常见的元器件封装类型

本文介绍了几种常见的集成电路封装形式,包括DIP的双列直插设计,LQFP/TQFP的细间距封装,QFN的无引线四方扁平封装,LGA的底部焊盘封装以及BGA的高密度球栅阵列封装。每种封装都有其特定的应用场景和优势,如BGA提供更高的信号完整性和功率密度。此外,还提到了SO封装家族,如SOP、SSOP等,它们的特点在于封装两侧的引脚设计,具有操作简便和可靠性高等优点。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

类型

说明

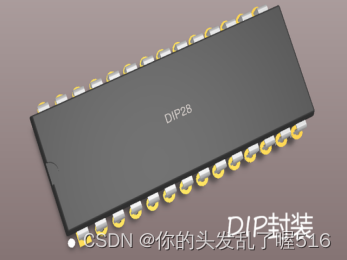

DIP直插式封装

DIP是指采用双列直插形式封装的集成电路芯片,采用DIP封装的CPU芯片有两排引脚,

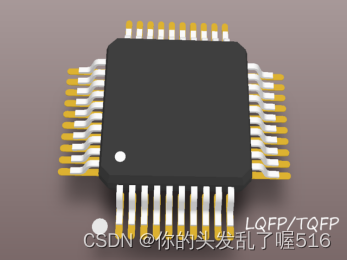

LQFP/TQFP封装

LQFP/TQFP封装的芯片四周均有引脚,引脚之间距离很小、管脚很细,用这种形式封装的芯片可通过回流焊进行焊接,焊盘为单面焊盘,不需要打过孔

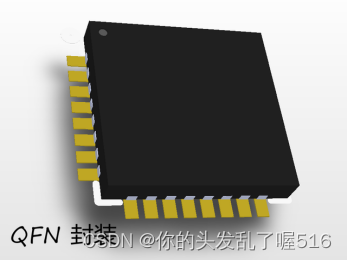

QFN封装类型

QFN是一种无引线四方扁平封装,封装四侧配置有电极触点

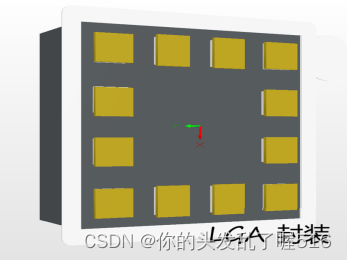

LGA封装

LGA封装为底部方形焊盘,区别于QFN封装,在芯片侧面没有焊点,焊盘均在底部

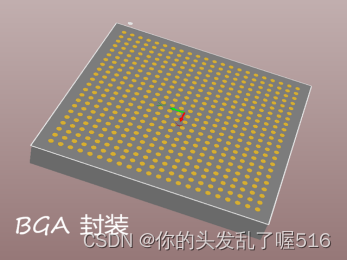

BGA封装

BGA封装可以提供更多的连接点,比普通的插件封装多出几倍,因此可以提供更高的信号完整性和更低的电阻。BGA封装还可以提供更高的功率密度,以及更低的电磁干扰

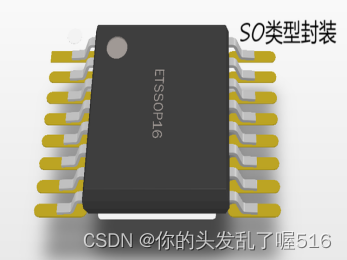

SO类型封装

SO封装,只有两边有管脚的芯片封装形式,该类型的封装是表面贴装型封装之一,引脚从封装两侧引出呈“ L” 字形



      注:SO类型封装有很多种类,可以分为:

  1. SOP(小外形封装)
  2. TOSP(薄小外形封装)
  3. SSOP (缩小型SOP)
  4. VSOP(甚小外形封装)
  5. SOIC(小外形集成电路封装)等

该类型封装的典型特点就是在封装芯片的周围做出很多引脚,封装操作方便、可靠性比较高、焊接也比较方便
