1、并行传输方式的效率优于串行传输方式。通俗地讲，并行传输的通路犹如一条多车道的宽阔大道，而串行传输则是仅能允许一辆汽车通过的乡间公路。以古老而又典型的标准并行口(Standard Parallel Port)和串行口(俗称COM口)为例，并行接口有8根数据线，数据传输率高。

2、串行传输方式比并行传输方式低，同样以古老而又典型的标准并行口(Standard Parallel Port)和串行口(俗称COM口)为例，串行接口只有1根数据线，数据传输速度低。

三、并行输入与串行输入的添加内容不同：

1、并行传输不需要在数据中要加入起始标志和结束标志位。

2、串行传输需要在数据中要加入起始标志和结束标志位。

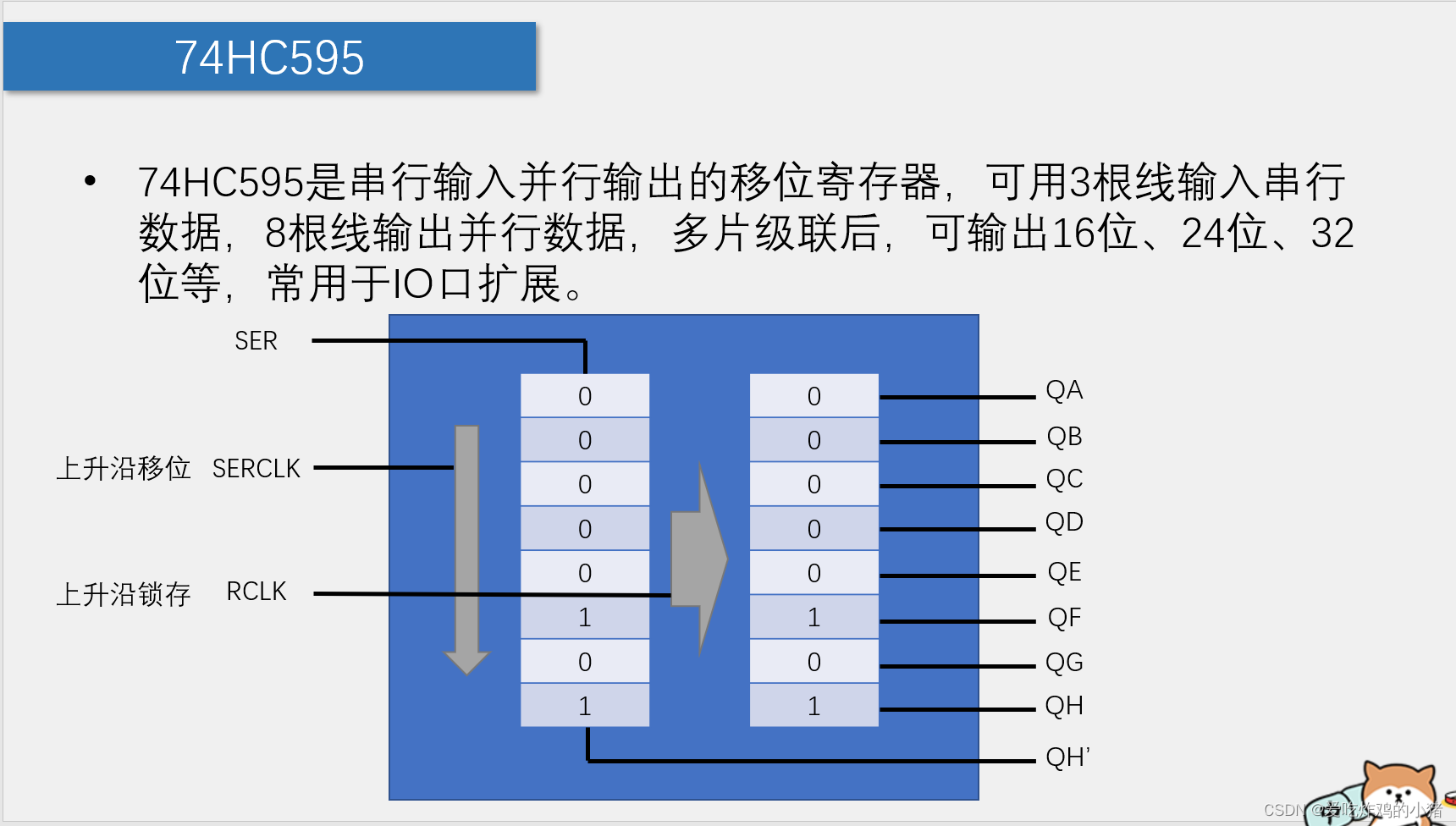

74HC595寄存器的使用方法：

1，SER输入想要输入的0，1数据

2，然后配置上升沿位移SERCLK，将SER的数据移向下一位

3，重复步骤1，2等待要求的位数移满以后（8位就移8次就行，别的16位，32位依此类推）

4，配置RCLK将8位数据一次性并行输出

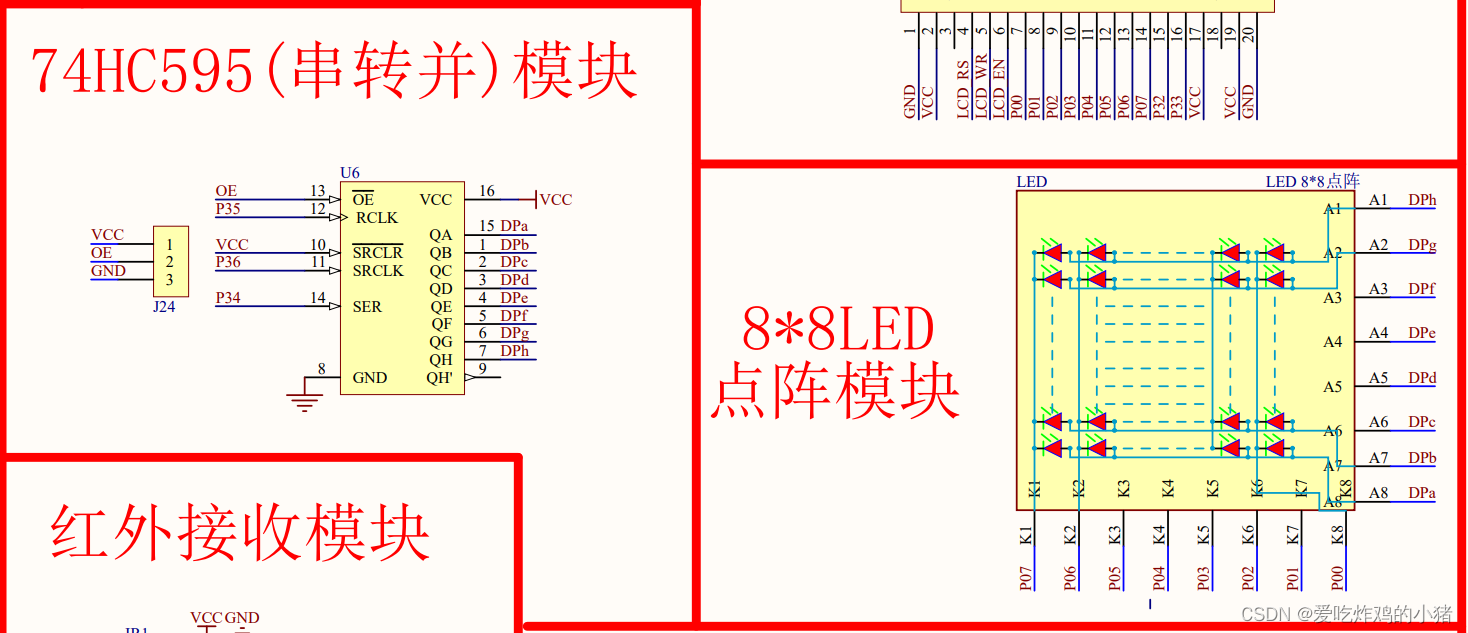

74HC595以及LED点阵屏原理图：

此时看到LED矩阵屏，相当于A1~~A8的数据已经置入完成，由发光二极管的单向导通性可以知道正极已经配置王岑，即将想要放光的列（P0_0~~P0_7）置0就可发光了，同样的为了使每一列都有显示，需要对其进行扫描。

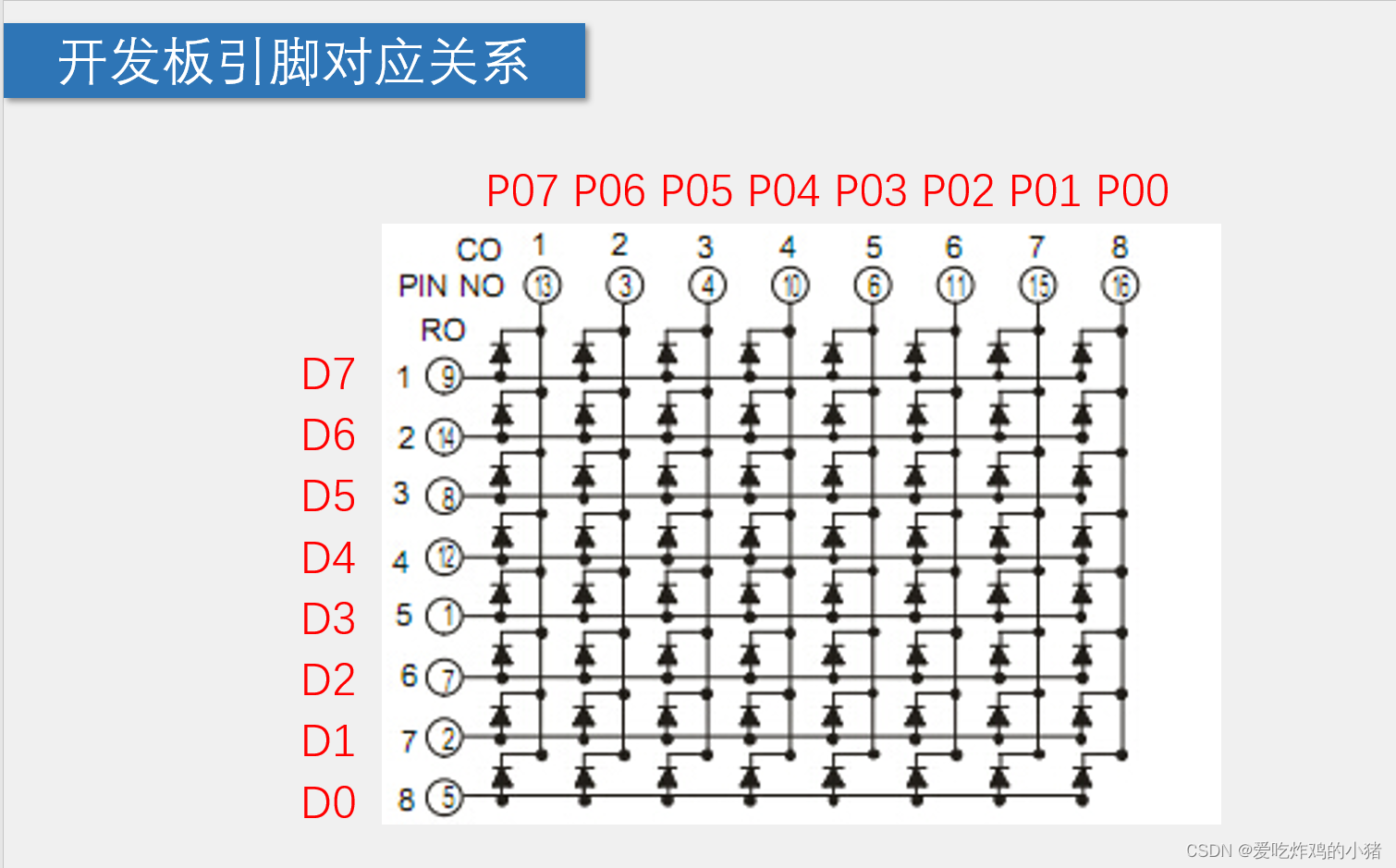

四，开发板引脚对应关系

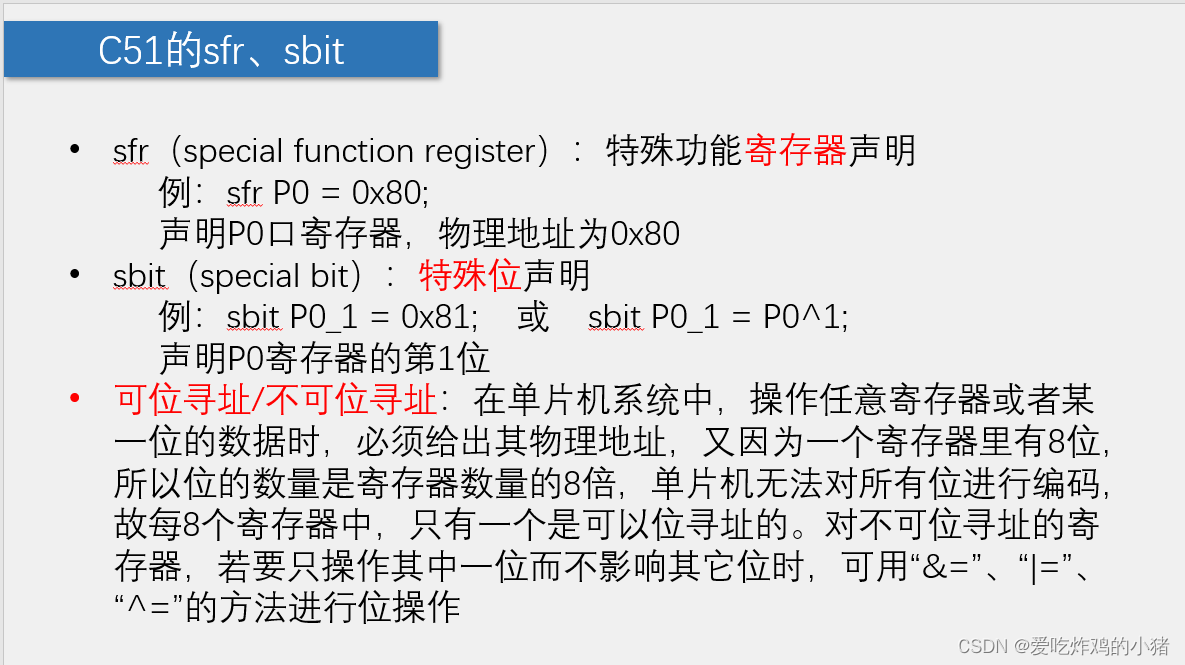

五，寄存器声明与位声明的方法：

sfr P0 = 0x80类似的寄存器声明一般都在头文件里面定义了，不需要我们再次定义，否则系统会报错重复定义

sbit P0_1 = 0x81是定义P0第一个端口的物理地址，同样也是不需要我们定义的

sbit P0_1 = P0^1是将P0的第一个端口宏定义为P0_1，也就是说以后就可以用P0_1在主函数里面表示P0的第一个端口

sfr与sbit用法通俗的来说就是：

sfr 定义特殊功能寄存器中的字节。类似于C语言中的宏定义，对选定字节地址进行模特殊功能的命名。格式为： sfr 功能命名 = 地址（位地址的首位）

（目的是将keil与单片机中的寄存器相关联）

sbit 用于特殊功能寄存器中可以位寻的位地址。也是类似于C语言中的宏定义，对选定位地址进行默写特殊功能的命名。格式为： sbit 命名功能= 位地址

六，代码示例：

了解这些后就可以先在点阵版上设想出想要发光的点，然后段选，位选，延时，复位。位选是转换为十六进制数结合74H595进行的输入。

如果还想实现逐帧动画，那么要运用for循环语句，将每一帧的动画都显示出来，并停留一段时间（可以是1s或者0.5s都行）后显示下一帧动画。

要是显示动态字幕之类的，则利用的是相同的思路，只是显示一段时间后，原先显示的点阵都向左或者右移动一列，依次移动，实现效果；

下面展示的是最普通的只进行显示图像的函数（可以稍作修改变成子涵数）

#include <REGX52.H>
#include "Delay.h"

sbit RCK=P3^5;		//RCLK(上升沿锁存)
sbit SCK=P3^6;		//SRCLK(上升沿位移)
sbit SER=P3^4;		//SER(输入数据)

#define MATRIX_LED_PORT		P0//宏定义

void _74HC595_WriteByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER=Byte&(0x80>>i);//Byte为8位，SER为1位，将8位数据赋给1位时，满足非0即1的原则
		SCK=1;//串行输入
		SCK=0;
	}
	RCK=1;//并行输出
	RCK=0;
}

/**
  * @brief  LED点阵屏显示一列数据
  * @param  Column 要选择的列，范围：0~7，0在最左边
  * @param  Data 选择列显示的数据，高位在上(从高位开始置入，置入后依旧为高位，LED矩阵显示也是高位在上)，1为亮，0为灭
  * @retval 无
  */
void MatrixLED_ShowColumn(unsigned char Column,Data)//段选，位选，延时，复位
{
	_74HC595_WriteByte(Data);
	MATRIX_LED_PORT=~(0x80>>Column);
//Data中1为亮，0为灭；这里自然使前面有取反符号表示0为选中，1为未选中
	Delay(1);
	MATRIX_LED_PORT=0xFF;
}

void main()
{
	SCK=0;//相当于初始化
	RCK=0;
	while(1)
	{
		MatrixLED_ShowColumn(0,0x3C);
		MatrixLED_ShowColumn(1,0x42);
		MatrixLED_ShowColumn(2,0xA9);
		MatrixLED_ShowColumn(3,0x85);
		MatrixLED_ShowColumn(4,0x85);
		MatrixLED_ShowColumn(5,0xA9);
		MatrixLED_ShowColumn(6,0x42);
		MatrixLED_ShowColumn(7,0x3C);
	}
}
