GB28181协议总结（含详细报文解析）

1.1 GB28181简介

GB/T28181《安全防范视频监控联网系统信息传输、交换、控制技术要求》是由公安部科技信息化局提出，由全国安全防范报警系统标准化技术委员会_百度百科（SAC/TC100)归口，公安部一所等多家单位共同起草_百度百科的一部国家标准。目前更新到GB/T28181-2016。

该标准规定了城市监控报警联网系统中信息传输_百度百科、交换、控制的互联结构、通信协议结构，传输、交换、控制的基本要求和安全性要求，以及控制、传输流程和协议接口等技术要求。该标准适用于安全防范监控报警联网系统的方案设计、系统检测、验收以及与之相关的设备研发、生产，其他信息系统可参考采用。

（注：关于GB28181的详细功能和交互流程请查看国标文档，本文档仅对NVR项目组28181功能开发过程中涉及到的流程和问题进行归纳和总结）

GB28181的服务器可使用网上的开源服务器 LiveGBS，该软件可免费使用，有效期30天，该软件到期后，从网站上重新下载即可再次使用。该网站有安装使用和常见问题说明，此处不再赘述，软件的链接如下：

LiveGBS GB28181流媒体服务 | 青柿视频流媒体服务解决方案

（注：关于GB28181的本地服务器的使用和平台对接请查看文档“28181平台对接使用说明”）

1.2 SIP简介

GB28181协议会话通道使用的是SIP协议，在SIP协议基础上做了私有化处理

SIP协议，英文为 Session Initiation Protocol, 中文翻译为会话发起协议。顾名思义，就是在网络上发起会话。

1.2.1 SIP账号

会话双方需要有一个SIP账号，也称为URI，例：sip:peter@company.com:5060

其中：

(1) sip: 表示采用sip协议

(2) peter是用户名, 也称为帐号. 用字母和数字均可。

(3) company.com 是帐号所属的服务器域名( 也可以用IP地址，例如: sip:peter@192.168.1.100)

(4) 最后的5060是端口号。 SIP协议默认端口为5060, 默认采用UDP传输

:5060的意思是，客户端在名为 company.com的服务器的5060端口号上等待对方连接

如果端口号是 5060，也可以省略不写。

则，上述SIP帐号写为: sip: peter@company.com

除了sip:这几个字母， SIP帐号就像一个邮件帐号

没错，SIP协议设计者的意图就是让SIP帐号与邮件帐号一致，方便与邮箱服务整合。

对用户来说方便，你要打电话给我，我的电话号就是邮箱号。

1.2.2 SIP消息

上面讲过，一个通话过程，两端要传递多种信号。在SIP协议中，这些信号是一种约定格式的IP数据包，称为SIP消息。

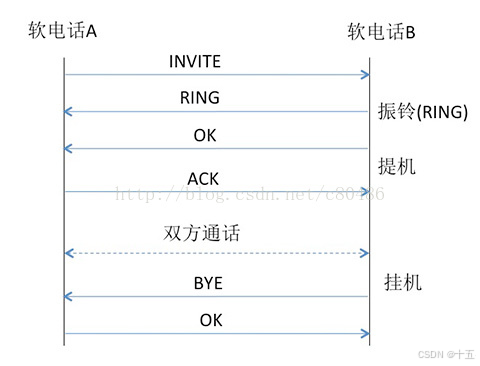

SIP消息有好几种，让我们看一个通话过程理解一下

1， 软电话A 向 B 发送一个 SIP消息 INVITE， 邀请B通话

2， 软电话B振铃，向A 回复一个SIP消息 RING, 通知 A 正在振铃中，请A等待

3， 软电话B提机，向A发一个SIP消息 OK, 通知 A 可以通话了

4， 软电话A 向 B 回复一个回应消息 ACK，正式启动通话

5，接下来，双方通话

6，软电话B挂机，向 A 发一个SIP消息 BYE, 通知 A 通话结束

7, 软电话A 向 B 回复一个消息 OK, 通话结束

SIP协议规定了会话的发起过程，但没有规定会话的内容及格式。会话内容可以是文本、语音、视频等。因此，SIP协议要结合其它协议，如：用SDP协议描述要传递的内容格式，用RTP，RTSP流媒体协议传输媒体，才能完成整个通信过程。 SIP协议这样做为了简化协议，留下扩展的灵活性。

1.2.3 SIP消息内容及格式

SIP协议是由国际互联网协会（IETF）制定的，这个协会也制订了HTTP协议。所以，这两个协议有很多地方是相似的。

与HTTP协议相同，SIP协议也采用Client/Server模式，Client发请求，Server响应，请求和响应消息均采用纯文本方式。

INVITE 是主叫做为Client, 被叫做为Server, 发起的一个请求 (类似HTTP请求，例如POST)

请求消息分成几个部分，一是起始行(start line), 二是消息头部(message head)，内含一个或多个头字段(head field), 三是一个空行(empty line)，表示头部的结束。四是一个消息体(message body)

(1)起始行

起始行格式：Method URI SIP_VERSION

（1）Method：请求方法，类似于HTTP协议中的POST、GET；

SIP协议规定的Method有六种: INVITE, ACK, CANCEL用于创建对话，BYE用于结束对话, REGISTER用于登记,OPTIONS用于查询服务器能力

（2）URI：请求的用户或服务器

（3）SIP_VERSION：SIP版本号

(2)消息头部

头部包含一个或多个头字段(head field), 每个字段一行。

一个字段行 ＝ name : value ; value;

一个请求消息头部至少要包含六个字段：Via, To, From, CSeq, Caller-ID, Max-Forwards

(3)消息体

编码方式主要是由头部确定，现在一般为SDP。

v=0 //版本号为0

o=user1 685988692 621323255 IN IP4 192.168.31.131

//建立者用户名＋会话ID＋版本＋网络类型＋地址类型＋地址

s=- //会话名

c=IN IP4 192.168.31.131 //连接信息：网络类型＋地址类型＋地址

t=0 0 //会话活动时间 起始时间＋终止时间

m=audio 49432 RTP/AVP 0 8 101

//媒体描述：媒体＋端口＋传送＋格式列表

音频 ＋ 端口49432 ＋ 传输协议RTP ＋ 格式AVP，有效负荷0（u率PCM编码）

a=rtpmap:0 PCMU/8000

//0或多个会话属性： 属性 ＋ 有效负荷＋ 编码名称 ＋ 抽样频率。

// rtpmap ＋ 0型 ＋ PCMU ＋ 8KHz

a=rtpmap:8 PCMA/8000 //a 可以有多个， 见SDP协议

a=rtpmap:101 telephone-event/8000

a=sendrecv

二、常用交互流程和类型

2.1 注册和注销（Register）

2.1.1 注册和注销流程

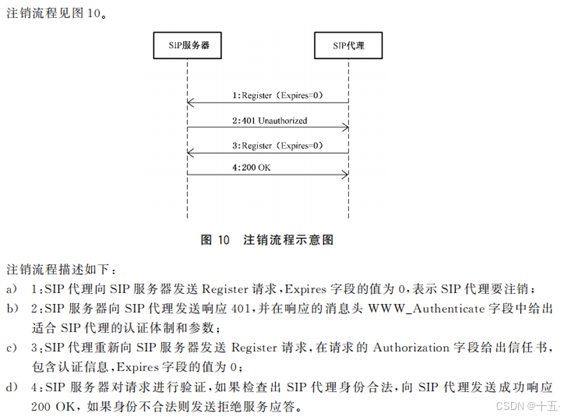

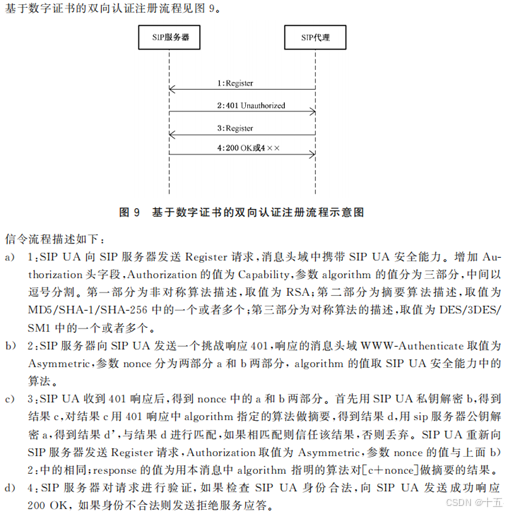

如上图所示为注册和注销流程，流程比较明确，主要涉及到4次交互

（1）设备端向平台端发送注册信令 REGISTER

（若是注销，消息里带的有效期参数Expires值为0）

（2）平台端回应401，同时回应认证信息给设备端

（3）设备端再次向平台端发送注册信令 REGISTER，同时带了认证信息参数

（若是注销，消息里带的有效期参数Expires值为0）

（4）认证成功，平台回应200 OK

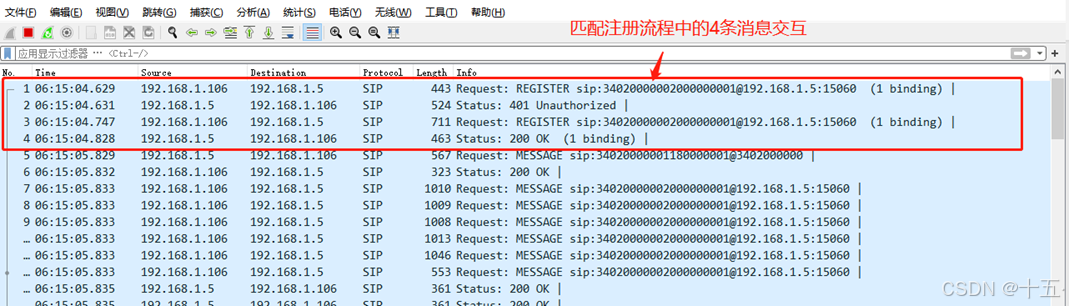

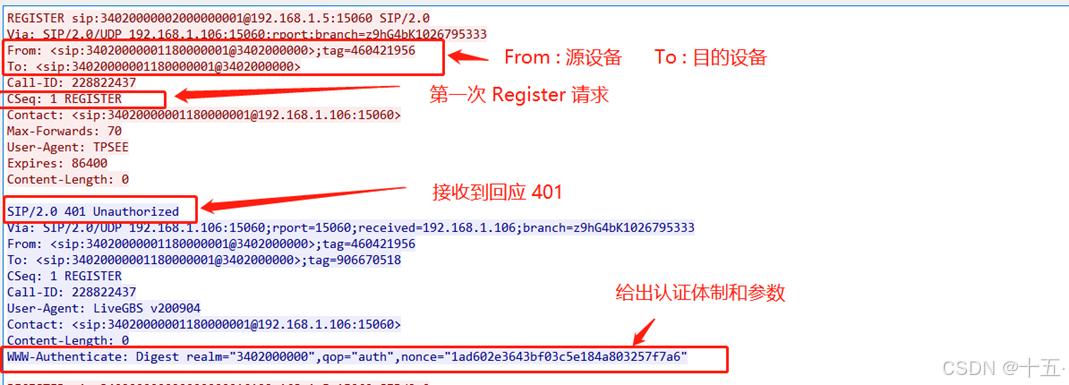

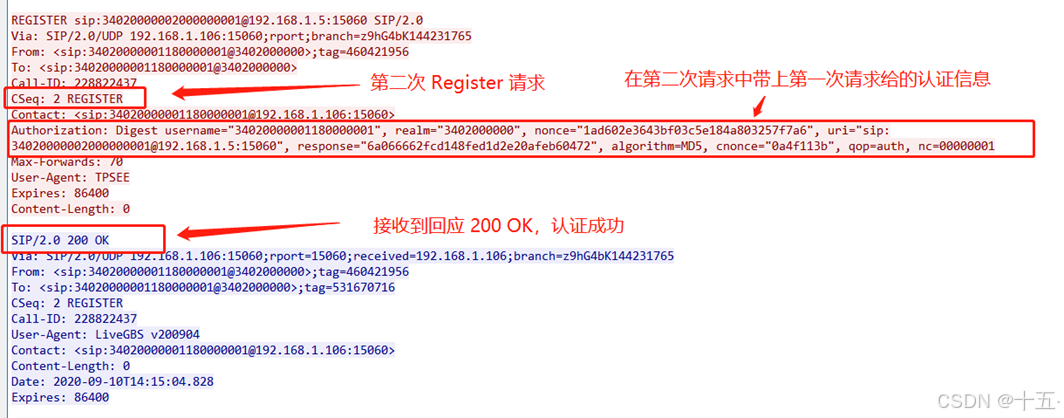

2.1.2 注册流程抓包内容实例



2.2 控制命令

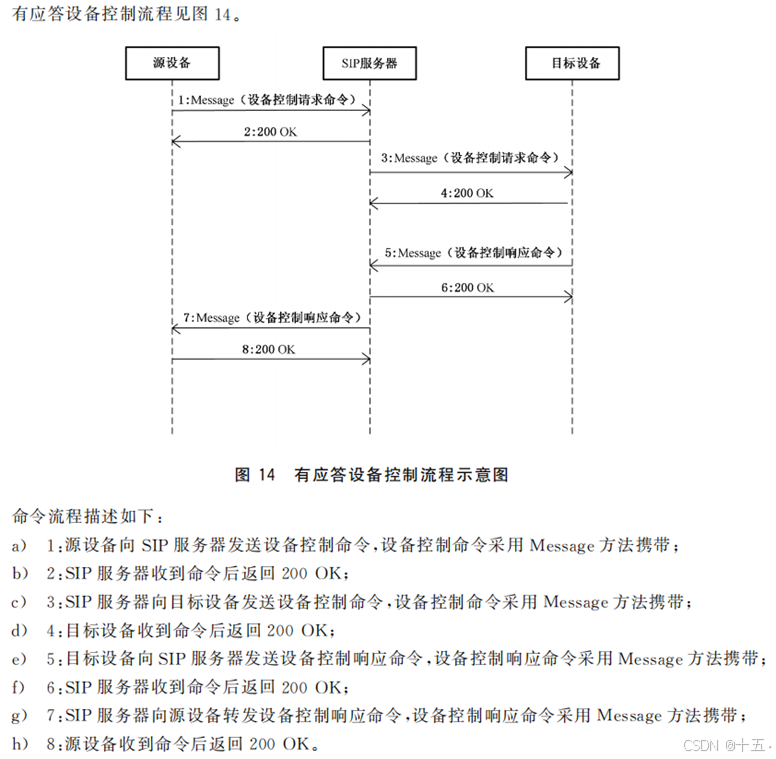

如上图所示为设备控制交互流程，包含很多命令，如设备目录信息查询（Catalog），前端设备控制（DeviceControl），设备信息查询（DeviceInfo），预置点查询（PresetQuery），报警通知（Alarm）等等

2.2.1 设备目录信息查询（Catalog）

平台端发通过此信令获取设备的目录信息，即设备端的通道设备信息，如NVR有几个通道，各个通道的设备信息和在线状态等等

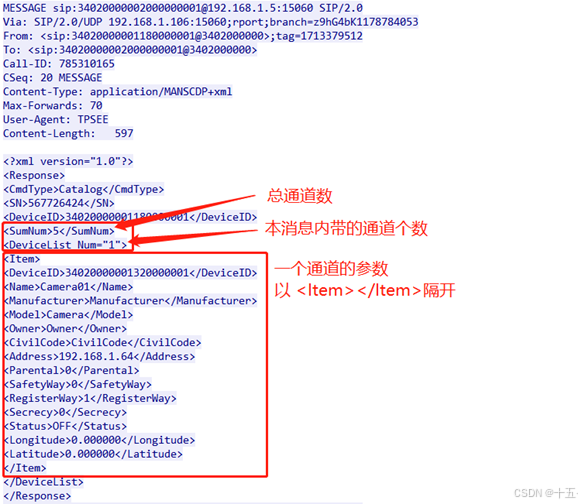

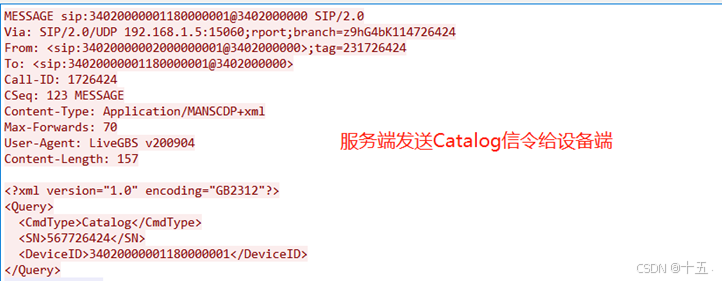

抓包内容示例



2.3 视频播放

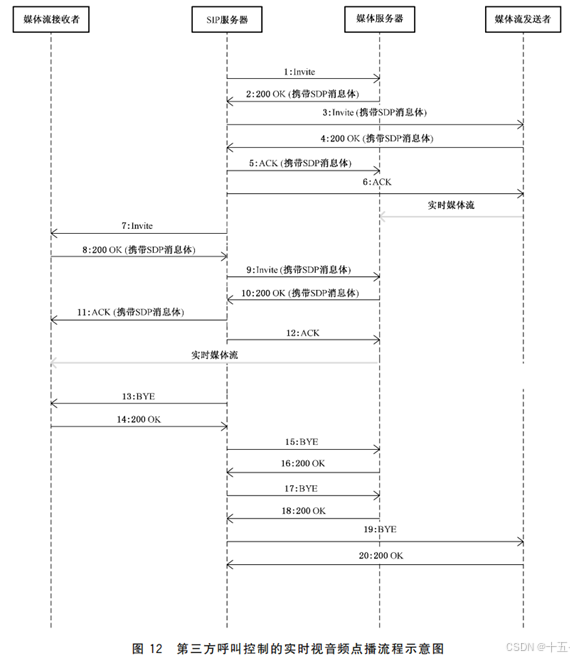

如上左图图为完整的一次音视频点播流程图

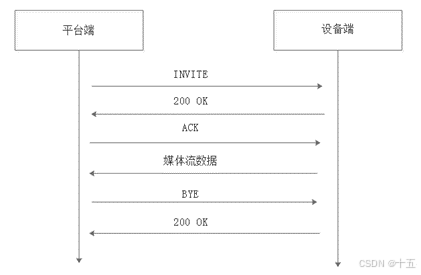

对于设备端（即媒体流发送者）来说，可以将流程简化为如上右图所示

1、平台端向设备端发起INVITE请求，即请求取流

2、设备端回复200 OK

3、平台端向设备端向发送ACK

4、设备端向平台端发送媒体流数据

5、平台端向设备端发起BYE请求，即结束取流

6、设备端回复200 OK，停止发送媒体流数据

2.3.1 视频流传输模式

GB28181的流传输模式分为三种：

（1）UDP

服务端监听UDP端口，通过INVITE信令告知设备端口，设备端向服务端发起流传输。

（2）TCP被动

服务端监听TCP端口，通过INVITE信令告知设备端口，设备端去connect服务端，连接成功后，设备端向服务端发起流传输。

（3）TCP主动

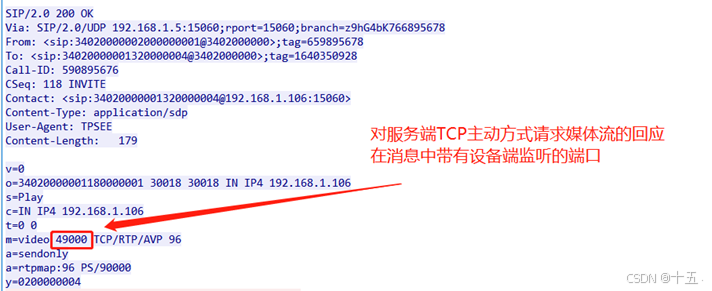

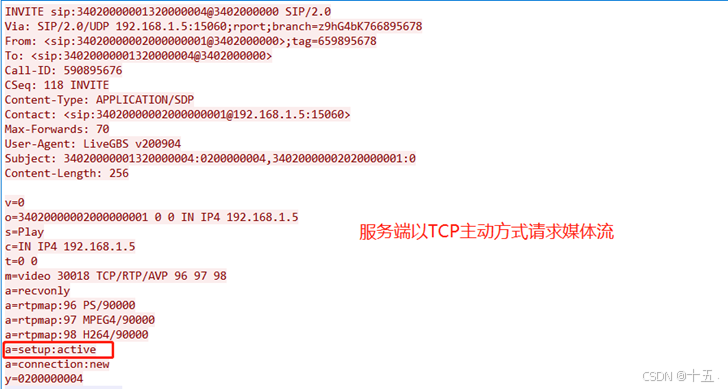

设备端监听TCP端口，通过INVITE信令的回复内容告知服务端端口，服务端去connect设备端，连接成功后，设备端向服务端发起流传输。

2.3.2 会话与流传输的TCP和UDP

在2016版以前，会话和流传输是使用UDP的方式；在2016版已经支持TCP方式。此处进行简单说明

此处的TCP主要指两个方面

（1）信令连接支持TCP

信令连接主要指代设备端与平台端进行信息交互的连接

注：信令连接使用TCP还是UDP是由设备端决定

（2）取流连接支持TCP

取流连接主要指代设备端与平台端进行流数据发送的连接

取流的TCP方式分为两种，TCP主动和TCP被动，这两者的差异主要在建立TCP送流

a、TCP被动：平台端监听端口，平台端被动的等待设备端建立TCP送流连接

b、TCP主动：设备端监听端口，平台端主动的与设备端建立TCP送流连接

注：取流连接使用TCP还是UDP是由平台端决定

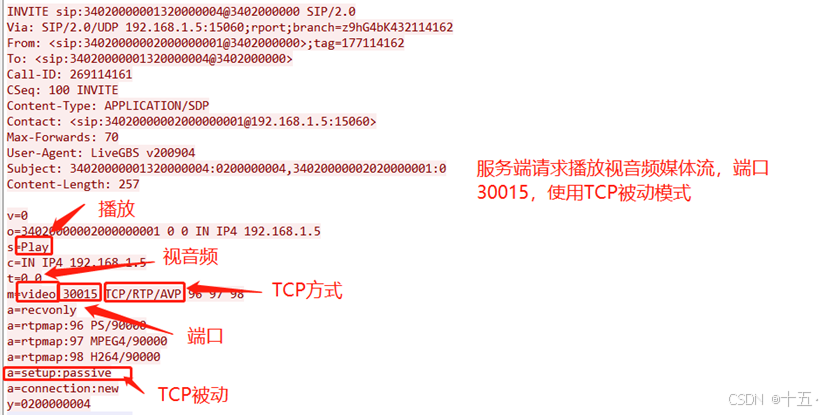

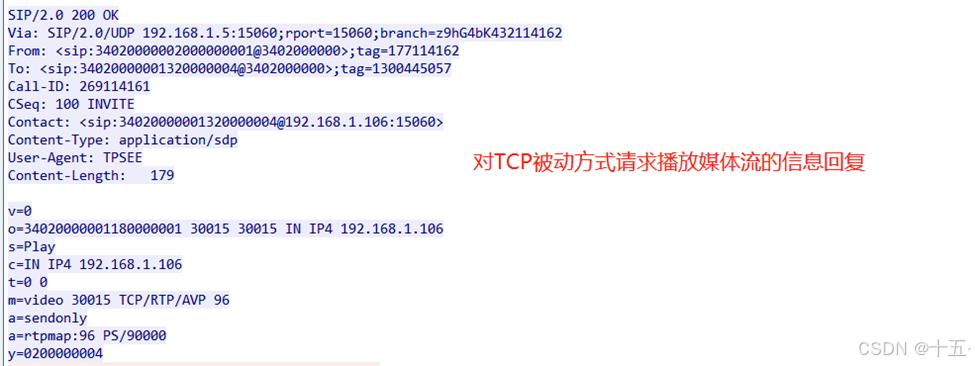

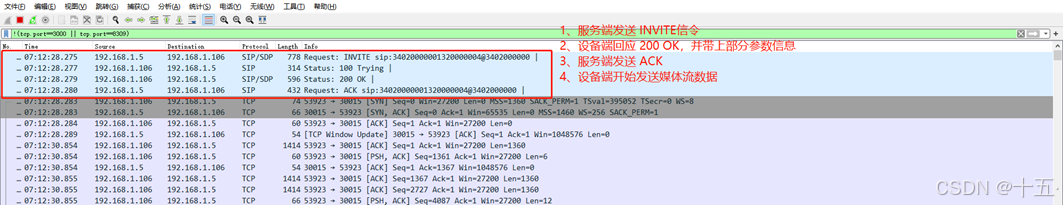

请求播放过程抓包内容实例：

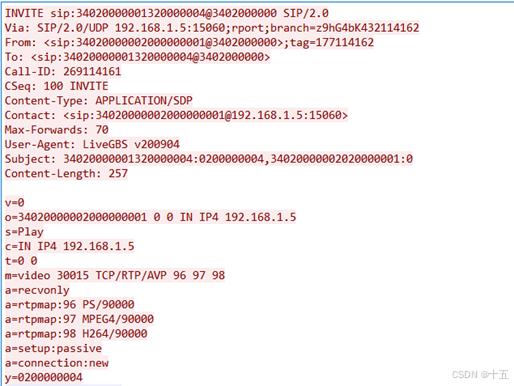

INVITE信令部分参数说明

如上图所示，个别选项的取值和含义

选项	选项含义和取值
s=Play	操作类型为播放实时流 实时播放：Play 录像回放：Playback 录像下载：Dowmload 对讲：Talk
m=video 30015 TCP/RTP/AVP 96 97 98	媒体类型为视频/视音频，传输端口为30015，采用RTP over TCP方式，负载类型为96 97 98 视频/视音频：video，音频：audio TCP：TCP/RTP/AVP，UDP:RTP/AVP
a=recvonly	recvonly 仅接收 sendonly 仅发送
a=rtpmap:96 PS/90000 a=rtpmap:98 H264/90000 a=rtpmap:97 MPEG4/90000	媒体流格式 96：PS流 97：H264 98：MPGE4
a=setup:passive	TCP连接方式为被动 TCP被动：passive，TCP主动：active
a=streamprofile	请求主码流/子码流 0：主码流 1、子码流
