模拟CMOS集成电路设计入门学习（8）

器件模型的选择

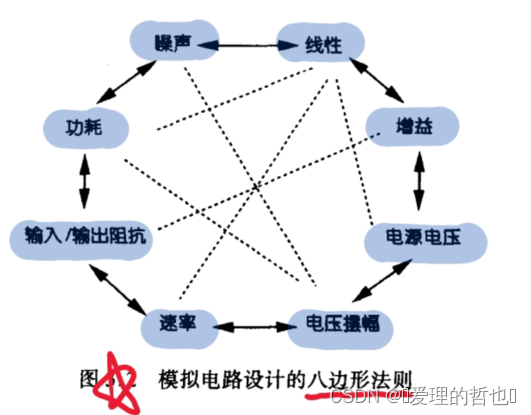

在模拟集成电路设计中，要依据“模拟电路设计八边形法则”，进行折衷选择、互相制约。

 对于器件模型的选择，合适的选择未必总是直截了当的，它是一种通过实践、经验以及直觉得到的技巧。当然，在为每个晶体管选择模型的过程中也有一些一般性的规律可以遵循。

①首先，将电路拆分为许多熟悉的结构；

②接着，针对每一个子电路，用最简单的晶体管模型表示所有的管子；{工作在饱和区的MOS管可以看作压控电流源}；

③如果器件的漏极连接一个高阻抗，例如另一个器件的漏极，那么可以给它的模型加个；之后可以进行更精确的迭代，以考虑那些源或衬没有交流接地的器件的体效应。

{对于偏置的计算，在第一步的计算过程中，忽略沟道长度调制效应和体效应的做法通常是满足要求的}

如果我们不能深入理解电路原理的工作，那么我们就不能灵活地解释仿真结果，正因为如此，我们常说，“不要让计算机代替你思考”。
