计算机图形学作业：四阶Bezier曲线、三阶 B 样条曲线

 参考文章：

 算法-B样条曲线_java b样条曲线-CSDN博客

【计算机图形学02】b-spline（b-样条曲线）_b样条-CSDN博客

 n 阶贝塞尔曲线计算公式——Ts实现_n阶贝塞尔曲线-CSDN博客

原理，公式，代码示例：

https://zhuanlan.zhihu.com/p/344934774?utm_psn=1845881859646550017

3. 请给出四阶Bezier曲线的矩阵表示形式，并作图绘制出一段四阶Bezier 曲线，要求给出控制点的坐标。（共 20 分）

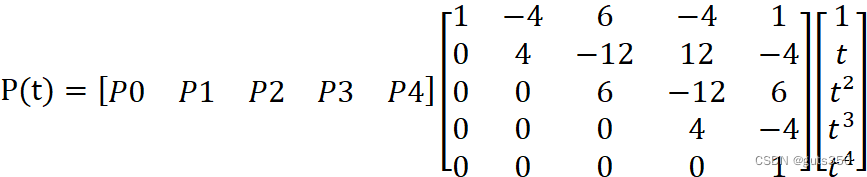

四阶Bezier曲线的矩阵表示形式为：

P(t)=P0P1P2P3P41-46-4104-1212-4006-1260004-4000011tt²t3t4

给出控制点为：

P0(578,389),P1(1018,175),P2(1442,373),P3(1504,653),P4(907,772),绘制出的一段四阶Bezier 曲线如下图：

 4. 写出求解三阶 B 样条曲线的算法，并编写函数将曲线上的点保存到数组中。（共 40 分）

 注意：这里认为三阶b样条是二次，即阶数=次数加1

算法：

（1） 输入控制点的 x 坐标数组 xcoordinate，y 坐标数组 ycoordinate，

控制点数 nPoints。输出为曲线的点数组splinepoints。

（2） 若 nPoints>=3，执行（3）；否则算法结束。

（3） 初始化，令 n=50（为细分程度），dt=1.0/n，j=0。

（4） 若 j<(nPoints - 2)，令 t=0。否则，算法结束。

（5） 若 t-1<=1e-6，令：f1 = (1.0 / 2) * (t - 1)* (t - 1);f2 = (1.0 / 2) *  ( - 2 * t * t + 2*t+1);f3 = (1.0 / 2) * (t*t);否则，j++，转入步骤（4）。

（6） 令点 p.x= f1 * xcoordinate[j] + f2 * xcoordinate[j + 1] + f3 * xcoordinate[j + 2]，p.y= f1 * ycoordinate[j] + f2 * ycoordinate[j + 1] + f3 * ycoordinate[j + 2]，将点 p 保存进数组 splinepoints，

t=t+dt。转入步骤（5）

函数：

void BSpline(int xcoordinate[],int ycoordinate[],int nPoints)//三次b样条曲线

{

        if (nPoints < 3) return;

        int j, n = 50，num=0;//j表示已经绘制的曲线条数，n为曲线的细分程度

        double t, dt, f1, f2, f3;

        dt = 1.0 / n;//dt表示每次画点后坐标的增量

        for (j = 0; j < (nPoints - 2); j++)//曲线条数为n-3条

        {

                for (t = 0; t - 1 <= 1e-6; t += dt)

                {

           calculate_base_func(f1, f2, f3, f4, t);

pre.x = f1 * xcoordinate[j] + f2 * xcoordinate[j + 1] + f3 * xcoordinate[j + 2],

          pre.y = f1 * xcoordinate[j] + f2 * xcoordinate[j + 1] + f3 * xcoordinate[j + 2];



splinepoints[num++]=CPoint(pre.x, pre.y);

                }

        }

}

void calculate_base_func(double& f1, double& f2, double& f3,double t)
{
	f1 = (1.0 / 2) * (t-1)* (t - 1);
	f2 = (1.0 / 2) *  ( - 2 * t * t + 2*t+1);
	f3 = (1.0 / 2) * (t*t);
}
