软件工程——数据流图(20分把握在自己手里)【言简意赅】

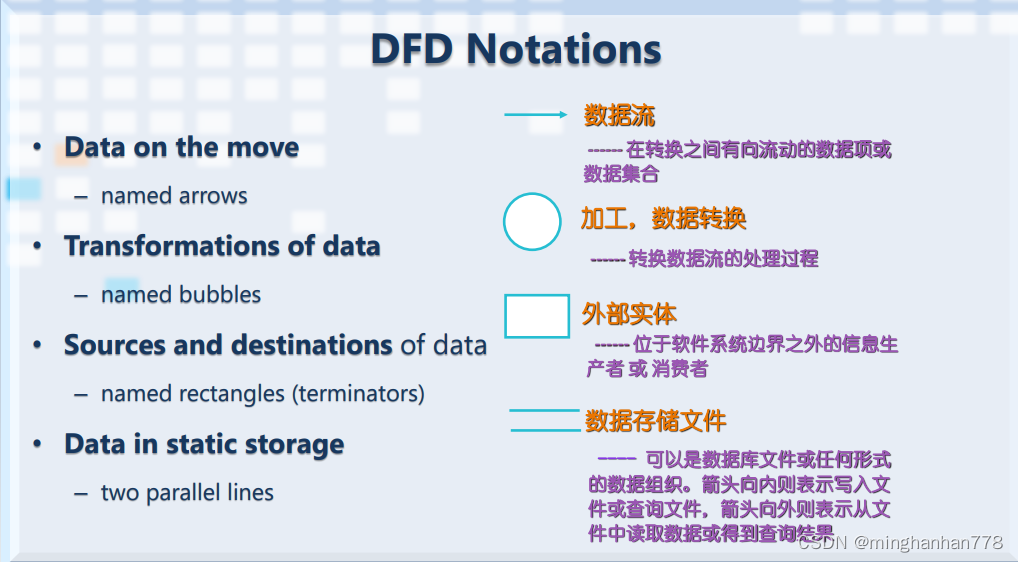

数据流图【DFD -> Data Flow Diagram】

确定外部实体：

在一个对于某系统的描述中，我们需要分辨的是，该系统的使用人员(或外部设备)，以及系统所反馈的人员(或外部设备)是谁？ 这就是外部实体！与系统内部处理产出的信息无关，只关注给谁用(或外部设备)，把某信息传递给谁(或外部设备)，这就是外部实体！！！时刻关注是系统的受用者！！！

确定数据存储文件：

在一个对于某系统的描述中，需要把某信息进行明确保存，或某信息不进行保存难以描述清楚时，或既不属于外部实体，但是系统内的处理需要用到，即建立数据存储文件，将中间信息进行存储。这就是存储文件！！！

确定加工，数据转换：

在一个对于某系统的描述中，明确说明该系统的基本功能，以及在系统运转过程中必不可少的行为动作。

将上述三者联系在一起的就是数据流，表示对数据的流向！！！

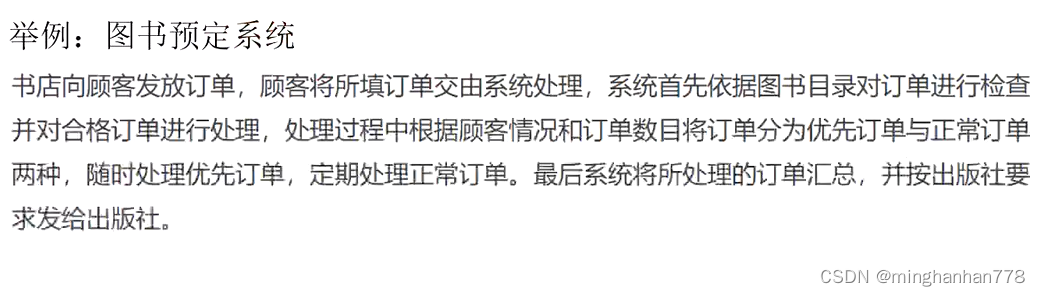

 先别看下面这段文字，自己尝试判断什么是①外部实体②数据存储文件③加工，数据转换。

参考来源：软件工程之数据流图_哔哩哔哩_bilibili

① 顾客、出版社

② 图书目录、合格订单、优先订单、正常订单、出版社要求等

③ 订单检查、随时处理、定期处理、订单发送、订单分类(将订单分为优先还是真正常)等

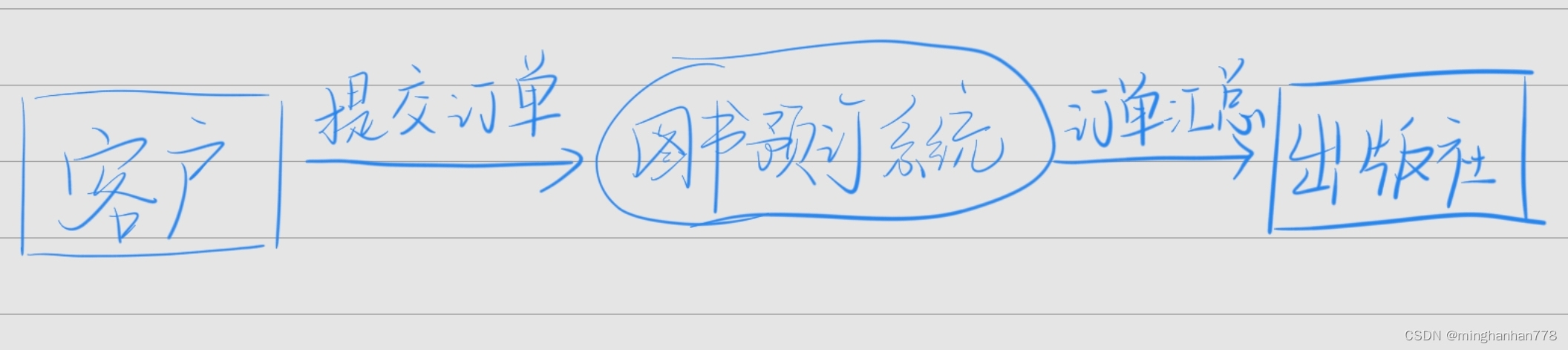

顶层数据流图 ：外部实体+系统+数据流

按照上题我们可以绘制如下顶层数据流图：

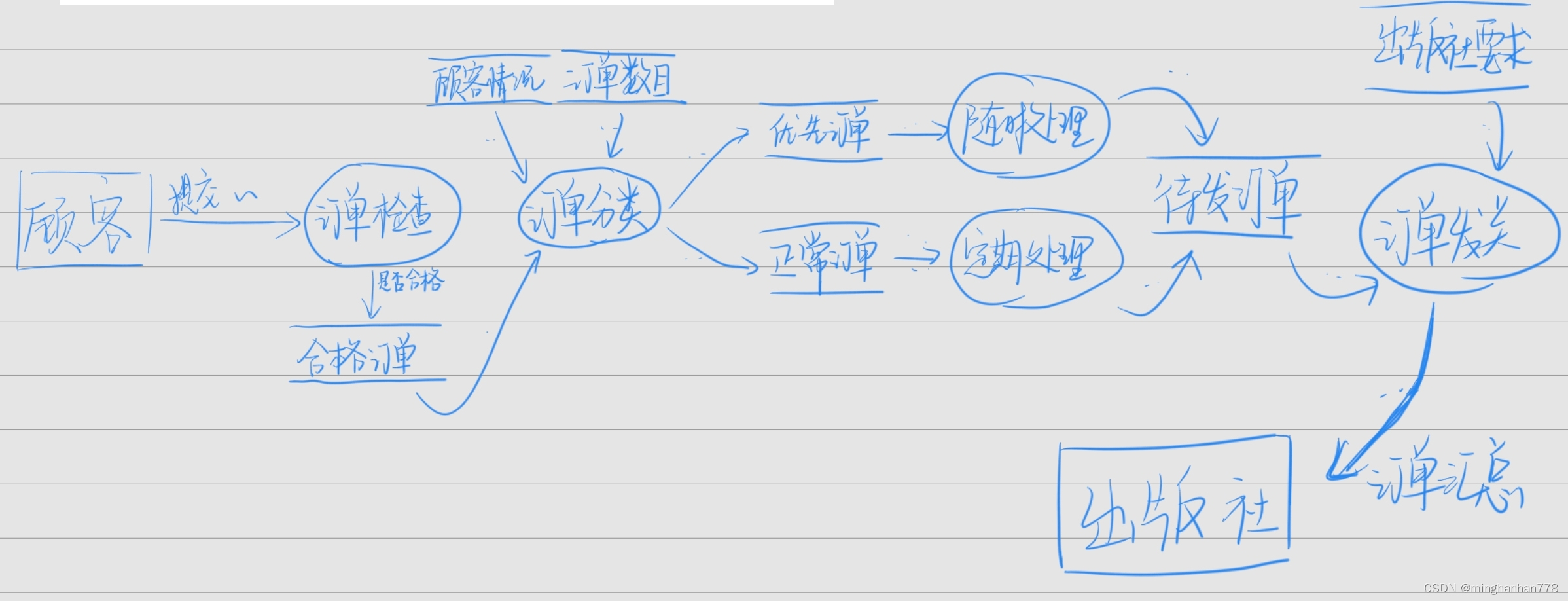

0层数据流图：把该系统的功能加工处理的过程初步详细化【1层、2层.....即为上一层更详细的加工处理过程】

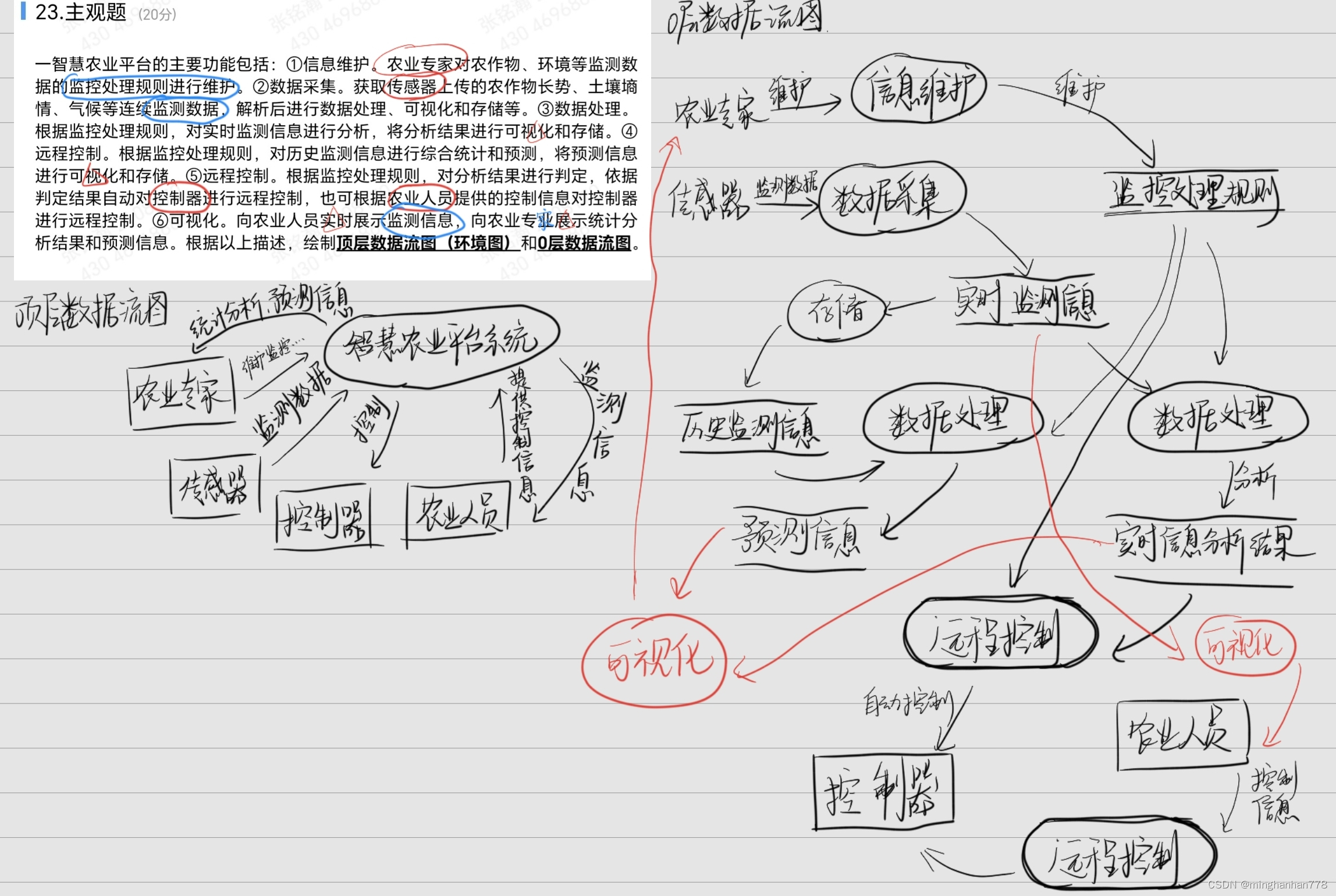

下题纠错有赏
