一、利用IV分析仪测量二极管的伏安特性。

     1、打开Multisim软件。http://v.youku.com/v_show/id_XNTgyODg3NDUwNA==.html?x&sharefrom=android&sharekey=2a8f743332da1d97586e0a259682be9b6

     2、选择二极管1N4148，选择IV分析仪。

     3、进行连接电路图，然后参数设置。

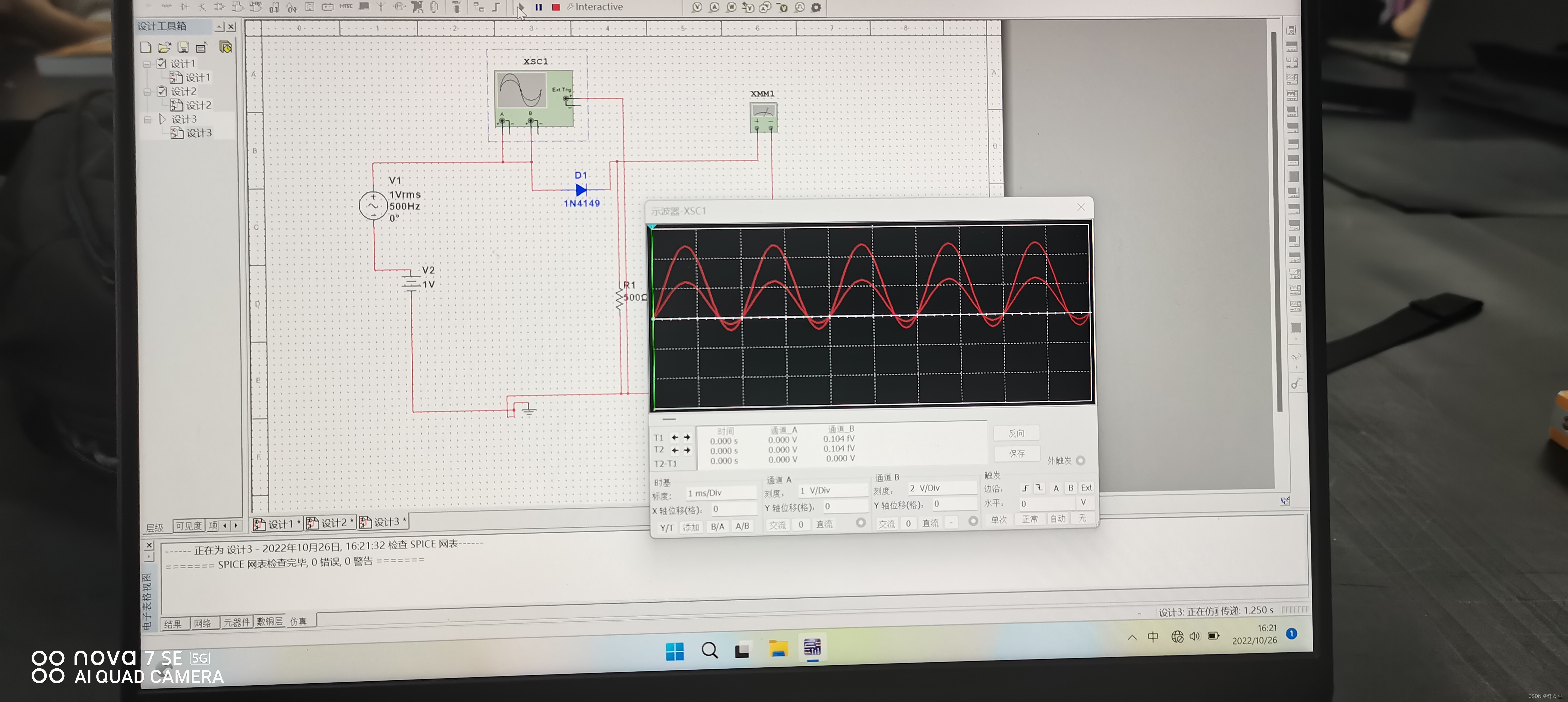

     4、进行仿真得到下图。


 二、测量三极管的伏安特性。

方法同上，如下图：
