单片机学习笔记——GPIO的推挽输出和开漏输出

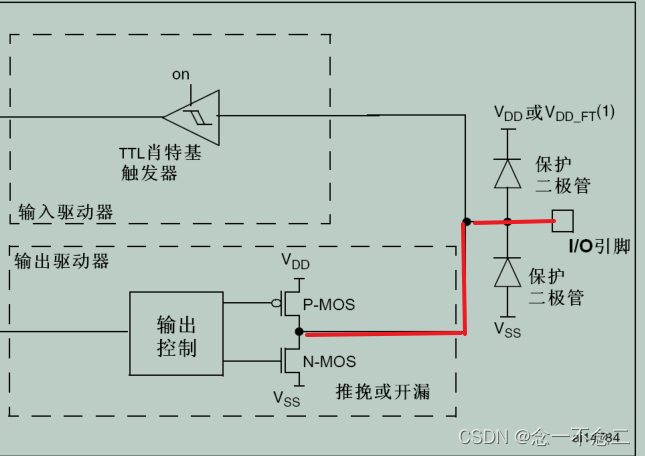

GPIO口输出一般指的是低电平或者高电平，也就是根据P-MOS和N-MOS的状态来决定IO口的输出。

PMOS NMOS  开启   关闭   高电平   1

 PMOS NMOS  关闭   开启   低电平   2

PMOS NMOS  关闭   关闭   高阻态     3

1.推挽输出

推挽输出，状态1和2，

状态1：输出为高电平，PMOS开启，NMOS关闭，把电流“推出去”。

状态2：输出为低电平，PMOS关闭，NMOS开启，把电流挽回来

通俗以为就两种功能：推挽状态能输出高电平和低电平



详细参见：

http://t.csdnimg.cn/nh2NP

2.开漏输出

开漏输出，状态2和状态3。

通俗以为就两种功能：输出低电平和多个GPIO口控制

更清楚的解释可以参考这个视频：
