本文介绍了I2C协议的外设如何使用SMBus进行通信，重点讨论了时钟控制逻辑在通信速度中的作用。通过设置时钟控制寄存器(CCR)，可以实现低电平到高电平转换时间的两倍。以PCLK1（默认36MHz）为例，计算所需的时钟周期。同时，文章提到了数据移位寄存器和起始信号的生成，以及如何通过数据位检测总线上的通信状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

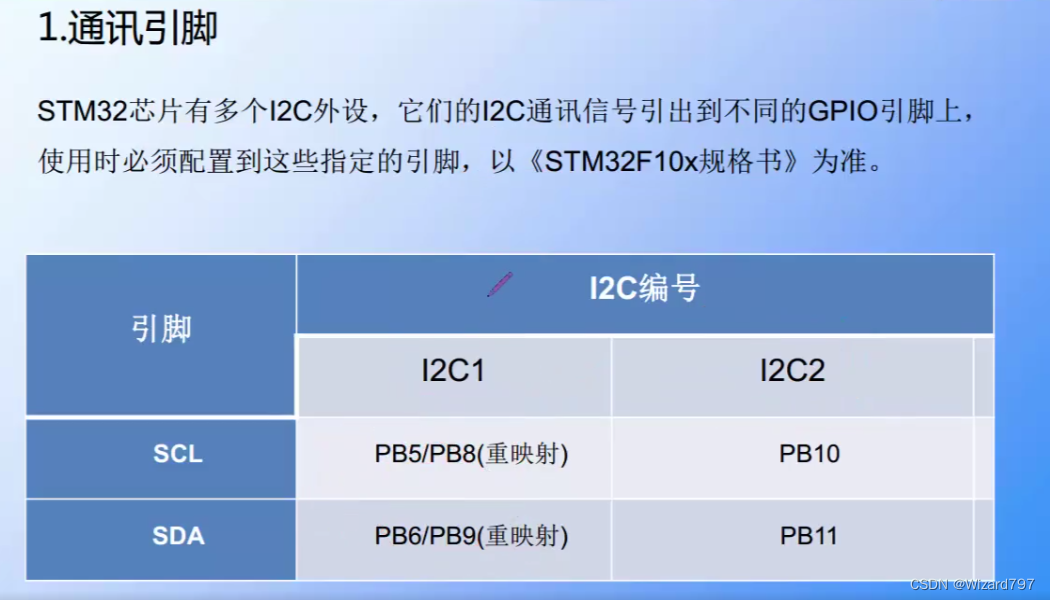

在这里插入图片描述

SMBA：i2c 协议的外设也可以用 SMBus协议通信

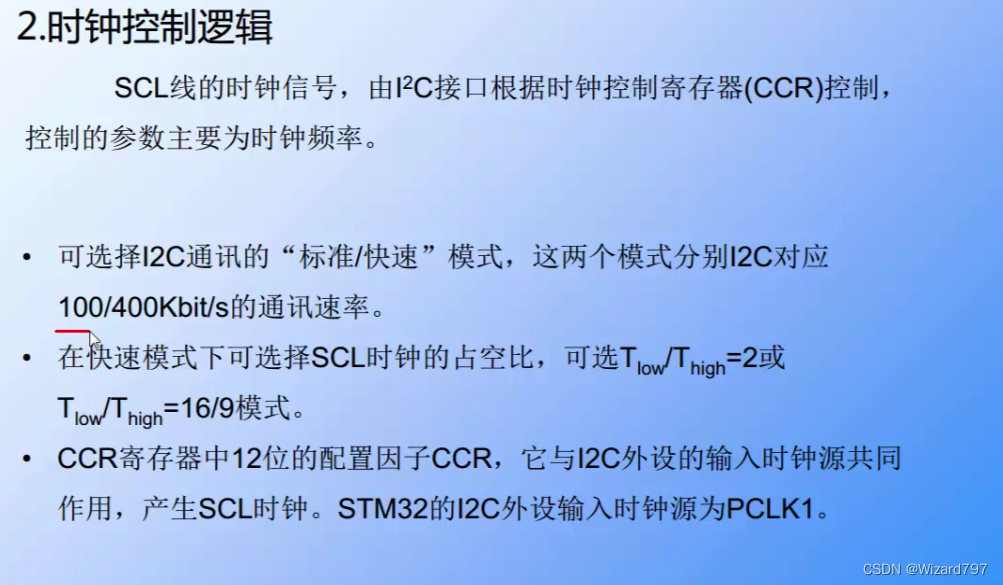

通过时钟控制逻辑中控制SCL线的（控制通信速度）

时钟控制寄存器(CCR)

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

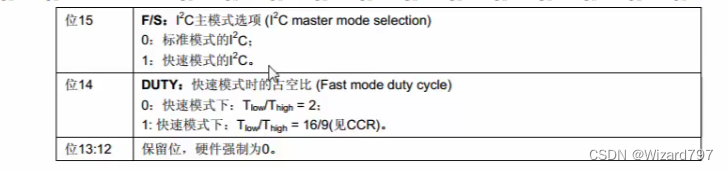

配置为0时：将低电平为高电平的2倍

PCLK1 = APB1 的时钟 (默认为36M Hz)

在这里插入图片描述

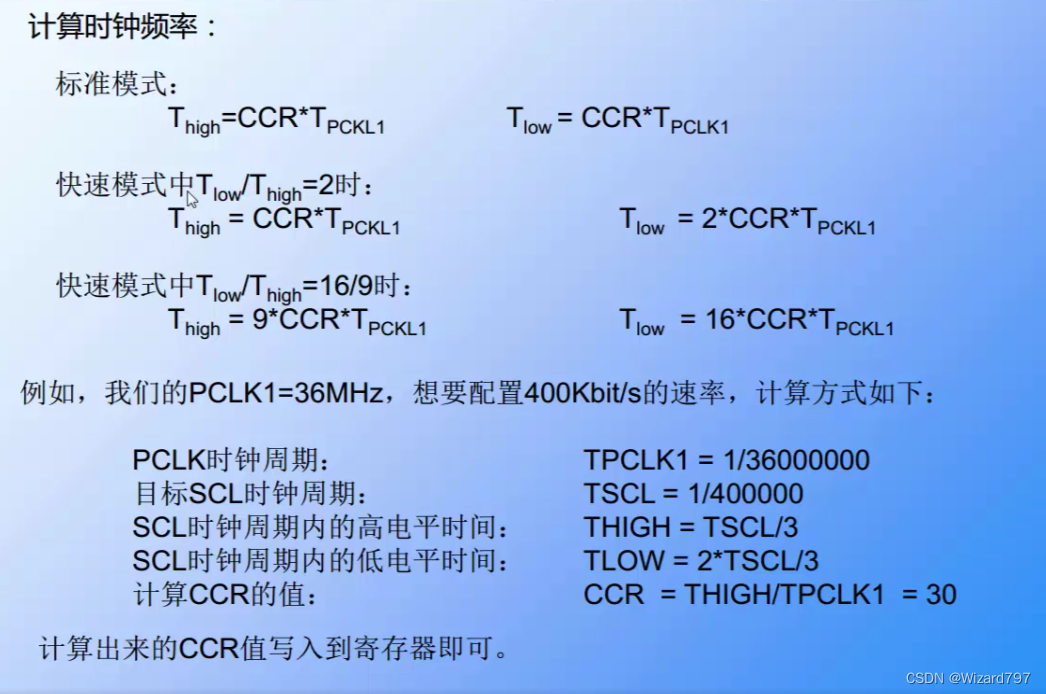

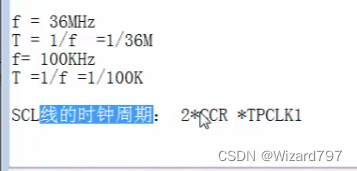

将所需要的时钟周期写入例如通过下列计算可得：
在这里插入图片描述

在这里插入图片描述

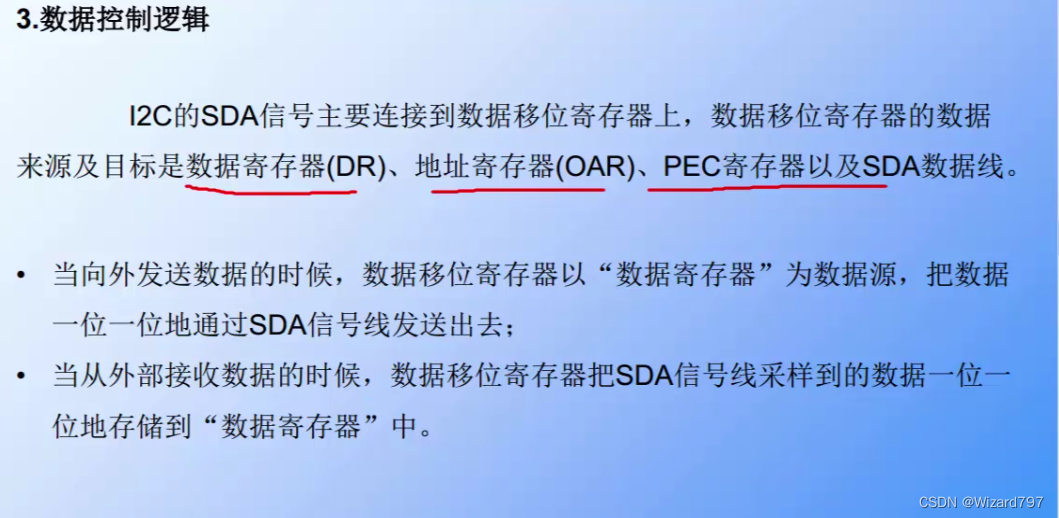

数据移位寄存器

在这里插入图片描述

八位有效

在这里插入图片描述

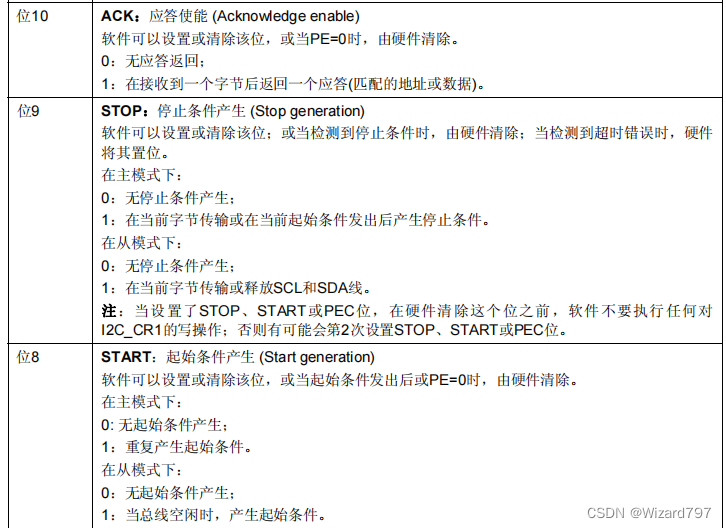

start 数据位写1时：两个总线SCL 和SDA 配合产生起始信号

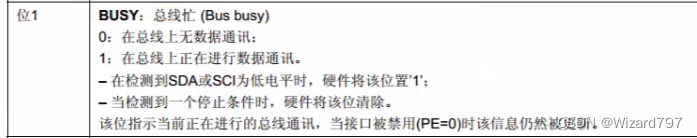

可通过才数据位检测总线上是否有数据正在通信
