STM32F407学习笔记（1）基于hal库，CubeMX以及keil5的基本使用。

前言：自己是大二的一名通信工程专业的小菜鸡，在实验室培训了四次之后，我们目前使用是stm32f407zgt6这块单片机。在为明年的电赛国赛准备着。实验室目前使用的工具是cubemax和keil这两款软件，使用起来较为方便。那么让我们来看看吧。

目录

一、STM32简介

二、CubeMX的基本介绍

三、cube的基本配置：

RCC配置：

调试模式设置：

 时钟树配置：

最后就是文件的配置：

四、keil5的使用（基于hal库）

---

一、STM32简介

从技术的角度定义：以应用为中心、以计算机技术为基础、软件硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专业计算机系统。

-是“看不见的计算机”，软件和硬件综合体。

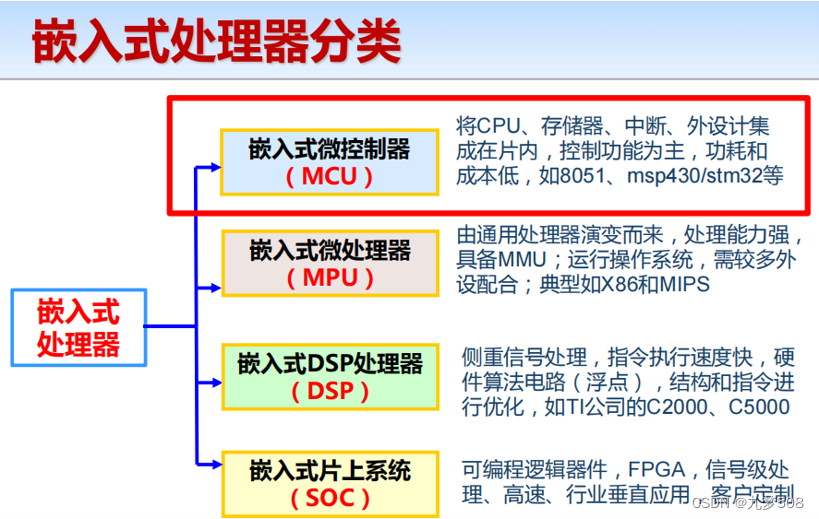

我们所使用的这块板子属于嵌入式微控制器：

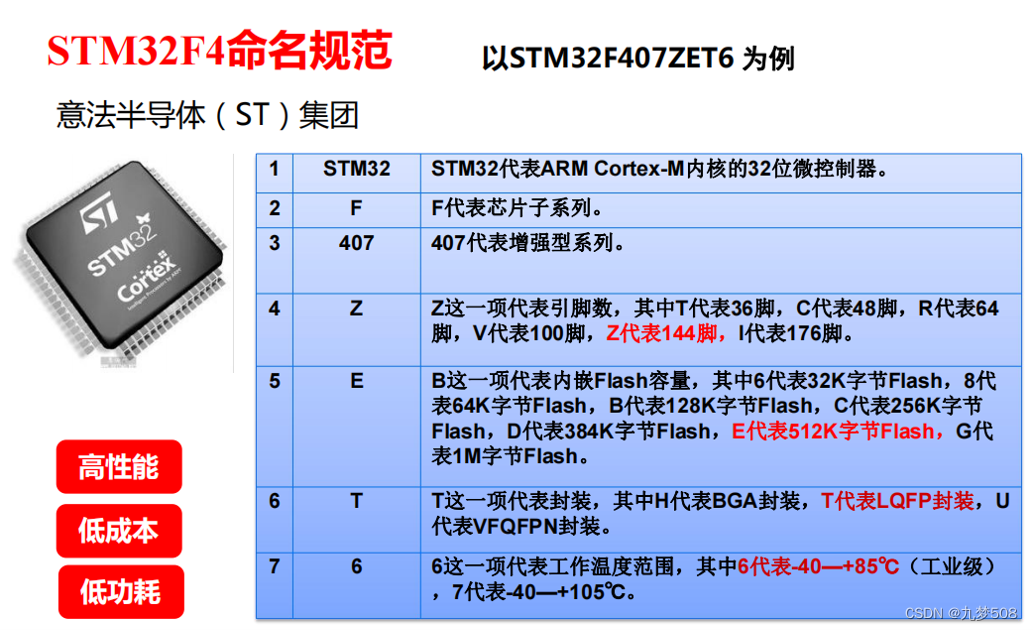

下面是stm32的命名规则：

下面介绍一下是stm32的开发板资源：

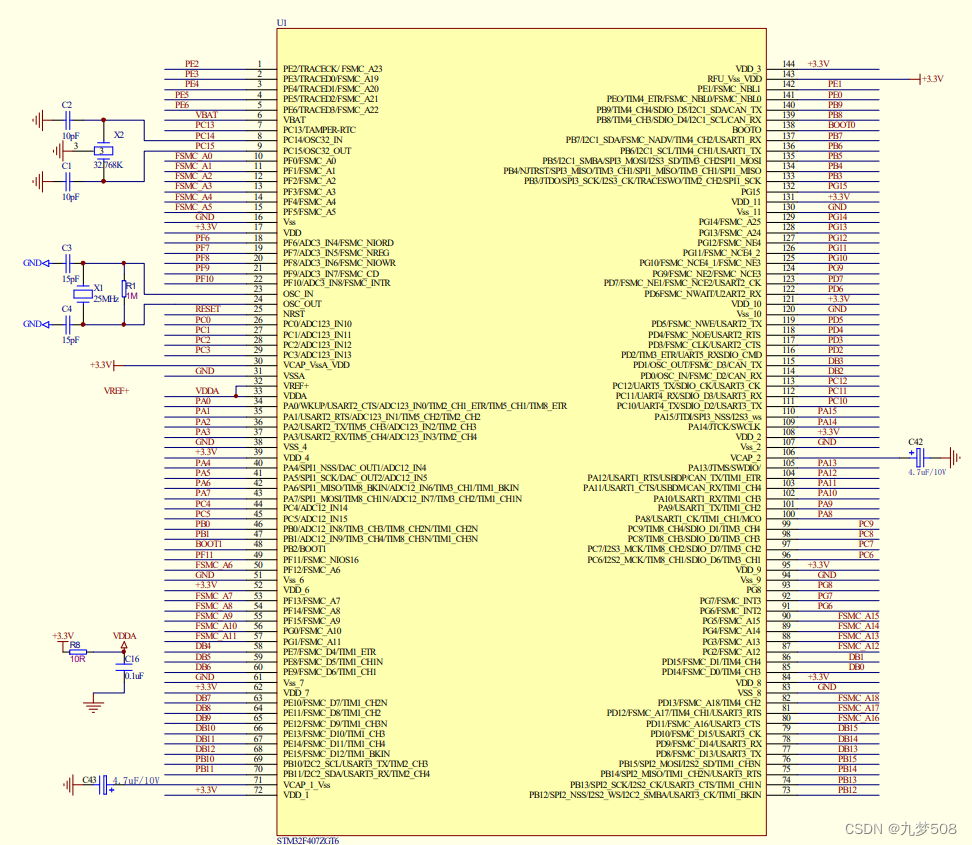

当我们拿到一块板子就要看芯片引脚对应的作用，这块f4有144个引脚，下面为芯片的引脚图。

更多资料可以前往st官网自寻查找STMCU中文官网。

二、CubeMX的基本介绍

它允许用户通过它生成C语言项目（HAL库），包含MCU自带的各种外设初始化程序。

也就是你通过cubemx配置的内容，它会帮助你自动生成代码。

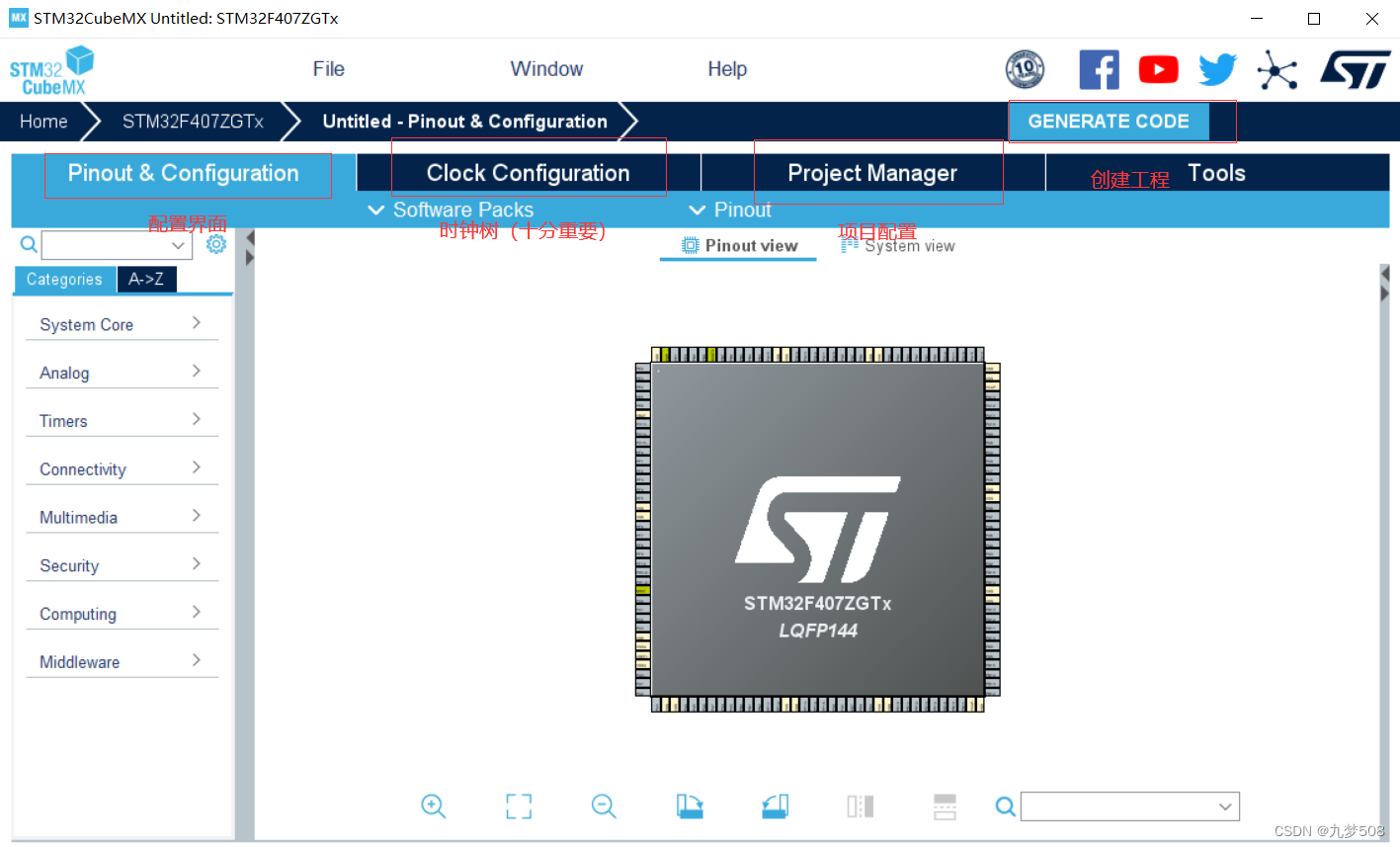

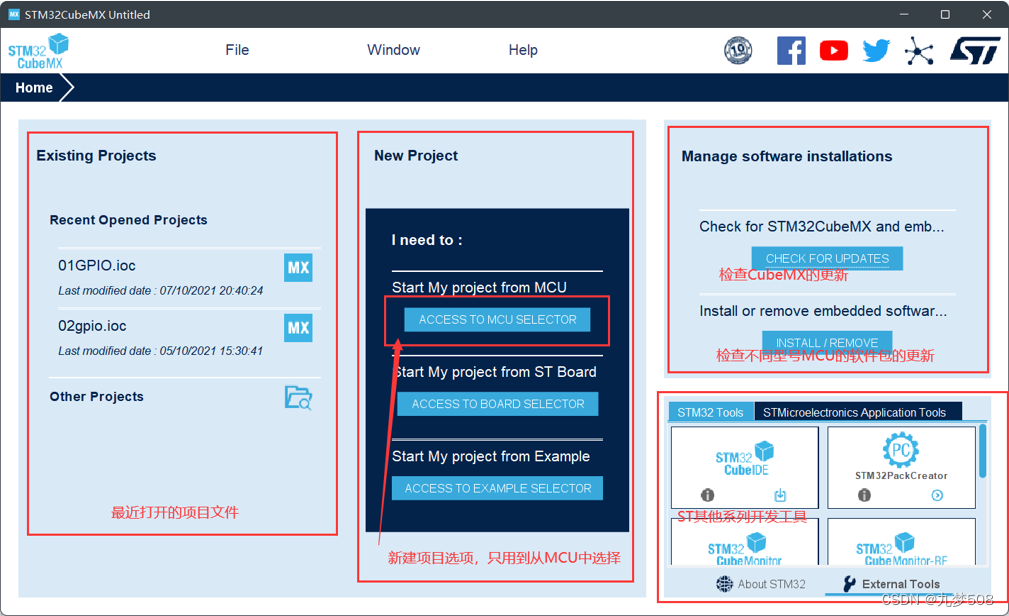

下面是cubemx的主页面。

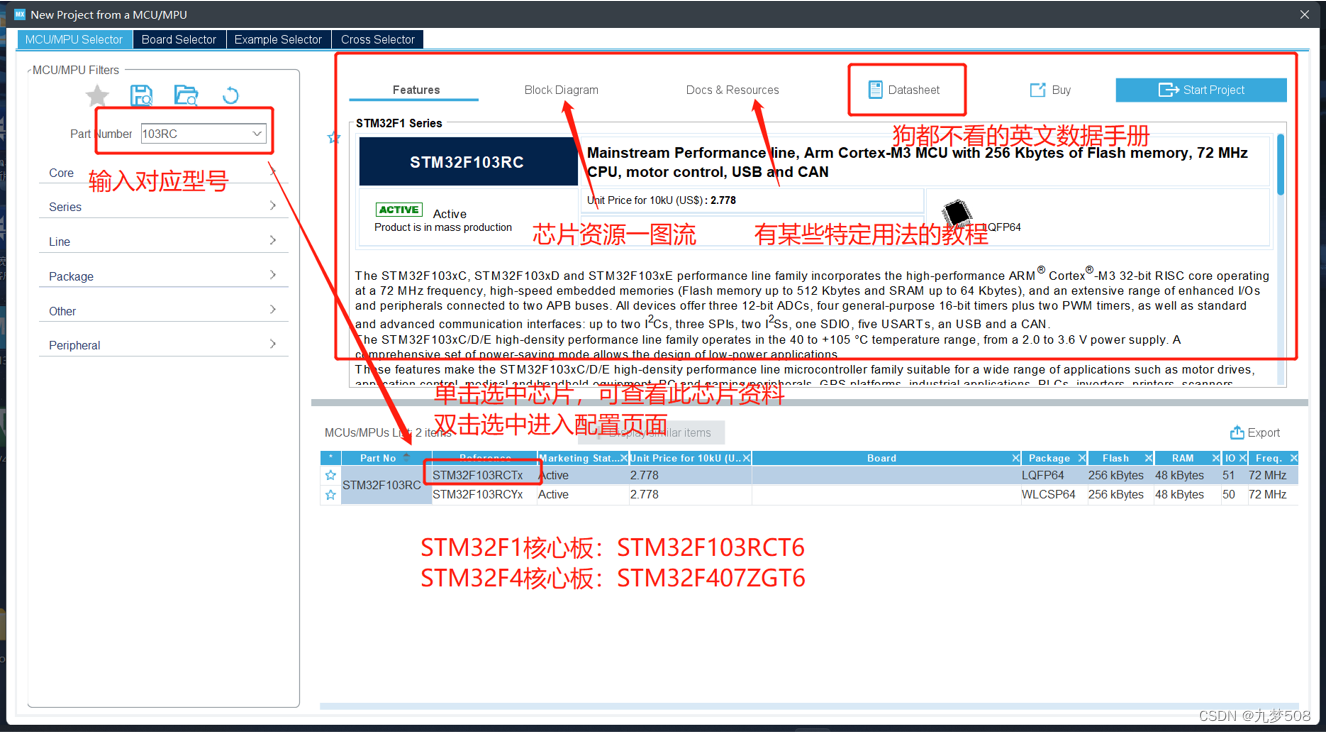

我们首先选择新建mcu项目。

 对于我们经常使用的芯片我们可以点击芯片左边的五角星进行收藏，以便下一次使用的更加的方便，这里我们还是选择stm32f407zgt6，下面这个才是cube的核心

三、cube的基本配置：

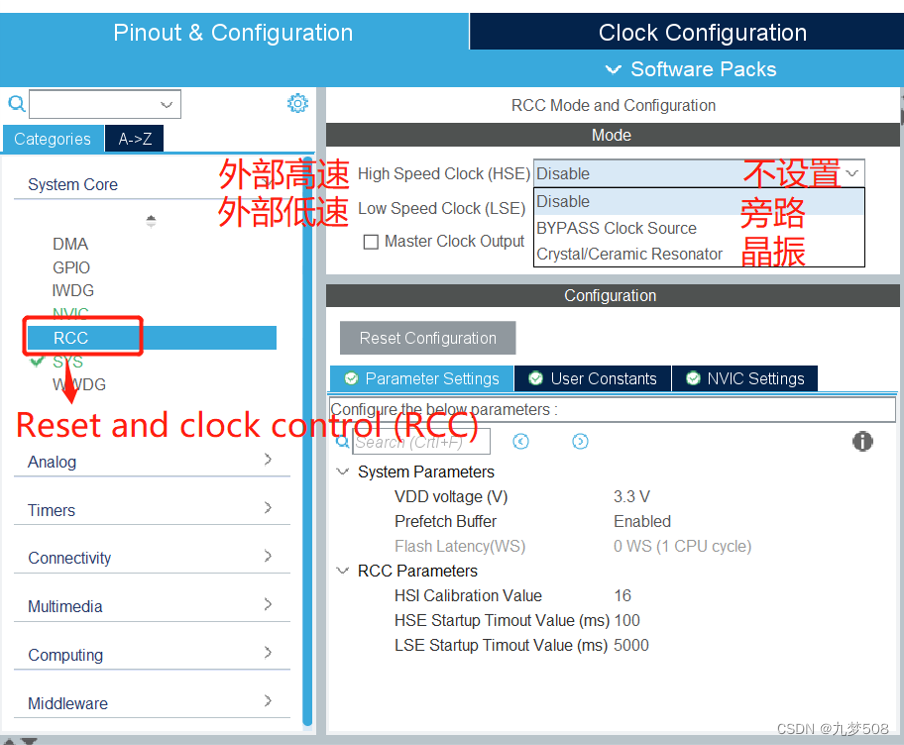

RCC配置：

   Reset and clock control (RCC)

   时钟配置，控制提供给各模块时钟信号的通断

   旁路模式：无外部晶体起振和功率驱动等的部分电路（不能提供电源），一般用不到。

   晶振模式：（有供电给外部晶振）

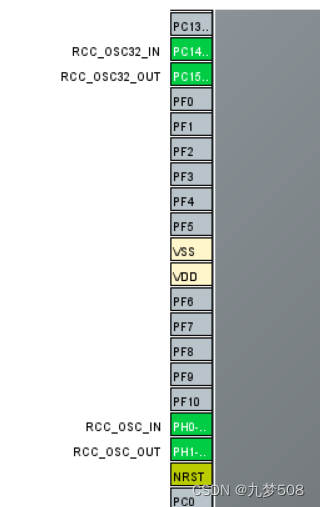

这里我们看到芯片上的四个引脚就被占用了，RCC需要占用引脚，上方两个为低速时钟，下方两个为高速时钟。

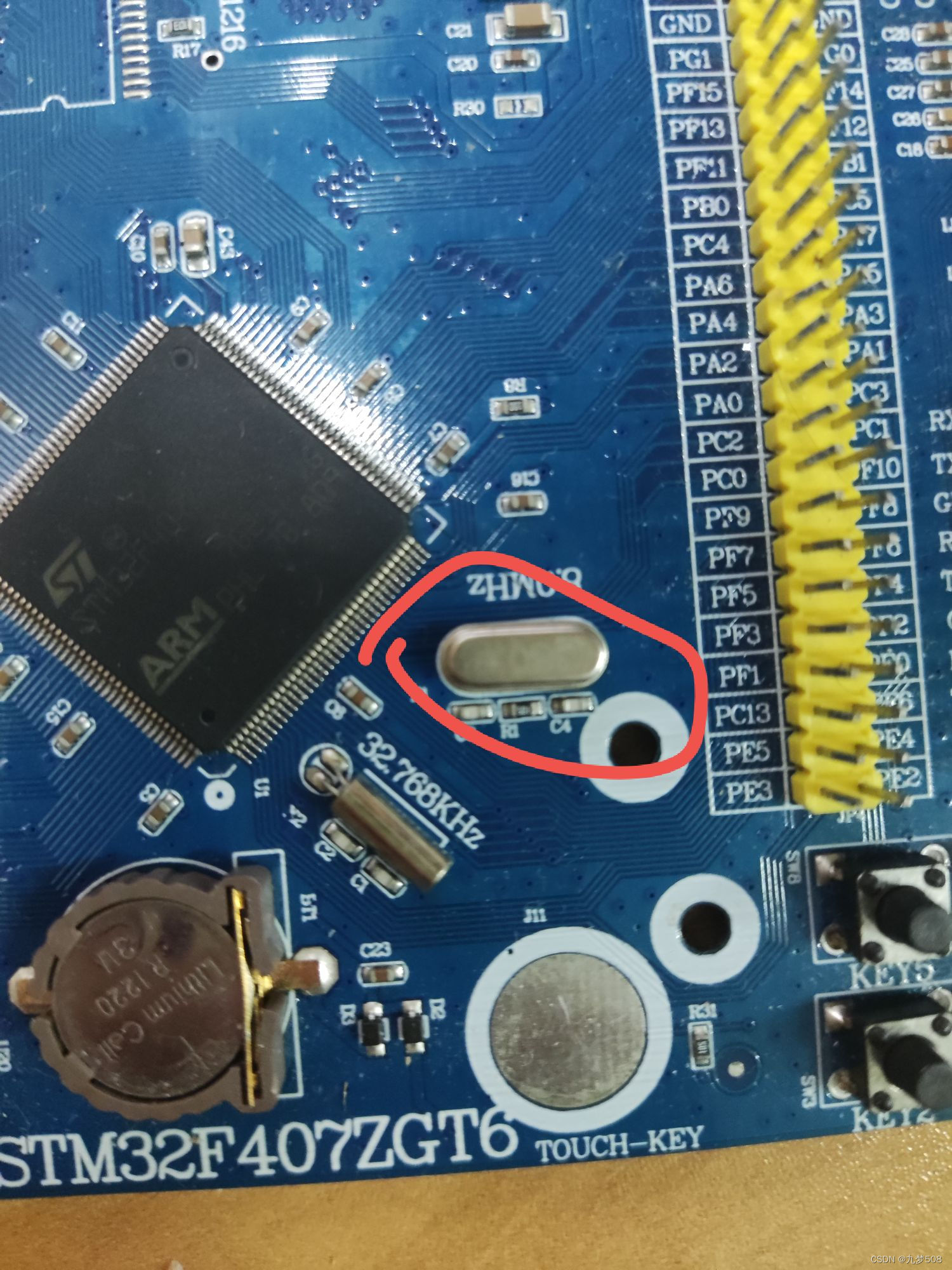

   上方那个就为芯片的晶振

  晶振

    所谓“晶振”，即“石英晶体”，即“晶振”，它是一种由石英晶体的压电作用引起的高频率振动的电        子器件，是一种被动器件。（可以理解为一种计时器件）

  晶振的主要内容

     晶振频率的变化使得电路工作在一个稳定的频率范围内，这是对集成电路的起振装置，而晶体       振荡则是步调基准，稳定频率，选择频率。几乎任何行业、技术、汽车、数字、电子等行业，       都能使用到它。

调试模式设置：

  注意: 这被配置的两个引脚不能作为GPIO，否则在调试中会出现问题。

   因此建议预先设置好防止之后出现问题。



 时钟树配置：

    时钟的理解：

       在内核中，一个时钟便能实现一次加法运算。

       时钟决定着运转的速度

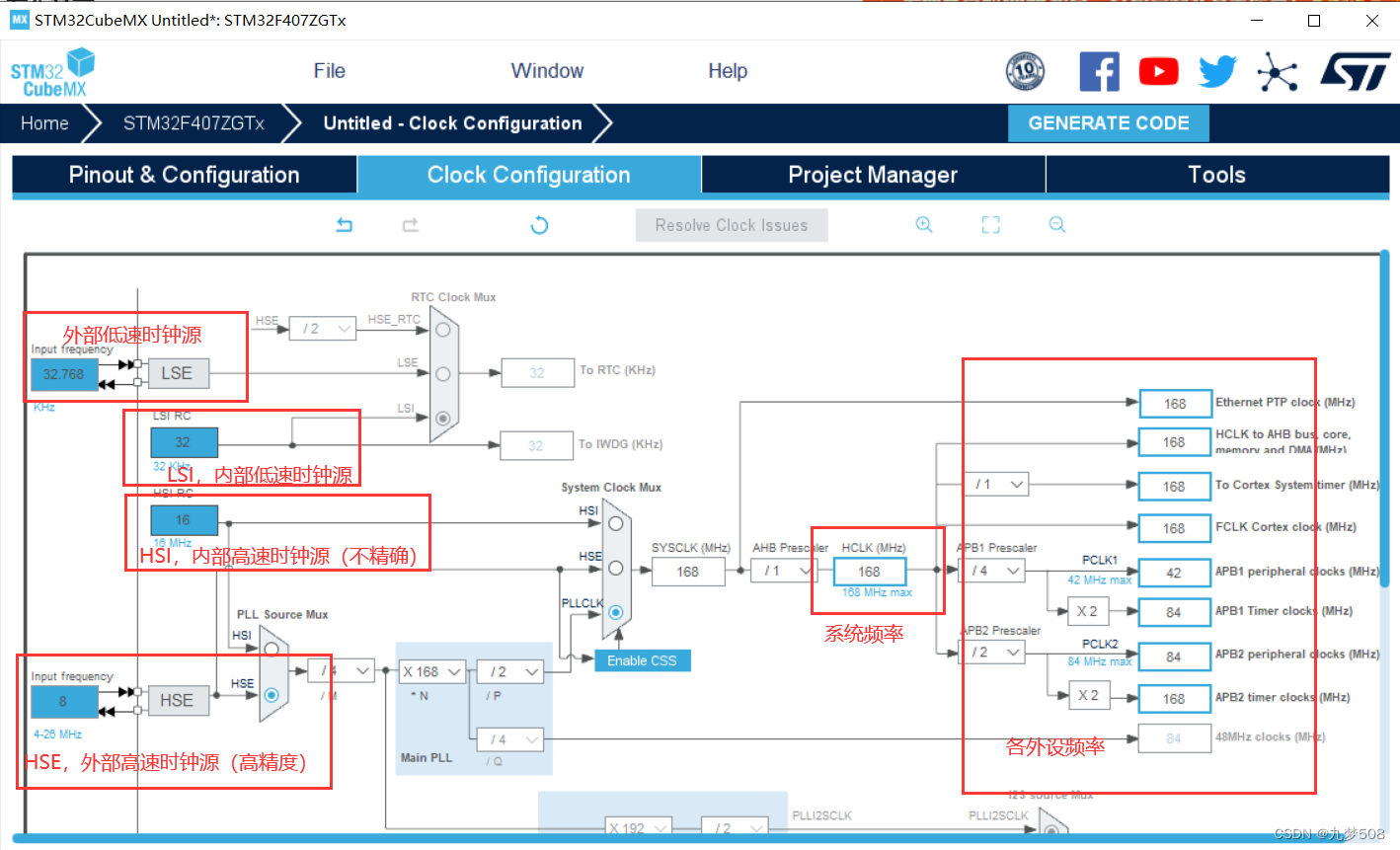

   认识时钟树

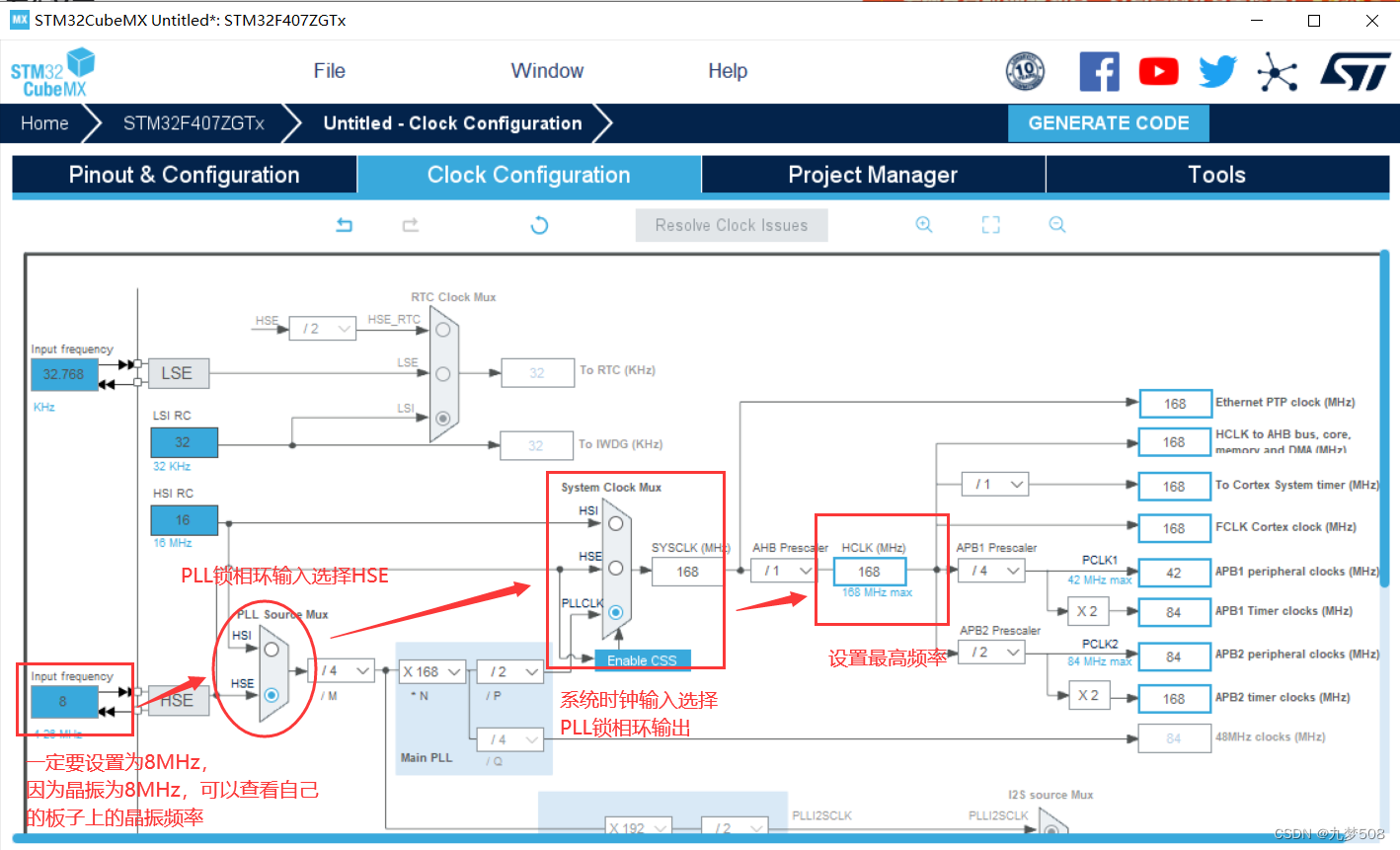

 时钟树配置

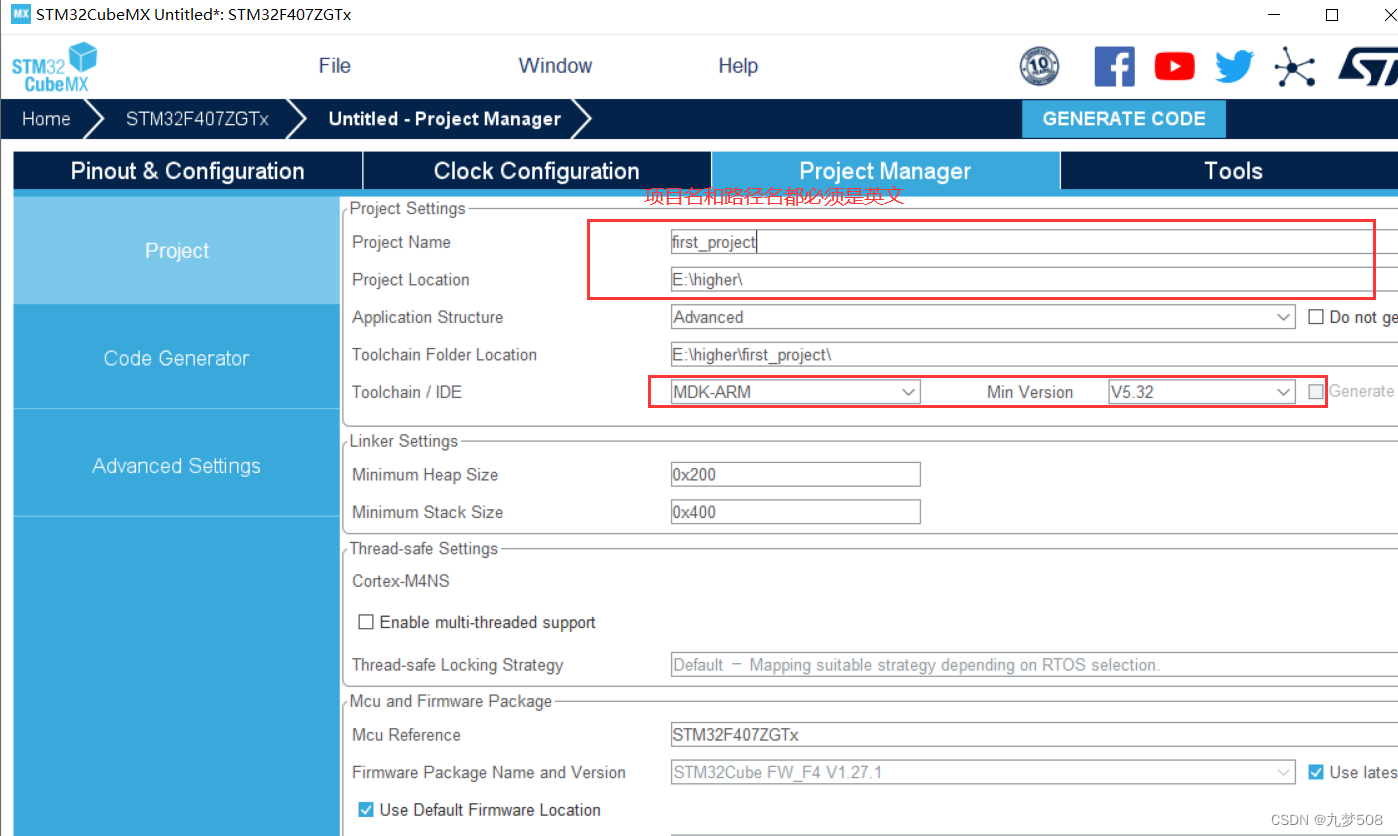

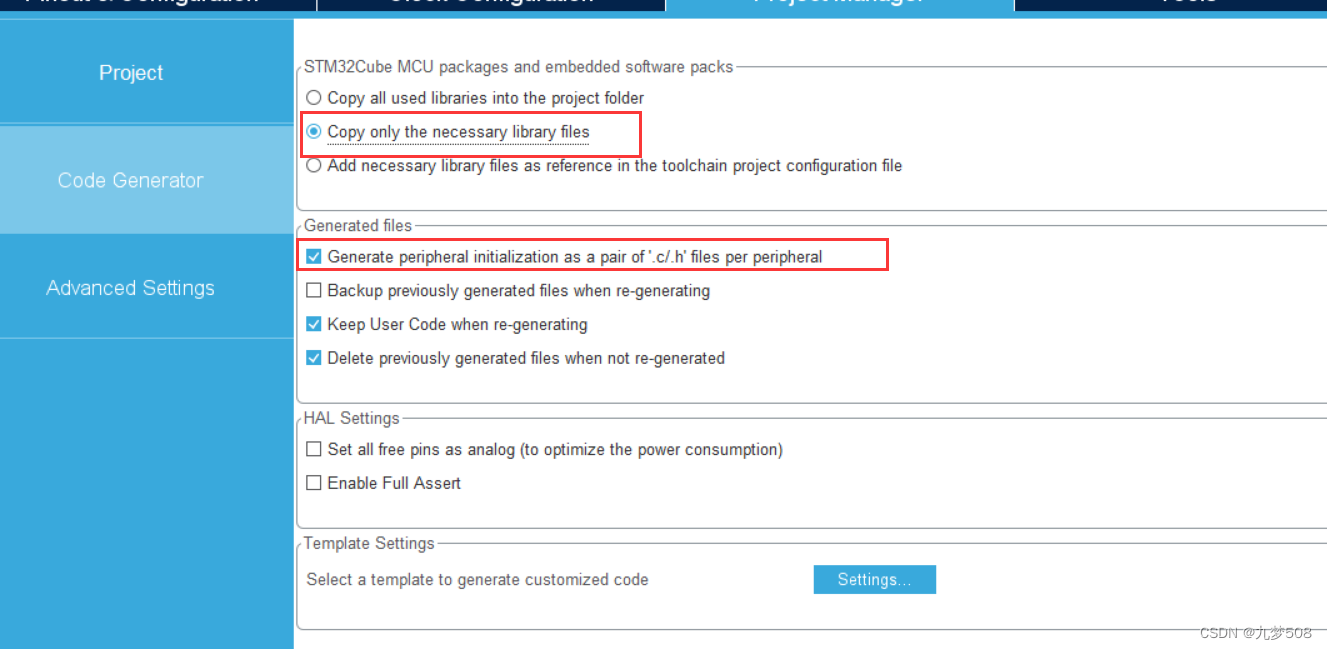

最后就是文件的配置：

  按这样配就完事了

最后就可以点击右上角的生成code了

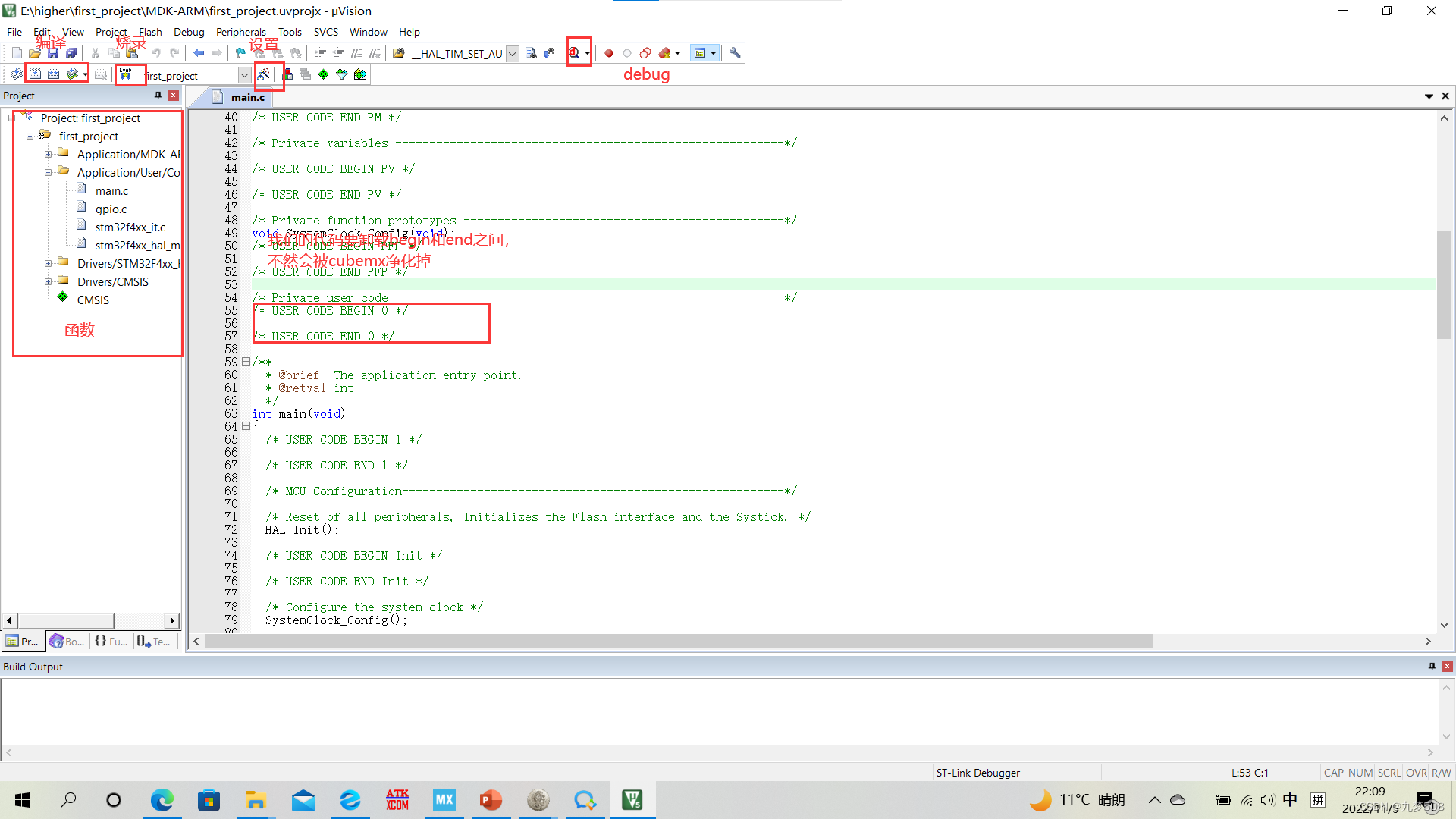

四、keil5的使用（基于hal库）

keil5使用的语言是c语言，所以对于那些c语言没学好的同学们要注意了。当然现在还来得急，

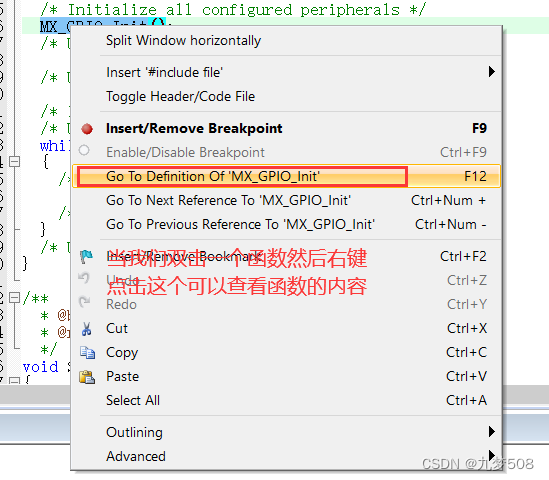

这是一个非常有用的方法，可以查看函数的形参所代表的含义，对于我编写代码有很大的帮助。

注意：

1、我们写代码同样要有一个好的习惯，我们可以将功能分模块些，将函数包装在main函数之外，然后最这个函数进行调用。

2、我们在设置参数时，尽量不要用a，b，n这种，我们可以选择英文加下划线的形式。

3、注释十分的重要，到后面代码一多，不仅别人看不懂，连你自己都看不懂了。

 这期就讲到这里，大部分内容都是按照学长们所给的ppt来讲的，下期再讲按键和gpio吧（下次什么时候更新就不知道了dogo），还是想将自己所学的知识记录在这，另一个方面，可以将知识分享给有需要的人。有不足的地方希望大家可以补充，有错误的地方，大家也可以向我提出，学习求教。第一次些博客，还有很多不熟悉，望谅解。
