仪用放大器AD620的简单介绍

1.基本原理

仪表放大器是差分放大器的一种改良,具有输入缓冲器,不需要输入阻抗匹配,使放大器适用于测量以及电子仪器上。特性包括非常低直流偏移、低漂移、低噪声、非常高的开环增益、非常大的共模抑制比、高输入阻抗。仪表放大器用于需要精确性和稳定性非常高的电路。

2.芯片型号

AD620和AD623芯片,一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为1至10000(ad623为1000)倍。在管脚上两个芯片是互用的,只是增益的运算公式不一样。AD620的增益G =49.4 kΩ/R G + 1,AD623的增益G =100 kΩ/R G + 1。增益带宽积参数上也是差不多120kHz,基本是用于低频的信号。如需较高增益带宽的仪表放大器可以使用AD8421,但是注意芯片管脚不是兼容的。

AD620设计

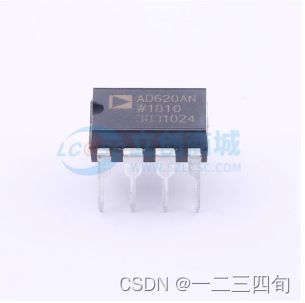

引脚图:                                                        DIP封装实物:



内部电路图:



AD620是一款单芯片仪表放大器,采用经典的三运放改进设计。有两个输入端,即正输入端和负输入端,信号通过两路输入,实现差分放大,这样可以去掉输入信号中对地的共模干扰。由此可见,AD620可以抵抗输入信号中的共模干扰。

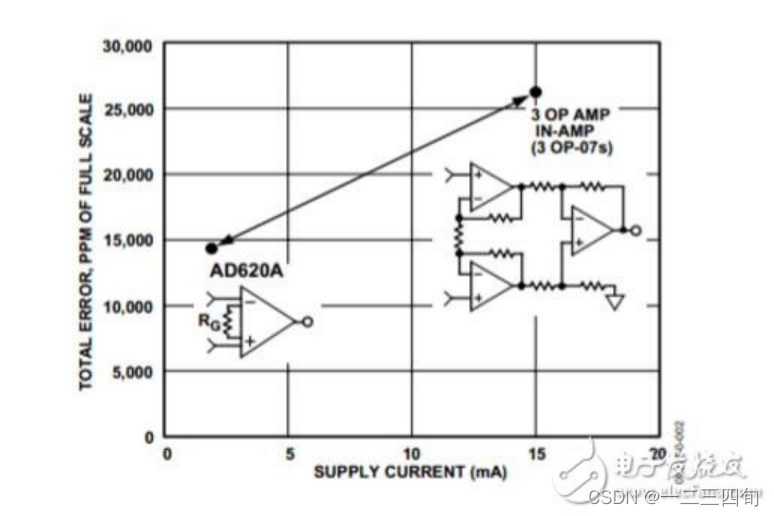

AD620的性能优于用独立运放组成的差分放大电路如电源范围宽(±2. 3~ ±18 V ) , 设计体积小,功耗非常低(最大供电电流仅1. 3 mA ) ,因而适用于低电压、低功耗的应用场合。。三个独立运放组成的差分放大电路与AD620的比较如图所示:

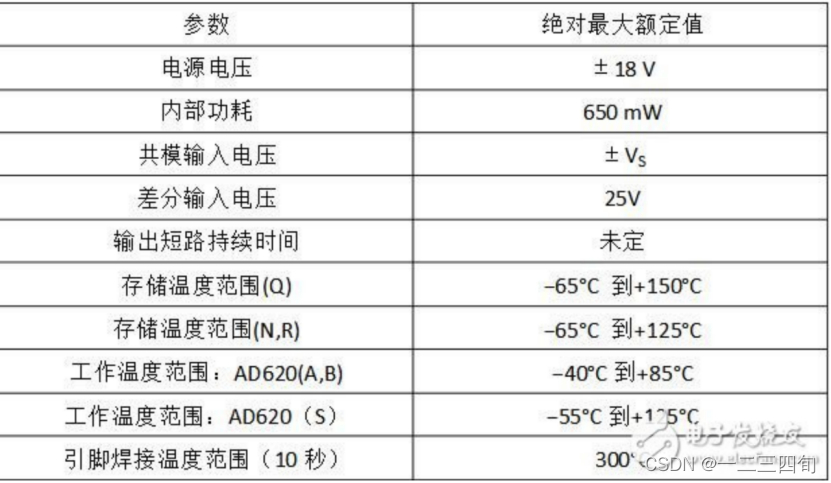

3.AD620额定最大值:

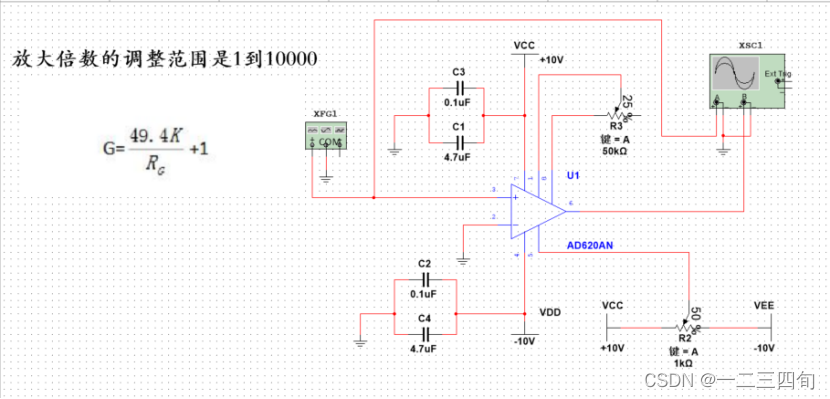

4.AD620简单应用电路:



通过调节外部电阻改变放大倍数,应注意电源电压范围对输出电压的限制,和增益带宽积对放大倍数的影响。

5.AD620具体应用:

  AD620具有高精度(最大非线性度40 ppm)、低失调电压(最大50 μV)和低失调漂移(最大0.6 μV/°C)特性,是电子秤和传感器接口等精密数据采集系统的理想之选。它还具有低噪声、低输入偏置电流和低功耗特性,使之非常适合ECG和无创血压监测仪等医疗应用。
