AD中怎么独立显示器件的网路，以及怎么独立显示单个网络

在进行PCB开始布局的时候，我们首先要做的就是一个大体上的布局，这样大体布局之后就可以大致确定我们某部分的元件所占的空间，所以这个时候我们就应该选择让这部分的器件的网络高亮，以确定大体位置。

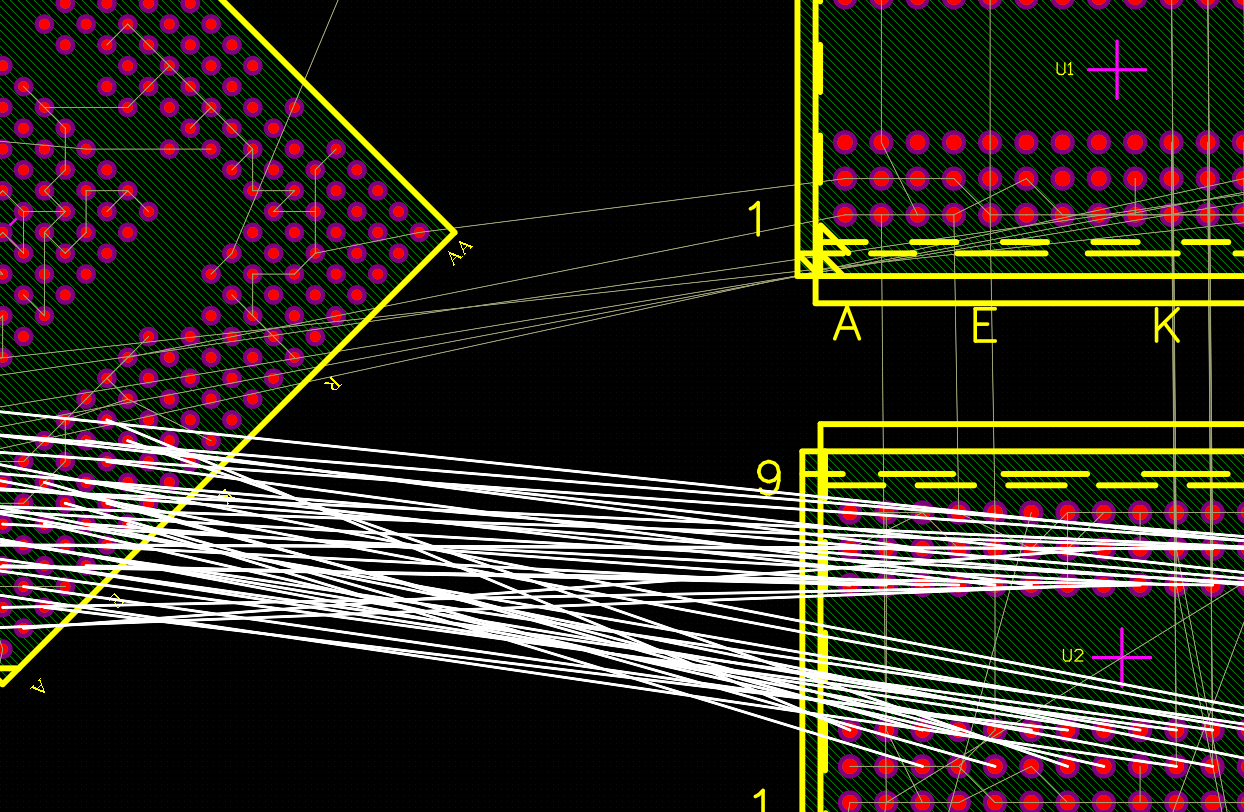

步骤：视图，连接，显示器件网络，鼠标左键点击你想显示的某个器件，Alt+鼠标左键框选住飞线，即可高亮。

这时候肯定会有人说，我PCB设计的时候把网络都隐藏了，拖动器件的时候他也会显示飞线啊，那我不反驳，只是你们知道有这个小技巧就好了！

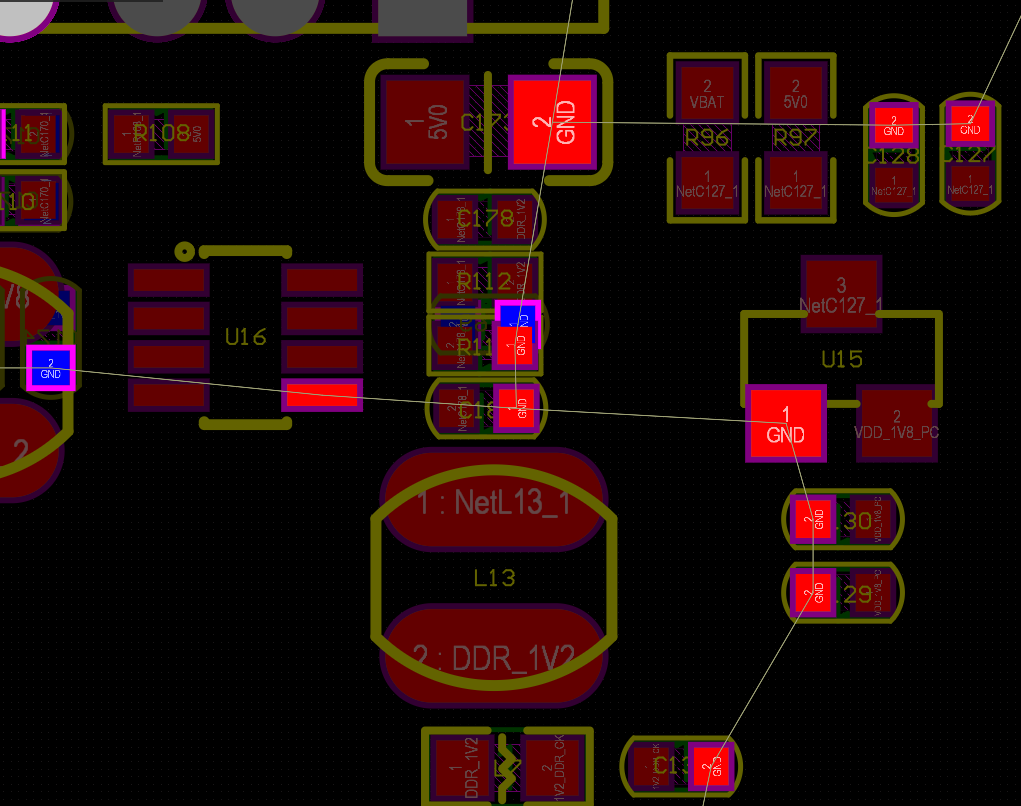

显示单个网络的步骤：视图，连接，显示网络，点击想要显示的单个网络，Ctrl+鼠标左键并点击你想要显示的网络可以高亮。

显示单个网络并高亮，其实最有用的就是能够快速帮我们定位我们PCB里面的信号走向！
