AD如何解决走线线宽违反设置的优先规则走线？

小凡酱的 LAYOUT 日记

已于 2024-04-26 08:43:55 修改

阅读量3.1k

点赞数 4

文章标签： pcb工艺

于 2023-08-25 16:35:56 首次发布

本文链接：https://blog.csdn.net/qq_64025313/article/details/132498163

版权

文章讲述了在PCB设计中遇到线宽不符合预设规则的情况，通过调整PCBEditor的交互式布线设置，将宽度来源改为从已有布线中选择，设置线宽模式为规则优先，从而解决了问题。作者提到默认功能通常无需修改。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

有时候自己设计好了规则，比如设计的规则明明线宽是10mil，但是每次走线，它的宽度就是6mil.

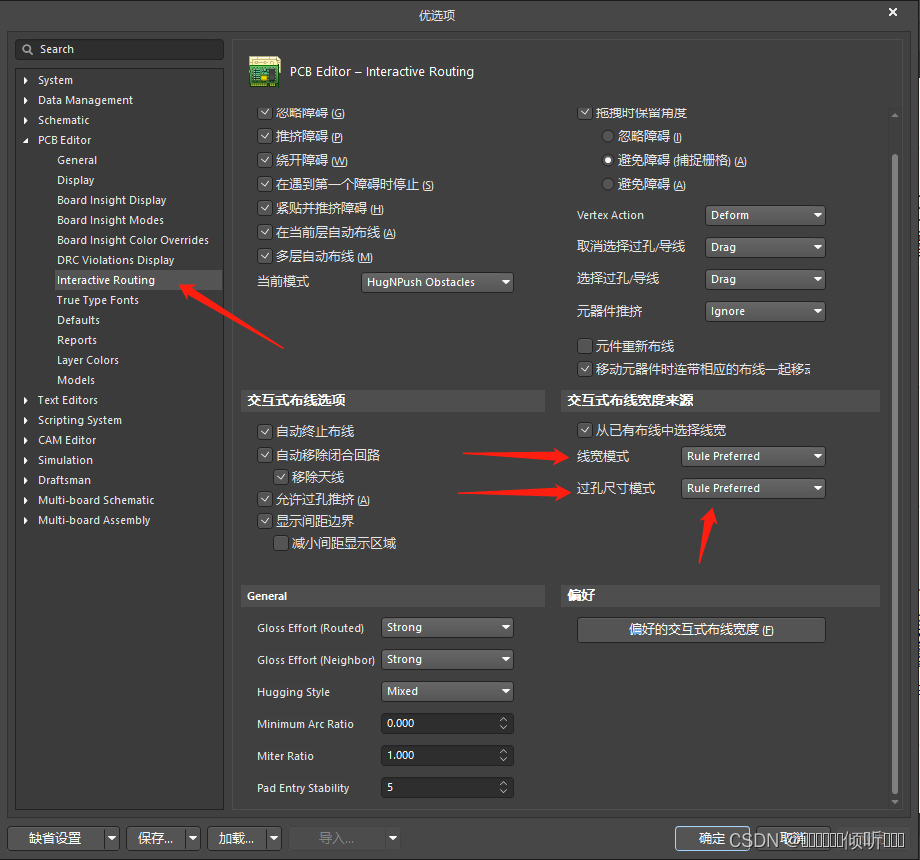

针对于线宽模式不符合我们设计的要求，我们就需要找到交互式布线的宽度来源。
