简析七款无线话筒电路图

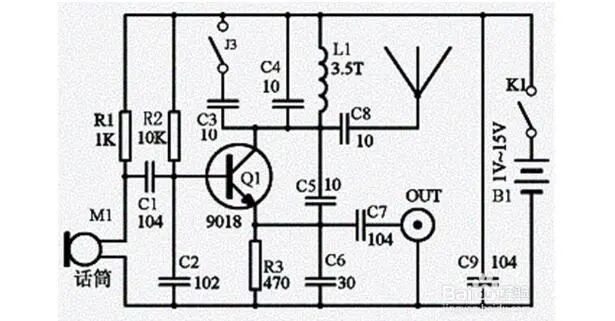

简易无线话筒电路图（一）

无线话筒线圈L1匝间距离变近和换容量大一点的电容关联会使发射频率变低;要使发射频率变高，就需要采取相反的措施。和L1并联的电容变化范围不可以太大和太小，否则发射频率会偏到离谱，甚至不会产生高频发射信号（电路不会起振）。如果你想要更远的传输距商，请给收音机和无线话筒增加更好的天线，并适当升高无线话筒的电源电压。

简易型无线话筒中的L2用铁线短路;调节增强型无线话筒中的L2、L3可以使距离会达到最远。选用灵敏度更高、选择性更强的高档收音机可以进行更远距离的接收。

频率：88MHz到108MHz距离范围：20到50米（1V---15V）供电

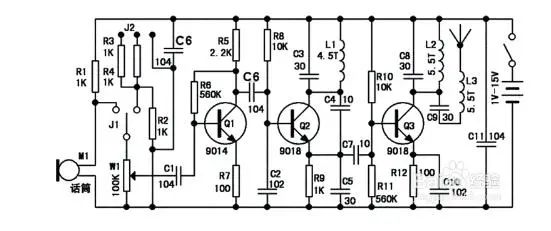

增强型的原理图：

频率：88MHz到108MHz距离范围：100到300米（1V---15V）供电

简易无线话筒电路图（二）

频率：88MHz到108MHz距离范围：20到30米3V供电。

该电路（见图）采用电容反馈振荡器，其频率稳定、可调。它的反馈信号是以电容分压的形式，
