FPGA进行数字信号处理通过DAC转化为波形的初步理解

本思路是借鉴大佬的思路加上个人的一些总结进行汇总,由于是初学如有不足之处望各位大佬指正

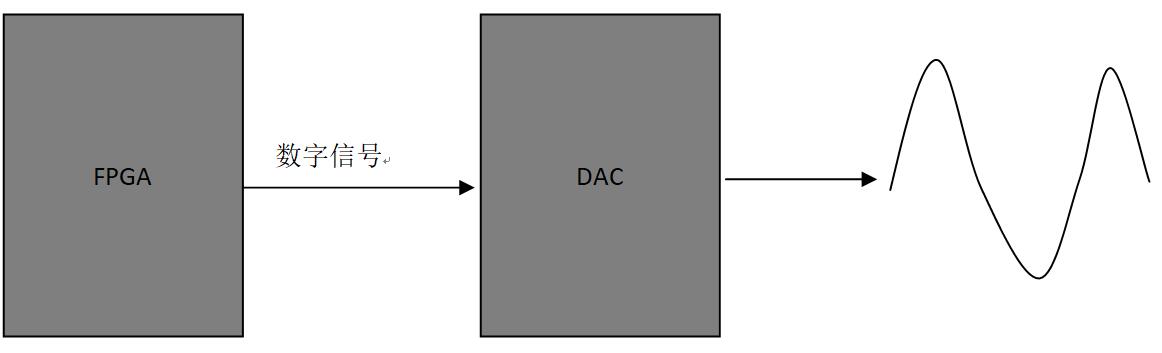

FPGA是数字电路,怎么产生模拟的波形呢?如果单纯的使用FPGA是无论如何也产生不了连续不断的波形,一般都是使用FPGA产生数字信号,再利用DAC(Digital-to-Analog Converter)转化成为模拟的波形(如图1)。DAC芯片是一堆模拟电路的东西了,如果感兴趣的小伙伴可以在自己学习一下数字信号转化为模拟信号的过程。

 DDS的实现一般都是由频率控制器、相位累加器和波形存储器构成

 我们直接从最终的输出开始分析,要输出的一个波形(数字意义上),例如正弦波。那么怎么输出呢,可以给出一个公式sin(2*pi*n/256),将n从0增长到255,就可以输出一个波形。如果这么写的话,就已经把一个周期分成了256份,也可以分成任意份,为了方便数字电路设计,一般都是2的整数次幂份。以下分析都当作一个周期分为256份。n等于一个数值就会输出一个值,把n所对应的位置看作是相位。例如n等于128时,输出的值正好对应于相位pi时。在FPGA中去计算sin,一般都是利用查表法,也就是说将一个周期分为N份,当输入的值比较接近与某一个相位时,就把这
