首先感谢所有帮助过我的佬们！

声明：本人是零基础小白（大四了，为了做毕设才开始学的，之前只学了两个月C++，没搞过电控，纯小镇做题家），全是根据网上视频、咨询各种大佬、自己摸索尝试学来的，从3.4开始零基础学，3.31正式完工，通了七八个夜，近20天干到凌晨三四点，终于摸索出了一个结果，本篇以作纪念，激励自己未来更进一步！欢迎大家把自己遇到的问题和解决办法发到评论区，大家一起讨论！

（大部分遇到的代码格式报错，我都是找DeepSeek帮我改，一些由于设置不正确导致的报错，我遇到的都在下面了，如果我有讲不对的地方，也请大家帮我指正在评论区，实在不行的就重新安装ESP-IDF，重新导入小智源码，很多时候即使代码报错也可以烧录的，主要是看烧录过程报的错）

————————————————————————前言————————————————————————
Q：为什么要用ESP32（搭载小智AI）借助HomeAssistant平台，通过MQTT协议，控制另一个ESP8266上的设备？而不直接用蓝牙呢？
A：因为小智AI本身自带强大的对话聊天功能。同时，通过HomeAssistant平台搭建一个ESP32到ESP8266的控制，在局域网下的优势更明显，且可以集成别的有线、无线设备，例如小米智能家居等，一体化控制，且HomeAssistant有自己的APP，可以统一管理控制。即便是距离较远，只要在同一个WIFI下，都可以实现控制。并且不仅是在HomeAssistant平台上，通过修改，小智AI也可以同时控制局域网下的所有家居设备。

————————————————————————正文————————————————————————

一、下载安装、环境搭建、代码烧录流程：

参考资料

【ESP-IDF篇】搭建ESP-IDF软件开发环境，包括手动命令行和VSCode两种方式-CSDN博客

VSCode安装Esp-IDF开发环境（pip version）出错解决办法_如何彻底删除esp-idf-CSDN博客

参考这两个即可

如果你烧录过第一遍后，如果你想改代码再烧录，改完后直接依次点“彻底清理”、“ESP-IDF构建、烧录和监视”，这两个就行。
如果你烧录的过程中报错，改掉错误后，点击“ESP-IDF构建、烧录和监视”，就可以继续烧录。

二、语音控制点亮LED（小智AI自带的功能）

参考资料：

VScode下玩转ESP32S3并成功编译XIAOZHI-ESP32-MAIN代码_xiaozhi-esp32 编译-CSDN博客

【虾哥小智源码编译演示】 https://www.bilibili.com/video/BV1qqNceNE6d/?share_source=copy_web&vd_source=514c9373e6d25d0b426a7c7343964747

小智接入全屋智能HomeAssistant，家居控制，音乐播放完整演示_哔哩哔哩_bilibili

虾哥AI小智ESP32彩屏款编译及添加IOT教程-东阳马生DoYy-稍后再看-哔哩哔哩视频

 [开源/教程]用小智闹钟，教你如何使用AI控制本地功能-东阳马生DoYy-稍后再看-哔哩哔哩视频

总结：主要步骤只有三步
①在小智源码（怎么下载自己百度就行）里面的iot文件夹下，创建一个.cc文件，模仿lamp文件里面的格式写。可以参考上述后两个视频，学习以下lamp.cc文件的结构，然后自己就可以写了。（在此感谢两位佬的帮助）

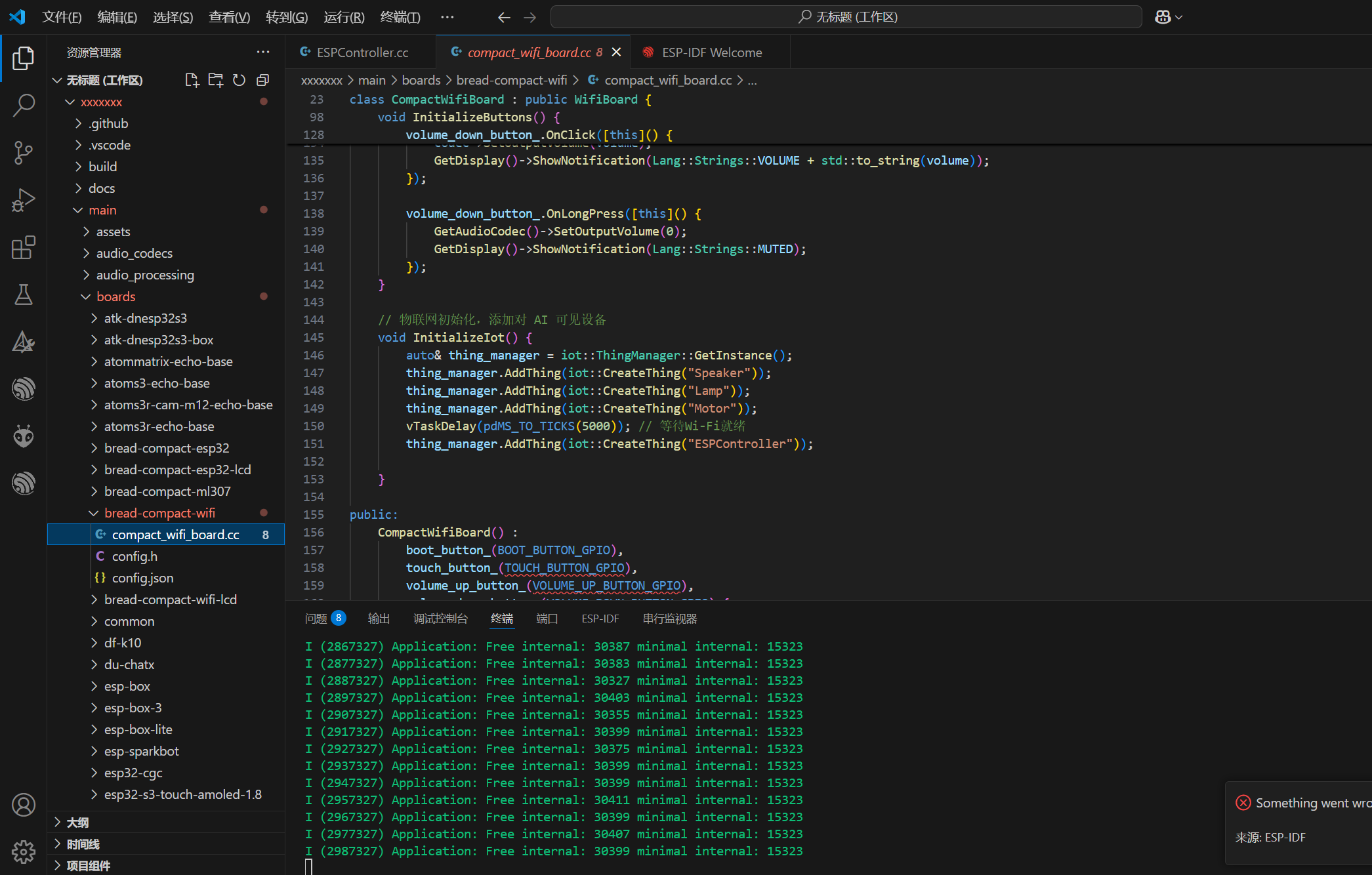

②写完之后去问自己的淘宝店家，自己的板子对应boards文件夹（在源码的main文件夹里）里面的什么型号，然后在对应型号的.h文件夹里面添加一个设备。例如我的是compact_wifi_board（买的是淘宝里面那个叫源地什么的店家的套件，人挺好，回复的也挺快。不是广告，纯觉得他人好，我都买回来快一个月了，问他问题他还会回复）

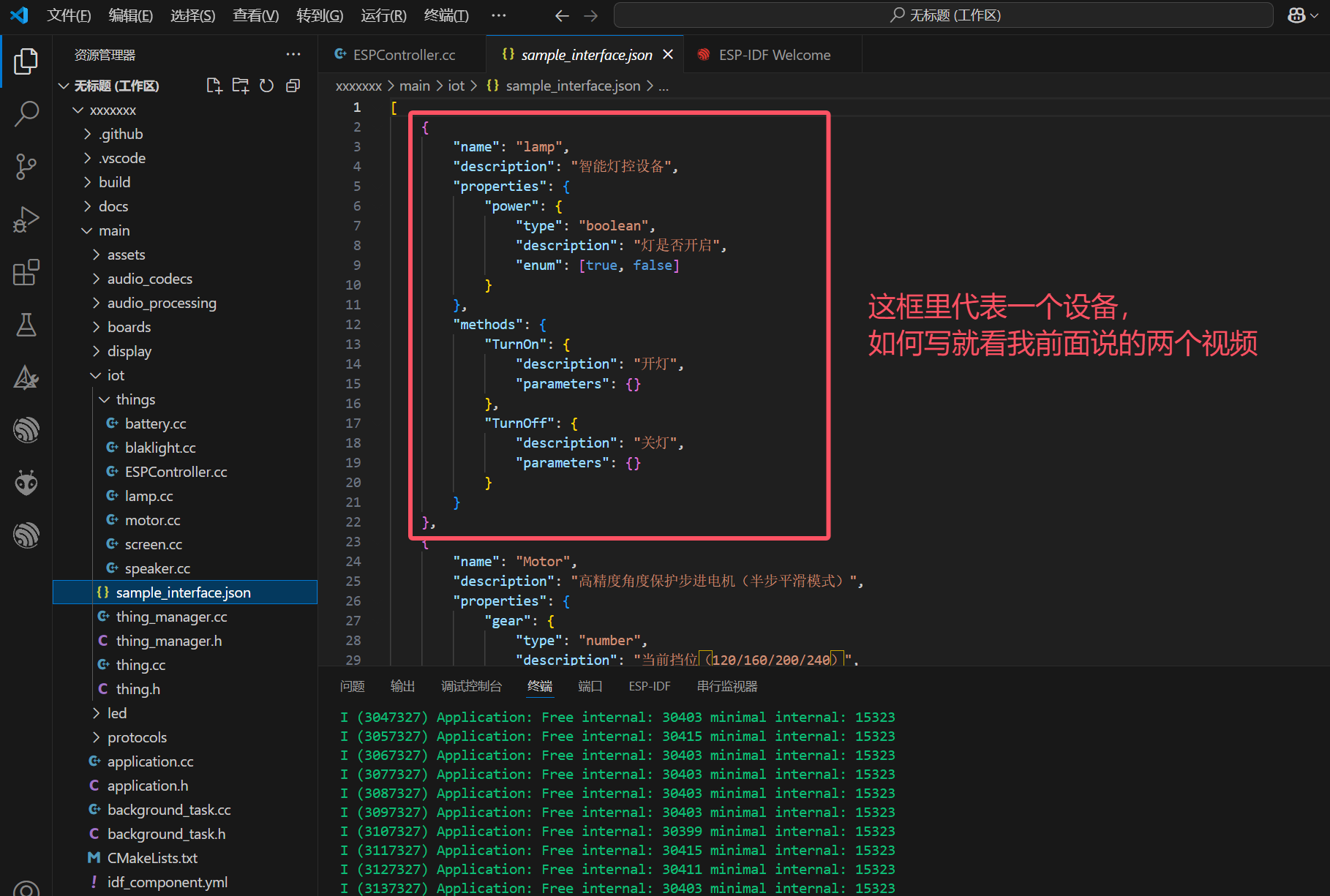

③在iot文件夹里，找到sample_interface.json，添加对应功能。

这样就能给小智AI添加一个功能了。

遇到报错1：

————————————————————————
Adding "set-target"'s dependency "fullclean" to list of commands with default set of options.
Executing action: fullclean
Executing action: set-target
Set Target to: esp32s3, new sdkconfig created. Existing sdkconfig renamed to sdkconfig.old.
Running cmake in directory d:\esp\esp\project\hello_world\build
Executing "cmake -G Ninja -DPYTHON_DEPS_CHECKED=1 -DESP_PLATFORM=1 -DIDF_TARGET=esp32s3 -DCCACHE_ENABLE=1 d:\esp\esp\project\hello_world"...
CMake Error at D:/ESP/ESP_IDE/esp-idf/tools/cmake/targets.cmake:19 (message):
IDF_TARGET in CMake cache does not match IDF_TARGET environment variable.
To change the target, clear the build directory and sdkconfig file, and
build the project again
Call Stack (most recent call first):
D:/ESP/ESP_IDE/esp-idf/tools/cmake/project.cmake:7 (__target_init)
CMakeLists.txt:5 (include)

-- Configuring incomplete, errors occurred!
cmake failed with exit code 1
————————————————————————————

解决办法：乖乖地执行上述两个参考文章的烧录步骤，点开左侧ESPIDF里面，第一步，选择当前项目的工作区的文件夹，选xiaozhi-main那个文件夹即可
还有一种可能，就是你已经是选中这个板子的状态了，直接编译就行，所以不让重复选择

遇到报错2：

esp-idf对头文件报错，无法跳转

解决办法：
有部分头文件不影响编译，把影响编译的用下面的解决办法处理。

ESP32的ESP-IDF在VScode工程下，头文件标红警告、报错、无法跳转_vscode esp32 找不到头文件-CSDN博客z可以把报错的都快速修复在include_path里面，但是要是外部库的话还没找到解决办法。（如何导入外部库可以参考下文的解决办法）

三、控制步进电机三个挡位旋转

电机驱动：UNL2003 电机：28BYJ-48

参考资料：

小智物联网开发：为小智安装“机械臂“(其实就是加个舵机进行语音控制)-CSDN博客

（在此感谢LS佬的帮助！）

遇到报错1：thing type not found

编译提示：thing: thing type not found : motor（这个motor是我自己创的文件）

解决办法：

把powershell右侧的都删了，然后把motor都统一了Motor，重新编译即可

遇到报错2：internal compiler error: Segmentation fault

D:/ESP-IDF/ESP-IDF/v5.3.2/esp-idf/components/esp_lcd/rgb/esp_lcd_panel_rgb.c:800:1: internal compiler error: Segmentation fault
800 | }
| ^
libbacktrace could not find executable to open

* 终端进程“d:\ESP-IDF\ESP-IDF-TOOL\tools\ninja\1.12.1\ninja.exe”已终止，退出代码: 1。

解决办法：系统内存不足，关掉一些没用的程序，还有，把VScode右侧的进程都终止了，重新编译。也可以再次点“ESP-IDF构建、烧录、监视”，继续编译。

遇到报错3：未找到ESP-IDF自带的库

D:/ESP-IDF/ESP-IDF/v5.3.2/esp-idf/components/esp_lcd/rgb/esp_lcd_panel_rgb.c:47:10: fatal error: lcd_periph.h: No such file or directory
47 | #include <lcd_periph.h>
| ^~~~~~~~~~~~~~

解决办法：如果这个缺失的文件，你可以在你电脑上找到，那说明只是路径设置不对，要么改include_path的路径，要么看看你哪份代码里面标了缺失这个文件，看看这个代码里，不缺失的文件在哪个位置，然后把找到的文件复制一份到这个不缺失的文件的文件夹，然后重启电脑，重新打开vscode。但如果是要导入外部库，目前我只能用改include_Path这个办法。

遇到报错4：未找到Arduino库

fatal error: Arduino.h: No such file or directory
10 | #include <Arduino.h>
| ^~~~~~~~~~~
compilation terminated.
解决办法：这是ESP-IDF自身不带Arduino库的原因，Releases · espressif/arduino-esp32 · GitHub
这个网站里面是不同版本的ESP-IDF（不知道版本的自己看ESP-IDF的安装位置，文件夹的名称就是版本号），下载source.zip然后解压到ESP-IDF的components里面即可

遇到报错5：如何导入外部库

fatal error: WiFi.h: No such file or directory
10 | #include <PubClient.h>
| ^~~~~~~~~~~
compilation terminated.

解决办法：（以下只针对单独的一个功能库，且不需要引用别的类似于Arduino等库的类型，如果要导入类似于WiFi.h这种，有很多依赖库的库，就需要把所有库都导入进来，做法和如下相同）
可以参考这个视频的源码（在视频简介）[开源/教程]用小智闹钟，教你如何使用AI控制本地功能-东阳马生DoYy-稍后再看-哔哩哔哩视频

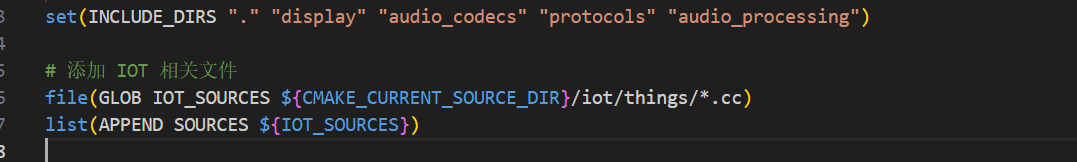

步骤①：打开小智AI源代码的main文件夹，里面的CMakeLists，有一个添加IOT相关文件。

②在main文件夹里创建一个自己的文件夹，例如PubClient，放入自己要导入的外部库的.cc和.h文件
③模仿IOT函数，创建自己的库的引用，例如：

file(GLOB PubClient_SOURCES ${CMAKE_CURRENT_SOURCE_DIR}/PubClient/*.cc)

list(APPEND SOURCES ${PubClient_SOURCES})

list(APPEND INCLUDE_DIRS ${CMAKE_CURRENT_SOURCE_DIR}/PubClient)

遇到报错6：ESP--IDF的SDK配置器（menuconfig）打开报错

-- DEBUG: Use esp-modbus component folder: C:/Users/Administrator/Desktop/xiaozhi-esp32-main/managed_components/espressif__esp-modbus. ---------------------------ERROR-------------------------- ESP Insights Project commit: HEAD-HASH-NOTFOUND -----------------------END OF ERROR----------------------- -- git rev-parse returned 'fatal: not a git repository (or any of the parent directories): .git' ---------------------------ERROR-------------------------- ESP RainMaker Project commit: HEAD-HASH-NOTFOUND -----------------------END OF ERROR----------------------- -- git rev-parse returned 'fatal: not a git repository (or any of the parent directories): .git' ---------------------------ERROR-------------------------- CMake Error at D:/ESP-IDF/ESP-IDF/v5.3.2/esp-idf/components/arduino-esp32-3.1.1/CMakeLists.txt:367 (message): esp32-arduino requires CONFIG_FREERTOS_HZ=1000 (currently 100) -----------------------END OF ERROR----------------------- -- Configuring incomplete, errors occurred! ---------------------------ERROR-------------------------- cmake failed with exit code 1, output of the command is in the C:\Users\Administrator\Desktop\xiaozhi-esp32-main\build\log\idf_py_stderr_output_21924 and C:\Users\Administrator\Desktop\xiaozhi-esp32-main\build\log\idf_py_stdout_output_21924 -----------------------END OF ERROR----------------------- ---------------------------ERROR-------------------------- SDK Configuration editor confserver process exited with code: 2 -----------------------END OF ERROR-----------------------
解决办法：打开左侧sdkconfig文件，找到：

CONFIG_FREERTOS_HZ=100   //原本是100，改成1000

四、小智ESP32S3＋MQTT + HomeAssistant + ESP8266

这里介绍的是如何让小智AI连接上HomeAssistant，我之前已经实现了用ESP32-S3通过HomeAssistant上的MQTT（Mosquitto平台），控制、监视ESP8266上的设备（需要代码的话可以私信我，编译平台也是VScode）。我的虚拟机是Window自带的HyperV，Docker之前也用过，但是还是选择了HyperV。

参考资料：

【Homeassistant安装、小白也能上车】 https://www.bilibili.com/video/BV1ixXDYkEpa/?share_source=copy_web&vd_source=514c9373e6d25d0b426a7c7343964747

二、使用windows的hyper-v搭建homeassistant智能家居平台 - 哔哩哔哩

【HACS商店安装以及仪表盘卡片下载和使用【homeassistant教程1】】 https://www.bilibili.com/video/BV1jjAHepENu/?share_source=copy_web&vd_source=514c9373e6d25d0b426a7c7343964747

windows10-EMQX与MQTTX的安装及配置使用教程_emqx windows-CSDN博客

 arduino esp32 通过wifi连接mqtt_eps32-CSDN博客（这个主要是参考代码怎么写的）

搭建个人智能家居 3 -第一个设备“点灯”_esphome-CSDN博客（这个主要是参考代码怎么写的）

（还有很多，CSDN、B站、瀚思彼岸等社区，还有问大佬，还有Deepseek帮我调代码等）

思路：仍然像给小智添加一个功能一样，在iot文件夹下添加一个.cc文件，叫做ESPController。

踩坑建议：最好还是使用ESP-IDF自带的WIFI库，即esp_wifi.h，Arduino的WiFi库有很多依赖，很麻烦，所以还是用ESP-IDF的库。

以下是小智iot文件夹里创建的代码

//ESPController文件
#include "iot/thing.h"
#include "esp_log.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_netif.h"
#include "esp_mqtt.h"
#include "driver/uart.h"
#include <cstring>
#include <vector>

#define TAG "ESPController"

// MQTT 配置
#define MQTT_URI       "mqtt://192.168.229.27:1883"
#define CLIENT_ID      "ESP32-Controller"

// MQTT 主题
#define LED_CMD_TOPIC  "home/livingroom/led/command"
#define FAN_CMD_TOPIC  "home/livingroom/fan/command"
#define FAN_PRESET_TOPIC "home/livingroom/fan/preset_mode"

// UART 配置
#define UART_PORT UART_NUM_1 // 更换为其他可用UART端口
#define BUF_SIZE       (1024)

static esp_mqtt_client_handle_t mqtt_client;

namespace iot {

class ESPController : public Thing {
private:
    static void wifi_event_handler(void* arg, esp_event_base_t event_base,
                                  int32_t event_id, void* event_data) {
        if (event_id == WIFI_EVENT_STA_START) {
            esp_wifi_connect();
        } else if (event_id == WIFI_EVENT_STA_DISCONNECTED) {
            esp_wifi_connect();
        }
    }

    static void ip_event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data) {
        if (event_id == IP_EVENT_STA_GOT_IP) {
            esp_mqtt_client_start(mqtt_client);
        }
    }

    static void mqtt_event_handler(void* handler_args, esp_event_base_t base,
                                  int32_t event_id, void* event_data) {
        esp_mqtt_event_handle_t event = (esp_mqtt_event_handle_t)event_data;
        if (event->event_id == MQTT_EVENT_CONNECTED) {
            ESP_LOGI(TAG, "MQTT Connected");
        }
    }

    static void uart_read_task(void* arg) {
        uint8_t data[BUF_SIZE];
        while (1) {
            int len = uart_read_bytes(UART_PORT, data, BUF_SIZE - 1, pdMS_TO_TICKS(100)); // 增加超时时间
            if (len > 0) {
                data[len] = '\0';
                std::string command((char*)data);
                command.erase(command.find_last_not_of("\r\n") + 1);

                if (command.find("打开客厅灯") != std::string::npos) {
                    send_mqtt_command(LED_CMD_TOPIC, "ON");
                } else if (command.find("关闭客厅灯") != std::string::npos) {
                    send_mqtt_command(LED_CMD_TOPIC, "OFF");
                } else if (command.find("打开风扇") != std::string::npos) {
                    send_mqtt_command(FAN_CMD_TOPIC, "ON");
                } else if (command.find("关闭风扇") != std::string::npos) {
                    send_mqtt_command(FAN_CMD_TOPIC, "OFF");
                } else if (command.find("一挡") != std::string::npos) {
                    send_mqtt_command(FAN_PRESET_TOPIC, "Low");
                } else if (command.find("二挡") != std::string::npos) {
                    send_mqtt_command(FAN_PRESET_TOPIC, "Medium");
                } else if (command.find("三挡") != std::string::npos) {
                    send_mqtt_command(FAN_PRESET_TOPIC, "High");
                }
            }else {
                vTaskDelay(pdMS_TO_TICKS(10));}
        }
    }

    static void send_mqtt_command(const char* topic, const char* payload) {
        esp_mqtt_client_publish(mqtt_client, topic, payload, 0, 1, 0);
        ESP_LOGI(TAG, "发送指令: %s -> %s", topic, payload);
    }

    public:
ESPController() : Thing("LivingRoomController", "客厅设备控制器") {
    static bool netif_initialized = false;
    if (!netif_initialized) {
        esp_netif_init();
        esp_event_loop_create_default();
        netif_initialized = true;
    }

        // 初始化 MQTT（正确设置 client_id）
        esp_mqtt_client_config_t mqtt_cfg = {};
        mqtt_cfg.broker.address.uri = MQTT_URI;
        mqtt_cfg.credentials.client_id = CLIENT_ID;  // 嵌套在 credentials 中
        mqtt_client = esp_mqtt_client_init(&mqtt_cfg);

        // 注册 MQTT 事件
        esp_mqtt_client_register_event(mqtt_client, MQTT_EVENT_ANY, mqtt_event_handler, NULL);
        // 直接启动 MQTT 客户端（假设网络已就绪）
         esp_mqtt_client_start(mqtt_client);

        // 初始化 UART
            uart_config_t uart_config = {
            .baud_rate = 115200,
            .data_bits = UART_DATA_8_BITS,
            .parity = UART_PARITY_DISABLE,
            .stop_bits = UART_STOP_BITS_1,
            .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
        };
        uart_param_config(UART_PORT, &uart_config);
        uart_driver_install(UART_PORT, BUF_SIZE * 2, 0, 0, NULL, 0);

        // 创建 UART 读取任务
        xTaskCreate(uart_read_task, "uart_task", 4096, NULL, 2, NULL);

        // 注册属性与方法
        properties_.AddBooleanProperty("light_status", "客厅灯状态", [this]() -> bool {
            return false;
        });

        // 使用完全限定的参数类型
        methods_.AddMethod("ControlLight", "控制客厅灯开关",
            ParameterList(std::vector<Parameter>{Parameter("state", "开关状态", kValueTypeString)}),
            [this](const ParameterList& params) {
                send_mqtt_command(LED_CMD_TOPIC, params["state"].string().c_str());
            }
        );

        methods_.AddMethod("ControlFan", "控制风扇开关",
            ParameterList(std::vector<Parameter>{Parameter("state", "开关状态", kValueTypeString)}),
            [this](const ParameterList& params) {
                std::string state = params["state"].string();
                send_mqtt_command(FAN_CMD_TOPIC, state.c_str());
            }
        );

        methods_.AddMethod("SetFanSpeed", "设置风扇档位",
            ParameterList(std::vector<Parameter>{Parameter("speed", "档位（Low/Medium/High）", kValueTypeString)}),
            [this](const ParameterList& params) {
                std::string speed = params["speed"].string();
                send_mqtt_command(FAN_PRESET_TOPIC, speed.c_str());
            }
        );
    }
};

} // namespace iot

DECLARE_THING(ESPController);

注意事项：

一：UART端口别重复

iot文件夹里的用过的UART端口就不要再用了，不然会冲突。

#define UART_PORT UART_NUM_1 // 更换为其他可用UART端口

二：删掉注册WIFI的相关代码

当你实现了ESP32控制ESP8266时，你肯定已经在你代码里注册了WIFI，这里不需要，因为小智AI有自己的STA代码（意思就是，小智AI有“让你给他配置WIFI”这个功能），所以不要注册WIFI的相关代码了。只需要配置好MQTT地址、主题等就行。

三：注意小智AI发送的命令，是大写还是小写

后续想到什么我再补充吧，祝大家更上一层楼，祝中国AI事业更上一层楼。
