交换机和网关

一.交换机的概念及基本功能

1.1 交换机简介

交换是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。交换机根据工作位置的不同，可以分为广域网交换机和局域网交换机。广域的交换机就是一种在通信系统中完成信息交换功能的设备，它应用在数据链路层。交换机有多个端口，每个端口都具有桥接功能，可以连接一个局域网或一台高性能服务器或工作站。实际上，交换机有时被称为多端口网桥。

好吧，看了交换机官方简介，头都大了，其实交换机依照我们通俗的理解，其实就是能提供多个接口的二层设备

1.2 交换机基本功能及作用

将交换机的功能简单概括为以下四个点：

a.学习-----------自动学习源mac地址

b.转发-----------会自动查找目的mac的出口，然后按照出口转发（会在mac表中查找目的mac，查找成功会从相应的接口转发数据）

c.查询-----------mac地址表中没有目的mac，会广播寻找

d.刷新-----------交换机会默认300s刷新一次mac地址表

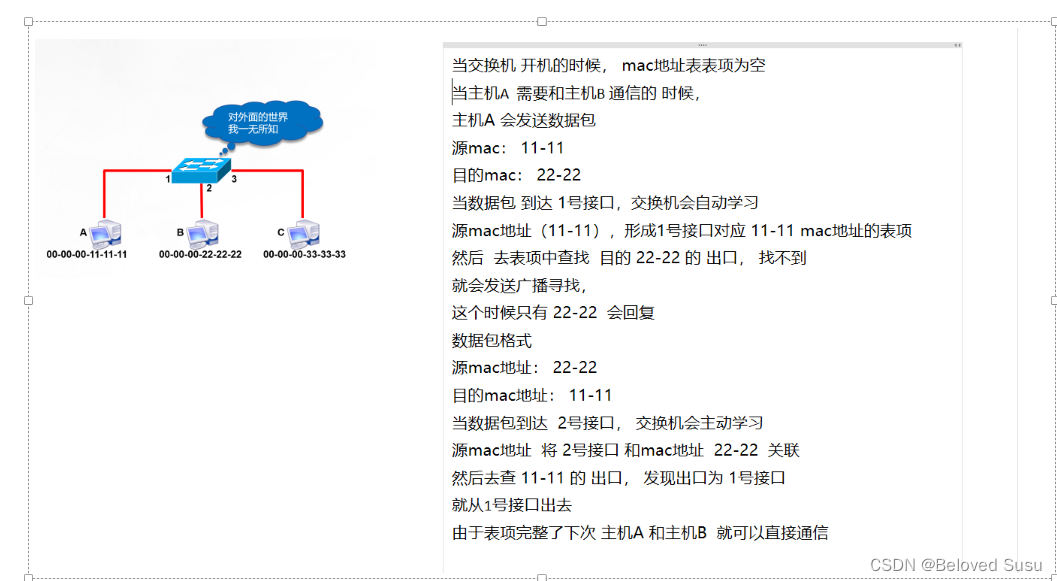

1.3 交换机工作原理

在网络设备-----有很多张表，通过表项发送出去，如下所示

1.4 交换机的基本操作

基本了交换机的功能及工作原理之后，我们也应当熟悉以下交换机的的一些基本操作命令

用户视图： 只能查看配置，不能修改配置（大部分情况下）  是 "<>" 模式

系统视图： 又能查又能改     是 "[  ]" 模式

接口模式：int   g0/0/1     int  e0/0/0/1

查看接口配置：dis th       display this

配置ip地址路由器：ip  add   地址  子网掩码

Tab  是 补全键，多用tab键

？     是 帮助

用户视图-------->系统视图     system-view

用户视图<------系统视图      q /  Ctrl+Z

关闭提示信息------

在用户视图情况下：u t m (undo terminal monitor)

在系统视图情况下：undo info-center enable

改名：

sys  进入系统视图

sys  名字    改名

用户视图模式<Huawei>切换至系统视图模式[Huawei]

<Huawei>system-view

1、历史命令查询

[Huawei] display history-command

2、配置主机名

<Huawei> system-view

[Huawei] sysname Router1

3、状态信息查询

<Huawei>display version   ####查看VRP版本

<Huawei>display users    ####查看用户终端信息

4、进入接口模式并查看信息

<Huawei>sys

[Huawei]int e0/0/1

[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息

5、配置文件管理命令

[Huawei]display saved-configuration     ###查看设备保存的信息

[Huawei]display current-configuration   ###查看设备当前配置的信息

<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)

<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示中心

[Huawei]undo info-center enable

或者

<Huawei>undo terminal monitor

7、永不超时

[Huawei]user-interface console 0

[Huawei-ui-console0]idle-timeout 0 0

可以暂时不配置此操作

8、配置双工及速率命令

<Huawei>sys

[Huawei]int g0/0/1

[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商

[SW1-Ethernet0/0/1]speed 100                ###调至速率100M

[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式， 解释：full：Full-Duplex（全双工模式）   half：Half-Duplex（半双工模式）

9、保存配置

<Huawei>save

交换机 和 路由器 重启之后 配置就会清空  save

[Huawei]display saved-configuration         查看设备保存的信息

10、设置远程登录密码

[Huawei]user-interface vty 0 4                        #0是初始值，4是结束值。表示可同时打开5个会话进入交换机去配置命令

[Huawei-ui-vty0-4]authentication-mode password

[Huawei-ui-vty0-4]set authentication password simple 222

[Huawei-ui-vty0-4]user privilege level 3

[Huawei-ui-vty0-4]dis this

*注： 这些命令可以配合eNSP去使用

用SecureCRT链接eNSP

●双击打开某台设备有【视图】和【配置】，打开【配置】---窗口配置：串口号：2000  ###这个是端口号

●打开SecureCRT 点击【链接】---【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000

●当前终端被打开---断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】---保存【OK】

●右击当前终端---链接【reconnect】

二. 网关基本概念

1.1  网关简述

网关（Gateway）又称网间连接器，协议转换器，这个网关指的是“网关设备”。

具体描述：一个网络通往另外一个网络时，中间会有一个转发设备，这个设备就是网关设备，这个设备的IP地址就可以作为网关使用。所以网关实质上是一个网络通向其他网络的IP地址。

其实通俗来说，网关是连接两个区域的设备，网关要真实存在的物理设备，能够代替本网段的主机 ，接收/发送 消息前往其他 网段

*注：记住哦，这个网关是真实的物理设备哦

1.2  网关设备

那么什么可以作为网关设备呢？

(1). 三层交换机：具有三层交换功能的网络交换机。

(2). 路由器。

(3). 防火墙。

(4). 通过软件开启了路由功能的主机

 总的来说，只要具备路由功能的网络设备或主机设备都可以作为网关使用
