串口uart的回环测试(基于FIFO)

·一、什么是FIFO？

        FIFO分为同步FIFO和异步FIFO。
        同步 FIFO 的写时钟和读时钟为同一个时钟，FIFO 内部所有逻辑都是同步逻辑，常常用于交

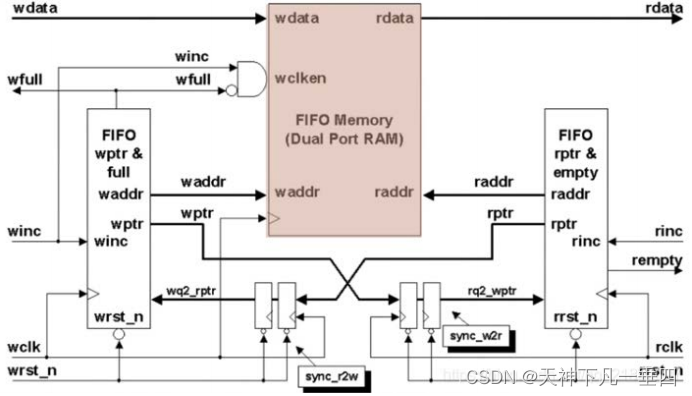

互数据缓冲。异步 FIFO 的写时钟和读时钟为异步时钟，FIFO 内部的写逻辑和读逻辑的交互
需要异步处理，异步 FIFO 常用于跨时钟域交互。
        异步 FIFO中数据流的传输与指示信号不同在于：数据流大多具有连续性，及背靠背传输；数据流要求信 号具有较快的传输速度。主要的方案是利用 FIFO 进行传输。

 二、vivado的FIFO IP核

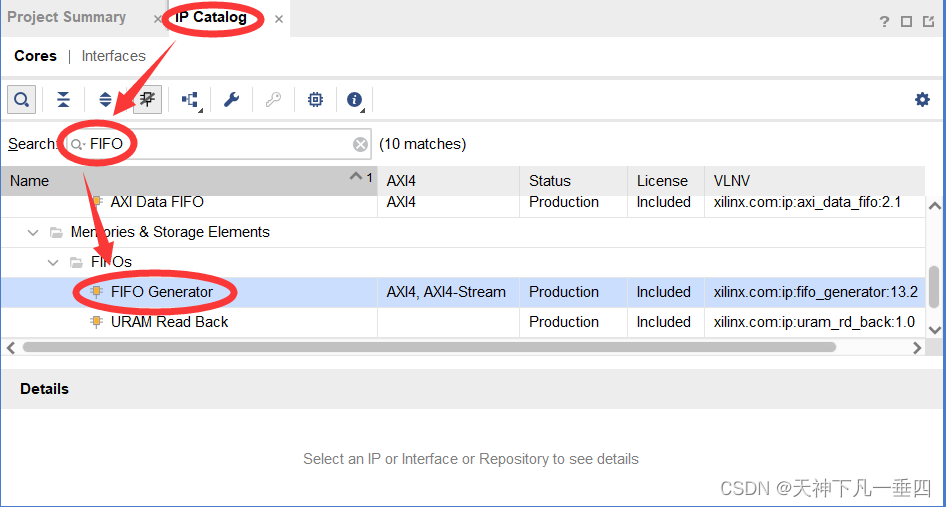

        打开vivado软件中的IP Catalog,在搜索框中输入FIFO，找到FIFO Generator并双击打开FIFO IP核。

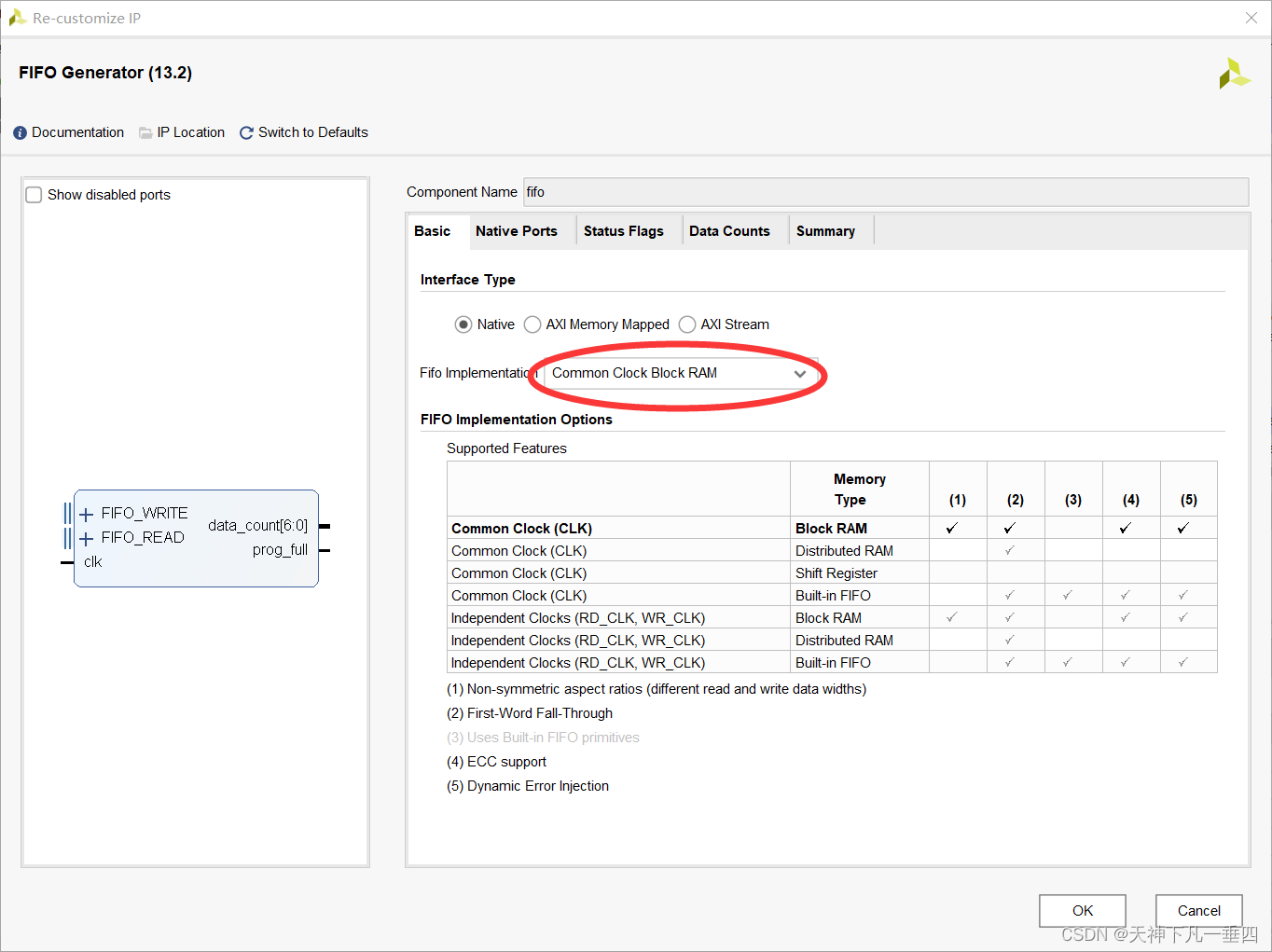

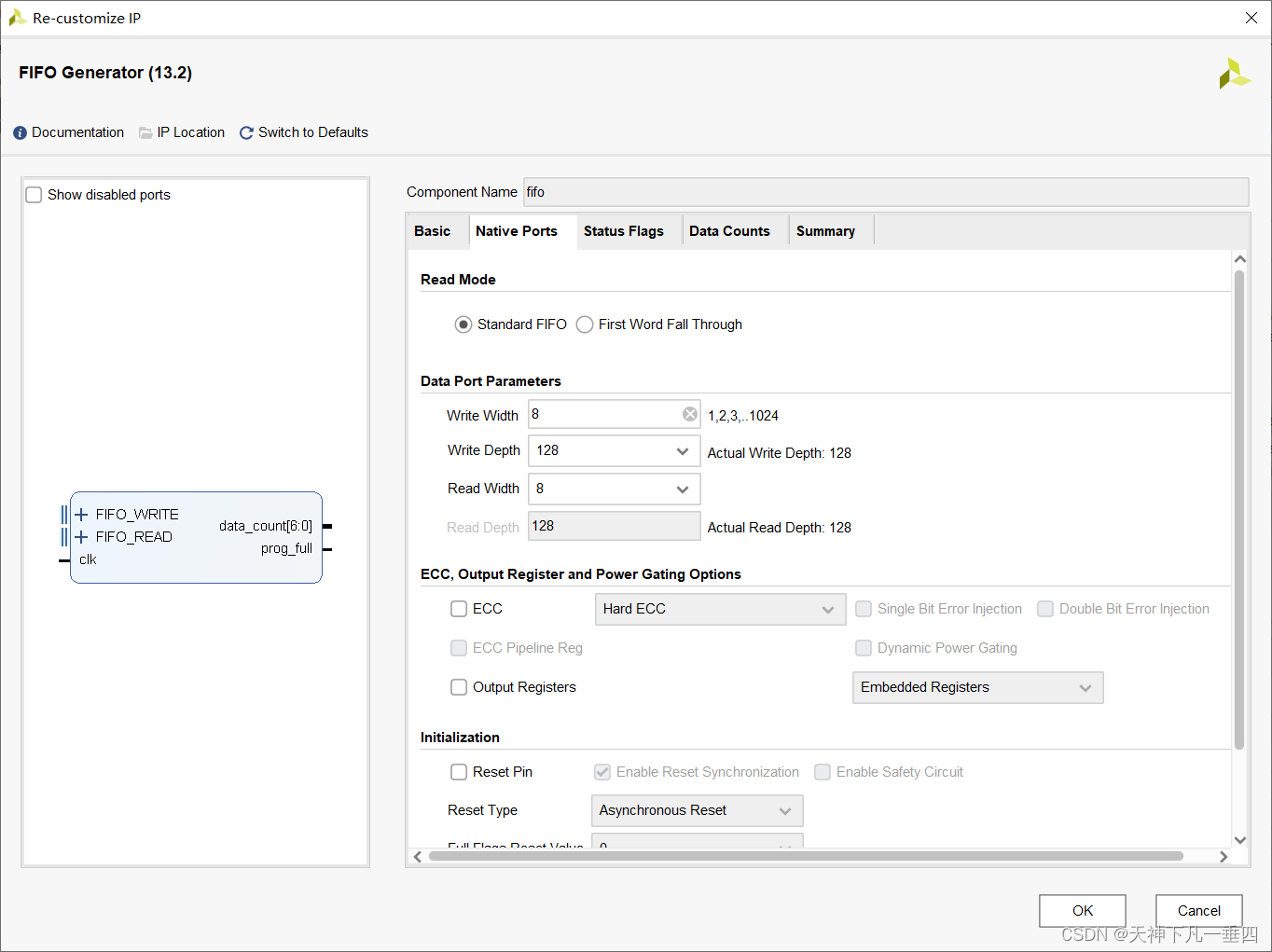

         根据需求可选择同步FIFO和异步FIFO，此处选择同步FIFO。

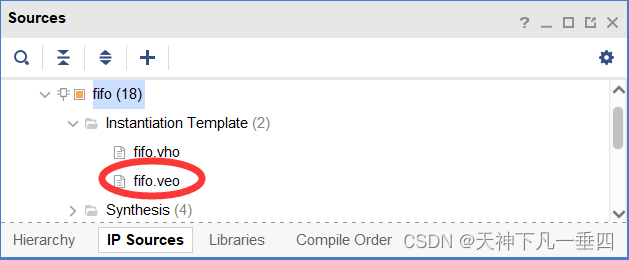

         FIFO生成好以后打开IP Sources的.veo文件找到例化。

三、uart头文件中引入FIFO

`timescale 1ns / 1ps

module uart(
    input           clk,
    input           rx,
    output          tx
    );

// ================pll================//
wire    clk_50m;
wire    rst;
wire    locked;
assign  rst = locked;
pll pll_inst
   (
    .clk_out1(clk_50m),     // output clk_out1
    .reset(1'b0), // input reset
    .locked(locked),       // output locked
    .clk_in1(clk));      // input clk_in1

//==============串口使能模块==========//
wire    tx_en;
wire    rx_en;
uart_en
#(
    .BPS     (115200    )   ,
    .sysclk  (50_000_000)
)
uart_en_inst
(
    .clk       (clk_50m),
    .rst       (locked),
    .rx_en     (rx_en),
    .tx_en     (tx_en)
    );

//=============串口接收模块===========//
wire    rx;
wire    rx_data_vld;
wire [7:0]  rx_data;
wire    rx_end;
uart_rx
#(
    .PARITY ("NONE"),
    .STOP   (1     )
)
uart_rx_inst
(
    .clk           (clk_50m),
    .rst           (locked),
    .rx_en         (rx_en),
    .tx_en         (tx_en),
    .rx            (rx),
    .rx_data       (rx_data),
    .rx_end        (rx_end),
    .rx_data_vld   (rx_data_vld)
    );

//=============串口发送模块===========//

wire    tx_ack;
wire    tx;
uart_tx
#(
    .PARITY ("NONE"),
    .STOP   (1     )
)
uart_tx_inst
(
    .clk           (clk_50m),
    .rst           (locked),
    .tx_data_vld   (tx_data_vld),
    .tx_data       (tx_data),
    .tx_en         (tx_en),
    .tx_ack        (tx_ack),
    .tx            (tx)
    );

//===========fifo=====================//
wire    wr_en;
reg    rd_en;
reg [7:0]  tx_data;
wire [7:0]  fifo_out;
reg tx_data_vld;

reg [2:0]state;
always@(posedge clk or negedge rst)
if(!rst)
begin
    rd_en<=0;
    tx_data<=0;
    tx_data_vld<=0;
    state<=0;
end
else
begin
    case(state)
        0:  begin
                rd_en<=0;
                tx_data<=0;
                tx_data_vld<=0;
            if(!empty)
                state<=1;
            end
        1:  begin
                rd_en<=1;
                state<=2;
            end
        2:  begin						//等待状态
                rd_en<=0;
                state<=3;
            end
        3:  begin
                tx_data<=fifo_out;
                tx_data_vld<=1;
                state<=4;
            end
        4:  begin
            if(tx_ack)
                begin
                tx_data_vld<=0;
                state<=5;
                end
            end
        5:  begin
            if(!tx_ack)
                state<=0;
            end
        default:state<=0;
    endcase
end

wire [6:0] data_count;
wire    empty;
fifo fifo_inst (
  .clk(clk_50m),                // input wire clk
  .din(rx_data),                // input wire [7 : 0] din
  .wr_en(rx_data_vld),            // input wire wr_en
  .rd_en(rd_en),            // input wire rd_en
  .dout(fifo_out),              // output wire [7 : 0] dout
  .full(full),              // output wire full
  .empty(empty),            // output wire empty
  .data_count(data_count),  // output wire [6 : 0] data_count
  .prog_full(prog_full)    // output wire prog_full
);

endmodule
