谈及如何启动，首先得看看 启动文件 了，STM32启动文件由汇编了语言编写，很多小伙伴使用stm32单片机很久了也对其不是很了解，在此做了一下整理，顺便分析给大家。
了解stm32启动文件有助于大家对其运行状态的理解，其中主要的三件事就是，栈和堆的初始化、定位中断向量表、调用Reset Handler。
1、上电后的运行顺序（为什么不从main函数开始执行？）
2、向量表中定义了哪些中断，是如何处理的？
……
首先来看看启动文件相关指令
| 指令 | 指令功能 |
|---|---|
| EQU | 给数字常量取一个符号名，相当于C语言中的define |
| IF,ELSE,ENDIF | 汇编条件分支语句，跟C语言的if else类似 |
| SPACE | 分配内存空间 |
| AREA | 汇编一个新的代码段或者数据段 |
| PRESERVE8 | 当前文件堆栈需按照8字节对齐 |
| EXPORT | 声明一个标号具有全局属性，可被外部的文件使用 |
| DCD | 以字为单位分配内存，要求4字节对齐，并要求初始化这些内存 |
| PROC | 定义子程序，与ENDP成对使用，表示子程序结束 |
| IMPORT | 声明标号来自外部文件，跟C语言中的EXTERN关键字类似 |
| B | 无条件跳转到一个标号 |
| END | 到达文件的末尾，文件结束 |
| LDR | 从存储器中加载字到一个寄存器中 |
| BL | 跳转到由寄存器/标号给出的地址，并把跳转前的下条指令地址保存到LR |
| BLX | 跳转到由寄存器给出的地址，并根据寄存器的LSE确定处理器的状态，还要把跳转前的下条指令地址保存到LR |
| BX | 跳转到由寄存器/标号给出的地址，不用返回 |
| ALIGN | 编译器对指令或者数据的存放地址进行对齐，一般需要跟一个立即数，缺省表示4字节对齐。 |
| WEAK | 弱定义，如果外部文件声明了一个标号，则优先使用外部文件定义的标号，如果外部文件没有定义也不出错。 |
启动文件代码如下，做了详细的注释
1、栈——Stack
; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
; <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Stack_Size EQU 0x00000400 ;宏定义的伪指令，相当于等于，类似与C中的define；定义栈(Stack_Size )的大小，1024Byte，1K
AREA STACK, NOINIT, READWRITE, ALIGN=3 ;定义一块的数据段或代码段，段名为STACK，不初始化，可读可写，8（2^3）字节对齐
Stack_Mem SPACE Stack_Size ;分配一块名叫Stack_Mem空间，单位为字节，大小为Stack_Size（1KB），并初始化
__initial_sp ;标号__initial_sp紧挨着SPACE语句放置，表示栈的结束地址，即栈顶地址，栈是由高向低生长的。
栈的作用是用于局部变量，函数调用，函数形参等的开销，栈的大小不能超过内部SRAM的大小。如果编写的程序比较大，定义的局部变量很多，那么就需要修改栈的大小。当程序出现了莫名奇怪的错误，并进入了硬fault的时候，这时你就要考虑下是不是栈不够大，溢出了。
2、堆——Heap
; <h> Heap Configuration
; <o> Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Heap_Size EQU 0x00000200 ;定义堆(Heap_Siz)的大小为512Byte
AREA HEAP, NOINIT, READWRITE, ALIGN=3 ;定义一块的数据段或代码段，段名为HEAP，不初始化，可读可写，8（2^3）字节对齐
__heap_base ;堆的起始地址
Heap_Mem SPACE Heap_Size ;分配一块名叫Heap_Mem空间，单位为字节，大小为Heap_Size（1KB），并初始化
__heap_limit ;堆的结束地址
堆是由低向高生长的，跟栈的生长方向相反。堆主要用来动态内存的分配，像malloc()函数申请的内存就在堆上面。
PRESERVE8 ;当前堆栈需要按8字节对齐
THUMB ;兼容THUMB指令
THUBM是ARM以前的指令集，只兼容16位，而ARM指令兼容32位，但现在Cortex-M系列的都使用THUMB-2指令集，THUMB-2是32位的，兼容16位和32位的指令。
3、向量表
; Vector Table Mapped to Address 0 at Reset
AREA RESET, DATA, READONLY ;定义一块的数据段，段名为RESET，只读
EXPORT __Vectors ;用EXPORT在程序中声明一个全局的标号,声明全局变量__Vectors
EXPORT __Vectors_End ;声明全局变量__Vectors_End
EXPORT __Vectors_Size ;声明全局变量__Vectors_Size
声明__Vectors、__Vectors_End和__Vectors_Size这三个标号具有全局属性，可供外部的文件调用。
当内核响应了一个发生的异常后，对应的异常服务就会执行。为了决定异常服务的入口地址，内核使用了"向量表查表机制"。这里使用一张向量表。向量表其实是一个WORD（32 位）的数组，就像一个指针数组，每个下标表示一个异常，里面的值就是异常服务程序地址。向量表在地址空间中的位置是可以设置的，通过NVIC 中的一个重定位寄存器来指出向量表的地址。在复位后，该寄存器的值为0。因此，在地址0 （即FLASH 地址0）处必须包含一张向量表，用于初始时的异常分配，决定程序下一步的跳转，所以该表映射在0x0000 0000地址上。
DCD指令以字为单位分配内存,伪指令，用于分配一段字内存单元，并用伪指令中的expr初始化，分配的内存需要字对齐，一般可用来定义数据表格或其它常数。在向量表中，DCD分配了一堆内存，并且以ISR的入口地址,当内核响应了一个发生的异常后，对应的异常服务程序就会被执行。
;中断向量表
__Vectors DCD __initial_sp ; Top of Stack ;栈顶地址
DCD Reset_Handler ; Reset Handler ;默认程序上电复位从这里开始执行
DCD NMI_Handler ; NMI Handler ;不可屏蔽中断。 RCC 时钟安全系统(CSS) 连接到 NMI 向量
DCD HardFault_Handler ; Hard Fault Handler ;
DCD MemManage_Handler ; MPU Fault Handler ;
DCD BusFault_Handler ; Bus Fault Handler ;
DCD UsageFault_Handler ; Usage Fault Handler ;
DCD 0 ; Reserved ;
DCD 0 ; Reserved ;
DCD 0 ; Reserved ;
DCD 0 ; Reserved ;
DCD SVC_Handler ; SVCall Handler ;
DCD DebugMon_Handler ; Debug Monitor Handler ;
DCD 0 ; Reserved ;
DCD PendSV_Handler ; PendSV Handler ;
DCD SysTick_Handler ; SysTick Handler ;
;
; External Interrupts ;
DCD WWDG_IRQHandler ; Window Watchdog ;
DCD PVD_IRQHandler ; PVD through EXTI Line detect ;
DCD TAMPER_IRQHandler ; Tamper ;
DCD RTC_IRQHandler ; RTC ;
DCD FLASH_IRQHandler ; Flash ;
DCD RCC_IRQHandler ; RCC ;
DCD EXTI0_IRQHandler ; EXTI Line 0 ;
DCD EXTI1_IRQHandler ; EXTI Line 1 ;
DCD EXTI2_IRQHandler ; EXTI Line 2 ;
DCD EXTI3_IRQHandler ; EXTI Line 3 ;
DCD EXTI4_IRQHandler ; EXTI Line 4 ;
DCD DMA1_Channel1_IRQHandler ; DMA1 Channel 1 ;
DCD DMA1_Channel2_IRQHandler ; DMA1 Channel 2 ;
DCD DMA1_Channel3_IRQHandler ; DMA1 Channel 3 ;
DCD DMA1_Channel4_IRQHandler ; DMA1 Channel 4 ;
DCD DMA1_Channel5_IRQHandler ; DMA1 Channel 5 ;
DCD DMA1_Channel6_IRQHandler ; DMA1 Channel 6 ;
DCD DMA1_Channel7_IRQHandler ; DMA1 Channel 7 ;
DCD ADC1_2_IRQHandler ; ADC1 & ADC2 ;
DCD USB_HP_CAN1_TX_IRQHandler ; USB High Priority or CAN1 TX ;
DCD USB_LP_CAN1_RX0_IRQHandler ; USB Low Priority or CAN1 RX0 ;
DCD CAN1_RX1_IRQHandler ; CAN1 RX1 ;
DCD CAN1_SCE_IRQHandler ; CAN1 SCE ;
DCD EXTI9_5_IRQHandler ; EXTI Line 9..5 ;
DCD TIM1_BRK_IRQHandler ; TIM1 Break ;
DCD TIM1_UP_IRQHandler ; TIM1 Update ;
DCD TIM1_TRG_COM_IRQHandler ; TIM1 Trigger and Commutation ;
DCD TIM1_CC_IRQHandler ; TIM1 Capture Compare ;
DCD TIM2_IRQHandler ; TIM2 ;
DCD TIM3_IRQHandler ; TIM3 ;
DCD TIM4_IRQHandler ; TIM4 ;
DCD I2C1_EV_IRQHandler ; I2C1 Event ;
DCD I2C1_ER_IRQHandler ; I2C1 Error ;
DCD I2C2_EV_IRQHandler ; I2C2 Event ;
DCD I2C2_ER_IRQHandler ; I2C2 Error ;
DCD SPI1_IRQHandler ; SPI1 ;
DCD SPI2_IRQHandler ; SPI2 ;
DCD USART1_IRQHandler ; USART1 ;
DCD USART2_IRQHandler ; USART2 ;
DCD USART3_IRQHandler ; USART3 ;
DCD EXTI15_10_IRQHandler ; EXTI Line 15..10 ;
DCD RTCAlarm_IRQHandler ; RTC Alarm through EXTI Line ;
DCD USBWakeUp_IRQHandler ; USB Wakeup from suspend ;
DCD TIM8_BRK_IRQHandler ; TIM8 Break ;
DCD TIM8_UP_IRQHandler ; TIM8 Update ;
DCD TIM8_TRG_COM_IRQHandler ; TIM8 Trigger and Commutation ;
DCD TIM8_CC_IRQHandler ; TIM8 Capture Compare ;
DCD ADC3_IRQHandler ; ADC3 ;
DCD FSMC_IRQHandler ; FSMC ;
DCD SDIO_IRQHandler ; SDIO ;
DCD TIM5_IRQHandler ; TIM5 ;
DCD SPI3_IRQHandler ; SPI3 ;
DCD UART4_IRQHandler ; UART4 ;
DCD UART5_IRQHandler ; UART5 ;
DCD TIM6_IRQHandler ; TIM6 ;
DCD TIM7_IRQHandler ; TIM7 ;
DCD DMA2_Channel1_IRQHandler ; DMA2 Channel1 ;
DCD DMA2_Channel2_IRQHandler ; DMA2 Channel2 ;
DCD DMA2_Channel3_IRQHandler ; DMA2 Channel3 ;
DCD DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5 ;
__Vectors_End
__Vectors_Size EQU __Vectors_End - __Vectors ;向量表的长度或大小
向量表从FLASH的0地址开始放置，以4个字节为一个单位，地址0存放的是栈顶地址，0X04存放的是复位程序的地址，以此类推。从代码上看，向量表中存放的都是中断服务函数的函数名，可我们知道C语言中的函数名就是一个地址。

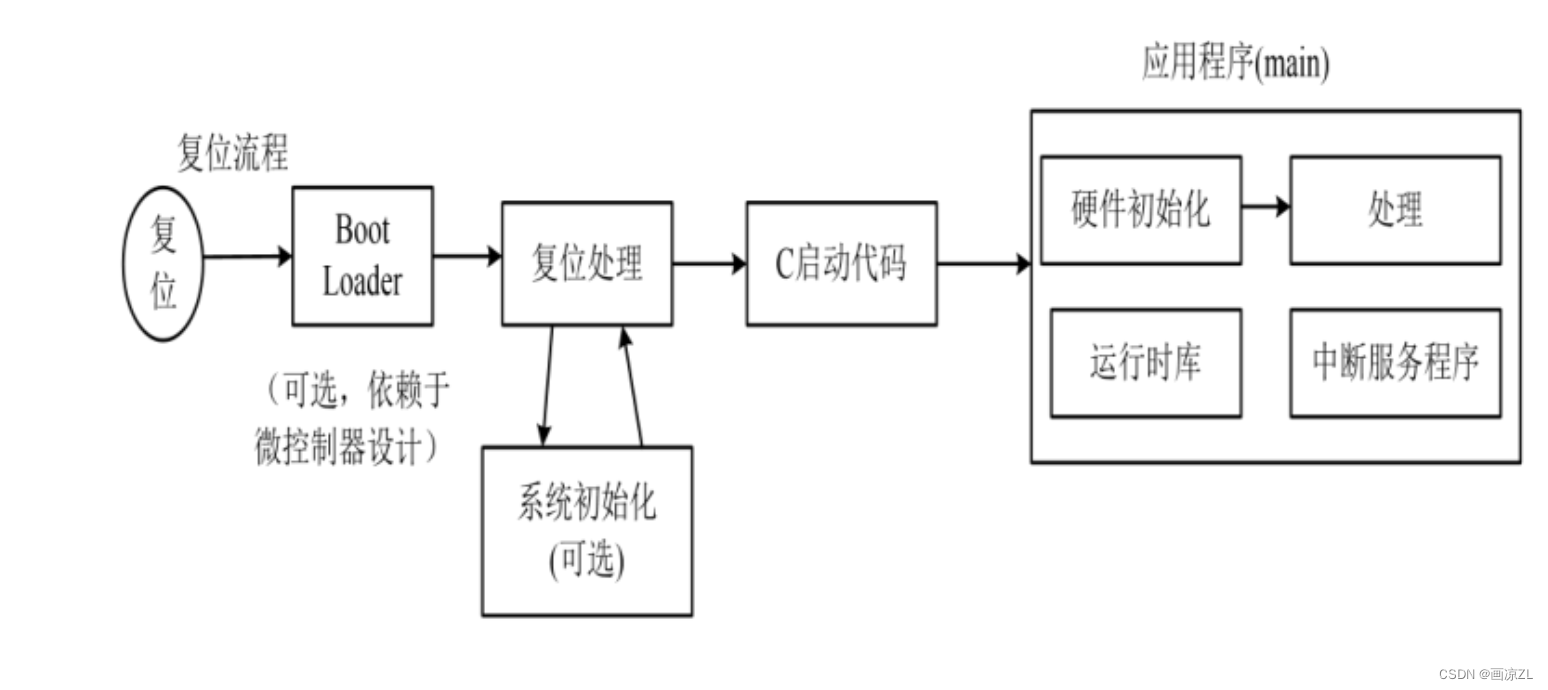

3、复位程序
复位子程序是系统上电后第一个执行的程序 ，调用SystemInit函数初始化系统时钟，然后调用C库函数_mian，最终调用main函数。
AREA |.text|, CODE, READONLY ;定义一个只读的代码段，放在Flash中.text，一般代表代码
; Reset handler
;PROC ENDP：定义子程序的伪指令，分别表示子程序定义的开始和结束两者必须成对出现。类似于C语言的｛｝
;IMPORT：伪指令，指示编译器当前的符号不是在本文件中定义的，而是在其他源文件中定义的，在本源文件中可能引用该符号。类似于C语言的外部声明extern
;WEAK：表示弱定义，如果外部文件优先定义了该标号则首先引用该标号，如果外部文件没有声明也不会出错。这里表示复位子程序可以由用户在其他文件重新实现，这里并不是唯一的。
Reset_Handler PROC ;PROC是子程序定义的伪指令，与后面的ENDP结合相当与一个子函数
EXPORT Reset_Handler [WEAK] ;可以在其他地方重写Reset_Handler这个函数（如其他地方有定义，则不执行这个）
IMPORT __main ;IMPORT表明其后面内容是从其他地方定义的，告诉编译器，外部定义了这个__main
IMPORT SystemInit ;告诉编译器，外部定义了这个SystemInit，即系统初始化函数，是系统上电之后执行的第一个函数，主要初始化系统时钟
LDR R0, =SystemInit ;加载SystemInit程序地址到R0寄存器
BLX R0 ;跳转到R0寄存器去执行系统初始化代码，同时保存返回当前函数并执行下一条指令的地址，即下一行指令
LDR R0, =__main ;加载main程序地址到R0寄存器
BX R0 ;执行__main函数（即标准C的库函数）主要作用是初始化用户堆栈并且在最后调用main函数，并且不用返回到当前函数
ENDP ;子函数结束
4、 中断服务程序
在启动文件里面已经帮我们写好所有中断的中断服务函数，跟我们平时写的中断服务函数不一样的就是这些函数都是空的，真正的中断复服务程序需要我们在外部的C文件里面重新实现，这里只是提前占了一个位置而已。如果我们在使用某个外设的时候，开启了某个中断，但是又忘记编写配套的中断服务程序或者函数名写错，那当中断来临的时，程序就会跳转到启动文件预先写好的空的中断服务程序中，并且在这个空函数中无线循环，即程序就死在这里。
; Dummy Exception Handlers (infinite loops which can be modified)
;中断向量表其他函数
;和复位程序相比，可知启动文件里面的这些中断复位程序都是空的，而真正相关的中断复位程序是需要我们在外部C文件编写
;实现的，如果外部没有实现相应的中断复位，发生了相关中断就会跳转这些空程序，循环死在这里
NMI_Handler PROC ;同上解释
EXPORT NMI_Handler [WEAK] ;可以在其他的地方定义该函数，当发生该中断时就会进入重定义的函数
B . ;无条件跳转到此处，即在这里无 限循环，卡死程序
ENDP ;结束该函数
;下面函数同上
HardFault_Handler\
PROC
EXPORT HardFault_Handler [WEAK]
B .
ENDP
MemManage_Handler\
PROC
EXPORT MemManage_Handler [WEAK]
B .
ENDP
BusFault_Handler\
PROC
EXPORT BusFault_Handler [WEAK]
B .
ENDP
UsageFault_Handler\
PROC
EXPORT UsageFault_Handler [WEAK]
B .
ENDP
SVC_Handler PROC
EXPORT SVC_Handler [WEAK]
B .
ENDP
DebugMon_Handler\
PROC
EXPORT DebugMon_Handler [WEAK]
B .
ENDP
PendSV_Handler PROC
EXPORT PendSV_Handler [WEAK]
B .
ENDP
SysTick_Handler PROC
EXPORT SysTick_Handler [WEAK]
B .
ENDP
Default_Handler PROC
EXPORT WWDG_IRQHandler [WEAK]
EXPORT PVD_IRQHandler [WEAK]
EXPORT TAMPER_IRQHandler [WEAK]
EXPORT RTC_IRQHandler [WEAK]
EXPORT FLASH_IRQHandler [WEAK]
EXPORT RCC_IRQHandler [WEAK]
EXPORT EXTI0_IRQHandler [WEAK]
EXPORT EXTI1_IRQHandler [WEAK]
EXPORT EXTI2_IRQHandler [WEAK]
EXPORT EXTI3_IRQHandler [WEAK]
EXPORT EXTI4_IRQHandler [WEAK]
EXPORT DMA1_Channel1_IRQHandler [WEAK]
EXPORT DMA1_Channel2_IRQHandler [WEAK]
EXPORT DMA1_Channel3_IRQHandler [WEAK]
EXPORT DMA1_Channel4_IRQHandler [WEAK]
EXPORT DMA1_Channel5_IRQHandler [WEAK]
EXPORT DMA1_Channel6_IRQHandler [WEAK]
EXPORT DMA1_Channel7_IRQHandler [WEAK]
EXPORT ADC1_2_IRQHandler [WEAK]
EXPORT USB_HP_CAN1_TX_IRQHandler [WEAK]
EXPORT USB_LP_CAN1_RX0_IRQHandler [WEAK]
EXPORT CAN1_RX1_IRQHandler [WEAK]
EXPORT CAN1_SCE_IRQHandler [WEAK]
EXPORT EXTI9_5_IRQHandler [WEAK]
EXPORT TIM1_BRK_IRQHandler [WEAK]
EXPORT TIM1_UP_IRQHandler [WEAK]
EXPORT TIM1_TRG_COM_IRQHandler [WEAK]
EXPORT TIM1_CC_IRQHandler [WEAK]
EXPORT TIM2_IRQHandler [WEAK]
EXPORT TIM3_IRQHandler [WEAK]
EXPORT TIM4_IRQHandler [WEAK]
EXPORT I2C1_EV_IRQHandler [WEAK]
EXPORT I2C1_ER_IRQHandler [WEAK]
EXPORT I2C2_EV_IRQHandler [WEAK]
EXPORT I2C2_ER_IRQHandler [WEAK]
EXPORT SPI1_IRQHandler [WEAK]
EXPORT SPI2_IRQHandler [WEAK]
EXPORT USART1_IRQHandler [WEAK]
EXPORT USART2_IRQHandler [WEAK]
EXPORT USART3_IRQHandler [WEAK]
EXPORT EXTI15_10_IRQHandler [WEAK]
EXPORT RTCAlarm_IRQHandler [WEAK]
EXPORT USBWakeUp_IRQHandler [WEAK]
EXPORT TIM8_BRK_IRQHandler [WEAK]
EXPORT TIM8_UP_IRQHandler [WEAK]
EXPORT TIM8_TRG_COM_IRQHandler [WEAK]
EXPORT TIM8_CC_IRQHandler [WEAK]
EXPORT ADC3_IRQHandler [WEAK]
EXPORT FSMC_IRQHandler [WEAK]
EXPORT SDIO_IRQHandler [WEAK]
EXPORT TIM5_IRQHandler [WEAK]
EXPORT SPI3_IRQHandler [WEAK]
EXPORT UART4_IRQHandler [WEAK]
EXPORT UART5_IRQHandler [WEAK]
EXPORT TIM6_IRQHandler [WEAK]
EXPORT TIM7_IRQHandler [WEAK]
EXPORT DMA2_Channel1_IRQHandler [WEAK]
EXPORT DMA2_Channel2_IRQHandler [WEAK]
EXPORT DMA2_Channel3_IRQHandler [WEAK]
EXPORT DMA2_Channel4_5_IRQHandler [WEAK]
WWDG_IRQHandler
PVD_IRQHandler
TAMPER_IRQHandler
RTC_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Channel1_IRQHandler
DMA1_Channel2_IRQHandler
DMA1_Channel3_IRQHandler
DMA1_Channel4_IRQHandler
DMA1_Channel5_IRQHandler
DMA1_Channel6_IRQHandler
DMA1_Channel7_IRQHandler
ADC1_2_IRQHandler
USB_HP_CAN1_TX_IRQHandler
USB_LP_CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_IRQHandler
TIM1_UP_IRQHandler
TIM1_TRG_COM_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTCAlarm_IRQHandler
USBWakeUp_IRQHandler
TIM8_BRK_IRQHandler
TIM8_UP_IRQHandler
TIM8_TRG_COM_IRQHandler
TIM8_CC_IRQHandler
ADC3_IRQHandler
FSMC_IRQHandler
SDIO_IRQHandler
TIM5_IRQHandler
SPI3_IRQHandler
UART4_IRQHandler
UART5_IRQHandler
TIM6_IRQHandler
TIM7_IRQHandler
DMA2_Channel1_IRQHandler
DMA2_Channel2_IRQHandler
DMA2_Channel3_IRQHandler
DMA2_Channel4_5_IRQHandler
B .
ENDP
;ALIGN：对指令或者数据存放的地址进行对齐，后面会跟一个立即数。缺省表示 4 字节对齐
ALIGN ;对齐
5、用户堆栈初始化

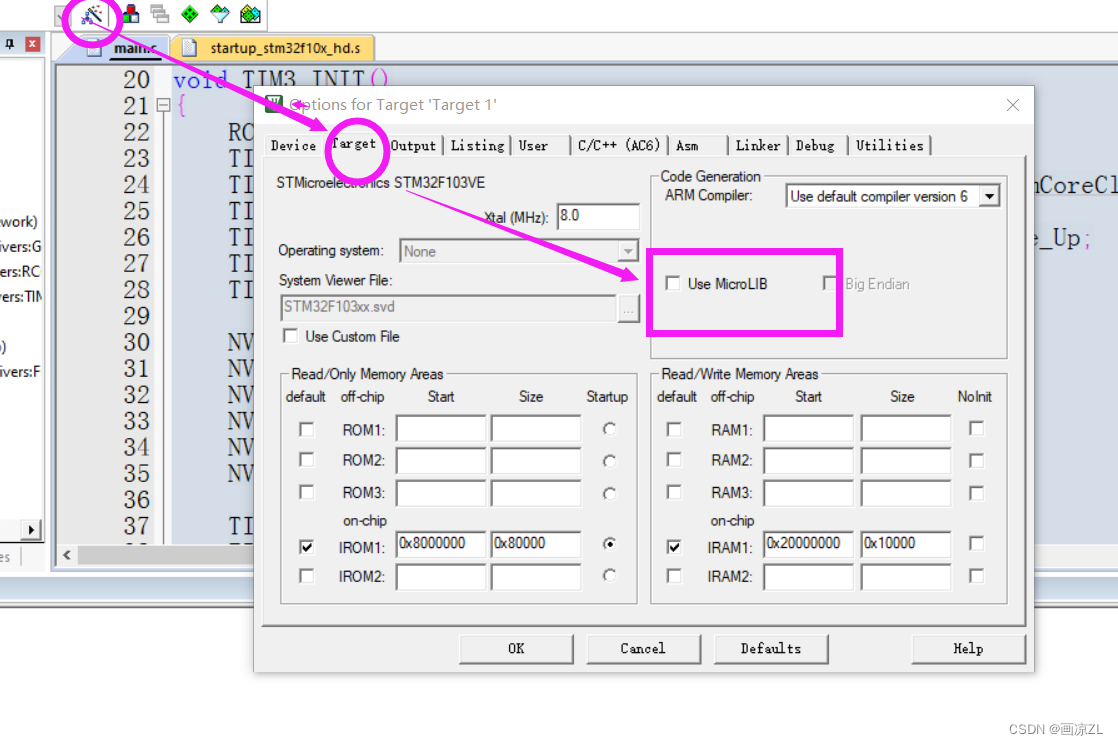

用户栈和堆初始化,由 C 库函数_main 来完成，首先判断是否定义了__MICROLIB ，如果定义了这个宏则赋予标号__initial_sp（栈顶地址）、 __heap_base（堆起始地址）、__heap_limit（堆结束地址）全局属性，可供外部文件调用。有关这个宏我们在 KEIL 里面配置。
然后堆栈的初始化就由 C 库函数_main 来完成。如 果没 有 定 义 __MICROLIB ， 则 才 用 双 段 存 储 器 模 式 ， 且 声 明 标 号__user_initial_stackheap 具有全局属性，让用户自己来初始化堆栈。IF,ELSE,ENDIF：汇编的条件分支语句，跟 C 语言的 if ,else 类似 ,END：文件结束。
; User Stack and Heap initialization
IF :DEF:__MICROLIB ;同C语言的if
EXPORT __initial_sp ;声明全局变量__initial_sp
EXPORT __heap_base ;声明全局变量__heap_base
EXPORT __heap_limit ;声明全局变量__heap_limit
ELSE ;同C语言的else
IMPORT __use_two_region_memory ;外部定义__use_two_region_memory
EXPORT __user_initial_stackheap ;声明全局变量__user_initial_stackheap
__user_initial_stackheap ;标号
LDR R0, = Heap_Mem ;加载Heap_Mem到R0
LDR R1, =(Stack_Mem + Stack_Size) ;加载(Stack_Mem + Stack_Size)到R1
LDR R2, = (Heap_Mem + Heap_Size) ;加载(Heap_Mem + Heap_Size)到R2
LDR R3, = Stack_Mem ;加载Stack_Mem到R3
BX LR ;跳转到LR寄存器
ALIGN ;对齐
ENDIF ;同C语言的endif
END ;伪指令表示汇编源文件已结束
STM32的堆栈是存放在SRAM中的，分配堆栈大小需要考虑SRAM容量，堆在使用时会从低地址往上加，而栈是从__initial_sp开始往下减。可以通过修改startup.s文件来设置堆栈大小，只需要修改startup.s文件中的Stack_Size和Heap_Size即可。

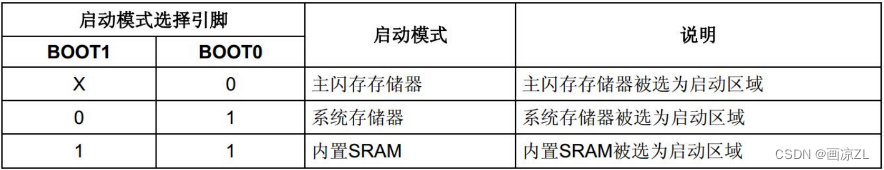

同时支持三种启动方式，如下图：
在CortexM3中规定上电后CPU是从0地址开始执行，但是中断向量表却被烧写在0x0800 0000地址里(第一种启动方式，即Flash memory启动方式)，因此当选择从主Flash启动模式时，芯片一上电，Flash的0x0800 0000地址被映射到0地址处，不影响CortexM3内核的读取，所以这时的CortexM3内核既可以在0地址处访问中断向量表，也可以在0x08000000地址处访问中断向量表，而代码还是在0x08000000地址处存储的。
启动方式相关内容可以参考一下这位博主
扫一扫
1728
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
