🔥 内容介绍

本文旨在深入研究基于VF（电压/频率）控制的三相逆变器仿真模型。三相逆变器作为电力电子技术的核心组成部分，在工业传动、新能源发电以及不间断电源（UPS）等领域发挥着至关重要的作用。其中，VF控制作为一种简单、易于实现的开环控制策略，因其良好的动态性能和较低的成本而得到广泛应用。本文将首先阐述三相逆变器的基本工作原理及数学模型，继而详细介绍VF控制策略的核心思想及其实现方式。在此基础上，我们将构建基于MATLAB/Simulink平台的仿真模型，对VF控制策略下的三相逆变器进行多方面的仿真研究。研究内容包括但不限于稳态输出特性、动态响应特性以及负载变化对系统性能的影响。通过仿真结果的分析，我们将评估VF控制的优劣势，并探讨其在实际应用中可能遇到的问题及潜在的改进方向。本文的研究对于理解和应用三相逆变器以及VF控制策略具有重要的理论意义和实践价值。

关键词：三相逆变器；VF控制；仿真模型；MATLAB/Simulink；电力电子

引言

电力电子技术是现代工业发展的重要基石，其核心在于对电能进行高效、灵活的控制和变换。逆变器作为一种重要的电力电子变换装置，能够将直流电能转换为交流电能，广泛应用于各种交流电源场合。其中，三相逆变器因其能够提供稳定的三相交流电源而占据主导地位。在众多的逆变器控制策略中，VF控制以其简单、鲁棒的特点，尤其适用于对动态性能要求不高、成本敏感的开环控制系统，如风机、水泵等变频调速场合。

随着计算机技术的飞速发展，仿真技术已成为研究电力电子系统性能的重要手段。通过构建精确的仿真模型，可以在不搭建物理原型的情况下，对系统的行为进行预测和分析，极大地缩短了研发周期，降低了成本。MATLAB/Simulink作为一种功能强大的仿真软件，提供了丰富的电力电子模块库，为三相逆变器及其控制系统的仿真研究提供了便利的平台。

本文的研究正是基于这一背景，旨在深入探讨基于VF控制的三相逆变器仿真模型。通过构建详细的仿真模型并进行全面的仿真实验，我们将系统地研究VF控制策略在三相逆变器中的应用效果，评估其性能，并为实际工程应用提供参考依据。

第一章三相逆变器的基本原理与数学模型

1三相逆变器的工作原理

三相逆变器主要由直流电源、功率开关器件（如IGBT、MOSFET等）、续流二极管以及滤波电路等组成。其核心工作原理是通过控制功率开关器件的通断状态，将直流电源按照特定的顺序切换，从而在交流侧产生可控的交流电压。

典型的三相逆变器拓扑结构为三相桥式逆变器，由六个功率开关器件和六个反并联续流二极管组成。通过控制上、下桥臂开关管的互补通断，可以实现对输出相电压的控制。通常采用PWM（脉宽调制）技术来控制开关管的通断时间，以实现对输出电压幅值和频率的精确控制。

第二章基于VF控制的三相逆变器控制策略

VF控制，即电压/频率控制，是一种开环控制策略，其核心思想是保持逆变器输出电压的有效值与输出频率之间存在一定的比例关系。这种控制方式通常用于对输出电压频率可调但幅值变化不大的应用场合，例如感应电机的变频调速。

2.1 VF控制的基本原理

VF控制的基本原理是基于感应电机的磁通方程。对于一台工作在额定频率和额定电压下的感应电机，其气隙磁通是恒定的。当需要改变电机的转速时，可以通过改变电源频率来实现。为了保持电机气隙磁通的恒定，需要同时调整电源电压，使其与频率保持一定的比例关系。

在实际应用中，通常采用PWM技术来实现对逆变器输出电压幅值和频率的控制。例如，通过改变PWM载波的频率可以改变输出频率，通过改变调制比（调制波的幅值与载波幅值的比值）可以改变输出电压的幅值。

2.2 VF控制的实现方式

VF控制的实现框图相对简单，主要包括频率给定、电压给定以及PWM调制模块。

频率给定：根据实际需求设定所需的输出频率。
电压给定：根据设定的频率，按照一定的比例关系（即VF曲线）计算出所需的输出电压幅值。典型的VF曲线为线性关系，但在低频段可能会进行电压补偿以克服定子电阻压降的影响。
PWM调制：根据给定的输出电压幅值和频率，生成相应的PWM控制信号，驱动逆变器的功率开关器件工作。常用的PWM调制技术包括SPWM（正弦脉宽调制）、SVPWM（空间矢量脉宽调制）等。SPWM技术实现简单，但SVPWM技术可以提高直流母线电压利用率，减小谐波含量。

VF控制是一种开环控制策略，其控制精度受到负载变化、直流母线电压波动等因素的影响。因此，在对控制精度要求较高的场合，通常会采用闭环控制策略，如矢量控制或直接转矩控制。然而，对于一些对动态性能要求不高的应用，VF控制仍然是一种有效且经济的控制方案。

第三章基于MATLAB/Simulink的仿真模型构建

为了研究基于VF控制的三相逆变器性能，本文将在MATLAB/Simulink平台上构建仿真模型。Simulink提供了丰富的电力电子模块，可以方便地搭建逆变器主电路和控制电路。

3.1 逆变器主电路模型

逆变器主电路模型主要包括直流电压源、三相桥式逆变器模块、三相负载（通常为电阻感性负载）以及可能的滤波电路。在Simulink的Simscape Electrical库中，可以找到现成的“Three-Phase Bridge”模块，该模块集成了六个理想的或非理想的开关器件和续流二极管，方便搭建三相逆变器。直流电压源可以使用“DC Voltage Source”模块表示。三相负载可以使用“Three-Phase Series RLC Load”模块表示，通过设置电阻R和电感L的值来模拟实际负载。为了模拟更加真实的逆变器输出波形，通常还需要在输出端添加三相LC滤波器，以滤除PWM开关产生的谐波。

3.2 VF控制模块模型

VF控制模块模型主要包括频率给定模块、VF曲线生成模块、PWM调制模块以及门极驱动信号生成模块。

频率给定模块：可以使用“Constant”模块或“Step”模块来模拟恒定或阶跃变化的频率给定信号。
VF曲线生成模块：可以使用“Fcn”模块或“Lookup Table”模块来实现电压与频率之间的比例关系。对于线性的VF曲线，可以直接使用乘法模块实现。对于带有低频补偿的VF曲线，可以使用分段函数或查找表来实现。
PWM调制模块：Simulink提供了多种PWM调制模块，如“PWM Generator (2-Level)”模块，该模块可以根据调制波和载波生成PWM信号。调制波通常为正弦波，载波为三角波或锯齿波。为了实现三相输出，需要生成三相正弦调制波。
门极驱动信号生成模块：PWM调制模块输出的是开关管的触发信号，需要通过逻辑模块和延迟模块来模拟实际的门极驱动电路，确保上下桥臂开关管的互补通断，并设置死区时间以避免直通。

将逆变器主电路模型和VF控制模块模型连接起来，就可以构建完整的基于VF控制的三相逆变器仿真模型。在构建过程中，需要注意模块之间的信号连接、单位设置以及参数的配置。

第四章仿真实验与结果分析

在构建完成仿真模型后，我们将进行一系列仿真实验，以研究基于VF控制的三相逆变器的性能。

4.1 稳态输出特性仿真

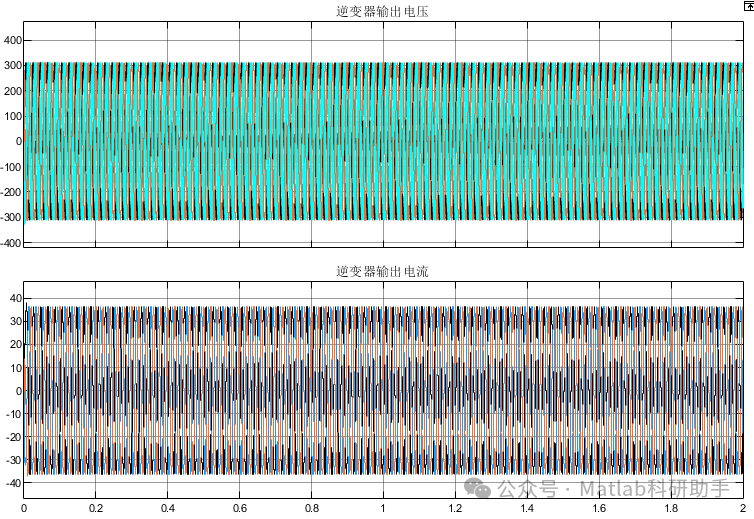

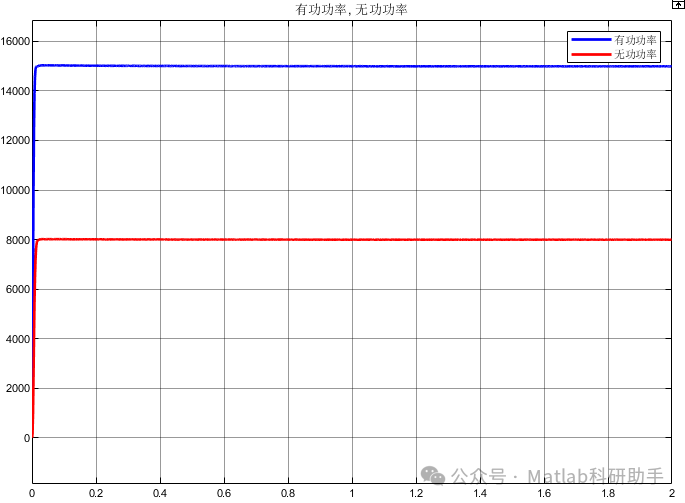

首先进行稳态输出特性仿真，通过设置不同的频率给定值，观察逆变器输出电压和电流波形。在仿真过程中，可以记录输出电压的有效值和频率，并与VF曲线进行对比。通过调整负载参数，可以观察不同负载下的输出波形和畸变情况。例如，可以模拟纯电阻负载、纯感性负载以及电阻感性负载。仿真结果将展示VF控制在稳态下的输出性能，包括输出电压幅值、频率、波形质量以及谐波含量等。

4.2 动态响应特性仿真

接着进行动态响应特性仿真，例如模拟频率或电压给定值的阶跃变化，观察逆变器输出电压和电流的动态响应过程。由于VF控制是一种开环控制，其动态响应速度主要取决于控制系统本身的延迟以及滤波电路的惯性。仿真结果将展示系统在频率或电压突变时的跟踪能力和稳定性能。

4.3 负载变化对系统性能的影响仿真

进一步研究负载变化对系统性能的影响。例如，在逆变器稳态运行时，突然改变负载的阻值或感值，观察输出电压和电流的变化情况。由于VF控制没有电流或电压闭环，负载的变化会直接影响输出电流，进而可能影响输出电压的波形和幅值。仿真结果将揭示VF控制在应对负载扰动时的鲁棒性。

4.4 死区时间对输出波形的影响仿真

在实际的逆变器中，为了避免上下桥臂开关管的直通而损坏器件，通常会在门极驱动信号中设置死区时间。死区时间会引入电压畸变，尤其是在输出电压较低时。通过在仿真模型中引入死区时间模块，可以研究死区时间对输出波形的影响，并评估不同死区时间对波形畸变程度的影响。

通过对以上仿真结果的详细分析，我们可以全面评估基于VF控制的三相逆变器的性能特点。例如，VF控制在频率调节方面具有良好的性能，但在电压幅值控制方面可能存在一定的误差，且对负载变化较为敏感。输出电压波形可能存在一定的谐波，尤其是在低频和轻载情况下。死区时间的存在会进一步引入电压畸变。

第五章仿真结果分析与讨论

通过第四章的仿真实验，我们可以得到一系列输出电压、电流波形以及相关的数据。本章将对这些仿真结果进行详细的分析和讨论。

5.1 稳态性能分析

稳态仿真结果将展示VF控制下逆变器输出电压的有效值与频率之间的关系是否符合预设的VF曲线。通过对输出电压和电流波形进行傅里叶分解，可以分析其谐波含量，评估输出波形的质量。在不同负载条件下，对比输出波形的差异，可以了解负载对稳态性能的影响。通常情况下，感性负载有助于抑制电流谐波，但可能导致输出电压波形畸变。

5.2 动态性能分析

动态响应仿真结果将展示系统在频率或电压突变时的响应速度和超调量。由于VF控制是开环的，其动态响应通常不如闭环控制系统。仿真结果可以帮助我们了解VF控制的动态响应特点，为实际应用中的参数设置提供参考。例如，在变频调速系统中，需要考虑加速和减速过程中的动态响应。

5.3 负载变化影响分析

负载变化对输出波形和幅值的影响是VF控制的一个重要局限性。通过仿真结果，我们可以量化负载变化对输出性能的影响程度。在感性负载下，由于电流滞后，输出电压波形可能会受到影响。在电阻性负载下，输出电压波形可能相对较好。了解负载变化的影响有助于在实际应用中选择合适的VF控制策略和滤波方案。

5.4 死区时间影响分析

死区时间仿真结果将直观地展示死区时间对输出电压波形的影响，尤其是低压输出时出现的电压“凹陷”现象。通过对比不同死区时间下的波形，可以评估死区时间对波形畸变程度的影响。在实际应用中，需要根据功率开关器件的特性合理设置死区时间，并在控制策略中考虑死区时间补偿。

通过对仿真结果的全面分析，我们可以得出基于VF控制的三相逆变器的性能评估结论。尽管存在一些局限性，VF控制因其简单性和成本优势，在特定应用领域仍然具有重要的价值。

第六章 VF控制的优缺点与改进方向

基于前文的仿真研究，我们可以总结基于VF控制的三相逆变器的优缺点：

优点：

简单易实现：
控制算法简单，计算量小，对硬件要求较低。
成本低廉：
相较于闭环控制策略，无需复杂的传感器和控制算法，降低了系统成本。
鲁棒性较好：
对系统参数变化和外部干扰具有一定的容忍度，适用于一些对控制精度要求不高的场合。

缺点：

控制精度有限：
开环控制，对负载变化和直流母线电压波动敏感，难以实现精确的电压和频率控制。
动态响应较慢：
开环控制，动态响应速度受限于系统惯性，难以应对快速变化的控制需求。
输出波形质量受限：
输出电压波形可能存在谐波，尤其是在低频和轻载情况下。

基于VF控制的局限性，可以考虑以下改进方向：

电压补偿：
在低频段对输出电压进行补偿，以克服定子电阻压降的影响，保证电机气隙磁通的恒定。
死区时间补偿：
在控制算法中加入死区时间补偿环节，以减小死区时间引入的电压畸变。
开环电流控制：
在VF控制的基础上加入开环电流控制，通过预估负载电流来调整输出电压，提高控制精度。
与闭环控制结合：
对于对控制精度要求较高的应用，可以在VF控制的基础上加入电压或电流闭环，形成半闭环或全闭环控制系统，但会增加系统的复杂性和成本。
更高级的调制策略：
采用SVPWM等更高级的PWM调制策略，可以提高直流母线电压利用率，减小谐波含量。

第七章结论与展望

本文对基于VF控制的三相逆变器仿真模型进行了深入研究。通过构建MATLAB/Simulink仿真模型，对VF控制策略下的逆变器在稳态、动态以及负载变化等多种工况下的性能进行了仿真分析。仿真结果验证了VF控制的简单性和易实现性，同时也揭示了其在控制精度和动态响应方面的局限性。文章总结了VF控制的优缺点，并探讨了潜在的改进方向。

研究表明，基于VF控制的三相逆变器适用于对控制精度要求不高、成本敏感的开环控制系统，如风机、水泵等变频调速场合。然而，对于需要高精度、快速动态响应的应用，如伺服系统和新能源发电并网，VF控制可能无法满足要求，需要采用更先进的闭环控制策略。

未来的研究可以进一步深入探讨基于VF控制的改进策略，如电压补偿、死区时间补偿以及开环电流控制等，并通过仿真和实验验证其有效性。同时，可以研究不同PWM调制策略对VF控制性能的影响，并探索VF控制与其他控制策略的结合应用。此外，可以考虑更加复杂的负载模型和非理想因素（如开关器件的损耗和温度效应）对VF控制性能的影响，使仿真模型更加贴近实际系统。

总而言之，本文基于VF控制的三相逆变器仿真模型研究为理解和应用三相逆变器以及VF控制策略提供了重要的理论和实践基础。通过不断深入的研究和探索，将进一步推动电力电子技术在各领域的应用和发展。
