🔥 内容介绍

心电图（ECG）信号是临床上重要的生理信号之一，它反映了心脏电活动的规律性。然而，原始采集的心电图信号往往包含各种噪声和伪差，例如基线漂移、工频干扰、肌电干扰等。这些噪声会严重影响信号的质量和后续的分析，例如心率变异性分析、 QRS 波群检测、ST 段偏移分析等。因此，对心电图信号进行预处理是至关重要的步骤。本文旨在深入探讨心电图信号预处理中的几个关键环节：去趋势化基线漂移、分析信号功率谱、设计并应用低通 IIR 滤波器平滑信号，以及研究并补偿滤波器引入的延迟。

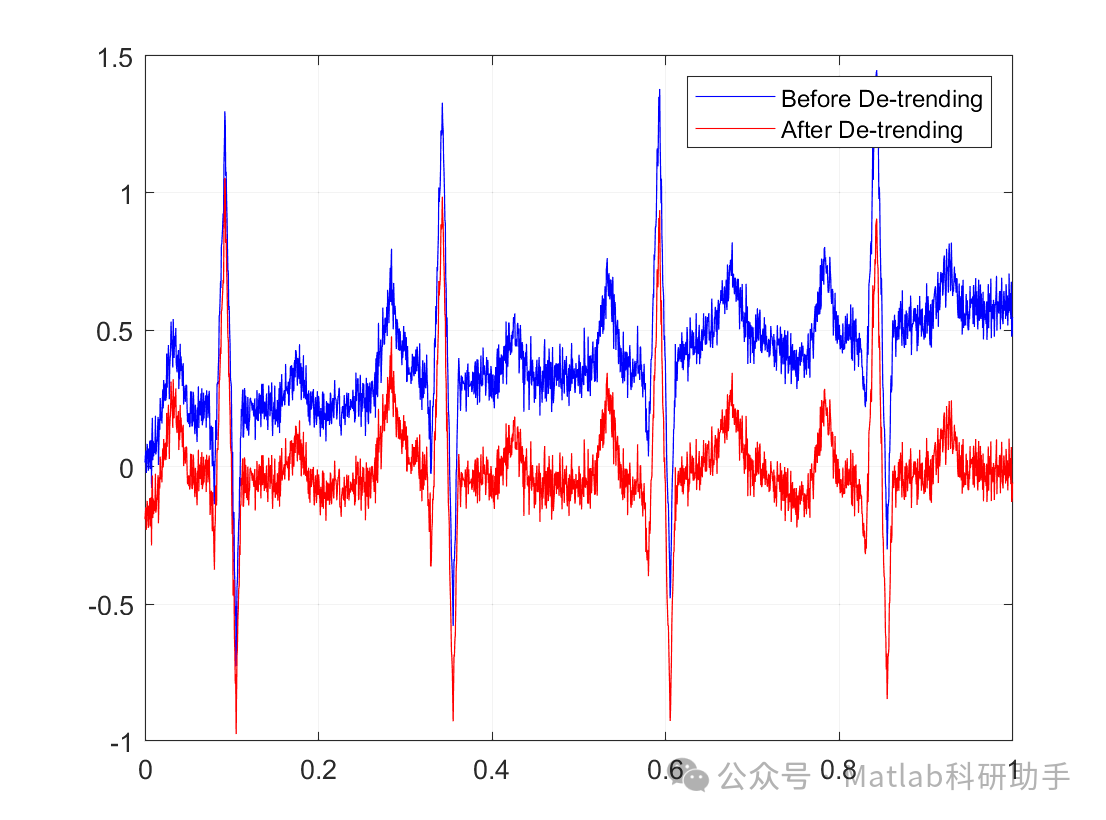

一、心电图信号的基线漂移及其去趋势化

心电图信号的基线漂移是一种常见的低频噪声，表现为整个信号波形在纵轴上缓慢或快速地上下移动。其产生原因多种多样，包括患者呼吸、身体运动、电极与皮肤接触不良、设备自身漂移等。基线漂移的存在会使得对 P 波、QRS 波群和 T 波的幅度测量以及 ST 段的偏移分析变得困难和不准确。因此，去除基线漂移是心电图信号预处理的首要任务之一。

去除基线漂移的方法主要可以分为两类：时域方法和频域方法。时域方法主要包括多项式拟合、移动平均法和中值滤波法。多项式拟合是将基线漂移建模为一个低阶多项式，并通过最小二乘法拟合信号中的非QRS波段或整个信号，然后从原始信号中减去拟合的多项式。这种方法在基线漂移变化缓慢时效果较好，但对于快速变化的基线漂移或包含尖锐伪差的信号则效果不佳。移动平均法和中值滤波法则通过在滑动窗口内计算信号的平均值或中值来估计基线，并将其从原始信号中减去。中值滤波对尖峰噪声具有较好的鲁棒性，但可能对QRS波群的形态造成一定影响。

频域方法则基于基线漂移的低频特性。将心电图信号进行傅里叶变换，并在频域中对低频分量进行衰减或去除，然后再进行逆傅里叶变换得到去趋势化的信号。常用的频域方法包括高通滤波器。通过设计一个截止频率较低的高通滤波器，可以将低频的基线漂移分量滤除。然而，需要注意的是，过于陡峭的高通滤波器可能会对心电图信号的低频成分，例如 T 波和 P 波，造成一定程度的失真。

在实际应用中，选择何种去趋势化方法取决于基线漂移的特点和信号的质量。对于变化缓慢的基线漂移，多项式拟合或移动平均法可能足够。对于包含运动伪差引起的快速基线漂移，基于小波变换的多尺度分解方法也是一种有效的选择，它可以在不同尺度上分离基线漂移和心电图信号。

二、心电图信号的功率谱分析

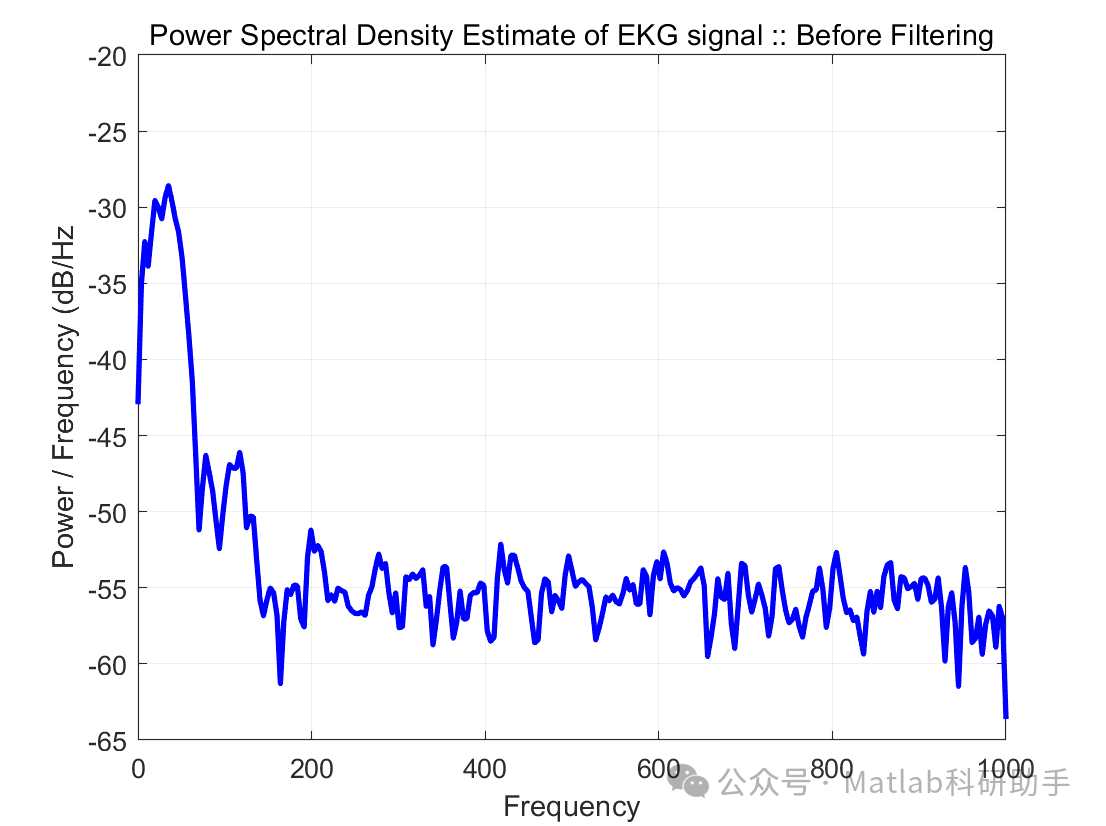

对心电图信号进行功率谱分析可以揭示信号在不同频率上的能量分布，从而帮助我们理解信号的构成及其受到的噪声影响。功率谱密度 (PSD) 通常采用 Welch 方法估计，它将信号分段、加窗并计算每个段的傅里叶变换，然后对所有段的功率谱进行平均。

心电图信号的功率谱通常呈现出以下特点：在较低频率（< 0.5 Hz）存在显著的基线漂移能量；在 0.5 Hz 到 40 Hz 之间是心电信号的主要能量分布区域，其中 QRS 波群的能量集中在 5 Hz 到 25 Hz 之间，T 波和 P 波的能量则分布在更低的频率；在 50 Hz 或 60 Hz 处可能存在明显的工频干扰峰；在更高频率（> 50 Hz）可能存在肌电干扰。

通过分析心电图信号的功率谱，我们可以直观地看到基线漂移的频率范围、工频干扰的存在与否以及主要心电成分的频率范围。这些信息对于设计后续的滤波器至关重要。例如，如果我们发现功率谱在 50 Hz 处存在尖锐的峰值，则需要设计一个陷波滤波器来去除工频干扰。如果基线漂移在 0.5 Hz 以下能量很高，则高通滤波器的截止频率可以设定在该频率附近。

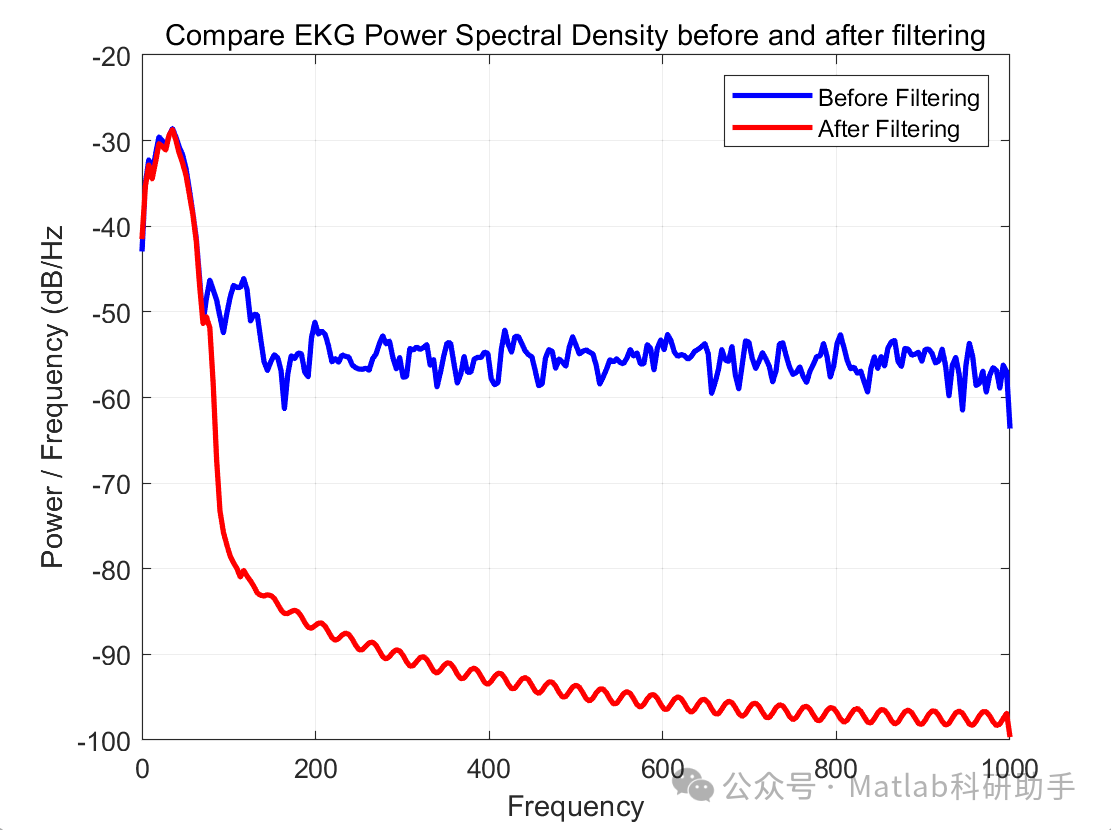

功率谱分析不仅有助于理解信号的噪声成分，还可以用于评估滤波器的效果。通过比较滤波前后信号的功率谱，我们可以看到特定频率范围的能量是否得到了有效衰减，从而判断滤波器是否达到了预期的效果。

三、低通 IIR 滤波器设计与平滑信号

心电图信号中除了基线漂移和工频干扰外，还常常包含高频噪声，如肌电干扰、电极接触噪声等。这些高频噪声会使得心电图波形变得毛躁不平，影响对波形特征的准确识别。低通滤波器是去除高频噪声、平滑信号的常用工具。数字滤波器可以分为有限脉冲响应 (FIR) 滤波器和无限脉冲响应 (IIR) 滤波器。相较于 FIR 滤波器，IIR 滤波器在相同的滤波性能下通常具有更低的阶数，因此计算量更小，实现更高效。然而，IIR 滤波器的一个重要缺点是它们通常会引入非线性相位延迟，这对于需要保留波形相对位置的分析（如 QRS 波群检测和心率变异性分析）而言是一个需要解决的问题。

常用的 IIR 滤波器类型包括 Butterworth、Chebyshev 和 Elliptic 滤波器。Butterworth 滤波器在通带和阻带都具有平坦的频率响应，但阻带衰减相对缓慢。Chebyshev 滤波器在通带或阻带（或两者）具有波纹，但阻带衰减 steeper。Elliptic 滤波器在通带和阻带都具有波纹，但在给定的阶数下具有最陡峭的过渡带。选择何种类型的滤波器取决于所需的滤波性能和对波纹的容忍度。

对于心电图信号的平滑处理，通常需要设计一个低通滤波器来衰减高于心电信号主要频率范围的高频噪声。滤波器的截止频率选择取决于具体的应用和信号的特性。例如，如果主要关注 QRS 波群，可以将截止频率设定在 40-50 Hz 左右，以去除肌电干扰等高频噪声。如果还需要分析 T 波，可能需要选择稍低的截止频率，但要权衡噪声去除效果和对信号的失真。

IIR 滤波器的设计通常基于模拟滤波器的原型，然后通过双线性变换等方法将其离散化。设计过程包括确定滤波器的阶数、截止频率和滤波器类型。这些参数的选择需要权衡滤波效果、滤波器复杂度以及引入的延迟。

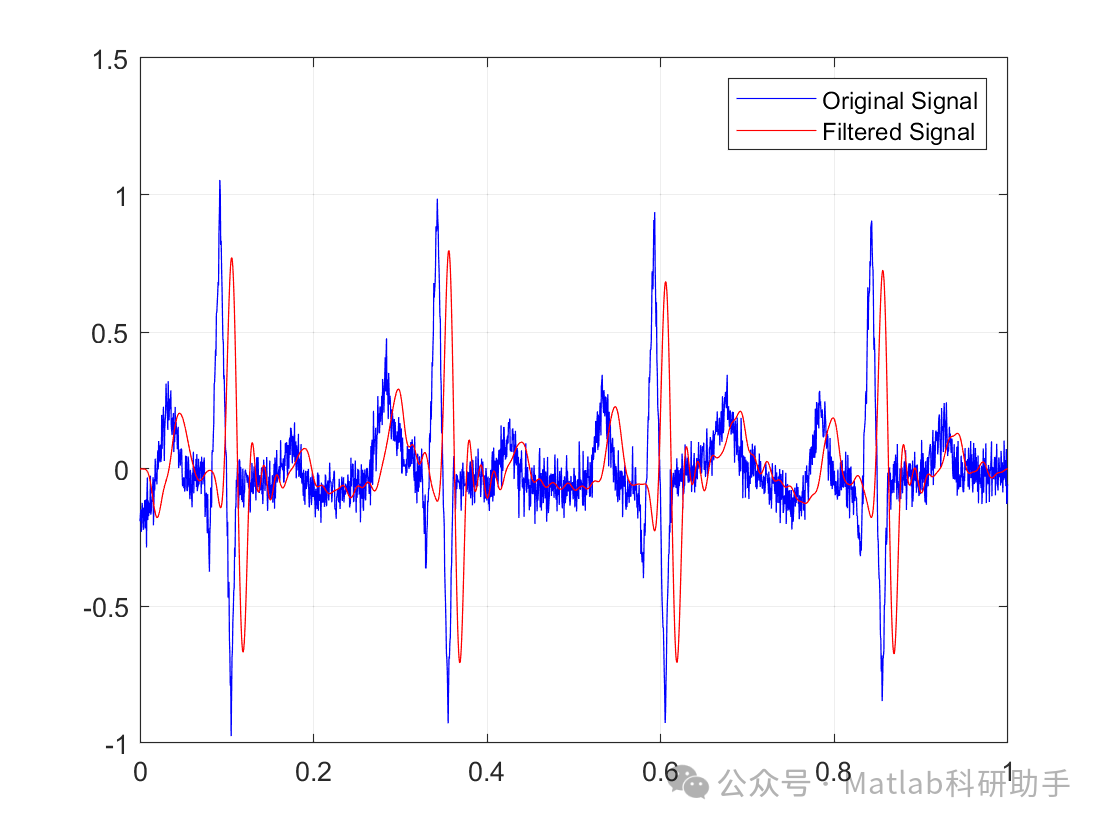

对心电图信号应用低通 IIR 滤波器后，高频噪声得到有效衰减，信号变得更加平滑，波形特征更加清晰。这有助于后续的特征提取和分析。

四、滤波器引起的延迟及其补偿研究

IIR 滤波器的一个固有特性是会引入相位延迟，不同频率分量通过滤波器的时间不同，导致输出信号相对于输入信号在时间轴上发生偏移和波形畸变（非线性相位延迟）。这种延迟对于需要精确定位信号特征的分析是不可接受的。例如，在计算心率变异性时，需要精确测量相邻 QRS 波峰之间的时间间隔，滤波器的延迟会影响测量结果。

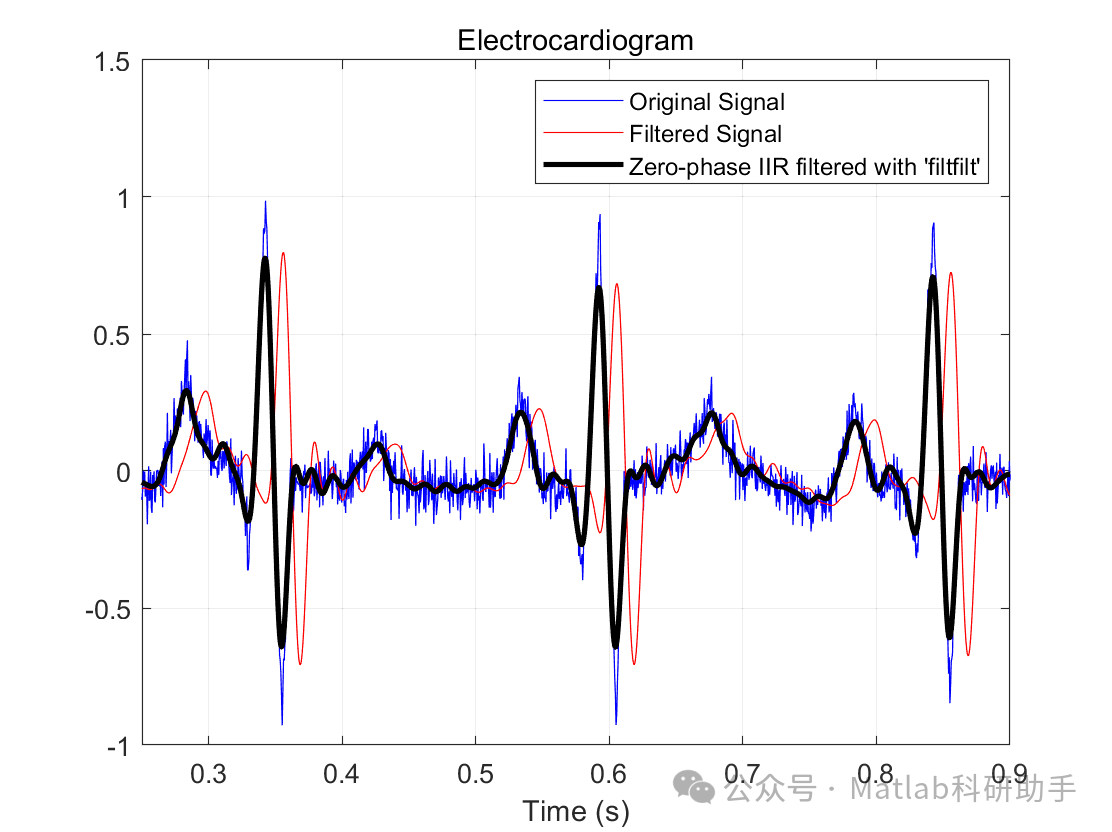

为了解决 IIR 滤波器引入的延迟问题，可以采用多种补偿方法。一种常用的方法是双向滤波（Zero-phase filtering）。双向滤波通过两次应用滤波器来实现零相位延迟。首先，将信号正向通过滤波器；然后，将正向滤波器的输出信号反转，再次通过相同的滤波器；最后，将第二次滤波器的输出信号再次反转。由于第二次滤波器的延迟与第一次滤波器的延迟方向相反，两次滤波的延迟相互抵消，从而实现零相位延迟。双向滤波的代价是计算量增加了一倍，且可能在信号的起始和结束部分引入边界效应，需要进行适当的处理（如填充零或复制边缘数据）。

另一种补偿方法是估计并移除延迟。如果滤波器的群延迟（群延迟是相位延迟对频率的导数，反映了不同频率分量通过滤波器的时间）已知或可以估计，则可以通过将输出信号在时间轴上向前移动相应的延迟量来补偿。然而，IIR 滤波器的群延迟通常是频率的函数（即存在非线性相位），简单地整体移动并不能完全消除波形畸变。

对于更复杂的应用，可以考虑设计线性相位 IIR 滤波器。然而，线性相位 IIR 滤波器的设计比标准 IIR 滤波器复杂得多，且通常需要更高的阶数来实现相同的滤波性能。

在实际应用中，双向滤波是补偿 IIR 滤波器延迟最常用的方法，因为它能够完全消除相位延迟，从而保持信号的波形形态。虽然引入了边界效应和计算量增加，但在许多心电图分析应用中，保留精确的波形相对位置更为重要。

结论

对心电图信号进行有效的预处理是获得可靠分析结果的基础。本文深入探讨了心电图信号预处理中的几个关键环节：去趋势化基线漂移、分析信号功率谱、设计并应用低通 IIR 滤波器平滑信号，以及研究并补偿滤波器引入的延迟。

去趋势化通过去除低频的基线漂移，为后续分析奠定基础。功率谱分析揭示了信号的频率成分和噪声分布，为滤波器设计提供了重要依据。低通 IIR 滤波器能够有效去除高频噪声，平滑信号，但其引入的延迟必须得到有效补偿。双向滤波作为一种常用的补偿方法，能够实现零相位延迟，是保留心电信号波形形态的重要手段。

未来的研究可以在更先进的去趋势化方法（如基于独立成分分析或小波变换的方法）、更优化的 IIR 滤波器设计以及更精确的延迟估计和补偿技术方面展开。此外，结合机器学习等技术，开发自适应的滤波和去噪算法，以应对不同个体、不同噪声环境下心电图信号的复杂性，是心电信号处理领域的重要发展方向。通过不断深入研究和实践，我们能够更有效地提高心电图信号的质量，从而为临床诊断和治疗提供更准确、可靠的信息。
