🔥 内容介绍

在现代控制理论与系统辨识领域，准确获取动态系统的数学模型是进行有效分析、设计和控制的前提。参数辨识作为一项关键任务，旨在通过观测系统的输入输出数据，或仅凭系统在自然激励下的响应数据，来确定系统的内部结构和参数。在诸多辨识方法中，随机子空间辨识（Stochastic Subspace Identification，SSI）凭借其处理多输入多输出（MIMO）系统、能够直接辨识状态空间模型以及对噪声具有较好的鲁棒性等优点，在工程实践中得到了广泛应用，尤其是在结构健康监测、模态分析和振动控制等领域。

本文旨在对随机子空间辨识方法进行深入探讨，阐述其基本原理、核心算法及其在实际应用中的优势与挑战。我们将从随机系统的建模出发，引出子空间辨识的理论基础，并详细介绍 SSI 的主要算法流程，最后分析其在实际应用中的特点和潜在的改进方向。

1. 随机系统的建模与子空间理论基础

与传统的基于输入输出数据的辨识方法（如最小二乘法、最大似然法）不同，随机子空间辨识主要针对的是在环境激励下（如风载、海浪、交通荷载等）自由响应的随机系统。这类系统通常缺乏可控的输入信号，其输出响应主要由系统的内部动力学特性以及外部随机激励共同决定。因此，建立一个能够描述这种随机特性的数学模型至关重要。

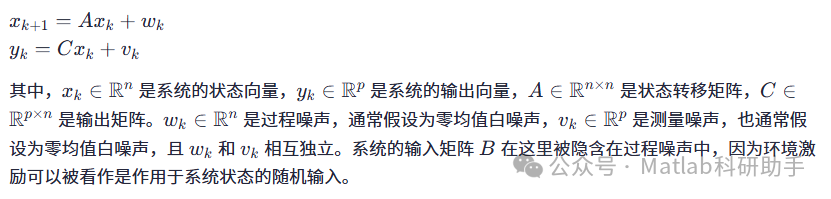

随机系统的常用模型是离散时间线性时不变（LTI）状态空间模型，其形式如下：

xk+1=Axk+wk

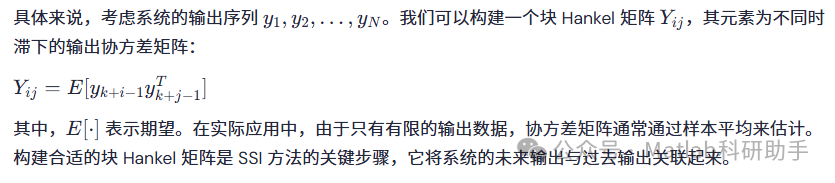

随机子空间辨识的核心思想是利用输出数据的协方差信息来构造一个数据驱动的 Hankel 矩阵。Hankel 矩阵的结构与系统的状态空间模型之间存在着紧密的联系，通过对 Hankel 矩阵进行奇异值分解（Singular Value Decomposition，SVD），可以揭示系统的可观测子空间。进一步，通过分析不同时滞下的 Hankel 矩阵，可以从可观测子空间中提取出系统的动力学参数 AA 和 CC。

理论上，一个足够大的 Hankel 矩阵可以通过系统的脉冲响应序列来构建，而对于随机系统，脉冲响应与系统的协方差函数存在着紧密联系。子空间辨识方法正是巧妙地利用了这种联系，避免了直接估计脉冲响应的复杂性。

2. 随机子空间辨识的主要算法流程

随机子空间辨识方法存在多种变体，但其核心流程通常包括以下几个主要步骤：

2.1 数据准备与分块

首先，将采集到的输出数据 ykyk 进行适当的预处理，例如去均值、滤波等。然后，将输出数据按照一定的时间窗口进行分块，构建数据 Hankel 矩阵。常见的构建方式是将数据分为“过去”块和“未来”块：

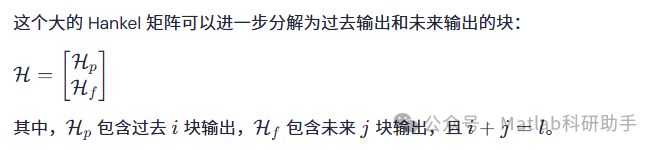

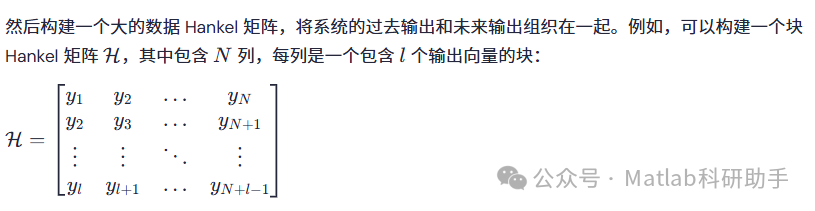

Yp=[y1y2⋮yi],Yf=[yi+1yi+2⋮yi+j然后构建一个大的数据 Hankel 矩阵，将系统的过去输出和未来输出组织在一起。例如，可以构建一个块 Hankel 矩阵 H

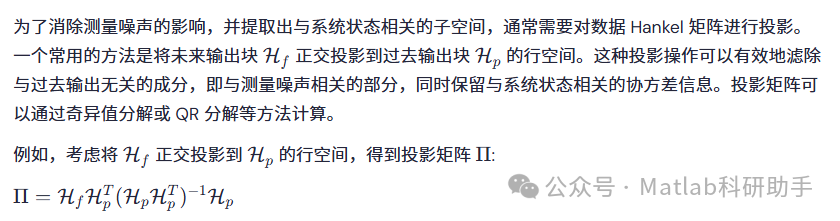

2.2 数据矩阵的投影

在实际应用中，为了避免矩阵求逆，通常采用更数值稳定的方法，例如利用 QR 分解或 SVD。

另一种常用的投影方法是基于数据的扩展可观测性矩阵和扩展可控性矩阵的思想，将数据矩阵分解为与系统状态和噪声相关的部分。通过适当的投影，可以分离出与系统状态相关的子空间。

2.3 奇异值分解与系统阶数估计

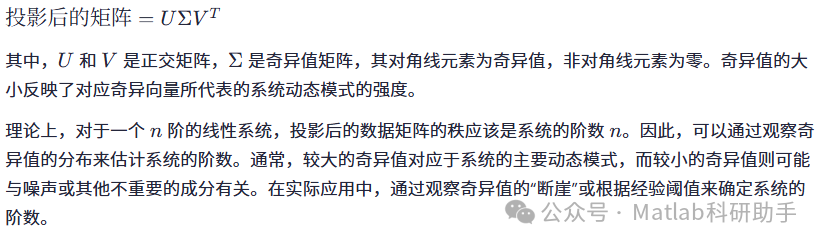

对投影后的数据矩阵进行奇异值分解是 SSI 方法的核心步骤之一。投影后的矩阵包含了系统可观测性矩阵和状态协方差矩阵的信息。对该矩阵进行 SVD 可以得到其奇异值和奇异向量。

2.4 状态空间矩阵的提取

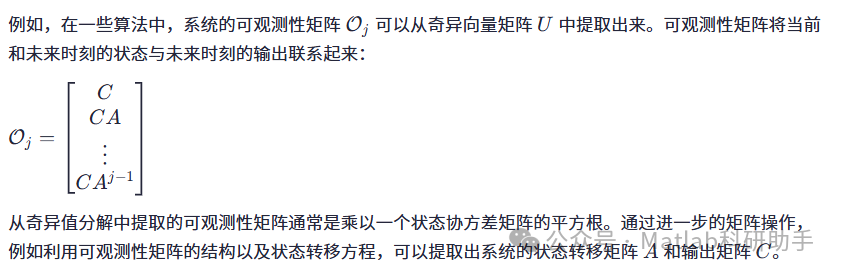

在确定了系统的阶数 nn 之后，可以从奇异值分解的结果中提取与系统状态空间模型相关的矩阵。具体方法因不同的 SSI 算法变体而异。

2.5 模型构建与验证

在提取了状态空间矩阵 AA 和 CC 后，就得到了辨识出的系统状态空间模型。对于随机系统，过程噪声和测量噪声的协方差矩阵也可以通过进一步的计算得到。

辨识出的模型需要进行验证，以评估其准确性。常用的验证方法包括：

模态分析：

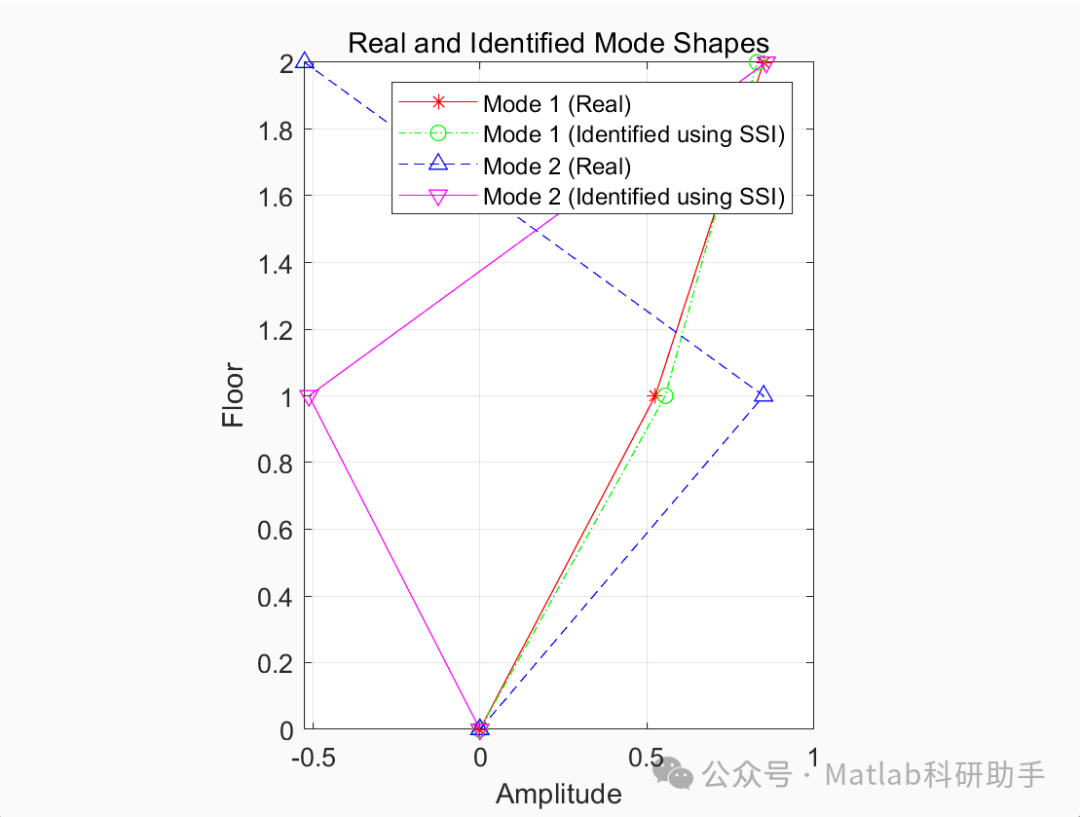

计算辨识模型的状态转移矩阵的特征值，提取系统的固有频率和阻尼比，并与经验值或理论值进行比较。
输出预测：
利用辨识模型预测系统的未来输出，并与实际观测数据进行比较。
残差分析：
分析模型预测输出与实际输出之间的残差，评估模型的拟合优度。

3. 随机子空间辨识方法的优势

随机子空间辨识方法在实际应用中展现出诸多优势：

直接辨识状态空间模型：
与许多基于输入输出模型的辨识方法不同，SSI 直接辨识系统的状态空间模型，这对于进行基于状态反馈的控制器设计以及系统状态估计非常有利。
适用于 MIMO 系统：
SSI 方法可以自然地处理多输入多输出系统，无需将其分解为多个 SISO 系统进行辨识。
对噪声具有较好的鲁棒性：
通过利用协方差信息和投影技术，SSI 方法能够有效地抑制测量噪声和过程噪声的影响，从而获得更准确的辨识结果。
计算效率高：
基于奇异值分解等线性代数运算，SSI 算法的计算效率相对较高，适用于处理大规模数据。
无需先验模型结构信息：
SSI 方法是数据驱动的，不需要事先假设系统的具体模型结构，只需根据数据进行辨识。

4. 随机子空间辨识方法的挑战与改进方向

尽管 SSI 方法具有显著优势，但也存在一些挑战和潜在的改进方向：

系统阶数的确定：
系统阶数的准确估计对辨识结果至关重要，但实际应用中，奇异值的截断往往依赖于经验判断，存在一定的主观性。发展更鲁棒和自动化的阶数估计方法是一个重要的研究方向。
数据长度的要求：
SSI 方法需要足够长的输出数据才能准确地估计协方差信息，数据长度不足可能导致辨识精度下降。
非线性系统辨识：
SSI 方法主要针对线性系统，对于非线性系统，其适用性受到限制。发展能够处理非线性随机系统的子空间辨识方法是一个前沿研究领域。
计算复杂性：
对于非常大规模的系统或非常长的数据序列，构建和分解大型 Hankel 矩阵的计算负担仍然可能很高。研究更高效的算法或利用分布式计算技术是重要的方向。
噪声模型假设：
SSI 方法通常假设过程噪声和测量噪声是白噪声，当噪声具有其他统计特性时，辨识结果可能会受到影响。研究能够处理更一般噪声模型的 SSI 方法具有实际意义。
实时辨识：
在一些应用场景，例如在线监测，需要进行实时或准实时辨识。传统的 SSI 方法通常是离线处理的，发展在线 SSI 算法是一个挑战。
