集成触发器基于RS触发器和钟控触发器，想要了解可以参考文章RS和钟控触发器。

一、集成触发器

这里介绍的集成触发器是将其他类型的触发器与RS触发器相结合

1.1 集成D触发器

1.逻辑符号

区分同步和异步工作：
当同步时， $\bar{S}_{D}$ 和 $\bar{R}_{D}$ 都为1，表现为D触发器的特征，CP上升沿接收D信号；
异步时，表现为RS触发器的特征

2.特征方程

同步：
$Q^{n+1}=D (\bar{S}_{D}\bar{R}_{D}=1)$

异步：
$Q^{n+1}=S_{D}+\bar{R}_{D}Q^{n} (\bar{S}_{D}+\bar{R}_{D}=1)$

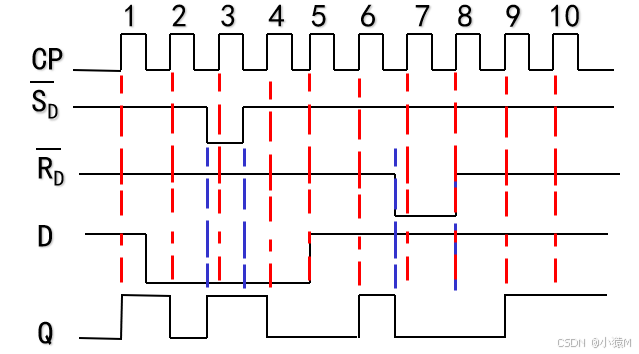

3.时序图

蓝色虚线之间的就是异步工作的情况，如果 $\bar{S}_{D}\bar{R}_{D}\neq 1$ ，Q立即根据RS触发器的特性进行改变

同步时，CP每一次上升沿的时候采集D信号传送给Q

1.2 集成JK触发器

1.逻辑符号

区分同步和异步工作：
当同步时， $\bar{S}_{D}$ 和 $\bar{R}_{D}$ 都为1，表现为JK触发器的特征，CP下降沿接收JK信号；
异步时，表现为RS触发器的特征

2.特征方程

同步：
$Q^{n+1}=J \bar{Q}^{n}+\bar{K} Q^{n}(\bar{S}_{D}\bar{R}_{D}=1)$

异步：
$Q^{n+1}=S_{D}+\bar{R}_{D}Q^{n} (\bar{S}_{D}+\bar{R}_{D}=1)$

3.时序图

蓝色虚线之间的就是异步工作的情况， $\bar{S}_{D}$ 和 $\bar{R}_{D}$ 只要有一个为0，表现为RS触发器，Q立即改变；

同步工作时，JK信号只有在下降沿才被传送到Q

1.3 其他功能触发器

（1）T触发器

1.逻辑符号

2.特征方程

$Q^{n+1}=T\bigoplus Q^{n}$

3.状态转化表

T=0时， $Q^{n+1}=Q^{n}$

T=1时， $Q^{n+1}=\bar{Q}^{n}$

实际上一般由JK触发器来实现其功能，T作为JK触发器的信号输入 $Q^{n+1}=T\bar{Q}^{n}+\bar{T}Q^n$ （与上面两等式一致），在下降沿时采集信息

（2） ${T}'$ 触发器

实现的功能是逻辑取反

1.逻辑符号

${T}'$ 触发器可以由JK触发器（T触发器的实现）或D触发器构成

使用JK触发器时，令输入信号T为1时， $Q^{n+1}=\bar{Q}^{n}$

D触发器的特征方程为 $Q^{n+1}=D$ ，因此将 $\bar{Q}_{}^{n}$ 作为输入就可以得到相反的输出结果

2.特征方程

$Q^{n+1}=\bar{Q}^{n}$

3.时序图

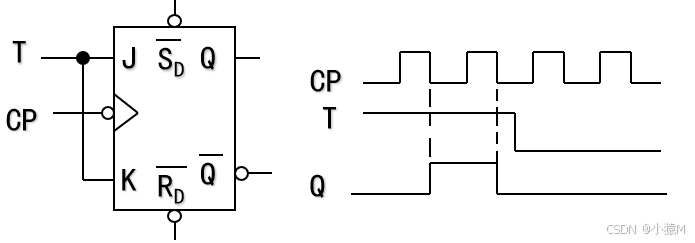

(1)JK触发器构成的T`触发器(下降沿触发)

(2)D触发器构成的T`触发器(上升沿触发)

二、各类触发器的相互转化

最终变成谁，就以谁的特征方程为基准，化成被转化触发器的特征方程形式

2.1 JK触发器转换为D触发器

已知JK触发器的特征方程： $Q^{n+1}=J\bar{Q}^{n}+\bar{K}Q^{n}$

由于 $Q^{n}+\bar{Q}^{n}=1$

触发器的特征方程 $Q^{n+1}=D=D(Q^{n}+\bar{Q}^{n})=D\bar{Q}^{n}+DQ^{n}$

所以 $J=D$ ， $K=\bar{D}$

2.2 JK触发器转换为RS触发器

JK触发器的特征方程： $Q^{n+1}=J\bar{Q}^{n}+\bar{K}Q^{n}$

RS触发器的特征方程： $Q^{n+1}=S+\bar{R}Q^{n}=S(Q^{n}+\bar{Q}^{n})+\bar{R}Q^{n} =(S+\bar{R})Q^{n}+S\bar{Q}^{n}$

利用钟控RS触发器的约束条件:SR=0,可得 $\bar{S}R=\bar{S}R+SR=R$ ，所以 $Q^{n+1}=S\bar{Q}^n+\bar{R}Q^n$

因此J=S , K=R。

2.3 D触发器转换为JK触发器

D触发器方程： $Q^{n+1}=D$

JK触发器的特征方程： $Q^{n+1}=J\bar{Q}^{n}+\bar{K}Q^{n}$

2.4 D触发器转换为RS触发器

D触发器方程： $Q^{n+1}=D$

RS触发器： $Q^{n+1}=S+\bar{R}Q^{n}$

2.5 D触发器转换为T触发器

D触发器方程： $Q^{n+1}=D$
T触发器方程： $Q^{n+1}=T\bigoplus \bar{Q}^n$

于是 $D=T\bigoplus \bar{Q}^n$
