一 PWM
1.简介:
PWM,英文名Pulse Width Modulation,是脉冲宽度调制缩写,它是通过对一系列脉冲的宽度进
行调制,等效出所需要的波形(包含形状以及幅值),对模拟信号电平进行数字编码,也就是说通
过调节占空比的变化来调节信号、能量等的变化,占空比就是指在一个周期内,信号处于高电平的
时间占据整个信号周期的百分比,例如方波的占空比就是50%.
脉冲宽度调制
通过占空比编码模拟信号

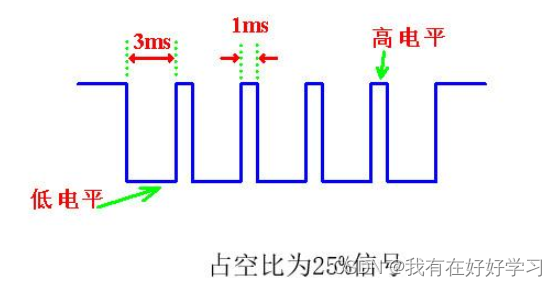

占空比:
一个周期内,高电平占据时长的百分比

2.如何实现PWM信号输出
1. 通过芯片内部模块输出,一般观察手册或者芯片IO口都会标明这个是否是PWM口
如下图增强51,STC15w的CPU
2. 如果没有集成PWM功能,可以通过IO口软件模拟,相对硬件PWM来说精准度略差
二 控制舵机
1. 什么是舵机

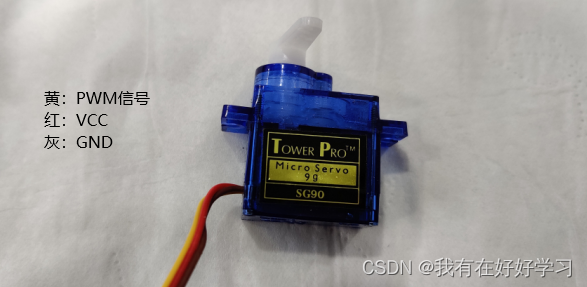

如下图所示,最便宜的舵机sg90,常用三根或者四根接线,黄色为PWM信号控制
用处:垃圾桶项目开盖用、智能小车的全比例转向、摄像头云台、机械臂等
常见的有0-90°、0-180°、0-360°

2. 怎么控制舵机
向黄色信号线“灌入”PWM信号。

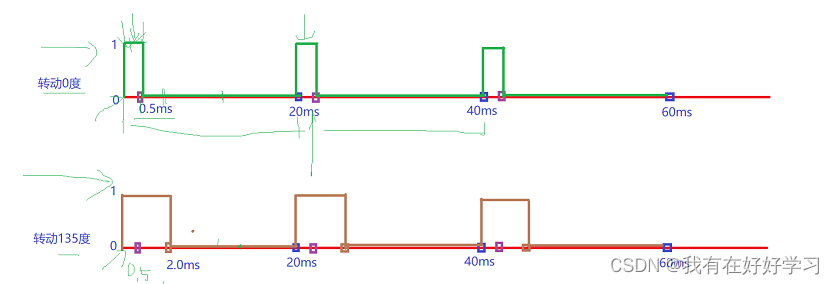

PWM波的频率不能太高,大约50HZ,即周期=1/频率=1/50=0.02s,20ms左右
数据:
0.5ms-------------0度; 2.5% 对应函数中占空比为250
1.0ms------------45度; 5.0% 对应函数中占空比为500
1.5ms------------90度; 7.5% 对应函数中占空比为750
2.0ms-----------135度; 10.0% 对应函数中占空比为1000
2.5ms-----------180度; 12.5% 对应函数中占空比为1250
定时器需要定时20ms, 关心的单位0.5ms, 40个的0.5ms,初值0.5ms cnt++
1s = 10ms * 100
20ms = 0.5ms * 40
3. 编程实现
定义一个角度标记,因为一次周期500微秒,角度1就表示0度,4就表示135度

使得舵机来回变换0度 135度
注:先烧入0度代码,再安上摇杆。
#include "reg52.h"
#include <intrins.h>
//舵机引脚
sbit sg90_con = P1^1;
int angle;
int cnt = 0;
void Time0Init()//500微秒
{
//1. 配置定时器0工作模式位16位计时
TMOD = 0x01;
//2. 给初值,定一个10ms出来
TL0 = 0x33; //设置定时初值
TH0 = 0xFE; //设置定时初值
//3. 开始计时,定时器"数数"
TR0 = 1;
TF0 = 0;
//4. 打开定时器0中断
ET0 = 1;
//5. 打开总中断EA
EA = 1;
}
void Delay2000ms() //@11.0592MHz
{
unsigned char i, j, k;
_nop_();
i = 15;
j = 2;
k = 235;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main()
{
Delay2000ms();
Time0Init();
angle = 1;
cnt = 0;
while(1){
angle = 4;//135度
cnt = 0;
Delay2000ms();
angle = 1;//0度
cnt = 0;
Delay2000ms();
}
}
void Time0Handler() interrupt 1
{
cnt++; //统计爆表的次数
//重新给初值
TL0 = 0x33; //设置定时初值
TH0 = 0xFE; //设置定时初值
if(cnt < angle){
sg90_con = 1;
}else{
sg90_con = 0;
}
if(cnt == 40){//爆表40次,经过了20ms
cnt = 0; //计算下一次的20ms
sg90_con = 1;
}
}
至此,成功通过PWM,利用一个变量angle控制舵机角度。
