基于PLC的六层电梯控制系统设计

在现代城市中，随着高层建筑的不断涌现，电梯作为垂直交通运输工具的重要性日益凸显。本文将详细介绍一种基于PLC（可编程逻辑控制器）的六层电梯控制系统的设计与实现过程，旨在为电梯控制系统的设计提供有益的参考和借鉴。

一、绪论

1.1 基于PLC的六层电梯控制系统背景

随着城市化进程的加速，城市人口迅速增长，高层建筑如雨后春笋般拔地而起。在这些中高层建筑中，电梯成为了不可或缺的垂直交通运输设备。传统的继电器控制系统由于存在高故障率、维修复杂、能耗高等问题，已逐渐无法满足现代电梯系统的需求，正逐步被更为先进的PLC控制系统所取代。

1.2 基于PLC的六层电梯控制系统设计目的

本设计旨在构建一个高效、稳定、安全的六层电梯控制系统。通过分析电梯控制系统的具体需求，选用合适的PLC硬件设备，完成系统的接线和I/O点数及地址分配。在软件设计方面，利用PLC指令系统编写关键程序，实现电梯的开关门控制、到层指示和呼叫层指示灯控制等功能，从而提高电梯运行的稳定性和安全性，降低维护成本，实现电梯的可靠运行和便捷管理。

1.3 基于PLC的六层电梯控制系统前景和价值

PLC技术的迅猛发展为电梯控制系统带来了新的机遇。PLC在电梯控制中的应用，不仅提高了电梯的安全性、舒适性和灵活性，还显著提升了电梯的可维护性，降低了能耗。随着电子技术的不断进步，PLC在电梯控制系统中的应用前景广阔，为设计师提供了更多的设计空间，推动了电梯控制系统的技术创新。

二、系统总体控制方案设计

2.1 PLC系统发展简介

PLC的出现彻底改变了工业控制的方式，其高效、精确、可靠和灵活的特点使其在工业自动化领域受到广泛欢迎。与传统的继电器相比，PLC基于计算机技术，通过编写程序实现自动化控制，编程过程简单灵活，可根据生产需求进行重复利用，极大地提高了工业生产效率。

2.2 PLC特点及工作原理简介

PLC通过采样输入输出数据，启动用户程序，刷新输出数据来实现自动控制。其特点包括程序编制容易、综合性能卓越、适应范围广泛、抗干扰性能强大、维护方便和能源消耗低等。这些特点使PLC在工业自动化领域得到了广泛应用。

三、控制要求与整体结构设计

3.1 系统架构要求分析

优异的系统架构设计是电梯PLC控制系统设计的前提。根据国内外前沿技术的研究和电梯系统的构成，提出以下建议：

• 引入分布式控制架构，将控制功能分布到多个节点上，确保一个故障节点不会影响整个系统的运行。

• 采用可编程控制器（PLC），保证系统的高可靠性和稳定性。

• 引入人机界面，方便维护人员了解系统当前状态。

• 利用监测器加强对电梯运行的监控，及时发现异常情况并采取相应措施。

• 采用可扩展设计，考虑未来可能的需求变化，通过模块化设计和预留接口实现系统的可扩展性。

• 多级存储备份，防止因硬件设备失效造成数据丢失。

• 关注并发问题，考虑高峰期电梯运行的计算能力、缓存大小以及数据库读取效率。

• 提高系统的安全性，采取多重认证、密码规则、加密技术等手段防止未经授权的操作。

3.2 系统总体方案

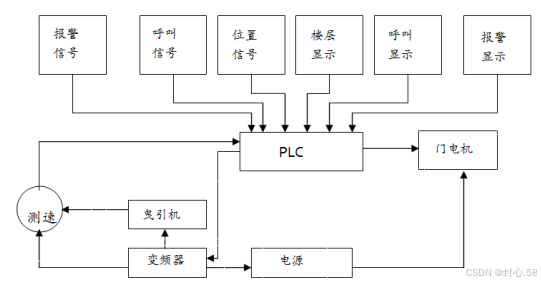

PLC可实时监测电梯轿厢外部的呼叫信号和内部运行状态，通过编写PLC内部程序，实现电梯的升降、开关门等功能。系统结构框图如下：

四、硬件设计

4.1 PLC选型

根据电梯控制系统的需求，选择西门子S7-1200型PLC作为控制器。该控制器设计紧凑，性能强大，功能齐全，适用于中小型自动化项目。它具备多种CPU型号，具有不同的处理能力、内存大小和连接性选项，提供高效的解决方案，满足多种自动化需求。

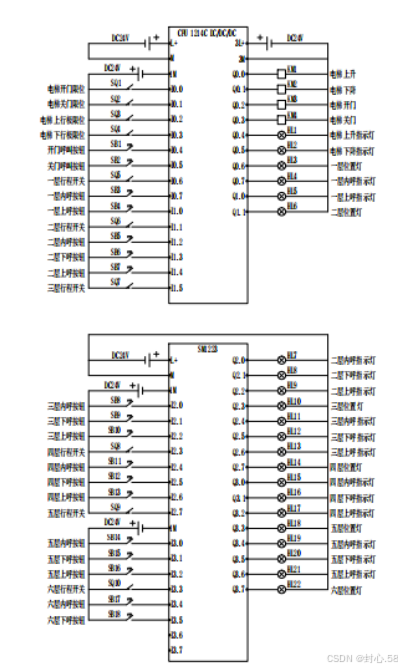

4.2 PLC接线图

PLC控制系统的接线设计至关重要，关系到系统的可靠性、稳定性和安全性。设计中采用汇点供电方式，输出线路可根据需要进行变频器控制，选择继电器时需考虑输出速度和感性负荷的保护。输入电路采用AC85-240V电源，并配备电源净化装置，输入线路选用DC24V作为电源，做好防止短路的措施。抗干扰设计包括屏蔽、隔离和布线等措施，确保PLC控制系统的正常运行。

4.3 输入输出模块的选择

PLC的输入模块将现场装置的输入信号转化为电平信号，供PLC内部处理。选择24V作为电平信号电压，确保信号传输的可靠性。输出模块采用可控硅输出，适用于开关频率高、感性、低功耗的负荷装置，确保系统的稳定运行。

4.4 PLC的I/O点数及地址分配

根据设计方案，需要30个输入点和32个输出点。详细列出PLC I/O口地址分配表，包括输入点和输出点的具体作用说明和符号，确保系统的精确控制。

五、软件设计

5.1 程序设计思路

本设计以六层电梯为例，各层装有升降机指示牌和外呼按键，轿厢内部设置操作板，方便乘客选择目标楼层。系统需全面分析所有呼梯信号和当前操作状况，决定下一次操作。为实现自动控制，系统需具备自动定向、顺向截梯、反向消号等功能，包括记忆外呼指令、停梯销号、自动开关门、自动报警、门手动开关和到层显示等。

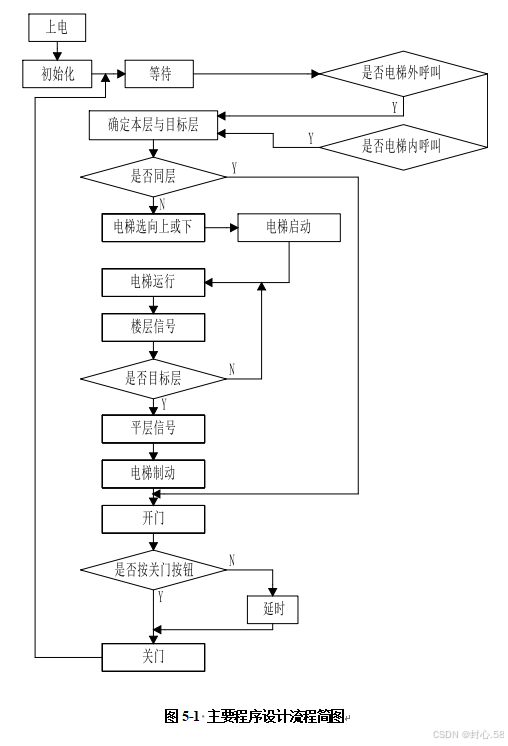

5.2 主要程序设计流程图

电梯上电后，系统判断电梯所处楼层，若有向上召唤信号则响应，否则停在一楼待命。电梯启动后，自动判断楼层位置，根据当前状态和呼叫信号进行相应操作。例如，当电梯位于二层时，若处于上升状态，记忆下行呼叫信号，响应上行信号，持续上行到命令楼层；若处于下降状态，记忆上行呼叫信号，首先响应下行信号，然后上升。若无呼叫信号，电梯停留在当前楼层等待。

5.3 电梯开关门控制

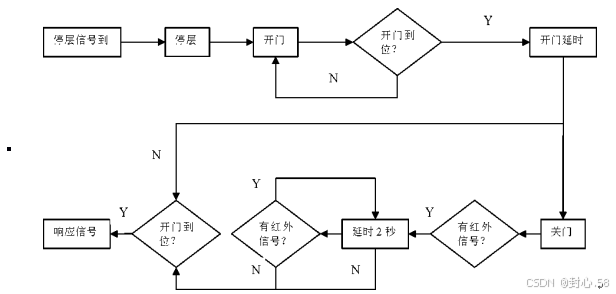

电梯抵达目标楼层后，门机启动正向转动，轿门与厅门同时开启。开门到位后，门处于开启延迟状态，延时结束后关闭。若检测到红外线信号，则持续延时2秒，否则反向关闭。在关闭前，对下一个指令做出反应。设计了电梯开/关门的控制梯形图，确保开关门过程的精确控制。

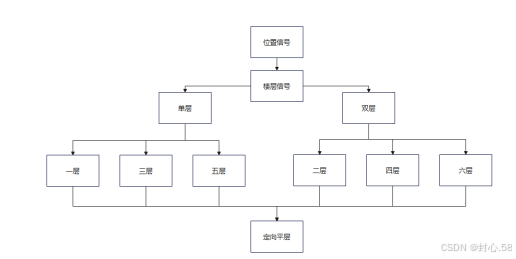

5.4 电梯到层指示

电梯到层指示程序设计确保乘客及时了解电梯所在楼层。通过指示灯显示电梯到达的楼层，提供清晰的视觉提示，提升乘客体验。

5.5 呼叫层指示灯控制

当乘客在某一层按下呼叫按钮时，对应的层指示灯亮起，指示有人在该层呼叫。呼叫信号保持到电梯到达该层，指示灯熄灭。程序设计确保呼叫信号的准确显示和及时响应。

六、系统仿真测试

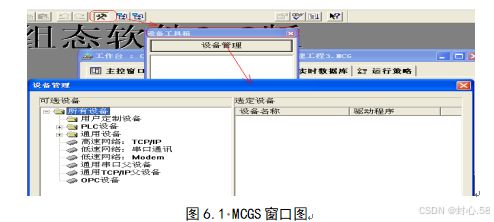

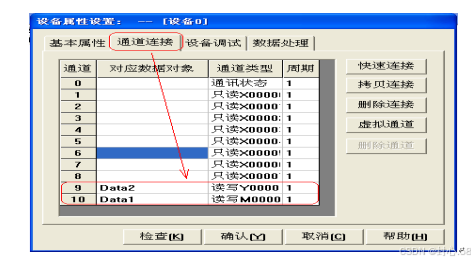

6.1 仿真设计

通过组态仿真设计，对电梯控制系统进行测试。设计了仿真所需的开关型数据和数值型数据，包括报警灯、内呼和外呼指示灯、复位按钮、外呼和内呼按钮、平层检测、超载检测和指示灯等。

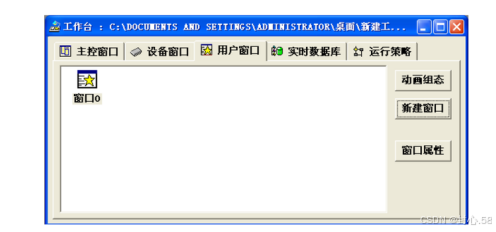

6.2 用户画面设计

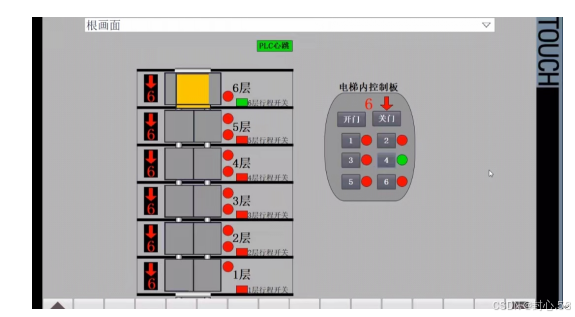

设计用户画面，实现远程监控功能。画面显示电梯的运行状态，内呼和外呼都有对应的指示灯和按钮，故障开关和通讯状态也一目了然。

6.3 仿真测试

通过在线调试模拟，验证系统的通信成功和功能实现。例如，当五楼外呼下按钮按下时，电梯上行到五楼并开门；当内呼四楼时，电梯下行到四楼并开门。仿真测试结果表明，设计的程序和系统功能正确，满足预期目标。

七、结论

通过本次设计，不仅学到了很多专业知识，还提升了专业技能和实践能力。对PLC自编程序进行了验证，系统功能齐全，成本低廉，效率高，具有很强的扩展性和可开发性，工程实用性。采用PLC对电梯进行控制，接线简单，编程直观，扩展方便。随着大楼楼层的增加，只需在硬件线上添加对应楼层的输入信号，软件上添加对应楼层的功能，修改相对较少。系统实现了PLC对电梯的自动控制，提高了电梯的可靠性和操作舒适度，节能降耗。
