基本逻辑门电路分析实验

一、实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

二、实验设备

数字电路实验箱；74LS00二输入端四与非门，74LS20四输入端两与非门。

三、实验内容与步骤

1、测试门电路逻辑功能

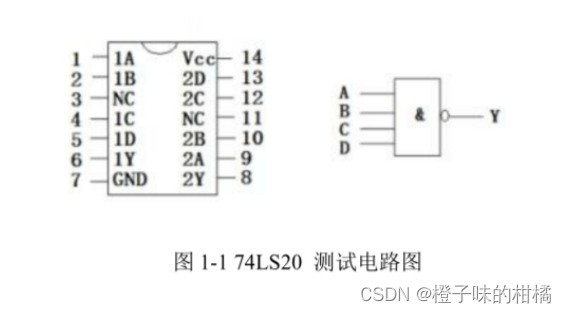

选用74LS20四输入端两与非门一个，74LS20 芯片14引脚接入+5V，74LS20芯片7引脚接入地0V，并按图1-1接线按表1-1改变A、B、C、D的状态，观察输出端Y的状态，并记录数据。

2、测试逻辑电路的逻辑功能

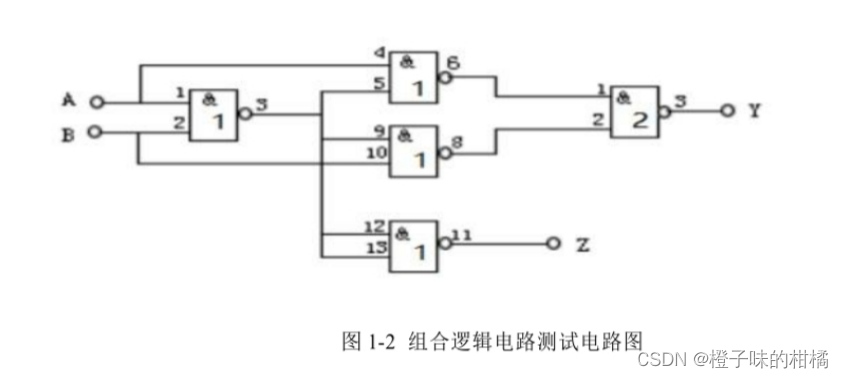

选用 74LS00二输入端四与非门两个，74LS00 芯片14引脚接入+5V，74LS00 芯片7引脚接入地 0V ，并下图接线，改变 A 、B 、C 、D 的状态，观察输出端Y的状态，并记录数据。

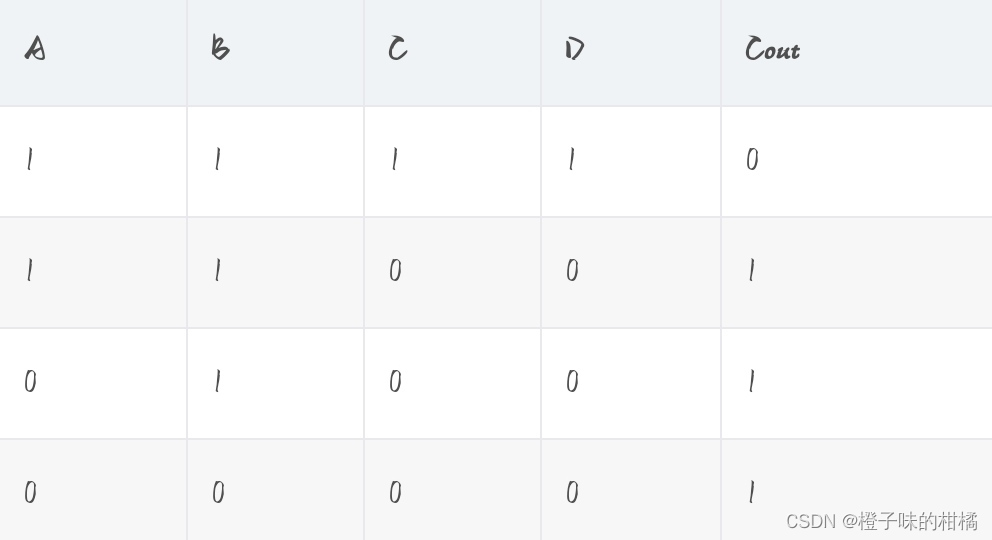

四、实验数据分析

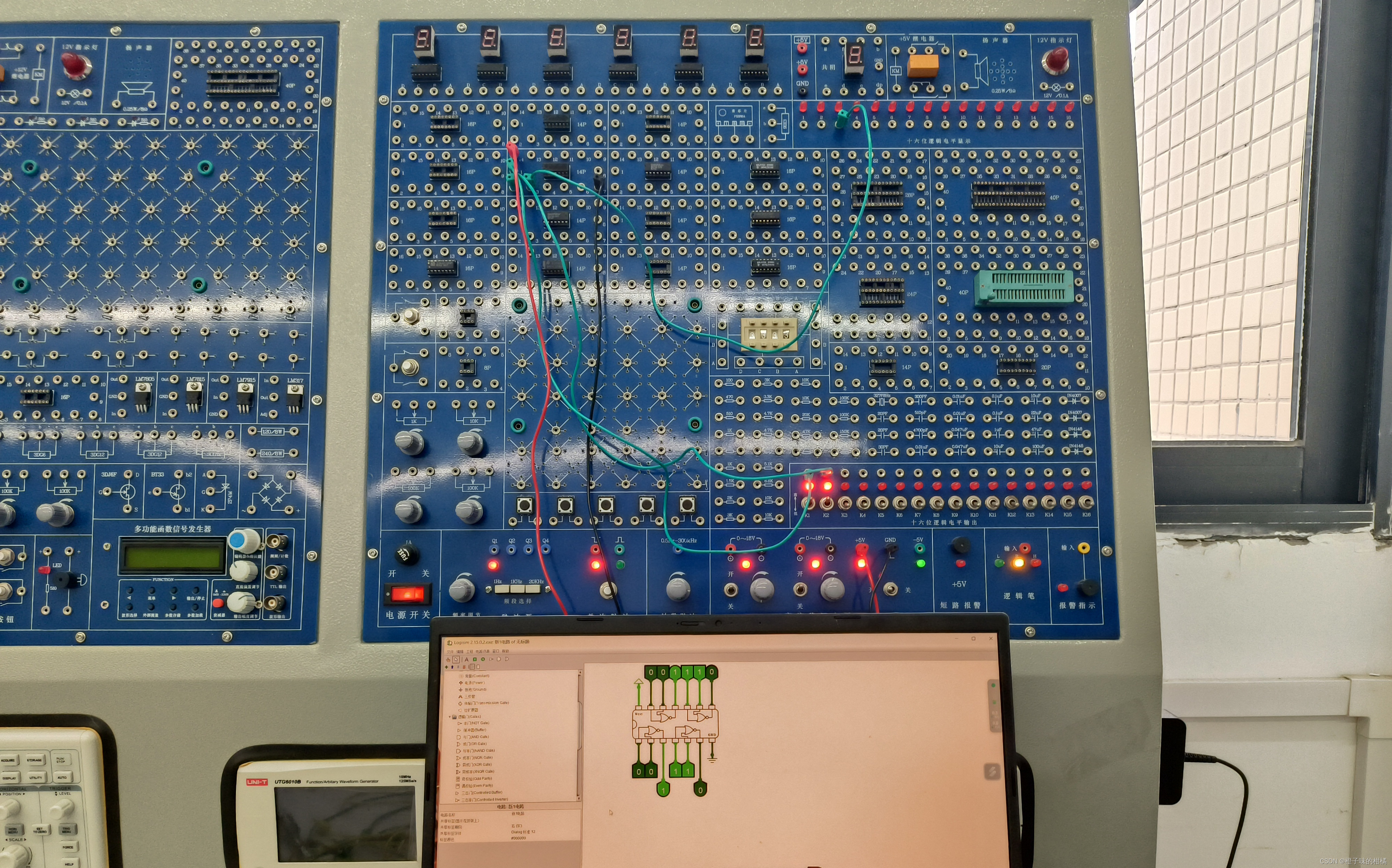

实验一连接如下：

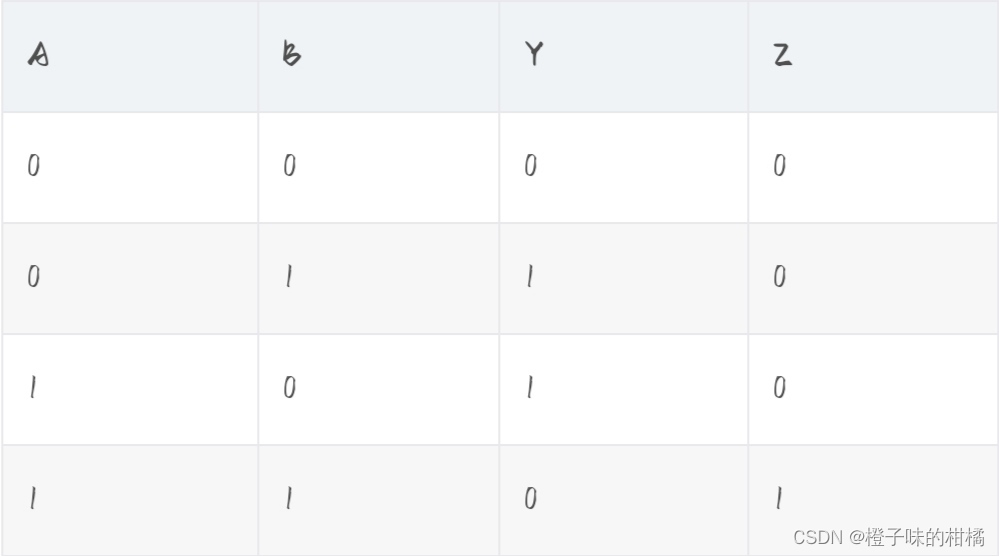

实验二连接如下：

五、基本逻辑电路分析仿真

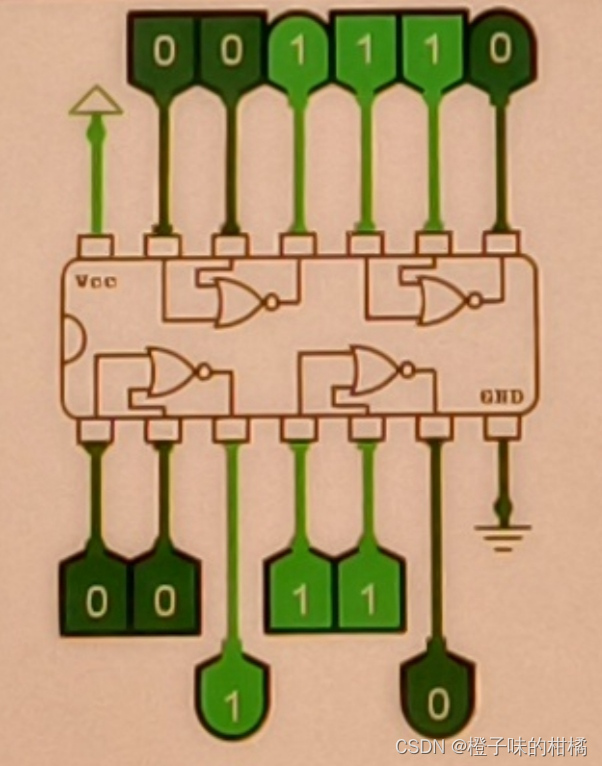

用Logisim绘制74LS20和74LS00子电路。

实验一：

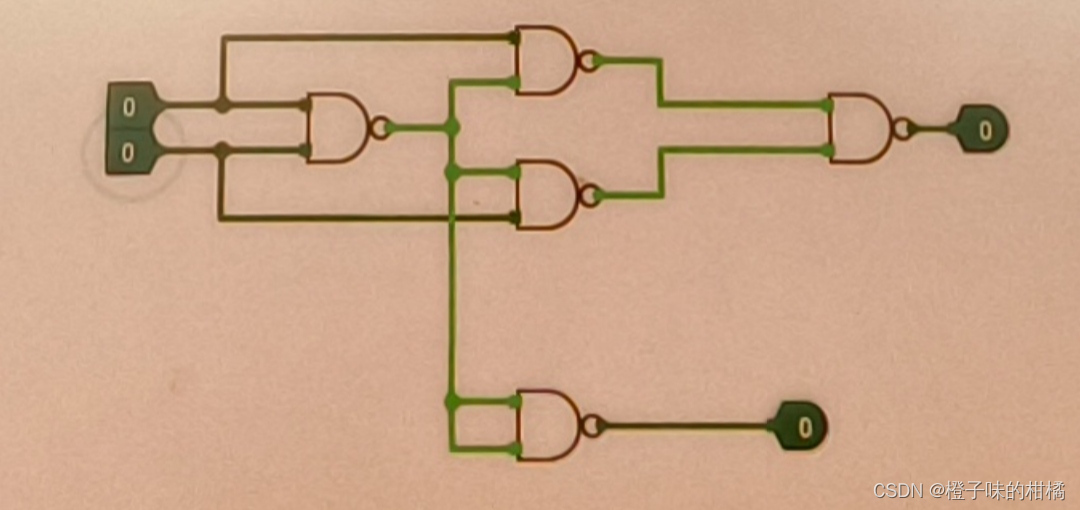

实验二：

六、实验总结

了解74LS00芯片内部构造及原理，初步熟悉逻辑代数的化简使用；通过实验增强了对知识的理解与模拟实物操作能力。
