STM32——HAL库LED点灯

一、STM32开发环境搭建

安装STM32CubeMX，配合Keil，完成实验。

参考链接：https://blog.csdn.net/qq_43279579/article/details/112213196

二、LED流水灯（HAL库）

要求：（1）用GPIO端口完成3只LED灯的周期闪烁。（2）再用GPIO端某一管脚接2个开关（用杜邦线模拟代替）。采用中断模式编程，当2分开关接高电平时，对应的两个LED灯停止工作（即停止周期性闪烁），接低电平时，恢复工作。

1、用GPIO端口完成3只LED灯的周期闪烁。

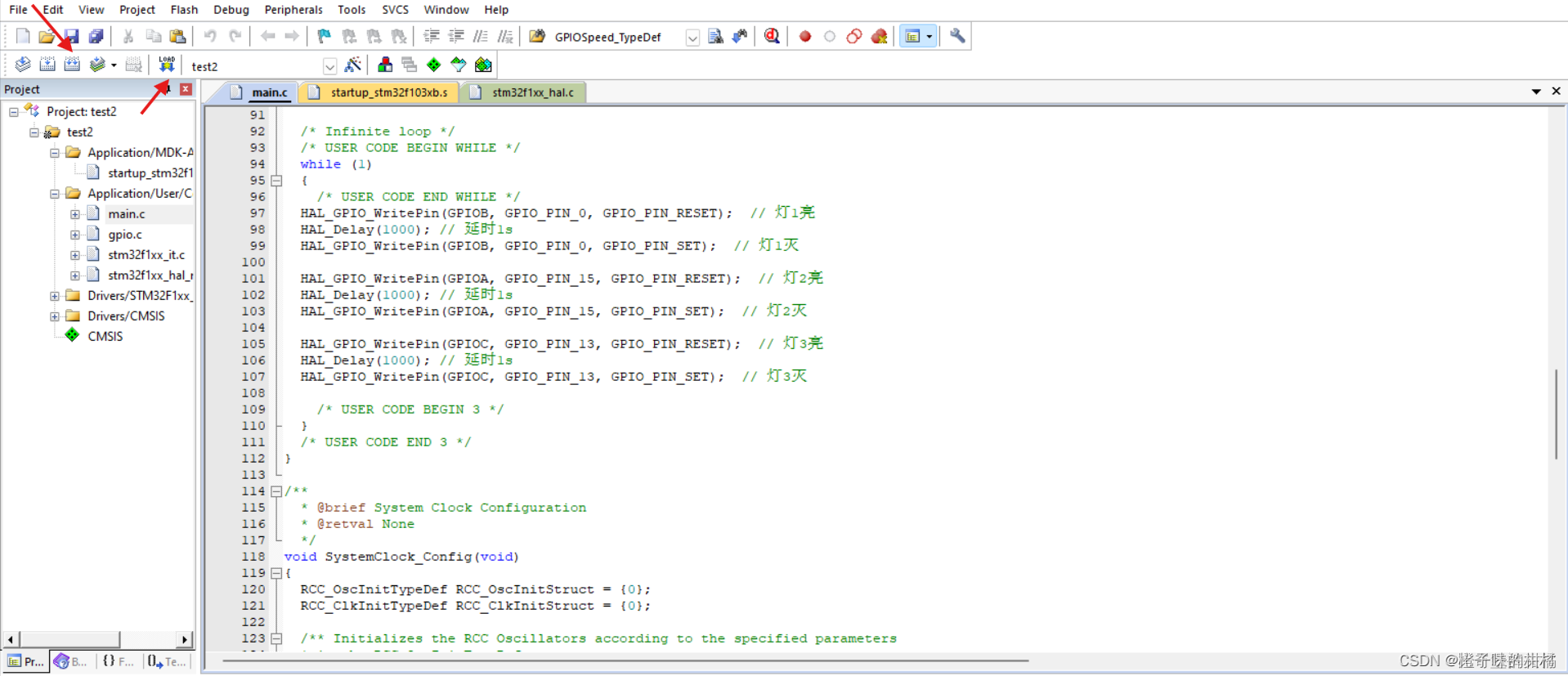

1、在main.c中的while(1)循环中写入以下代码：（位置约在第95行）

    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);  // 灯3灭

2、然后进行编译烧录：

3、烧录结果：

4、在烧录时可能会遇到Cannot Load Flash Device Discription的报错，本人解决办法如下，供大家参考：

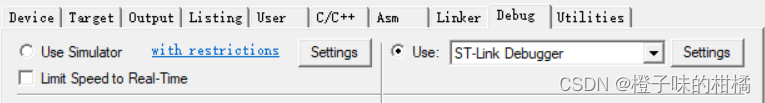

点击魔法棒选择Debug模块，点击右上方的Settings：

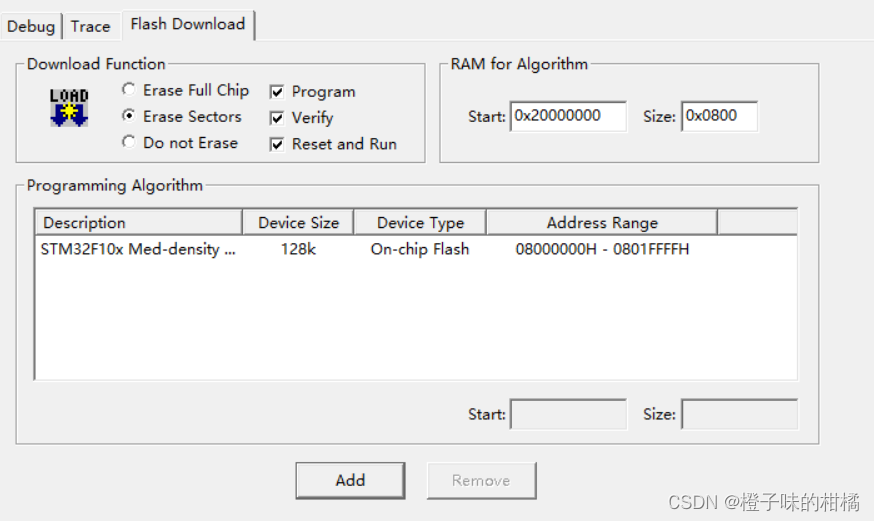

选择Flash Download模块，点击下方的Add，选择添加缺失的Flash即可：

2、用GPIO端某一管脚接2个开关（用杜邦线模拟代替）。采用中断模式编程，当2分开关接高电平时，对应的两个LED灯停止工作（即停止周期性闪烁），接低电平时，恢复工作。

1、中断引脚与输出引脚配置

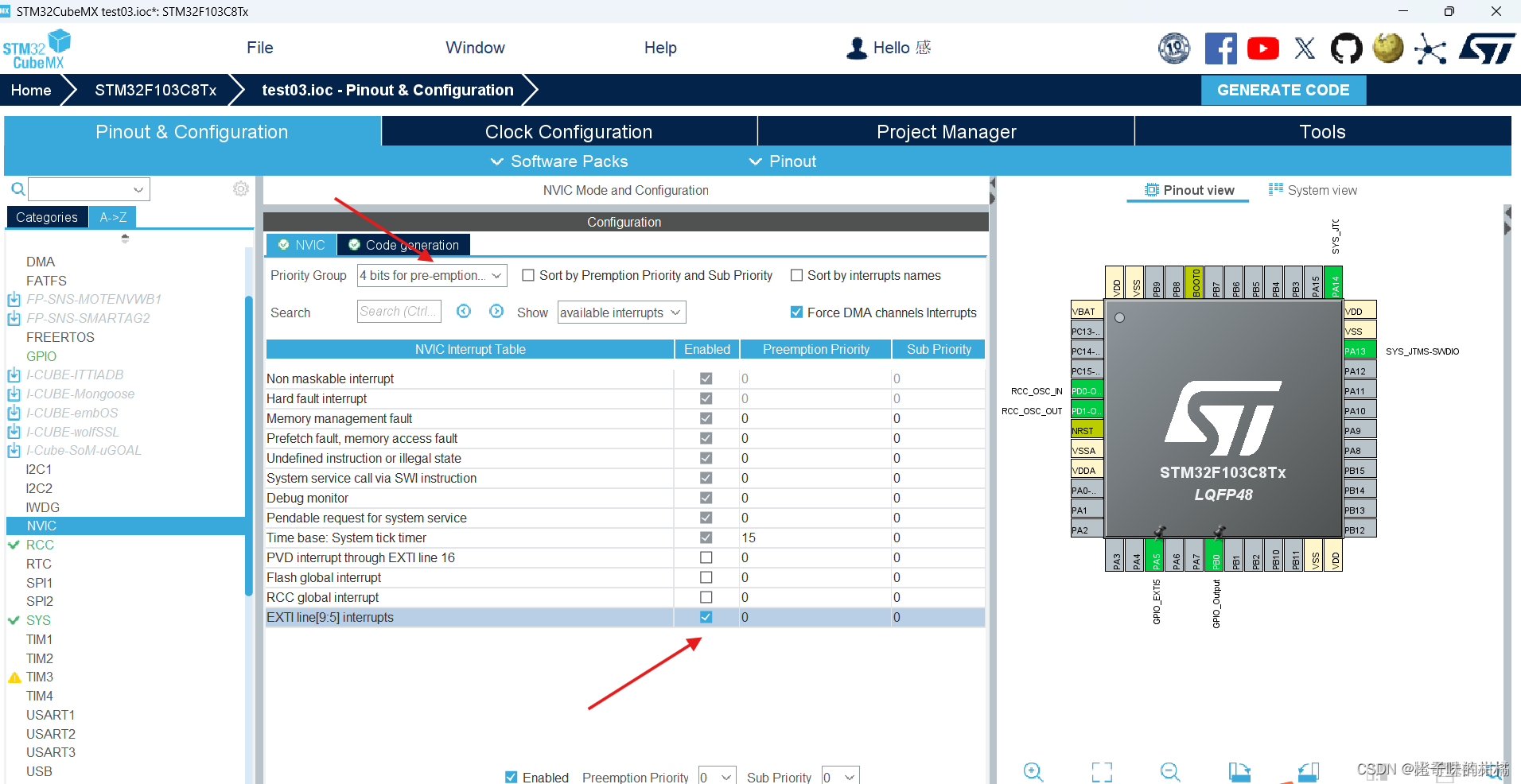

2、优先级选择

3、代码实现

在 HAL _ GPIO _ EXTI _ Callback (）函数中设置标志位

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == GPIO_PIN_0)
  {
      index = 1;
  }
   if(GPIO_Pin == GPIO_PIN_1)
   {
       index = 0;
   }
}

在main函数中实现主要功能

 while (1)
  {
   if(index==0)
	 {
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_0);
		HAL_Delay(100);

	 }
  }

三、使用Keil的软件仿真逻辑分析仪功能观察LED管脚的时序波形

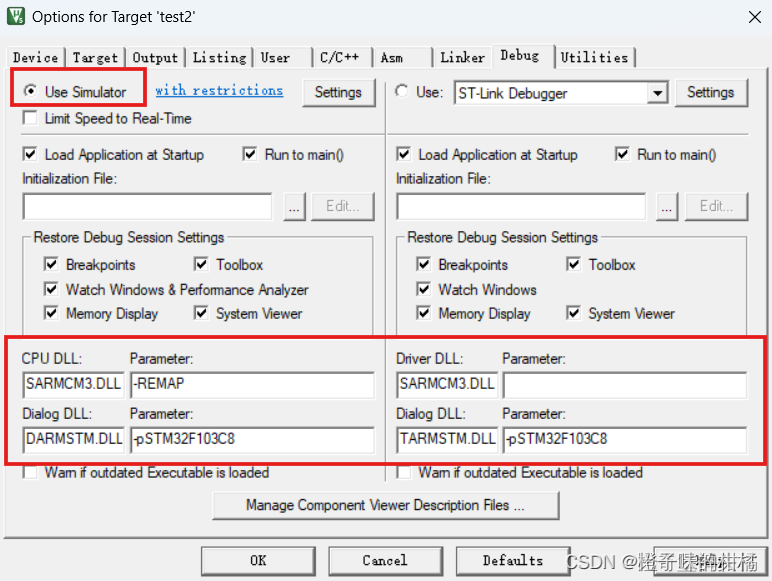

1、环境配置

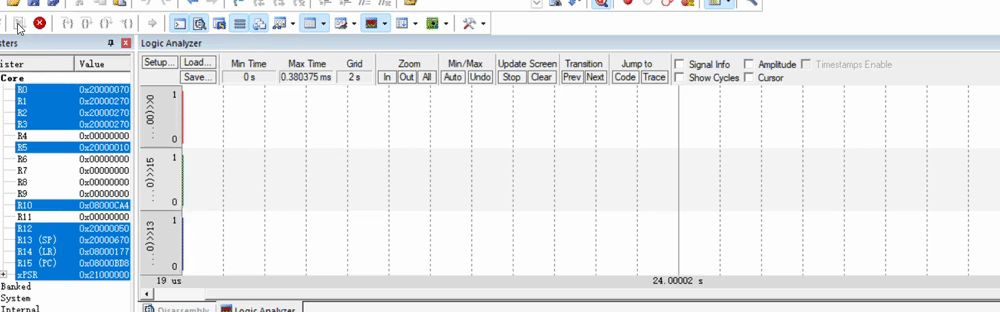

2、仿真结果

四、总结

       HAL库开发比起标准库开发更加便捷高效，利用HAL库开发可以再之后的项目中大大增加其便捷性。由于本人认知浅薄，上述内容或有诸多不详错漏之处，望各位海涵并指出批正。
