流媒体弱网优化之路(FEC+mediasoup)——mediasoup的Nack优化以及FEC引入

——
我正在的github给大家开发一个用于做实验的项目 —— github.com/qw225967/Bifrost

目标：可以让大家熟悉各类Qos能力、带宽估计能力，提供每个环节关键参数调节接口并实现一个json全配置，提供全面的可视化算法观察能力。

欢迎大家使用
——

文章目录

流媒体弱网优化之路(FEC+mediasoup)——mediasoup的Nack优化以及FEC引入
一、mediasoup上行情况
二、纯Nack优化的效果
三、mediasoup中引入FEC

一、mediasoup上行情况

最近对mediasoup进行了一部分的上行弱网优化工作，在这里对之前的优化工作做一些总结和分析。按照惯例，在开始讲关键内容前先把mediasoup上行数据传输以及控制手段进行简单的介绍。

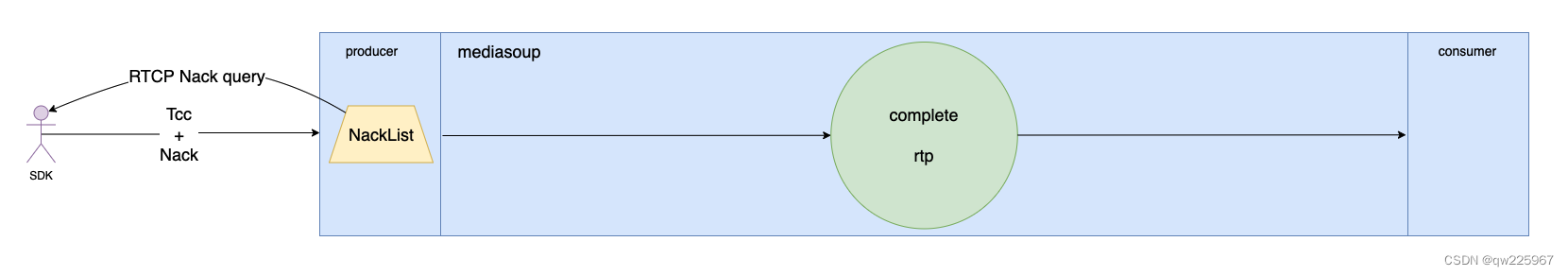

在这里插入图片描述
例如上述的图中展示的数据流向。发送端中完整地使用了webrtc中的tcc带宽估计以及Nack模块。当数据包传输时，可以识别网络的带宽突变，同时也具备一定的丢包重传能力。

二、纯Nack优化的效果

2.1 方案

事实上，这远远达不到我们生产开发中的要求。在实际的测试中，我们拉流的播放端在不扩大缓存（增大延迟）、慢放的情况下，10%的丢包就已经出现比较明显的卡顿情况。这类卡顿造成的原因主要来自于下行数据包的延迟到达或者丢失。因此，我们前段时间做的Nack优化提出了——在保证数据包完整到达的同时还要保证足够快地补偿给对端弱网优化之路(NACK)——纯NACK方案的优化探索。
根据我们的Nack优化思路，我们把 RTC/NackGenerator.cpp 部分函数的代码修改成了这样：

  /* Static. */

  constexpr size_t MaxPacketAge{ 10000u };
  constexpr size_t MaxNackPackets{ 1000u };
  constexpr uint32_t DefaultRtt{ 100u };
  // constexpr uint8_t MaxNackRetries{ 10u };
  // constexpr uint64_t TimerInterval{ 40u };

  // =================== nack test ===================
  constexpr uint8_t MaxNackRetries{ 20u };
  constexpr uint64_t TimerInterval{ 20u };
  // =================== nack test ===================

...

  // =================== nack test ===================
  double NackGenerator::CalculateRttLimit2SendNack(int tryTimes) {
    return tryTimes < 3 ?  (double)(tryTimes*0.4) + 1 : 2;
  }
  // =================== nack test ===================
  std::vector<uint16_t> NackGenerator::GetNackBatch(NackFilter filter)
  {
    MS_TRACE();

    uint64_t nowMs = DepLibUV::GetTimeMs();
    std::vector<uint16_t> nackBatch;

    auto it = this->nackList.begin();

    while (it != this->nackList.end())
    {
      NackInfo& nackInfo = it->second;
      uint16_t seq       = nackInfo.seq;

      // clang-format off
      if (
          filter == NackFilter::SEQ &&
          nackInfo.sentAtMs == 0 &&
          (
              nackInfo.sendAtSeq == this->lastSeq ||
              SeqManager<uint16_t>::IsSeqHigherThan(this->lastSeq, nackInfo.sendAtSeq)
              )
              )
        // clang-format on
        {
        nackBatch.emplace_back(seq);
        nackInfo.retries++;
        auto oldMs = nackInfo.sentAtMs;
        nackInfo.sentAtMs = nowMs;

        if (oldMs == 0) {
          oldMs = nowMs;
        }

        if (nackInfo.retries >= MaxNackRetries)
        {
          MS_WARN_TAG(
              rtx,
              "sequence number removed from the NACK list due to max retries [filter:seq, seq:%" PRIu16
              "]",
              seq);

          it = this->nackList.erase(it);
        }
        else
        {
          ++it;
        }

        continue;
        }

      // =================== nack test ===================
      auto limit_var = uint64_t(this->rtt/CalculateRttLimit2SendNack(nackInfo.retries));

      if (filter == NackFilter::TIME && nowMs - nackInfo.sentAtMs >= limit_var)
        // =================== nack test ===================
        //   if (filter == NackFilter::TIME && nowMs - nackInfo.sentAtMs >= this->rtt)
        {
        nackBatch.emplace_back(seq);
        nackInfo.retries++;

        auto oldMs = nackInfo.sentAtMs;
        nackInfo.sentAtMs = nowMs;

        if (oldMs == 0) {
          oldMs = nowMs;
        }

        if (nackInfo.retries >= MaxNackRetries)
        {
          MS_WARN_TAG(
              rtx,
              "sequence number removed from the NACK list due to max retries [filter:time, seq:%" PRIu16
              "]",
              seq);

          it = this->nackList.erase(it);
        }
        else
        {
          ++it;
        }

        continue;
        }

      ++it;
    }

...

也就是：
1.将定时器间隔从 40ms/次下调到 20ms/次；
2.将最大重传次数从 10次上调至 20次（还可以增大到40次）；
3.最后是根据 rtt 我们重传次数越多的包要的越频繁。

2.2 结果

整体测试方案：
1.同一局域网中的两台安卓进行推拉流测试；
2.弱网限制由 Windows 机器中的 Network Emulator Client 软件进行模拟；
3.将拉流画面按 15 帧切割后逐帧对比变化程度（使用OpenCV编写的对比demo）；
4.两张图片相同则认为发生130ms的卡顿（15帧每秒——每帧 66.6ms ），后续依次类推计算出卡顿率（具体对比的demo和方法可以参考我的 github）；
5.得出结论包括：
客观（卡顿率变化、卡顿时长占比、卡顿次数占比、带宽变化）；
主观（观看感受、画面质感）。

客观结果展示：

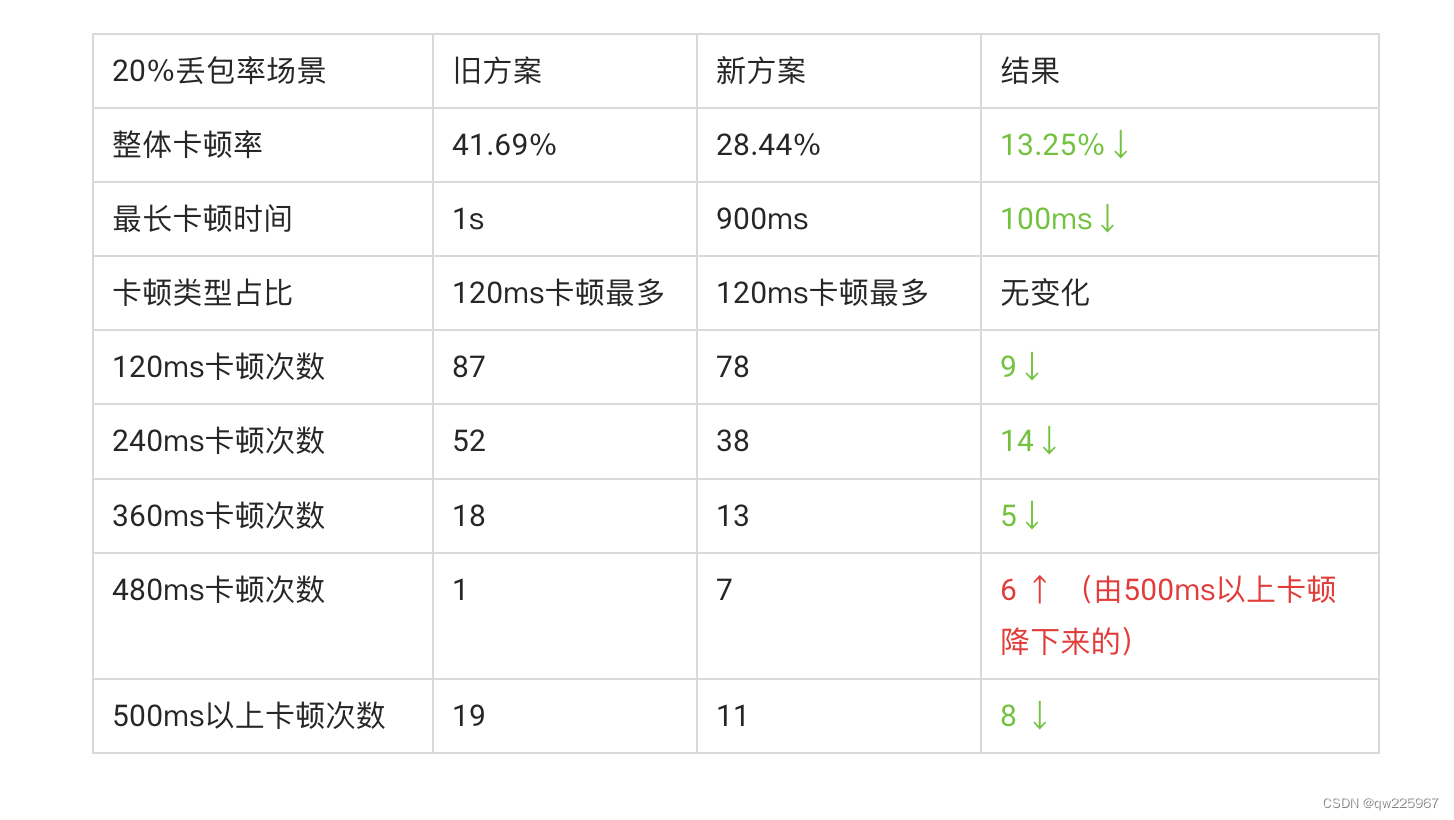

卡顿率统计： 20%丢包+100ms延迟场景
在这里插入图片描述
wireshark抓包信息显示：

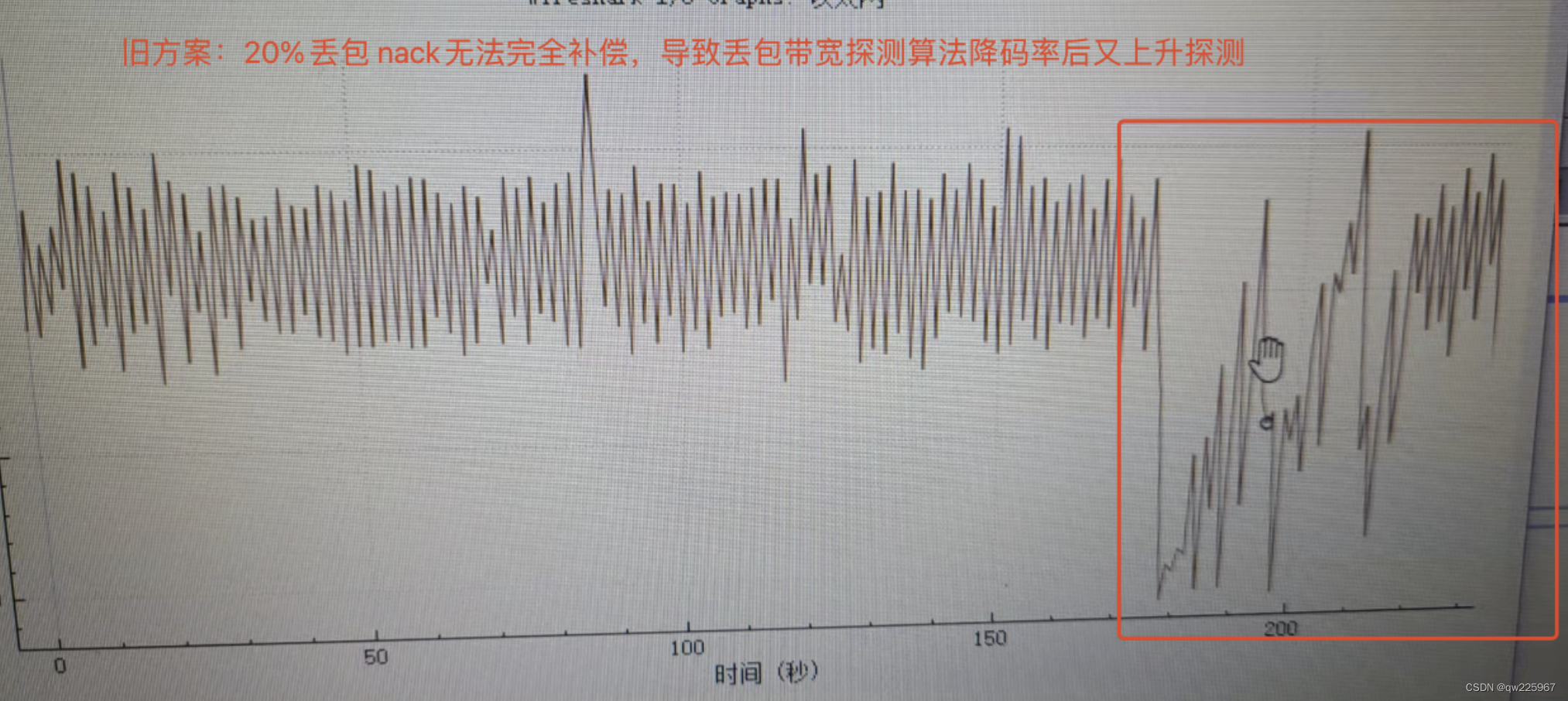

旧方案：无法抵抗20%丢包，没有全补上包导致丢包带宽估计算法降码率又重新上升探测的过程，影响观看体验。

在这里插入图片描述

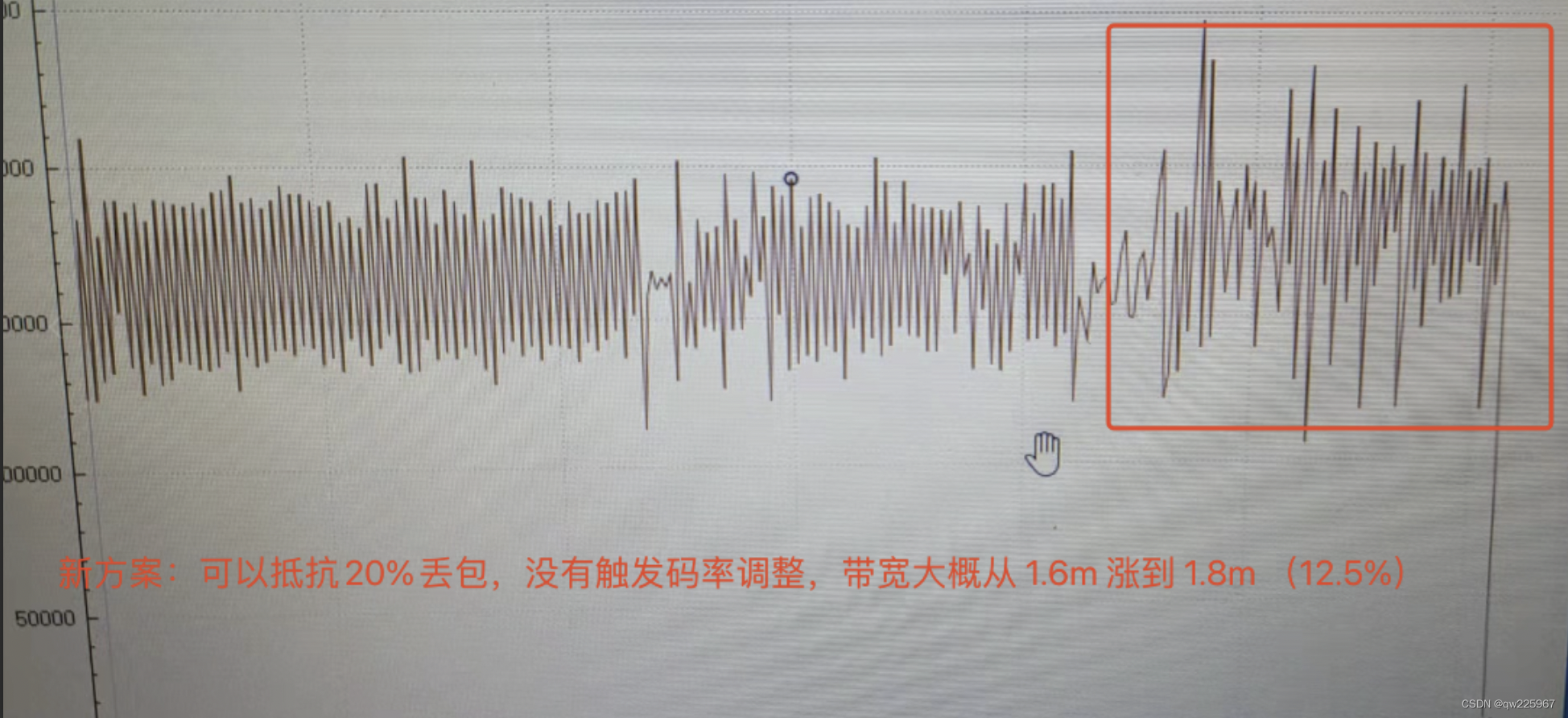

新方案：可以抵抗20%丢包，完全补上包没有触发丢包带宽估计，同时nack导致码率上升，从1.6m ~ 1.8m左右（12.5%）

在这里插入图片描述

由上面的内容变化来看，实测卡顿率有效降低13.25%（取多次测试中间值）。同时，nack补偿会带来12.5%的带宽上涨。

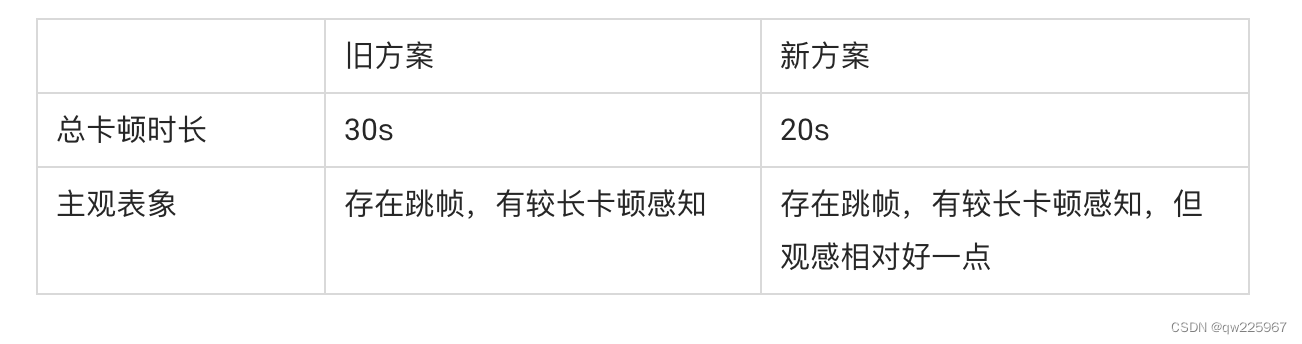

主观体验：

在这里插入图片描述
事实上，整体画面的质感变化不大，但是Nack新方案缩短了重传间隔，因此中间画面跳跃时长更短。以上介绍的内容只是纯nack方案优化带来的，但实际上10%丢包的环境也无法做到无感知抵抗（在不增加延迟弱网的情况，如果加上延迟卡顿会更严重）。如果需要继续缩短补包间隔来达到降低卡顿率的目的，需要考虑增加FEC。

三、mediasoup中引入FEC

3.1 FEC方案

UlpFEC方案：

目前WebRTC的FEC方案有两个——UlpFEC、FlexFEC。
UlpFEC在WebRTC中使用了RED进行封装（客户端使用原生的WebRTC打开，UlpFEC必须使用RED封装），具体的就不展开讨论了，而FlexFEC是可以单独进行封装的。这两种方式的实现难度会有所区别。

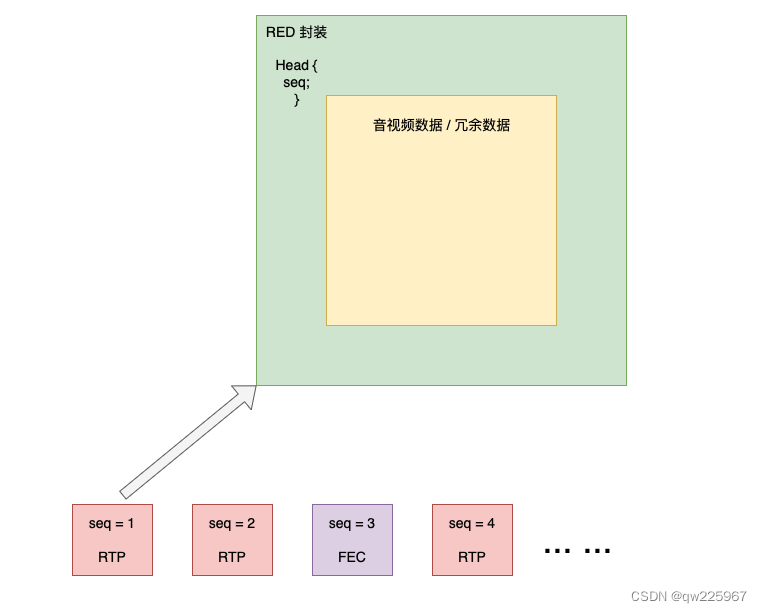

UlpFEC中，FEC包会和普通的RTP包进行统一打包，也就意味着数据包的序列号是一起统计的。例如，现在有三个视频包和一个FEC包，那么这三个视频包的序列号和FEC包的序列号会合在一起——1（RTP）——2（RTP）——3（FEC）——4（RTP）。很显然，这样会影响我们mediasoup中的Nack队列的统计（因为我们的Nack队列是序号相减计算出来的）。
在这里插入图片描述
而且mediasoup本身就不支持RED，那么实现起来我们还需要调整很多的东西，因此传统的UlpFEC的实现方式暂时不考虑。

FlexFEC方案：

FlexFEC其实底层的算法支持也还是在使用UlpFEC封装的，在这我们只是把他新的实现方式与旧的做一个区分，因此称为FlexFEC。

客户端

我们使用FlexFEC则比UlpFEC要方便的多。因为在上层不强制使用RED封装，而是提供了一个开关，例如客户端以下代码展示：

fieldtrials=”WebRTC-FlexFEC-03/Enabled/WebRTC-FlexFEC-03-Advertised/Enabled”

// 1.假设你的sdk在call上层进行封装的
//   那么你只能使用call中提供的设置流codec的接口，将flexfec的保护ssrc设置进去，例如：

...

  cricket::StreamParams stream;
  stream.ssrcs.push_back(ssrc);
  stream.ssrcs.push_back(ssrc);
  stream.AddFecFrSsrc(ssrc, ssrc); // 设置flexfec的保护ssrc和自己的ssrc，可以设置成一样的。

...

  VideoChannel->->media_channel()->AddSendStream(stream);

...


// 2.假设你的sdk在call下层进行封装的
//   那么你只需要在创建 VideoSendStream 时将flexfec一起设置进去即可，例如：

...

  config.suspend_below_min_bitrate = video_config_.suspend_below_min_bitrate;
  config.periodic_alr_bandwidth_probing =
      video_config_.periodic_alr_bandwidth_probing;
  config.encoder_settings.experiment_cpu_load_estimator =
      video_config_.experiment_cpu_load_estimator;
  config.encoder_settings.encoder_factory = encoder_factory_;
  config.encoder_settings.bitrate_allocator_factory =
      bitrate_allocator_factory_;
  config.encoder_settings.encoder_switch_request_callback = this;
  config.crypto_options = crypto_options_;
  config.rtp.extmap_allow_mixed = ExtmapAllowMixed();
  config.rtcp_report_interval_ms = video_config_.rtcp_report_interval_ms;

  std::vector<uint32_t> protected_ssrcs;
  protected_ssrcs.push_back(sp.ssrcs[0]);
  config.rtp.flexfec.ssrc = ssrc;
  config.rtp.flexfec.protected_media_ssrcs = protected_ssrcs;

...

服务端

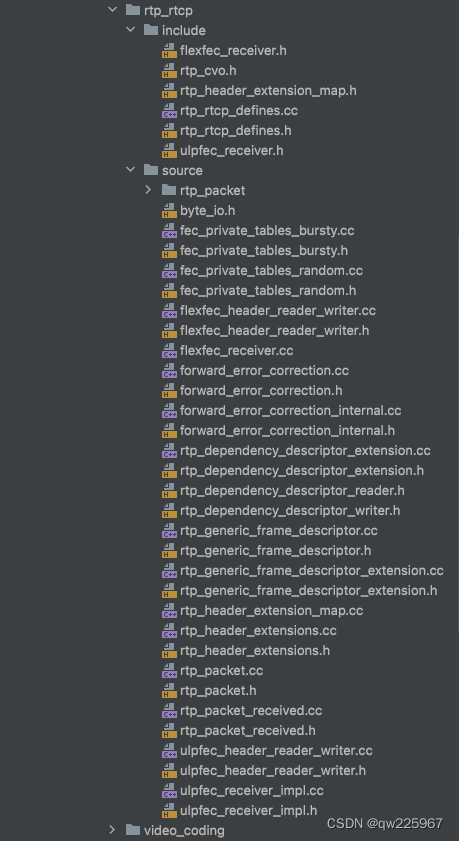

服务端部分需要添加FEC解码模块，并且应该在NACK模块之前，这样可以减少不必要的重传。mediasoup的WebRTC代码还是m72版本的，因此我们将m72的fec解码部分全部迁移到mediasoup的目录中。
在这里插入图片描述

随后在 RtpStreamRecv 接收rtp包的部分进行解码，解出来的数据上抛回producer。

// RTC/RtpStreamRecv.hpp
// 接收流部分添加flexfec解码对象，同时仿照 ReceivePacket 函数新增一个 FecReceivePacket 函数。
  class RtpStreamRecv : public RTC::RtpStream,
                        public RTC::NackGenerator::Listener,
                        public Timer::Listener
  {
	...

    /* ---------- flexfec ---------- */
      bool FecReceivePacket(RTC::RtpPacket* packet, bool isRecover);
      bool IsFlexFecPacket(RTC::RtpPacket* packet);

    std::unique_ptr<webrtc::FlexfecReceiver> flexfecReceiver;
    /* ---------- flexfec ---------- */

	...
 }

/* -------------------------------- 分割线 -------------------------------- */

// RTC/RtpStreamRecv.cpp
/* ---------- flexfec ---------- */
  bool RtpStreamRecv::IsFlexFecPacket(RTC::RtpPacket* packet) {
  	if (packet == nullptr) return false;
    return packet->GetPayloadType() == params.fecPayloadType ? true : false;
  }

  bool RtpStreamRecv::FecReceivePacket(RTC::RtpPacket* packet, bool isRecover){
  	if (this->params.useFec) {
  				  MS_WARN_TAG(rtp,
  				      "fec packet receive [ssrc:%" PRIu32 ", payloadType:%" PRIu8 ", seq:%" PRIu16,
  				      packet->GetSsrc(),
  				      packet->GetPayloadType(),
  				      packet->GetSequenceNumber());
  		// 所有数据都入 fec 解码模块
  		if (flexfecReceiver) {
  			webrtc::RtpPacketReceived parsed_packet(nullptr);
  			if (!parsed_packet.Parse(packet->GetData(), packet->GetSize())) {
  				MS_WARN_TAG(rtp, "receive fec packet but parsed_packet failed!");
  				return false;
  			}
				// 如果是恢复包打上恢复记号
				parsed_packet.set_recovered(isRecover);

  			flexfecReceiver->OnRtpPacket(parsed_packet);
  		} else {
  			MS_WARN_TAG(rtp, "receive fec packet but receiver is not exit");
  			// do not things
  		}
  	}

  	if (isRecover)
			this->AddFecRepaired();

		// fec包跳过后续流程
  	if (IsFlexFecPacket(packet)) {
  		packetFecCount++;
			return false;
  	}
		return true;
	}
	/* ---------- flexfec ---------- */
  };

在producer部分，我们需要继承flexfec的回调类，来承接恢复的数据。

// RTC/Producer.hpp

class Producer : public RTC::RtpStreamRecv::Listener,
	                 public RTC::KeyFrameRequestManager::Listener,
	                 public Timer::Listener,
	                 public webrtc::RecoveredPacketReceiver

	{

...
	// 新增传入参数 isRecover
	ReceiveRtpPacketResult ReceiveRtpPacket(RTC::RtpPacket* packet, bool isRecover);

	private:
		/* ---------- flexfec ---------- */
		void OnRecoveredPacket(const uint8_t *packet, size_t length) override;
		/* ---------- flexfec ---------- */
...
}

/* -------------------------------- 分割线 -------------------------------- */
// RTC/Producer.cpp


	Producer::ReceiveRtpPacketResult Producer::ReceiveRtpPacket(RTC::RtpPacket* packet, bool isRecover)
	{

		...

		// Media packet.
		if (packet->GetSsrc() == rtpStream->GetSsrc())
		{
			result = ReceiveRtpPacketResult::MEDIA;

			// FEC 或 media 都包进入模块进行处理
			if(!rtpStream->FecReceivePacket(packet, isRecover)) {
				return result;
			}
			// Process the packet.
			if (!rtpStream->ReceivePacket(packet))
			{
				// May have to announce a new RTP stream to the listener.
				if (this->mapSsrcRtpStream.size() > numRtpStreamsBefore)
					NotifyNewRtpStream(rtpStream);

				return result;}
		}
		// RTX packet.
		else if (packet->GetSsrc() == rtpStream->GetRtxSsrc())
		{
			result = ReceiveRtpPacketResult::RETRANSMISSION;
			isRtx  = true;

			// Process the packet.
			if (!rtpStream->ReceiveRtxPacket(packet))
				return result;
		}
		// Should not happen.
		else
		{
			MS_ABORT("found stream does not match received packet");
		}

		...

	}

	...

	/* ---------- flexfec ---------- */
	void Producer::OnRecoveredPacket(const uint8_t* packet, size_t length) {
		RTC::RtpPacket* recover_packet = RTC::RtpPacket::Parse(packet, length);
		if (!recover_packet){
			MS_WARN_TAG(rtp, "fec recover packet data is not a valid RTP packet");
			return;
		}

		this->ReceiveRtpPacket(recover_packet, true);

			  MS_WARN_TAG(rtp,
			      "fec packet recover [ssrc:%" PRIu32 ", payloadType:%" PRIu8 ", seq:%" PRIu16,
			      recover_packet->GetSsrc(),
			      recover_packet->GetPayloadType(),
			      recover_packet->GetSequenceNumber());
	}
	/* ---------- flexfec ---------- */

在Transport中还需要添加调用Producer的接收函数时传入isRecover值为true。

// RTC/Transport.cpp

void Transport::ReceiveRtpPacket(RTC::RtpPacket* packet)
	{
		...

		// Pass the RTP packet to the corresponding Producer.
		auto result = producer->ReceiveRtpPacket(packet, false);

		...

	}

3.2 结果讨论

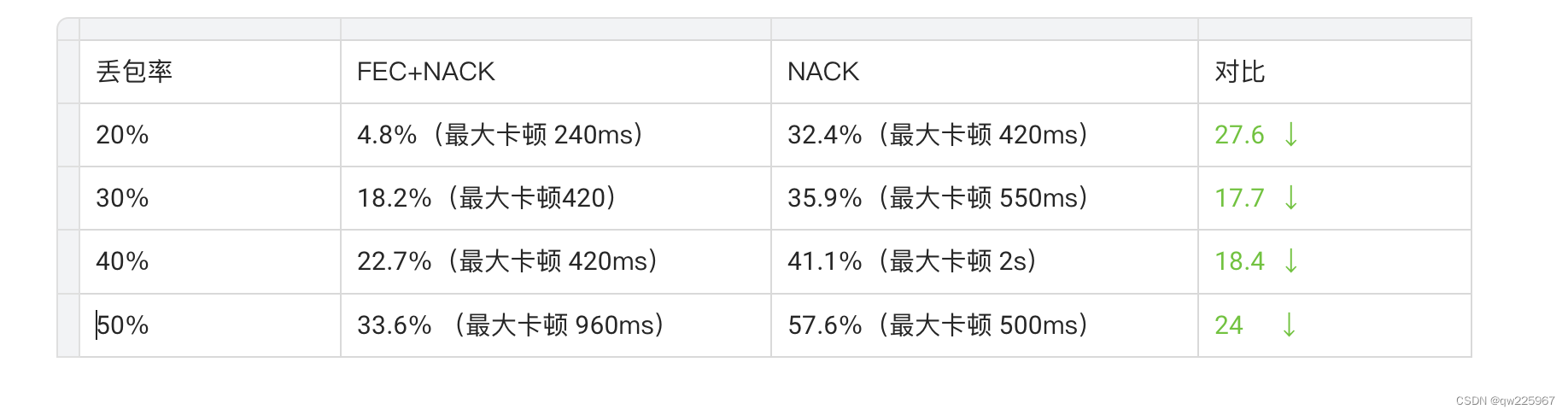

按照上述的方式完成后，我们进行了丢包+100ms延迟的测试。

在这里插入图片描述
可见整体的卡顿率都有大幅的下降。

最重要的是，在10%丢包的场景下，已经基本实现了无感知的优化（接收端不做快慢放，不增加jitter）。
