乘法器专题研究（内含所有类型乘法器）

乘法器的verilog HDL设计汇总

1、移位相加乘法器的设计：

 其大致原理如下：

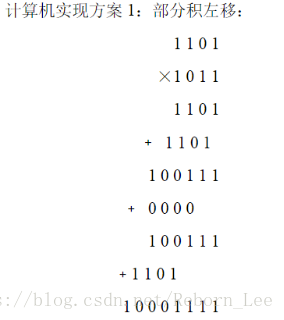

从被乘数的最低位开始判断，若为1，则乘数左移i（i=0,1...(WIDTH-1)）位后，与上一次和相加；若为0，则乘数左移i位后，以0相加。直至被乘数的最高位。



优点：占用的资源较少，在低速信号处理中有广泛的应用 。

缺点：串行乘法器的速度比较慢，一个结果输出需要花费多个时钟周期，在高位宽乘法运算中尤为明显。

Verilog HDL代码如下：

 1. //移位相加乘法器的verilog HDL代码

2. module multi_Mov_Add(a,b,outcome);

3.     parameter size = 8;

4.     input [size - 1 : 0] a, b; //a,b为乘法器的两个输入

5.     output [2*size - 1 : 0] outcome;

6.     reg [2*size - 1 : 0] outcome;

7.     integer i;

8.

9.     always @ (a or b)

10.     begin

11.         outcome = 4'b0;

12.         for(i = 0; i < size; i = i + 1) //用于移位

13.         begin

14.             if(b[i] == 1) //如果被乘数为1，则移位相加

15.             begin

16.                 outcome = outcome + (a<<i);

17.             end

18.         end

19.     end

20. endmodule

2、串行乘法器设计：

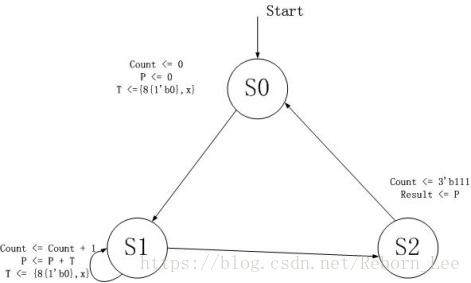

其状态图如下：





设计verilog HDL 代码如下：



1. module multi_CX(clk, x, y, result);

2.

3.     input clk;  //时钟信号

4.     input [7:0] x, y;  //x为乘数，y为被乘数

5.     output [15:0] result;  //运算结果

6.

7.     reg [15:0] result;

8.

9.     parameter s0 = 0, s1 = 1, s2 = 2;  //状态

10.     reg [2:0] count = 0;

11.     reg [1:0] state = 0;  //状态变量赋初值

12.     reg [15:0] P, T;  //P为运算结果的中间变量，T为乘数的中间变量

13.     reg [7:0] y_reg;  //y_reg为被乘数的中间变量

14.

15.     always @(posedge clk) begin  //时钟上升沿到达时，运行下面的语句

16.         case (state)  //状态S0为初始状态，从初始状态开始

17.             s0: begin

18.                 count <= 0;  //计算变量初值

19.                 P <= 0;  //结果变量清零

20.                 y_reg <= y;  //被乘数赋初值

21.                 T <= { {8{1'b0}}, x};  //乘数赋初值

22.                 state <= s1;  //进入下一个状态

23.             end

24.             s1: begin   //S1状态

25.                 if(count == 3'b111) //计数为3'b111，即7时，进入结束状态

26.                     state <= s2;

27.                 else begin  //未进入结束状态

28.                     if(y_reg[0] == 1'b1)  //被乘数末尾位为1时

29.                         P <= P + T;   //中间结果加一次乘数

30.                     else  //否则中间结果不变

31.                         P <= P;

32.                     y_reg <= y_reg >> 1;  //被乘数右移一位，倒数第二位移到末尾

33.                     T <= T << 1;  //乘加一次后，被乘数左移一位，这里从运算过程中可以看出

34.                     count <= count + 1;  //count是为了统计运行一次乘法需要多少个时钟周期

35.                     state <= s1;

36.                 end

37.             end

38.             s2: begin

39.                 result <= P;  //结束状态时，中间结果赋值给最终结果

40.                 state <= s0;  //为下一次运算准备

41.             end

42.             default: ;

43.         endcase

44.     end

45.

46. endmodule



缺点：计算一次乘法需要8个周期，因此可以看出串行乘法器速度比较慢，时延大。

优点：该乘法器所占用的资源是所有类型乘法器中最少的，在低速的信号处理中有广泛的使用。



3、流水线乘法器

 乘法器采用多级流水线的形式，将相邻的两个部分乘积结果再加到最终的输出乘积上，即排成一个二叉树形式的结构。（死磕下面的代码）

其verilog HDL设计如下：

1. module multi_4bits_pipelining(mul_a, mul_b, clk, rst_n, mul_out);

2.

3.     input [3:0] mul_a, mul_b; //乘数与被乘数

4.     input clk; //时钟信号

5.     input rst_n; //复位信号

6.     output [7:0] mul_out; //结果变量

7.     reg [7:0] mul_out;

8.     reg [7:0] stored0; //stored0,...stored3用来存逐位相乘的中间结果

9.     reg [7:0] stored1;

10.     reg [7:0] stored2;

11.     reg [7:0] stored3;

12.     reg [7:0] add01; //中间结果变量

13.     reg [7:0] add23;

14.     always @(posedge clk or negedge rst_n) begin

15.         if(!rst_n) begin //复位信号有效

16.             mul_out <= 0;

17.             stored0 <= 0;

18.             stored1 <= 0;

19.             stored2 <= 0;

20.             stored3 <= 0;

21.             add01 <= 0;

22.             add23 <= 0;

23.         end

24.         else begin

25.             stored0 <= mul_b[0] ? {4'b0, mul_a} : 8'b0; //如果被乘数倒数第一位不为零，则与乘数相乘结果为{4'b0,mul_a}

26.             stored1 <= mul_b[1] ? {3'b0, mul_a, 1'b0} : 8'b0; //如果被乘数倒数第二位不为零，则与乘数相乘结果为{3'b0,mul_a,1'b0}

27.             stored2 <= mul_b[2] ? {2'b0, mul_a, 2'b0} : 8'b0; //同上

28.             stored3 <= mul_b[3] ? {1'b0, mul_a, 3'b0} : 8'b0; //同上

29.             add01 <= stored1 + stored0;

30.             add23 <= stored3 + stored2;

31.             mul_out <= add01 + add23; //最终结果

32.         end

33.     end

34. endmodule

 Verilog HDL代码我都加上了注释，增加了可读性，我认为这是代码起码的尊严，也是对阅读者起码的尊重。原理就不多赘述，很简单，读懂代码即可了解。

4、Wallace树乘法器（重磅呈现）

 在乘法器的设计中采用树形乘法器，可以减少关键路径和所需的加法器单元数目，Wallace树乘法器就是其中的一种。下面以一个4*4位乘法器为例介绍Wallace
