关于解决Vivado综合报错，但没有出现错误信息的解决方式

最新推荐文章于 2025-09-17 22:39:24 发布
原创 最新推荐文章于 2025-09-17 22:39:24 发布 · 6k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

本人的错误如下所示：

项目之前本来是可以正常综合的，不知道为什么突然就在综合过后，综合失败，并且没有报错信息，日志中出现：[EXCEPTION_ACCESS_VIOLATION]（由于问题解决了，忘记截图了，所以没有图片，并且我也不会复现，所以将就看）

本人的解决方法：

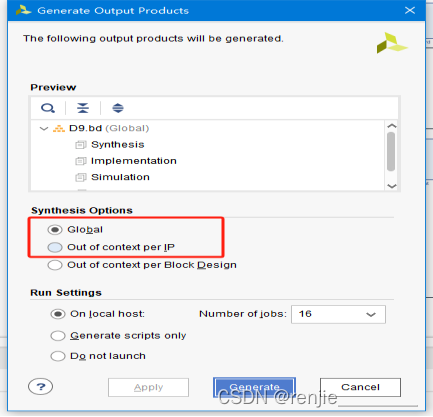

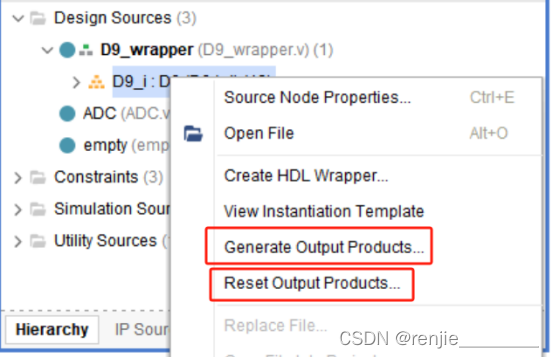

通过在网络上的资料查阅，发现可能是Generate Block Design的问题，于是我Reset了我的Products ，并重新Generate，如图：

该项目出问题的时候，我的Generate的方式是Global的方式，于是我重新选择了Out of contest per IP的方式Generate，随后进行综合，发现综合通过了，然后我又重新选回了Global的方式Generate，因为有些地方我要看ILA，所以必须要选择Global的方式，发现问题解决了，项目可以正常综合了

希望我的这篇文章能帮助到大家！
