vivado综合出错误、无法生成IP、打开文件一直卡、无报错

一、问题

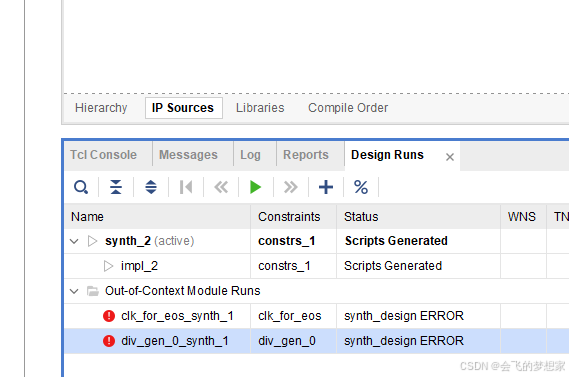

        这几个问题是出现在我重新移植工程到一台新装vivado的电脑上,刚开始是出现了用vivado打开工程里的.v就一直卡死在initial,就是打不开文件,接着我尝试着重新编译工程,但是vivado报错无法正常综合但是没有错误信息,紧接着发现随便生成一个ip也无法正常生成,messages也没有提示具体错误信息。

二、解决

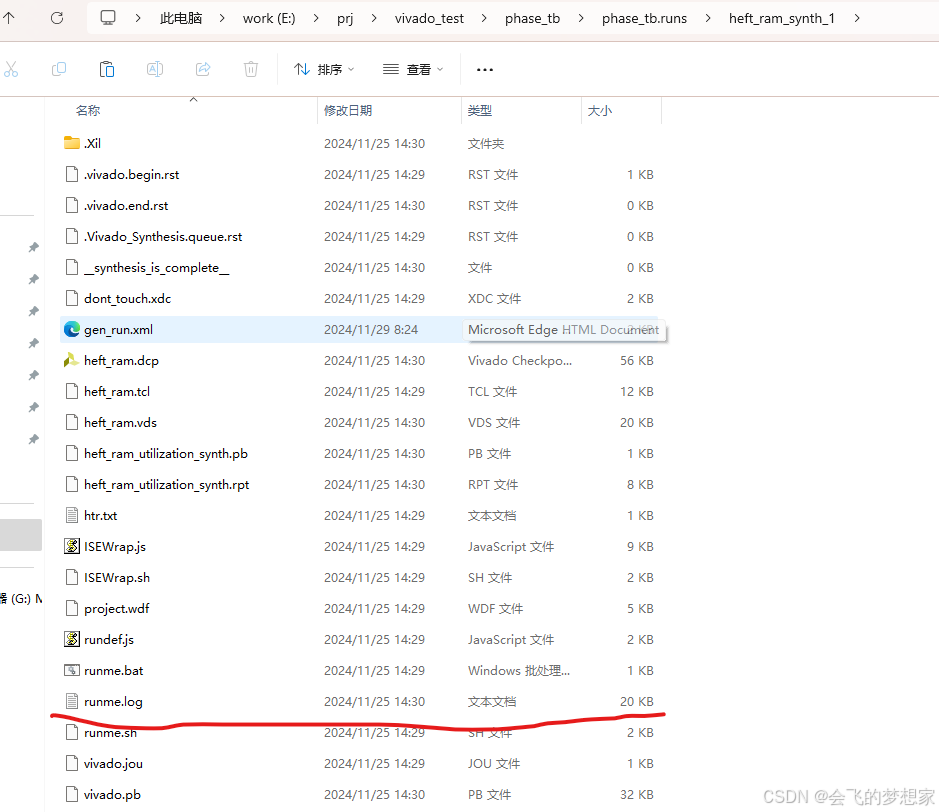

通过查看生成的历史文件

        发现最后一行有提示,根据提示

TclStackFree: incorrect freePtr. Call out of sequence

搜索发现最终原因是计算机名字是中文,改成英文后vivado就能正常编译使用了参考如下

Vivado错误,综合失败,且无error信息,可能原因_vivado综合失败无错误提示,怎么解决-CSDN博客

需要值得注意的是vivado的工程路径也必须没有中文,还有的文章说电脑登陆的用户名也必须是英文,虽然我没有尝试过,但是大家可以作为思路参考。

<think>好的,用户现在遇到了在Vivado生成bit文件时报告找不到IP核的错误。之前他询问过所有IP核都找不到的问题,现在的问题更具体,是在生成bit文件的过程中现这个错误。我需要先理解这个问题的可能原因,然后给解决方案。 首先,用户之前的问题是关于IP核在工程中全部找不到,现在虽然可能已经解决了IP核的可见性问题,但在生成bit文件的时候还是报错找不到。这可能意味着IP核虽然在工程中存在,但在生成bit文件的过程中,Vivado无法正确引用或生成这些IP核的输文件。 可能的思路有几个方面: 1. **IP核未正确生成或过时**:用户可能添加了IP核,但没有生成产品(Generate Output Products),或者生成IP核有更新但未重新生成,导致综合或实现时找不到必要的文件。 2. **路径问题**:工程路径中有特殊字符或空格,导致Vivado在处理IP文件无法正确解析路径,尤其是在Windows系统中,路径中的空格可能会引发问题。 3. **缓存或临时文件问题**:之前的缓存文件可能残留了错误信息,或者IP核的状态被锁定,导致生成过程中无法正确访问。 4. **版本兼容性或许可证问题**:某些IP核可能需要特定的许可证,或者Vivado版本升级后导致IP核版本不兼容,无法正确生成。 5. **综合或实现过程中的错误**:可能在综合阶段没有正确包含IP核的文件,或者在实现阶段找不到生成文件,例如.edf或.xml文件。 接下来需要根据这些可能的原因,逐步给排查步骤。需要确保用户检查IP核是否已正确生成产品,路径是否合法,清理缓存,检查许可证,重新生成IP核,以及查看日志文件中的具体错误信息。 同时,用户可能之前尝试过解决IP核不可见的问题,现在问题转移到了生成bit文件阶段,可能需要更详细的错误日志分析。因此,建议用户提供具体的错误信息,以便更准确地定位问题。 另外,考虑到用户可能对Vivado的操作流程不太熟悉,需要给具体的操作步骤,例如如何重新生成IP核的输产品,如何检查IP状态,如何清理缓存等。同时,提醒用户注意工程路径的规范,避免使用中文或特殊字符,这在之前的回答中也提到过,可能需要再次强调。 最后,如果以上步骤都无法解决问题,可能需要重新创建工程或重新安装Vivado,但这应该是最后的手段,需要谨慎建议。</think>在Vivado生成bit文件过程中报错找不到IP核,通常是由于IP核未正确生成或路径引用异常所致。以下是系统化的排查解决方案: --- ### **1. 验证IP生成状态** - **关键操作**:在Sources面板中 - 右键点击问题IP → **Generate Output Products** - 选择**Global Synthesis**模式 → 勾选**Generate Now** - 观察生成日志是否包含`Successfully generated all output products`提示 - **典型错误案例**: ```log [IP_Flow 19-3153] Failed to generate IP 'clk_wiz_0'. Check the 'Generate Output Products' log (ipgenerate.log) for details ``` 此时需打开`<工程目录>/<ip_name>/synth/<ip_name>.log`查看具体错误 --- ### **2. 强制重新生成IP** - **Tcl命令强制刷新**: ```tcl upgrade_ip [get_ips] # 升级过时IP generate_target all [get_ips] # 强制重新生成所有IP reset_run synth_1 # 重置综合 launch_runs synth_1 -jobs 4 # 重新综合 ``` --- ### **3. 检查IP文件完整性** 在工程目录中确认存在以下关键文件: ``` <工程目录>/<ip_name>/<ip_name>.xci # IP配置文件 <工程目录>/<ip_name>/<ip_name>_stub.v # 仿真存根文件 <工程目录>/<ip_name>/synth/<ip_name>.v# 综合后网表 ``` 若缺少.xci文件,需通过`Add Sources`重新添加IP --- ### **4. 路径深度与特殊字符** - **Windows系统特别注意**: - 工程路径不得超过`260字符`限制(建议将工程移动到`C:/Vivado_Projects/`) - 路径中不得包含: ```text # 禁止字符 ~ ! @ # $ % ^ & * ( ) + = { } [ ] | \ : ; " ' < > , . ? # 禁止关键词 prj, ip, xilinx, temp # 某些杀毒软件会拦截这些目录 ``` --- ### **5. 检查IP锁定状态** - **症状**:IP核图标显示🔒标记 - **解决方案**: 1. 删除`<工程目录>/<ip_name>/<ip_name>.xci` 2. 在Tcl控制台执行: ```tcl file delete -force [get_property IP_DIR [get_ips <ip_name>]] ``` 3. 重新生成IP --- ### **6. 查看综合日志细节** 在`<工程目录>/<project_name>.runs/synth_1/runme.log`中搜索关键词: ```log ERROR: [Common 17-69] Command failed: WARNING: [IP_Flow 19-3663] IP generation is out-of-date CRITICAL WARNING: [Synth 8-689] instance 'u_clk_wiz' of module 'clk_wiz' not found ``` 若现`not found`错误,需检查IP是否被意外删除 --- ### **7. 许可证核验(针对加密IP)** - 执行命令检查加密状态: ```tcl report_property -all [get_ips <ip_name>] | grep IS_ENCRYPTED ``` - 如果返回`IS_ENCRYPTED true`但无有效许可证,需联系Xilinx获取加密IP的`xilinx_ise_gr.zip`证书 --- ### **8. 环境变量修复(Linux专用)** ```bash # 清理旧环境变量 unset XILINX_VIVADO # 重新初始化 source /tools/Xilinx/Vivado/2023.1/settings64.sh # 设置临时目录(针对NFS挂载问题) export TEMPDIR=/local_scratch/$USER ``` --- ### **典型错误解决方案对照表** | 错误代码 | 含义 | 解决方案 | |---------|------|---------| | [DRC 23-20] | IP接口协议冲突 | 检查AXI信号连接完整性 | | [Synth 8-439] | 模块未定义 | 执行`reset_project`后重新生成IP | | [IP_Flow 19-5603] | IP版本不匹配 | 使用`upgrade_ip`升级IP | | [Common 17-53] | 用户中断导致文件损坏 | 删除`.gen",".hw",".ip_user_files"目录 | 如果问题仍未解决,建议提供以下信息以便进一步诊断: 1. Vivado版本号(通过`vivado -version`获取) 2. 完整的错误日志片段 3. 受影响IP核名称及版本
