8.12 矢量图层面要素单一符号使用四(线符号填充)

前言

• 本章介绍矢量图层线要素单一符号中使用线符号填充（Line pattern fill）的使用
• 说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

线符号填充（Line pattern fill）

A symbol fill consisting of repeated parallel lines.

• 以protected_areas.shp为例，图层符号为Simple Fill时显示效果如下图


QGis设置面符号为线符号填充（Line pattern fill）

• Symbol layer type设置为Line pattern fill，可设置的属性如下图

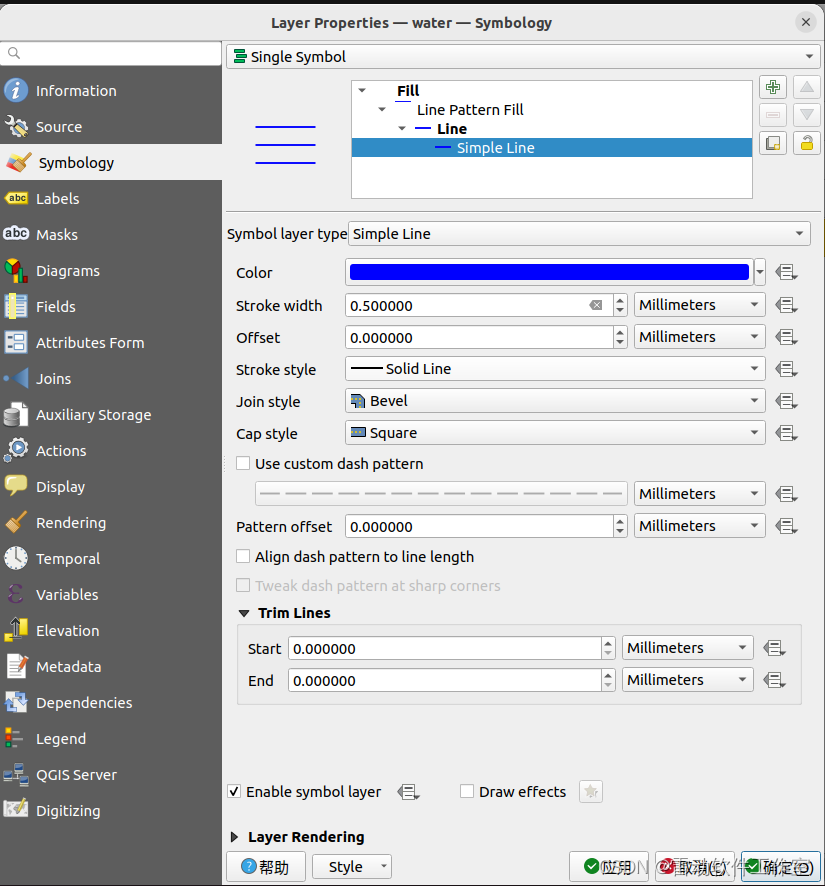

• Line Pattern Fill需要设置子符号，类型为线类型，如下图

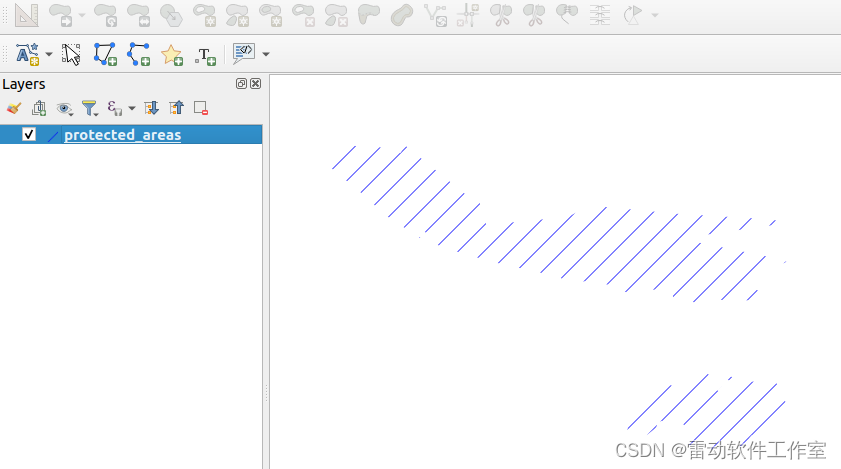

• 属性设置完成后，图层显示效果如下


二次开发代码实现线符号填充（Line pattern fill）

• 类QgsLinePatternFillSymbolLayer是线符号填充（Line pattern fill），详细见文档，类图如下


• 类QgsLinePatternFillSymbolLayer的函数setSubSymbol (QgsSymbol *symbol)用来设置子符号，如上节QGis设置字符号为Simple Line

• 创建符号层有两种方法：构造函数和create

• 方法一

1. 从图层获取渲染器

    //从图层获取渲染器
    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsSingleSymbolRenderer *singleSymbolRenderer = QgsSingleSymbolRenderer::convertFromRenderer(layerRenderer);

2. 构造函数：修改属性可以调用setxxx函数，如下代码

    auto linePatternFillSymbolLayer = new QgsLinePatternFillSymbolLayer();
    linePatternFillSymbolLayer->setLineAngle(0.0);
    linePatternFillSymbolLayer->setColor(QColor(0,0,255));

3. 创建符号并设置到渲染器

    //多个Symbol Layer构成一个Symbol
    QgsSymbolLayerList layerList;
    layerList << linePatternFillSymbolLayer;
    //构造QgsFillSymbol并设置renderer
    auto fillSymbol = new QgsFillSymbol(layerList);
    singleSymbolRenderer->setSymbol(fillSymbol);
    layer->setRenderer(singleSymbolRenderer);

• 方法二
  方法一中步骤1，3不变，步骤2中使用create()成员函数，颜色方案同样有两种选择

    QVariantMap mp;
    mp["lineangle"] = QStringLiteral("0.0");
    mp["line_color"] = QStringLiteral("0,0,255");
    auto linePatternFillSymbolLayer = QgsLinePatternFillSymbolLayer::create(mp);

• 完整测试代码如下

void MainWindow::polygonLinePatternSlot()
{
    //添加一个线图层
    QgsVectorLayer* layer = addTestShape(QStringLiteral("maps/shapefile/protected_areas.shp"));
    //从图层获取渲染器
    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsSingleSymbolRenderer *singleSymbolRenderer = QgsSingleSymbolRenderer::convertFromRenderer(layerRenderer);
#if 0
    auto linePatternFillSymbolLayer = new QgsLinePatternFillSymbolLayer();
    linePatternFillSymbolLayer->setLineAngle(0.0);
    linePatternFillSymbolLayer->setColor(QColor(0,0,255));
#else
    QVariantMap mp;
    mp["lineangle"] = QStringLiteral("0.0");
    mp["line_color"] = QStringLiteral("0,0,255");
    auto linePatternFillSymbolLayer = QgsLinePatternFillSymbolLayer::create(mp);
#endif
    //多个Symbol Layer构成一个Symbol
    QgsSymbolLayerList layerList;
    layerList << linePatternFillSymbolLayer;
    //构造QgsFillSymbol并设置renderer
    auto fillSymbol = new QgsFillSymbol(layerList);
    singleSymbolRenderer->setSymbol(fillSymbol);
    layer->setRenderer(singleSymbolRenderer);
}

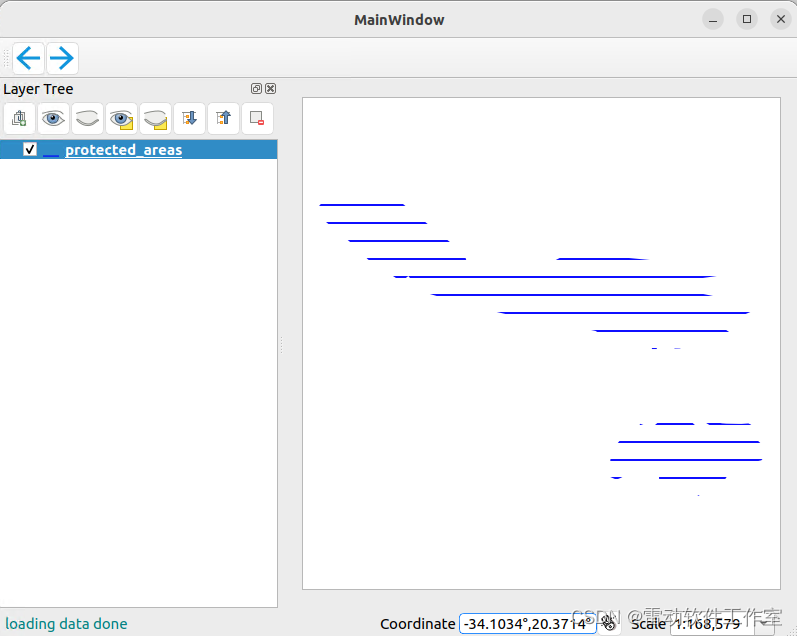

• 效果如下图



总结

• 介绍了矢量图层面要素单一符号中的线符号填充（Line pattern fill）使用
