mt6762/mt6765平台i2c驱动能力修改与波形优化

mt6762在连接一些外设时，i2c在低电平会拉不低的情况，最低电平在0.4V左右．这时需要去掉外设的上拉电阻或调整硬件i2c的驱动电流．

修改文件路径：

vendor/mediatek/proprietary/bootable/bootloader/preloader/platform/mt6765/src/drivers/i2c.c

修改函数：

int i2c_hw_init(void)

1 修改上拉电阻

    /* Switch internal resistor */
    /* 0x0:75k 0x1:5k */
    /* 0x2:15k 0x3:1k */
    /*I2C0,1*/
    I2C_SET_REG32(0x10002a00 + 0x70, 0xFF, 0xFF);
    /*I2C2,4*/
    I2C_SET_REG32(0x10002800 + 0xA0, 0xFF, 0xFF);
    /*I2C6*/
    I2C_SET_REG32(0x10002c00 + 0x70, 0xF, 0xF);
    /*I2C3,5*/
    I2C_SET_REG32(0x10002600 + 0xb0, 0xFF, 0xFF);

２修改驱动电流

    /* Just for MT6765/MT6762, config driving set EH2,EH1= 2'b01 */
    /* EH: 1, i2c mode;0, GPIO mode */
    /* [EH2,EH1]: 2'b00,0.31;2'b01,0.61;2'b10,1.1;2'b11,1.41 单位为mA*/
    /* [EH,EH2,EH1] = [bit2,bit1,bit0] */
    /*I2C0,1*/
    I2C_SET_REG32((0x10002a00 + 0x20), 0x0FFF, 0x0B6D);
    /*I2C2,4*/
    I2C_SET_REG32((0x10002800 + 0x20), 0x0FFF, 0x0B6D);
    /*I2C6*/
    I2C_SET_REG32((0x10002c00 + 0x20), 0x3F, 0x2D);
    /*I2C3,5*/
    I2C_SET_REG32((0x10002600 + 0x20), 0x0FFF, 0x0B6D);

３我们以i2c4为例，修改其内部上拉电阻与驱动电流看波形有哪些影响．

设置i2c4，DWS i2c4配置为Pull&Push En打勾

（１）上拉电阻为１K,2b'11

    /*I2C2,4*/
    I2C_SET_REG32(0x10002800 + 0xA0, 0xFF, 0xFF);

    驱动电流为1.1mA,[EH,EH2,EH1] = 2b'110

    /*I2C2,4*/
    I2C_SET_REG32((0x10002800 + 0x20), 0x0FFF, 0x0B6D);

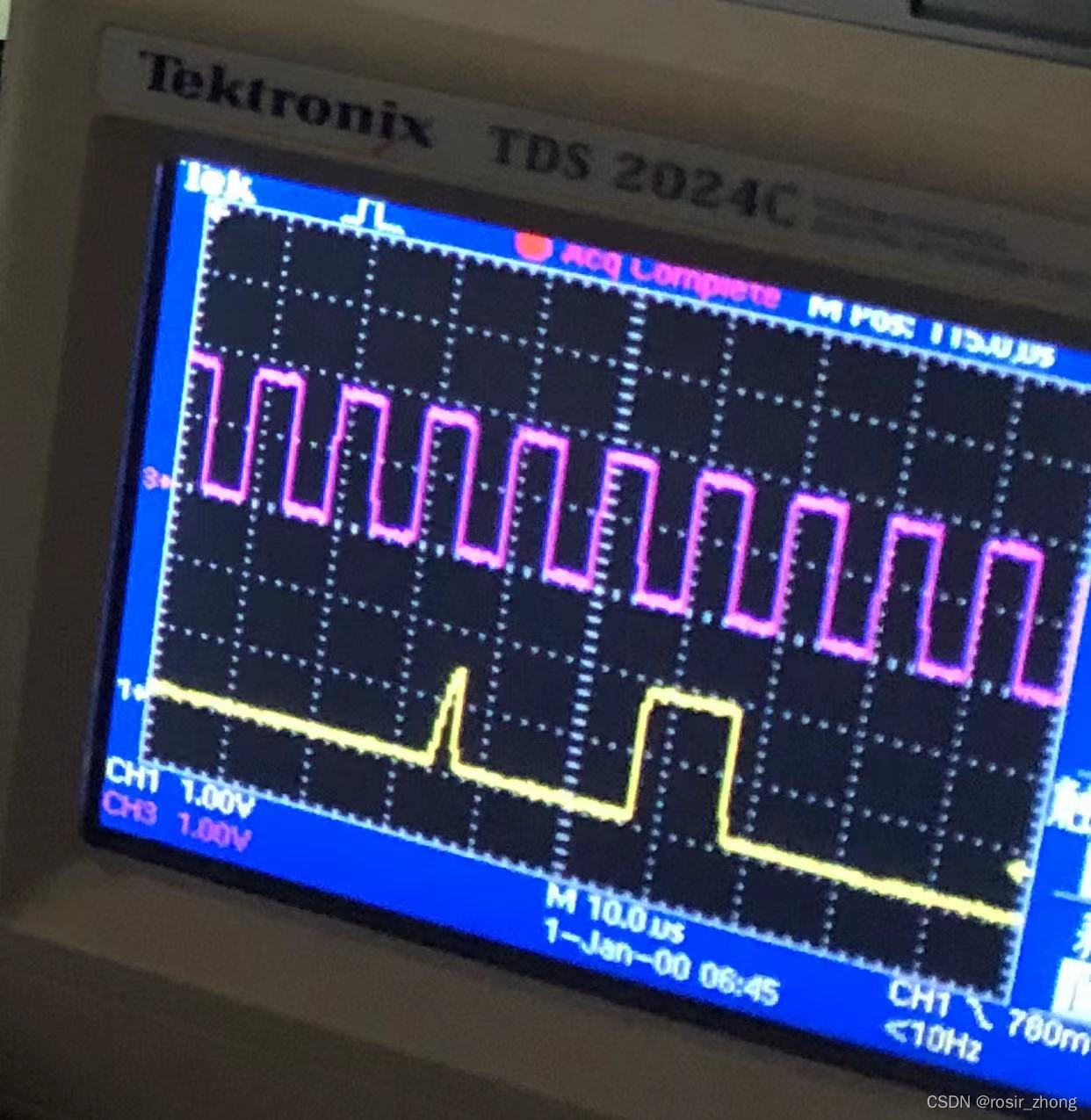

对应波形如下

 可见i2c第九个clk为读取ACK的电平没有完全拉地低．

（２）上拉电阻为１K,2b'11

    /*I2C2,4*/
    I2C_SET_REG32(0x10002800 + 0xA0, 0xFF, 0xFF);

    驱动电流为1.41mA,[EH,EH2,EH1] = 2b'111

    /*I2C2,4*/
    I2C_SET_REG32((0x10002800 + 0x20), 0x0FFF, 0x0FFF);

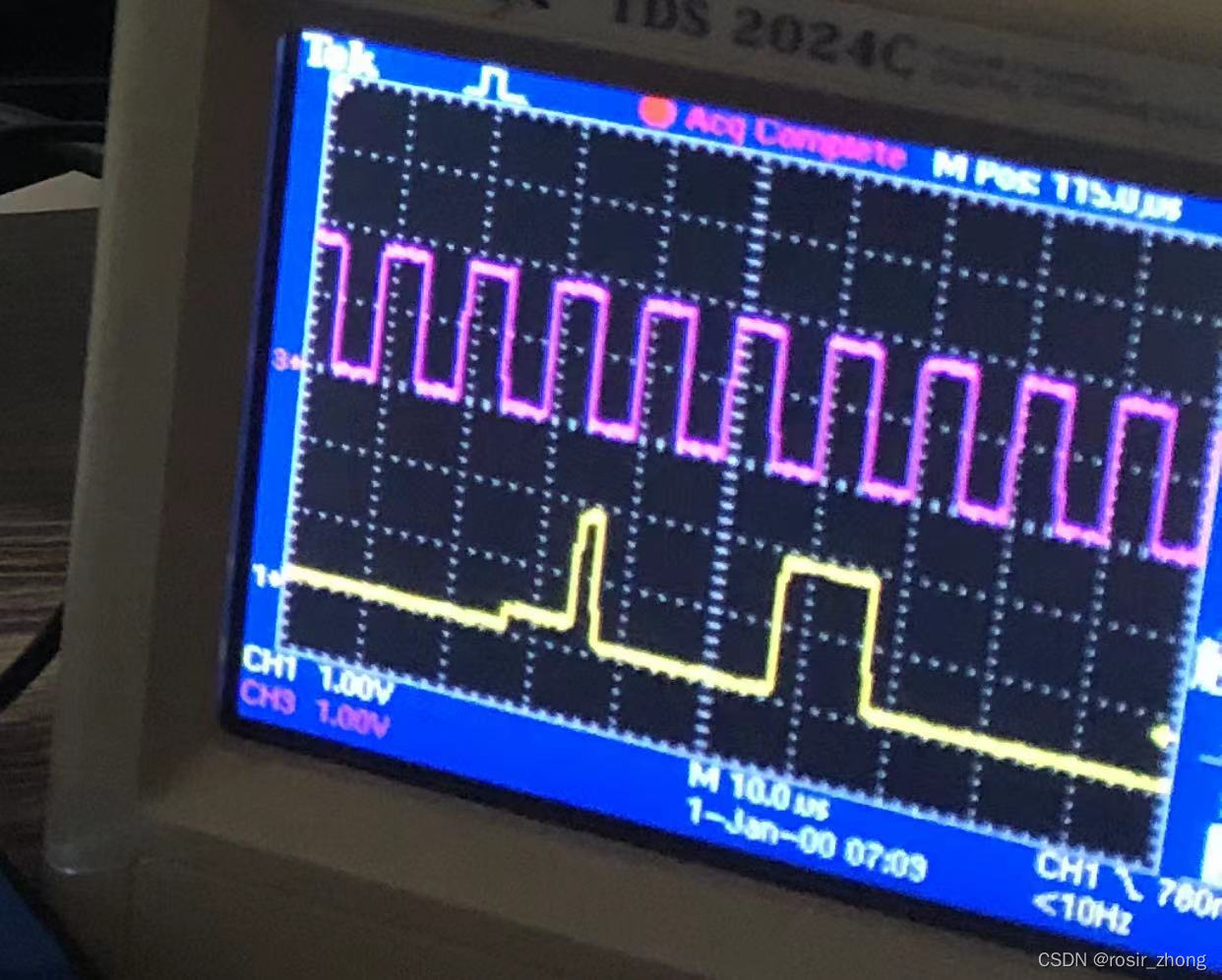

对应波形如下



可见驱动电流增加波形没改善．

（３）上拉电阻为15K,2b'10

    /*I2C2,4*/
    I2C_SET_REG32(0x10002800 + 0xA0, 0xFF, 0xAA);

    驱动电流为1.41mA,[EH,EH2,EH1] = 2b'111

    /*I2C2,4*/
    I2C_SET_REG32((0x10002800 + 0x20), 0x0FFF, 0x0FFF);

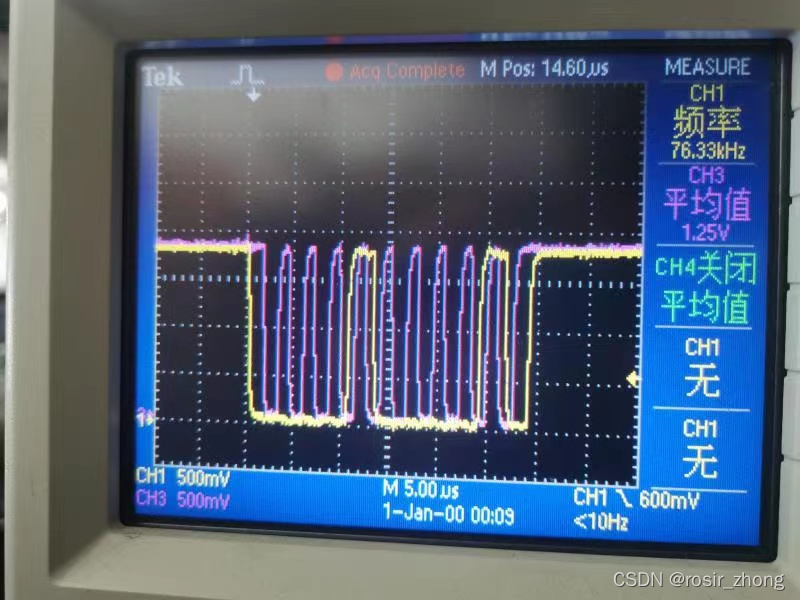

对应波形如下

 可见增大上拉电阻，2c第九个clk为读取ACK的电平完全拉低，但是第９个CLK后高电平建立时间变长．

（４）上拉电阻为75K,2b'00

    /*I2C2,4*/
    I2C_SET_REG32(0x10002800 + 0xA0, 0xFF, 0x00);

    驱动电流为1.41mA,[EH,EH2,EH1] = 2b'111

    /*I2C2,4*/
    I2C_SET_REG32((0x10002800 + 0x20), 0x0FFF, 0x0FFF);

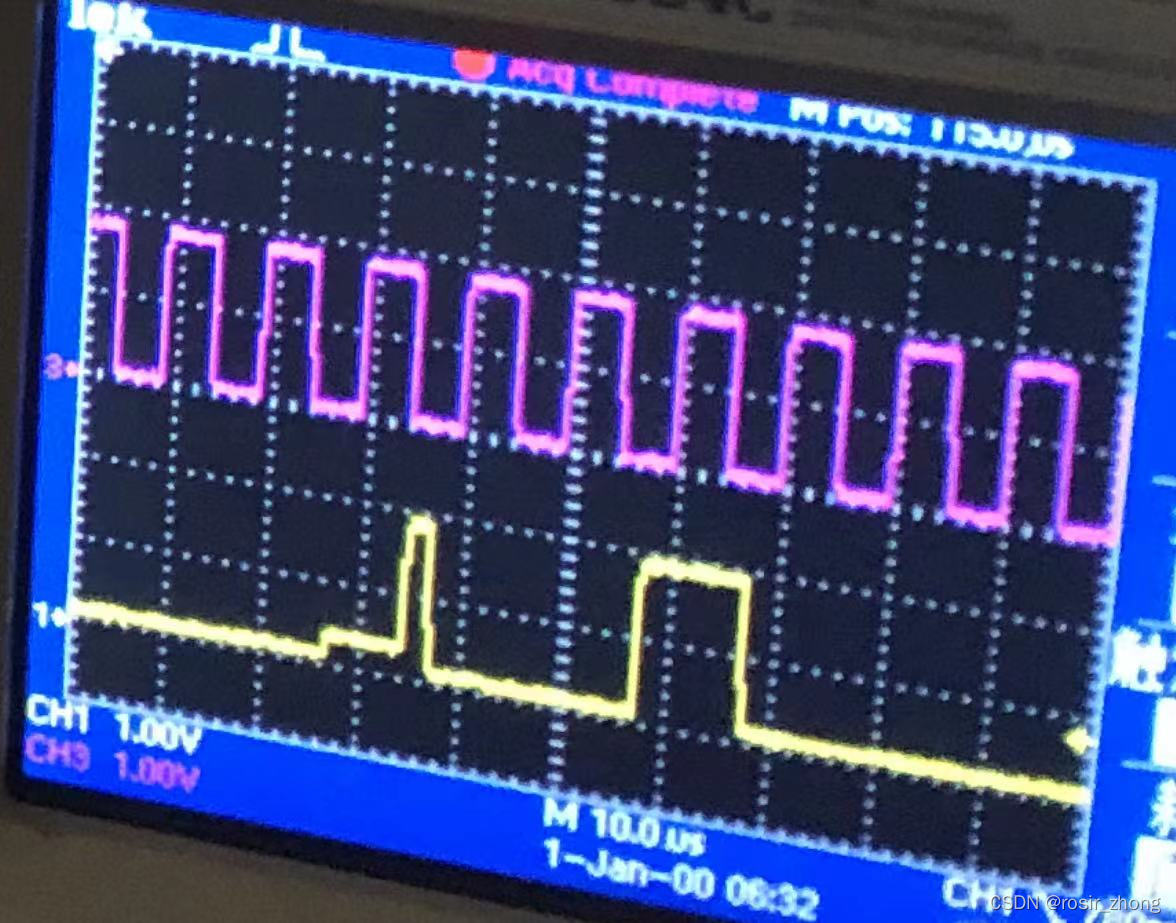

对应波形如下

 可见上拉电阻越大，第９个CLK后高电平建立时间越长．

4 如果直接把DWS i2c4配置为Pull&Push En打勾去掉

高低电平建立的时间会变长，波形有畸变，如下图

５　总结，

mt6762在连接一些外设时，i2c在低电平会拉不低的情况时，可以尝试从外部更改外部上拉电阻，i2c内部上拉电阻，以及寄存器修改驱动电流三个方面去优化i2c的波形，适配对应外设i2c波形，达到满足i2c数据通行的要求．
