amba协议补充（一）

ahb 协议

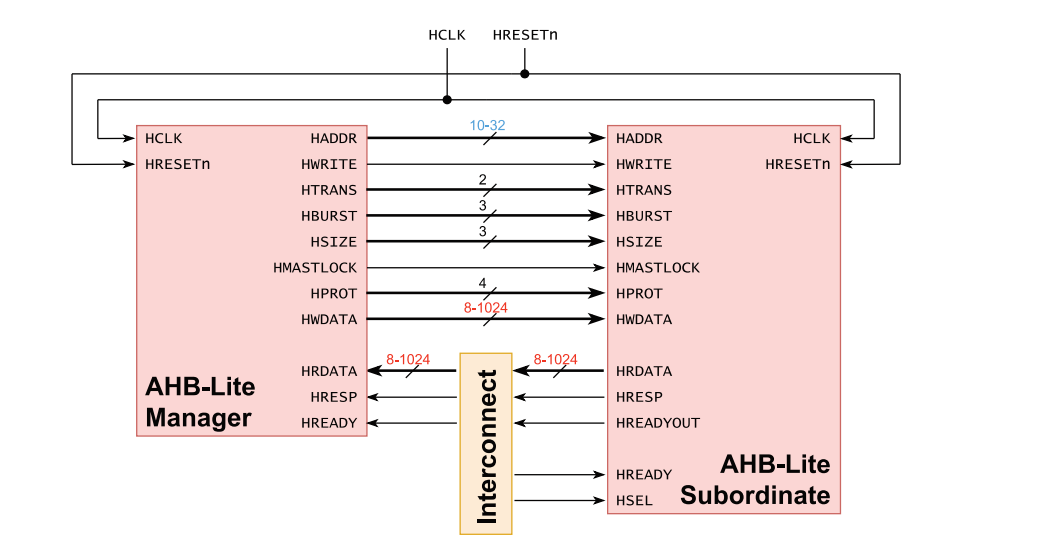

1. 信号

1.1manager和subordinate使用同一个clock

1.2ahb 协议信号使用前缀H* 表示

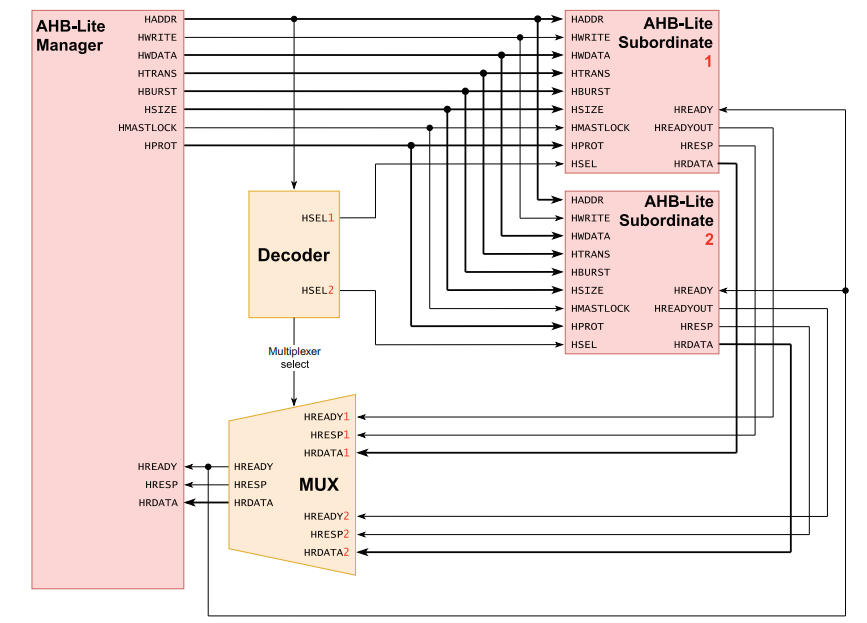

1.3manager和subordinate的信号时非对称的，subordinate 多出Hsel 和 Hready 信号（一主多从时实现decode 和 mux）

1. 其中decode 使用组合逻辑实现;
2. mux 使用时序逻辑实现，避免读返回数据逻辑过长，时序违例

1.4 data_bus_wdth 允许8-1024  bit

2. 时序timing

        manage和subordinate 之间的传输分为address phase 和 data phase。

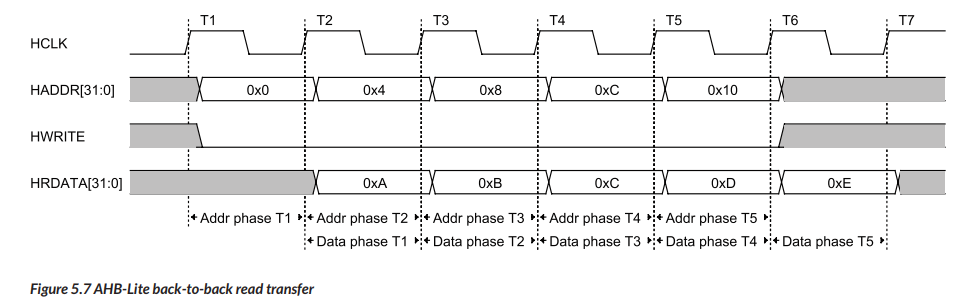

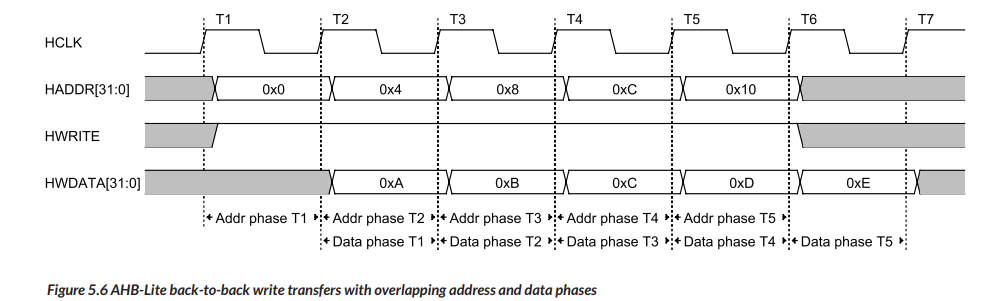

 对于连续的读和写操作，使用overlap 将address 和 data phase 叠加，可以有效降低读写时间延时。如下时序图所示：

在不额外新增信号的前提下，ahb'协议不能停在空闲状态。  所以协议新增htrans 信号，含义如下：
