单片机+MPX4115压力测量仪的Proteus仿真设计+代码+文档

压力测量仪的设计与仿真

一、设计要求：

本课程设计用MPX4115传感器来检测压力参数，ADC0832进行模数转换后，利用单片机AT89C52进行数据处理后，用四个八段数码管显示压力值。压力测量的量程在15.3KPA~114.9KPA，分度值位0.1kpa。

二、构思

2.1 主控模块的选型。

方案一：

采用MSP430系列单片机，该单片机是TI公司1996年开始推向市场的一种16位超低功耗的混合信号处理器。其内部集成了很多模拟电路、数字电路和微处理器，提供强大的功能。不过该芯片昂贵不适合一般的设计开发[3]。

方案二

采用51系列的单片机，该单片机是一个高可靠性，超低价，无法解密，高性能的8位单片机，32个IO口，且STC系列的单片机可以在线编程、调试，方便地实现程序的下载与整机的调试。

因此选用方案二中的51系列单片机作为主控芯片

2.2 显示模块的选型

方案一：

采用点阵式数码管显示，点阵式数码管是由八行八列的发光二极管组成，对于显示文字比较合适，如采用在显示数字显得太浪费，且价格也相对较高，所以不用此种作为显示。

方案二：

采用LED数码管动态扫描，LED数码管价格虽适中，对于显示数字也最合适，而且采用动态扫描法与单片机连接时，占用单片机口线少。

所以本设计中方案二中LED数码管的作为显示模块

2.3 传感器的选型。

压力传感器对于系统至关重要，需要综合实际的需求和各类压力传感器的性 能参数加以选择。一般要选用有温度补偿作用的压力传感器，因为温度补偿特性 可以克服半导体压力传感器件存在的温度漂移问题。

本设计要实现的数字气压计显示的是绝对气压值，同时为了简化电路，提高 稳定性和抗干扰能力，要求使用具有温度补偿能力的压力传感器。MPX4115可以产生高精度模 拟输出电压,数据采集模块由压力传感器MPX4115构成。

三、设计：

3.1 总体设计方案

本次设计是基于8051单片机的测量与显示。利用传感器将压力转换为电信号后，在经过ADC0832的模数转换器经A/D转换后由单片机进行有效处理，然后用数码管进行显示。


3.2 单片机最小系统

由AT89C52单片机、时钟电路、复位 电路组成AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。AT89C52是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的于将多功能MCS-518指令集和输出管脚相兼容。位CPU和闪烁存储器组合在由单个芯片中，ATMEL 的AT89C51是一种高效微控制器，AT89C52是它的一种精简版本。AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案

单片机系统电路

3.3 A/D转换模块

ADC0832是美国国家半导体公司生产的一种8位分辨率、双通道A/D转换芯片。由于它体积小，兼容性，性价比高而深受单片机爱好者及企业欢迎，其目前已经有很高的普及率。学习并使用 ADC0832 可是使我们了解A/D转换器的原理，有助于我们单片机技术水平的提高。8位分辨率双通道A/D转换输入输出电平与TTL/CMOS 相兼容5V电源供电时输入电压在0~5V之间工作频率为250KHZ，转换时间为32μS。 ADC0832为8位分辨率A/D转换芯片，其最高分辨可达256级，可以适应一般的模拟量转换要求。其内部电源输入与参考电压的复用，使得芯片的模拟电压输入在 0~5V 之间。

ADC0832模数转换电路

3.5 传感器模块

MPX4115系列压电电阻传感器是一个硅压力传感器。这个传感器结合了高级微电机技术，薄膜镀金属。还能为高水准模拟输出信号提供一个均衡压力。在0℃-85℃的温度下误差不超过1.5%，温度补偿是-40℃-125℃。为了克服干扰，在MPX4115输出电路中增加了RC滤波电路。如下图所示：

MPX4115信号处理电路

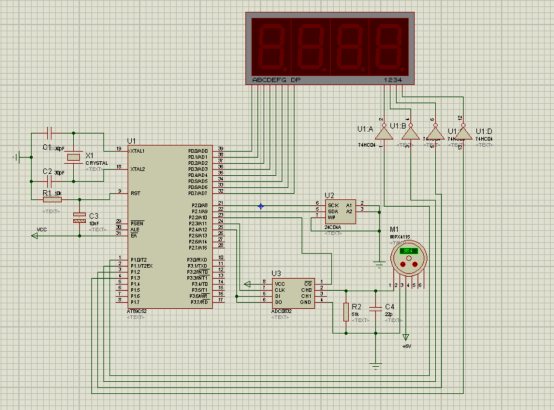

3.6系统总体电路图

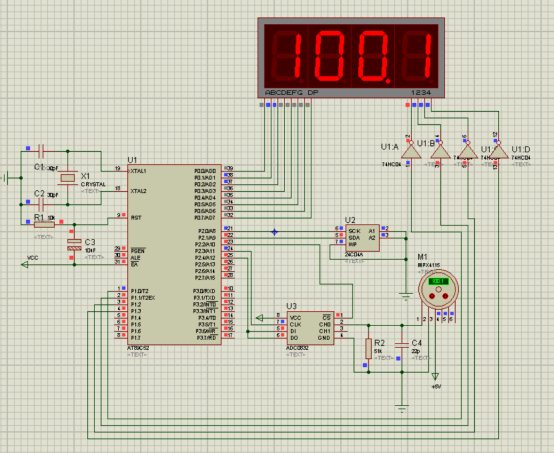

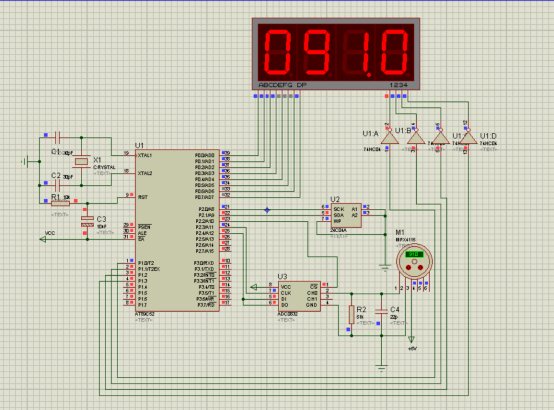

四、仿真
