产品描述

TMI3253/S/T是一种高效的600 kHz，恒定的接通时间（COT）控制模式的同步降压DC-DC转换器，能够提供高达3A的电流。TMI3253/S/T集成了主开关和同步开关与极低的RDS（ON），以最小化传导损失。以600 kHz的开关频率实现了低输出电压纹波和小的外部电感和电容器尺寸。它采用COT体系结构来实现高压降压应用中的快速瞬态响应。TMI3253/S/T要求最少数量的现成的标准外部组件，并可在一个6引脚SOT23-6 ROHS兼容包。

产品特点

70mΩ/35mΩ低RDS（ON）内部FET

高效同步模式运行

宽输入Range：4.5V到18V

输出电压从0.8 V(TMI3253)

                  0.6 V(TMI3253S)

                  0.765 V(TMI3253T)

600 kHz开关频率，高达3A，3.5A@1.2V的输出电流

COT控制，以实现快速的瞬态响应

轻负荷下的省电模式

集成内部补偿，稳定与低ESR陶瓷输出电容器

采用高冰杯模式的过电流保护

热停机，冲入电流限制和软启动

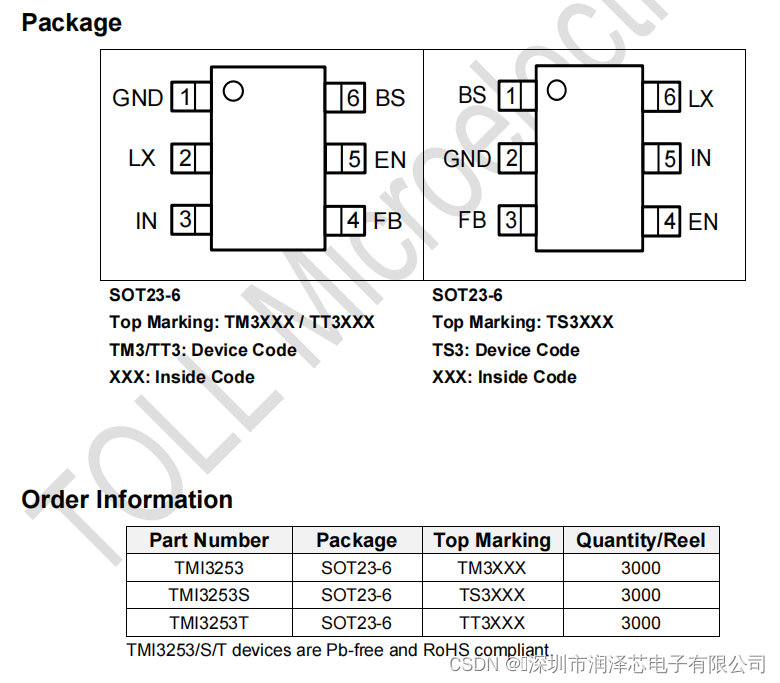

内置输入过电压保护，可在SOT23-6包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
