基于BFQ19S的共射振荡器设计（克拉泼电容三点式）

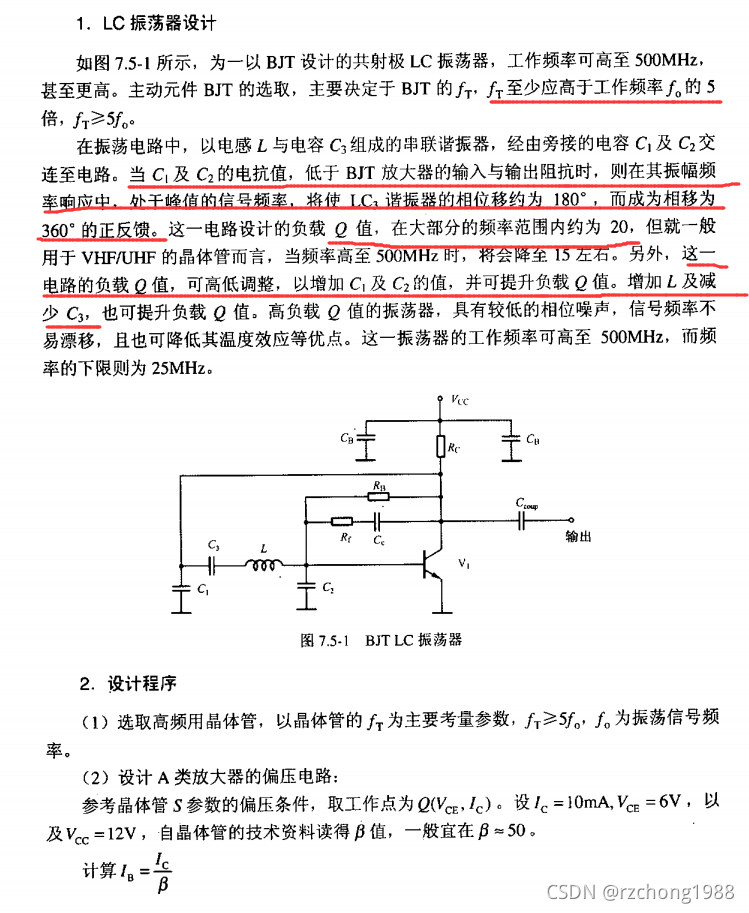

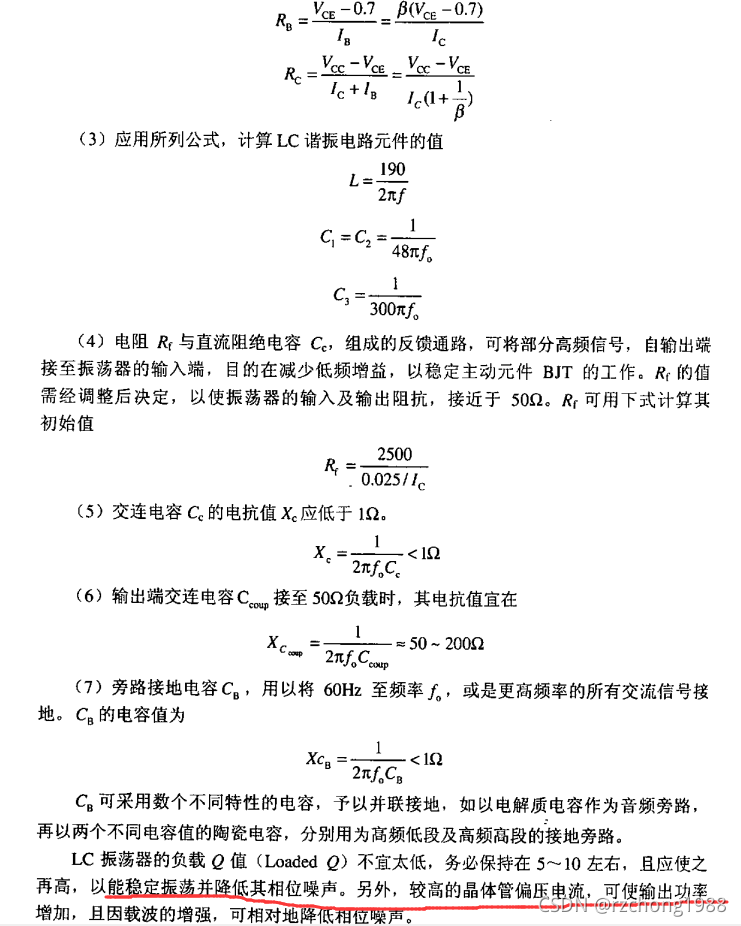

 根据理论，设计出如下LC振荡器：

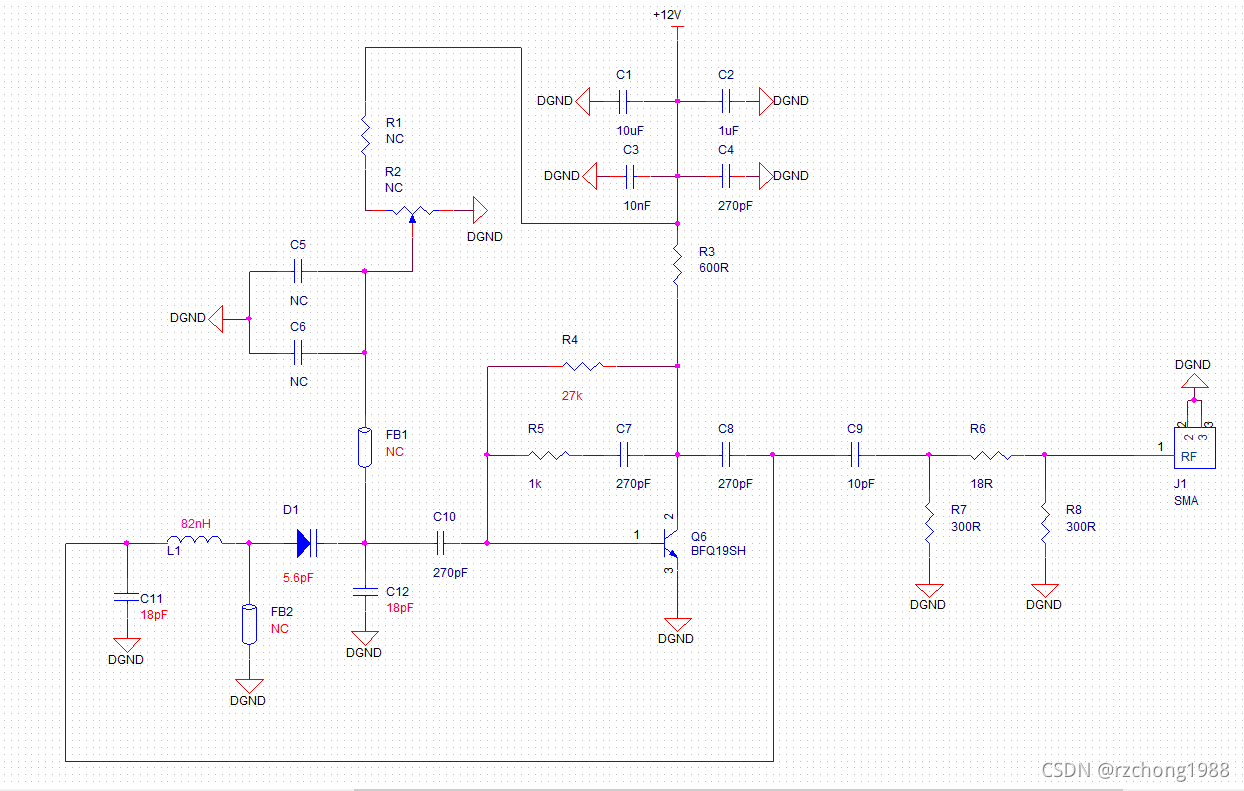

 一、设计初期是使用 = 400Mhz作为目标值计算的， 但由于计算值与实际值有差别，所以使用计算值附近的元器件代替使用；最终该电路的L1=82nH , D1 = 5.6pF, C11=18pF, C12 = 18pF ; 另外R3= 600Ω， R4取27k ， C9取10pF； 该电路实际的震荡频率为主要为L1,D1 决定，所以其震荡频率约为  =  =  235Mhz；

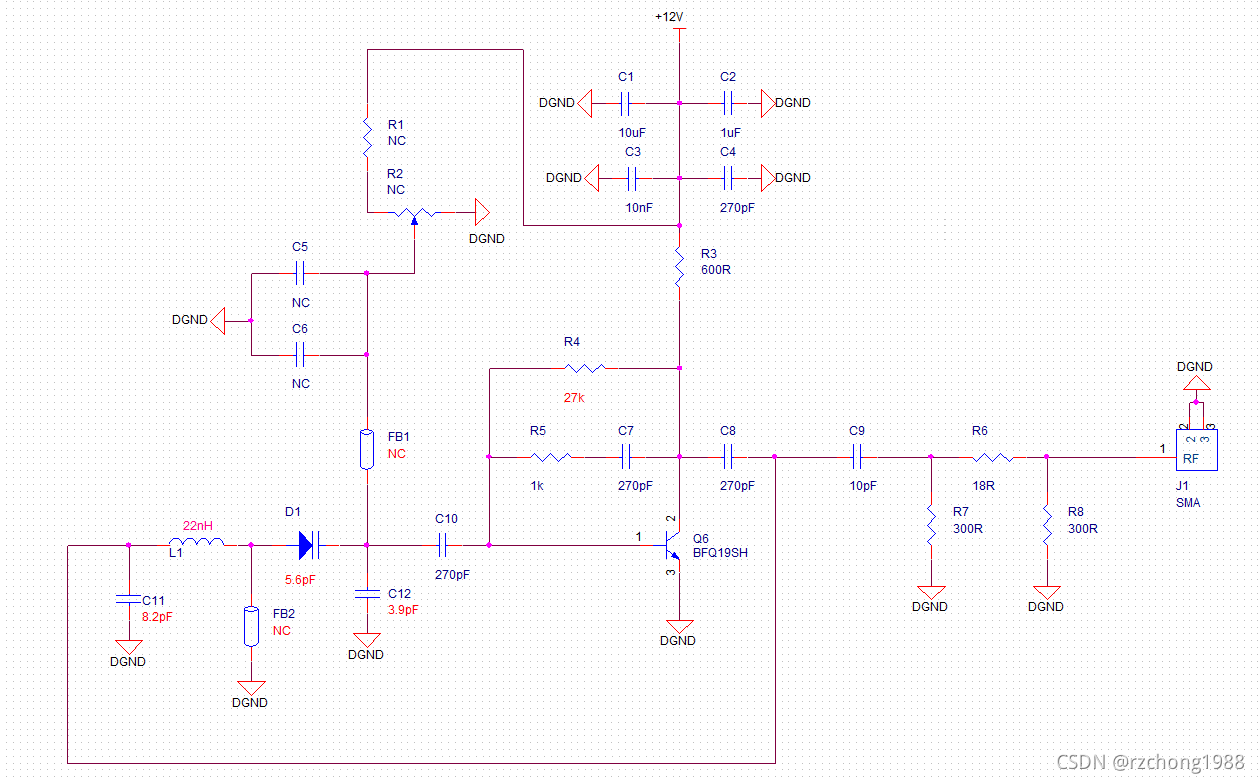

二、由于实际得到的频率比目标频率低太多，所以调整电路使其能达到400M左右的震荡频率；因为震荡频率主要由L1,D1决定，所以修改L1=22nH, D1 = 5.6pF ,  但修改后发现电路不起振 （分析为由于修改L1,D1的值影响了该振荡器的反馈系数，造成反馈不够而不起振）， 为提高其反馈系数把 C12修改为3.9pF ， C11修改为8.2pF 。接上电路后正常起振。震荡频率为452Mhz。（在调试电路时，发现如果需要修改L1,D1获得更高的震荡频率的话，必须按一定比例减少C12和C11, 以提高反馈系数，才能确保电路能正常起振。）电路如下图：

 三、测试上述电路的频率稳定度，使用频谱仪把设置为中心频率，span为100kHz， bw = 1kHz ， 可以明显看到频率极度不稳定，每时每刻都在漂移；查BFQ19S的datasheet，可知 Ceb = 3.9pF ， Cbc = 1pF ， Cce = 0.4pF ； 由于C12为3.9pF 与Ceb接近，而Ceb随温度变化，所以影响较大；而使用初始电路由于C12为18pF比Ceb大很多，便可以减少Ceb对电路的影响，性能略好，但频率稳定度依然很差，有接近40khz的频率漂移。

总结：如果需要更高的震荡频率，以及更好的频率稳定度，宜选用极间电容更小的晶体管，提高电感的Q值，及适当降低功率，减少温度对其的影响。通过上述手段应该能使频率稳定度和相位噪声有所提升。  最后如果有条件，最好还是使用锁相环使频率锁定在一定的范围。

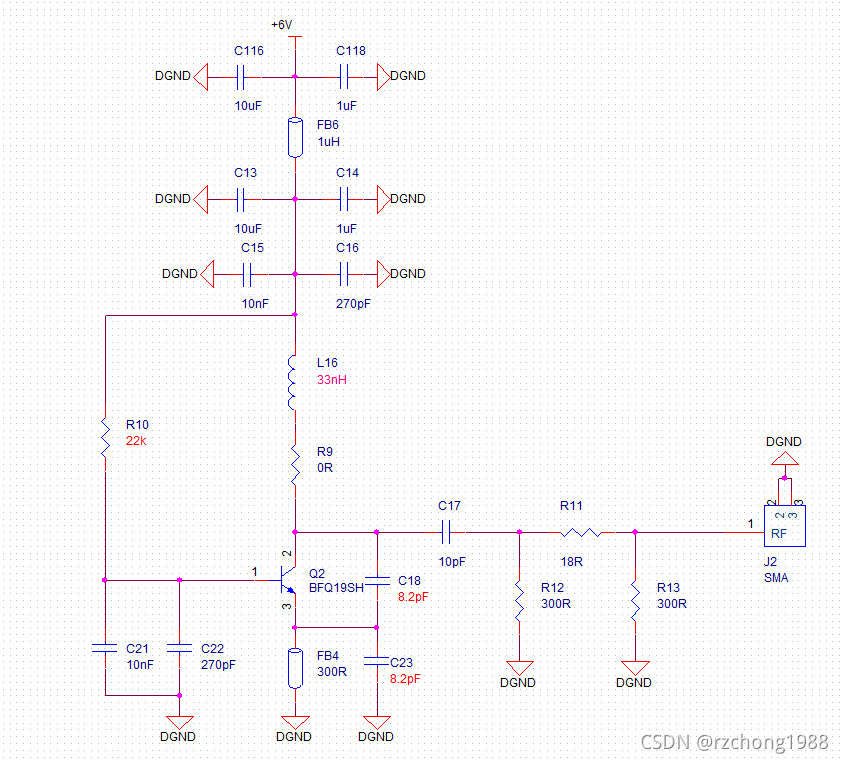

2021年10月12日，使用同样的三极管器件欲构建共基的克拉泼电容三点式振荡器，如下图



但该电路不起振！！

1)在调试的过程中改变过FB4的值从200R~600R，以改变其等效到总的LC并联回路的阻值，从而改变总的LC回路的带载Q值，但仍然不起振。

2)在调试过程中减少C23为2.2pF，以增强反馈系数，但仍不起振。

3）改变L16为82nH，仍不起振。

4）改变供电电压为12V，仍不起振。

总结：无论是增加反馈系数，还是增加总回路的带载Q值，仍不起振。初步估计是由于该晶体管的射极输入阻抗过低造成。因为如果射极阻抗过低则等效到LC总回路的阻抗也低，从而大幅度降低了LC回路的带载Q值，所以不起振。
