allegro 导入ADS Layout的方法

在日常工作中常常需要用allegro 导入ADS Layout ，以方便组合起来设计PCB。今天以威尔金森功分器为例说明。

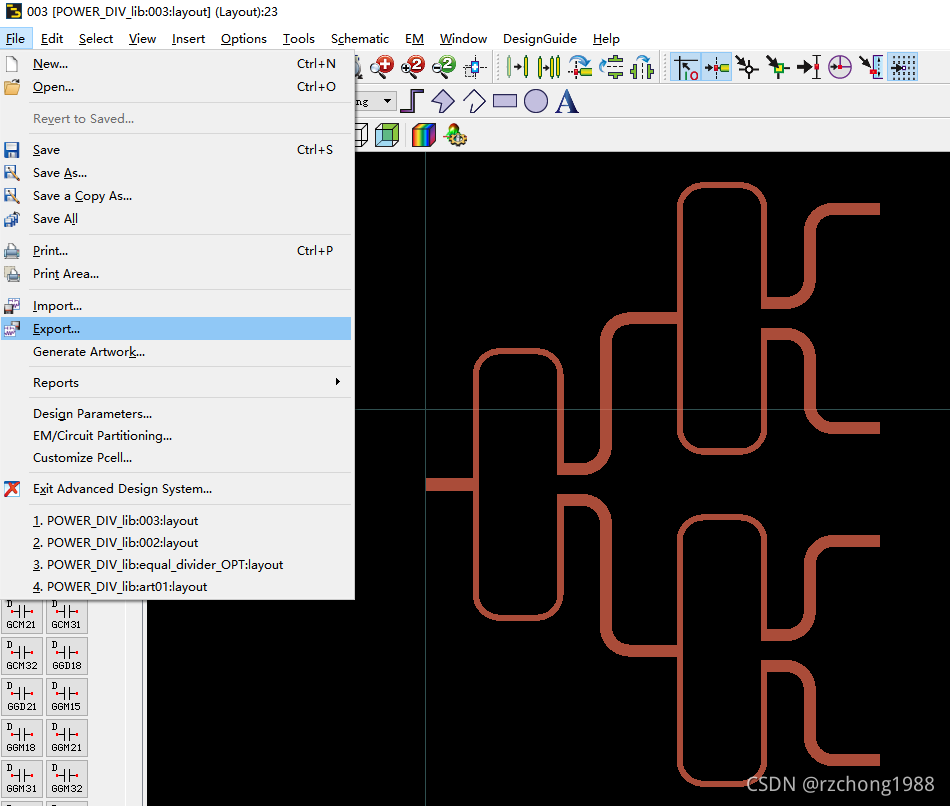

一、现有已经设计好的ADS Layout的威尔金森功分器，如下图：

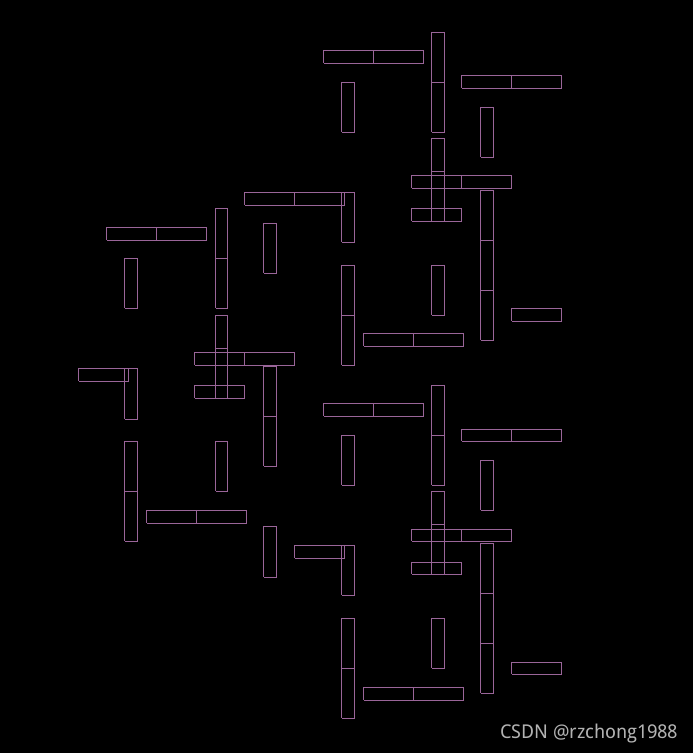

如果使用该Layout文件直接导出的dxf文件，会发现导出的图片样式与实际的不一样，从而导致没法使用。原因未知。

二、使用另外一种方法，则可以导出数据正常，现介绍如下：

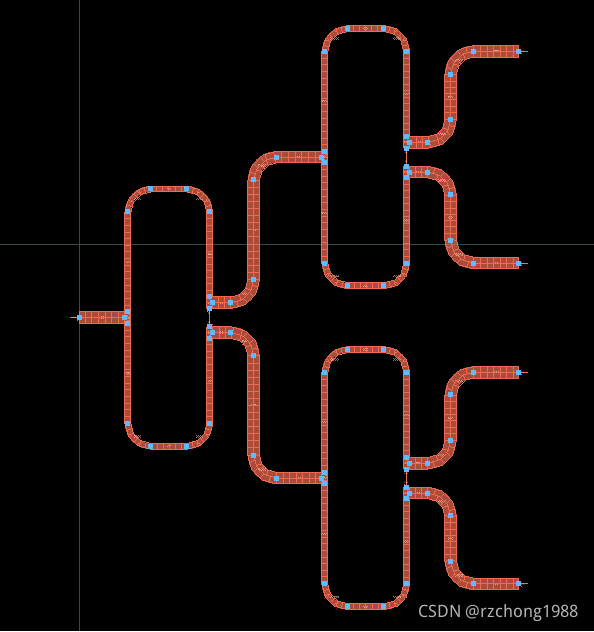

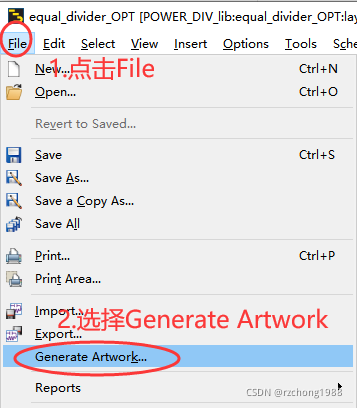

   1.在ADS Layout文件内，点击file->Generate Artwork

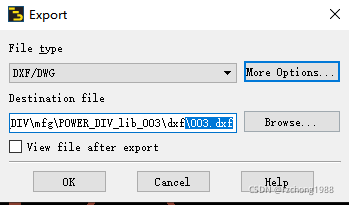

2.在新弹出来的Artwork，使用File->Export->dxf输出；

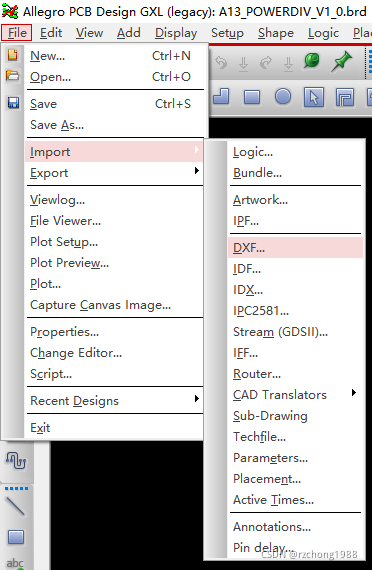

3.在Allegro中使用File->Import->DXF，导入刚才用ADS 的Artwork文件导出的dxf文件。

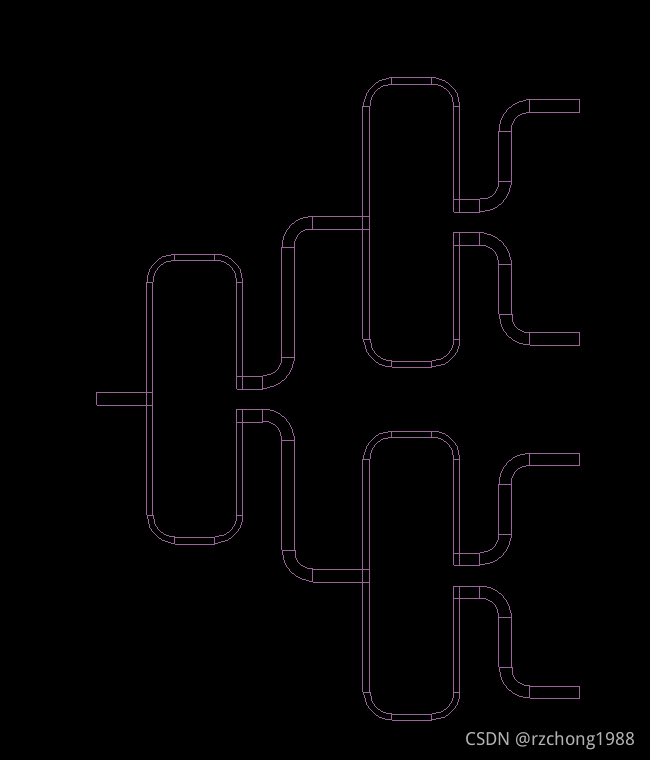

3.导入到TOP_ROOM层，可以看到如下图形：

4.该图形是由多个shape组成的，有两种方式把它变为TOP层的铺铜。

第一种是使用打散shape，把其变为line，然后把连接处的line删除，使其看起来像一个闭合的shape，然后使用compose shape命令把其组成成一个完整的top层的shape。

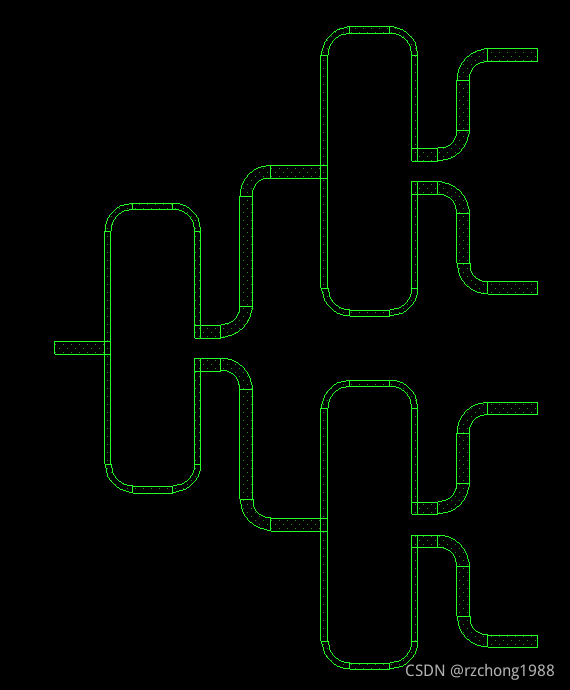

第二种是直接把每个TOP_ROOM层的shape，直接变换为TOP层的shape，然后用Marge Shape命令把其合并为一个完整的shape。

个人倾向用后一个方法，因为前一种方法会由于计算量太大而导致死机。

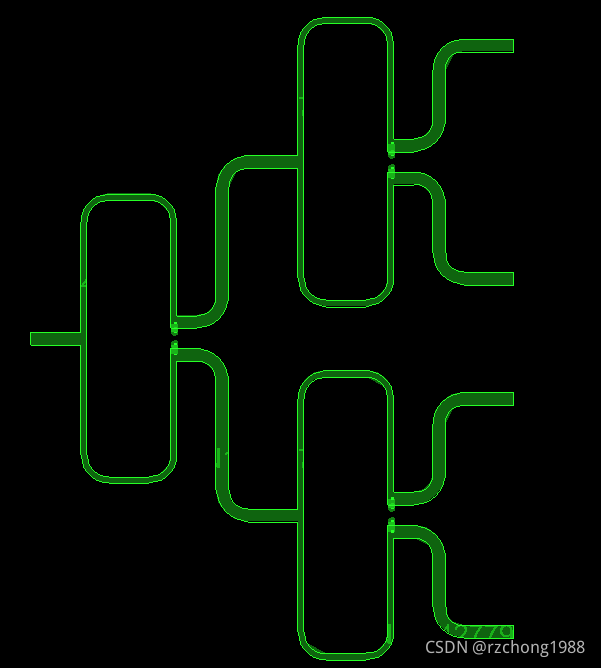

 另外经过实验，20211111摸索出第三种方法，就是在Allegro导入DXF文件的时候，选择FILL Shape 这个选项，就可以直接以shape的形式，导入到TOP层使用。
