ADS软件操作（7）——Layout设计

一、正常设计流程

1、创建工程

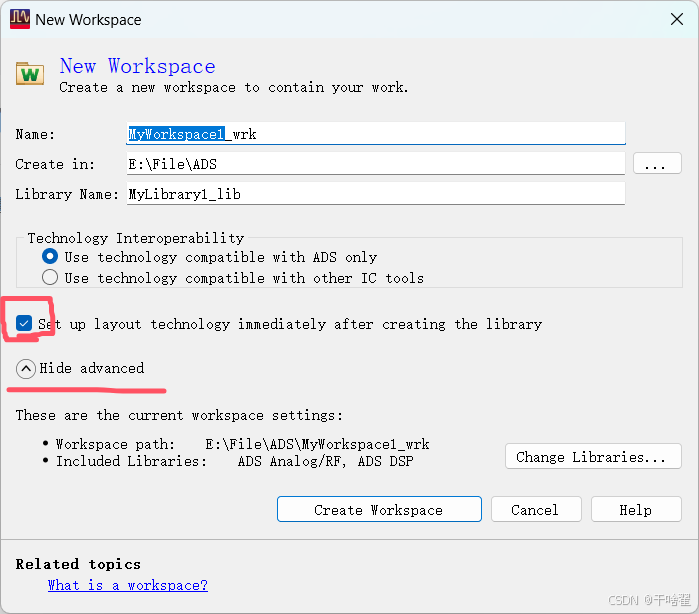

首先是创建工程时，下图中的勾选可以帮助你设置Layout的参数单位。

2、个性化画面设置

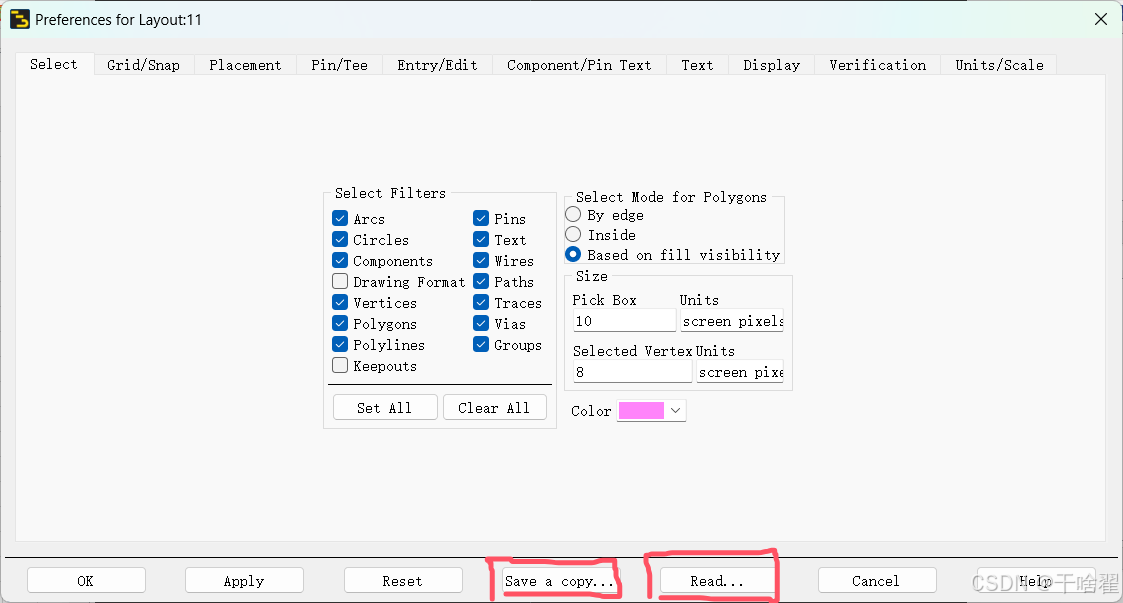

进入Layout页面后，第一步在页面的上方Options的下拉菜单中点击Preference，在这里面可以设置自己喜欢的界面和一些个性化设置。其中重点说明一下，下图中画框的俩个功能，“Save a copy...”可以把你的个性化设置导出一个Prf文件，此后在任意一个工程中通过“Read...”进行添加，

3、绘制版图

版图可以直接在Layout中绘制，也可以通过原理图中导入。

4、基板参数设置

（1）基本参数是仿真的重要步骤，它需要跟你准备实际打板的板材参数相同。

板材设置图标，也可以在窗口上方EM下拉菜单中点击Substrate

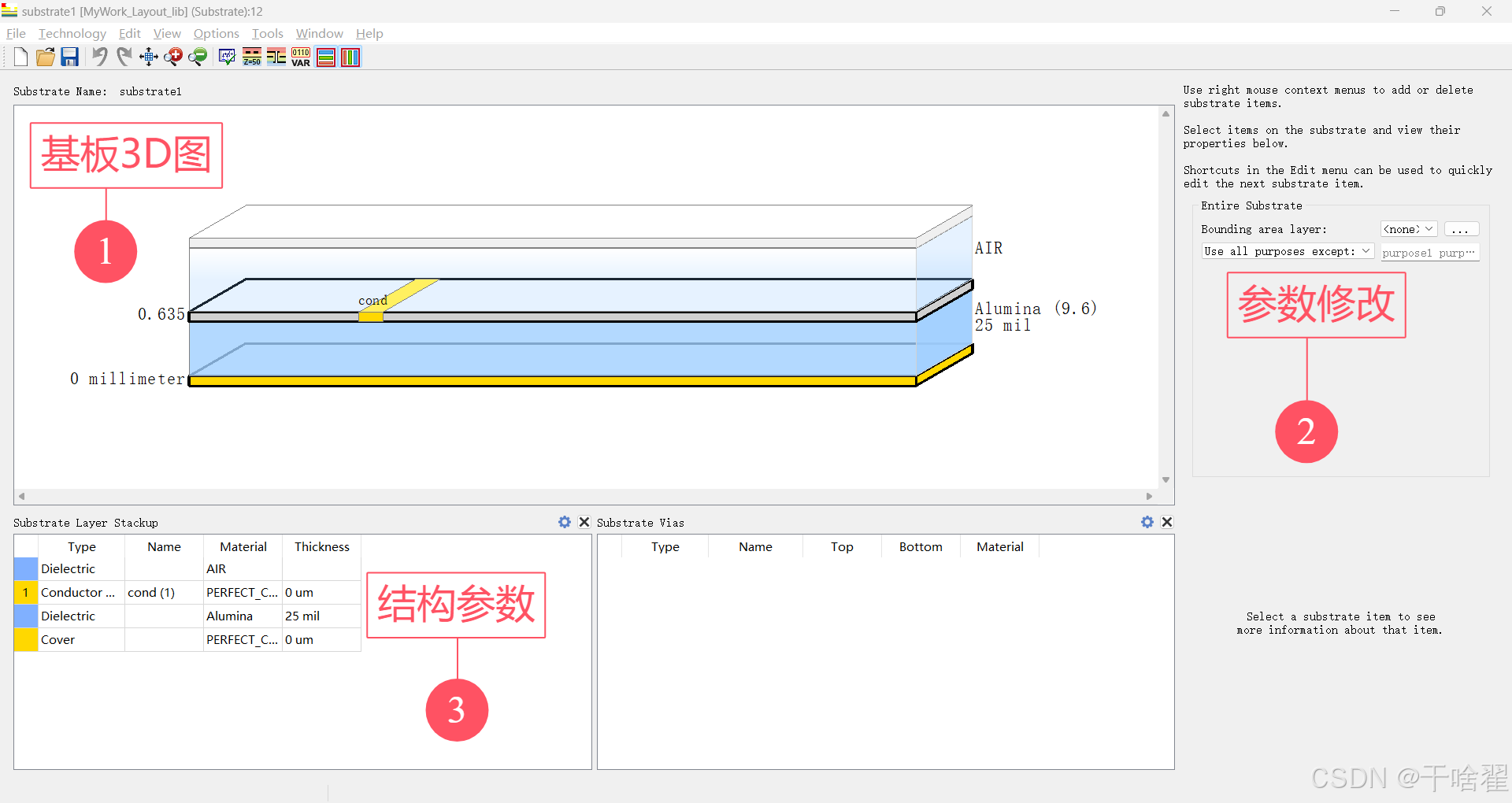

（2）点击后出现下图：

（3）介质参数可以在下图中Material Definitions...定义自己需要的，一般需要设置介电常数、损耗角正切、磁导率等。此外嗨哟一些别的定义，如Via（通孔）、Line Type（微带线）、Variable（参数）、Layer（基板）

5、放置端口

端口可选择输入输出等等

6、设置EM参数

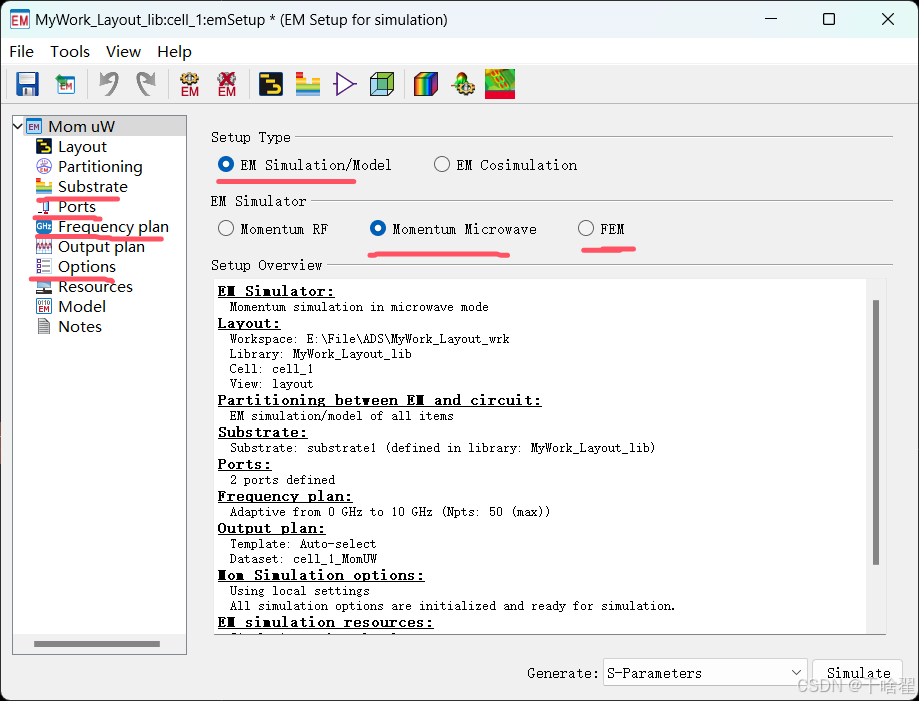

EM电磁仿真主要设置这几个参数，然后就可以点击右下角Simulate

EM Simulator下有三种仿真方式，下面解释一下都是为什么，此处借鉴博主南山言射频的文章。

模式	MoMentum RF	Momentum Miicrowave	FEM
算法	quasi-static算法	full-wave算法	有限元法（空间）
维度	2D、2.5D（含有通孔）	2D、2.5D（含有通孔）	3D
辐射场	无辐射场计算	有	有（特别复杂拓扑图）
速度	最快	中间	最慢
频率	不太高的	均可	均可



二、Layout参数扫描

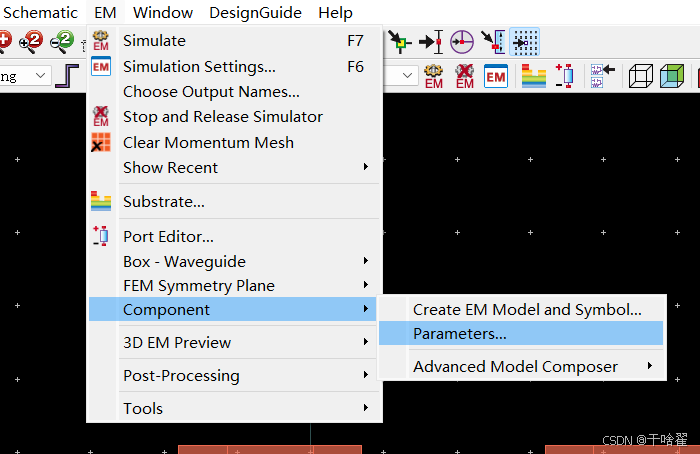

1、参数添加

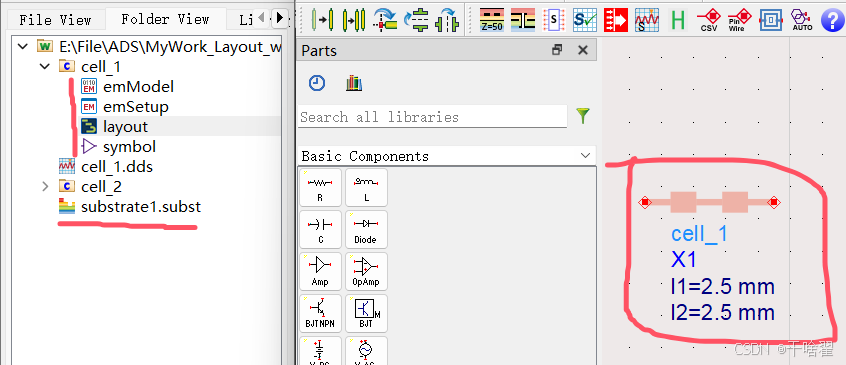

2、生成模型

跟上图一样的地方，是其上面那个选项，生成结果

3、原理图设置参数

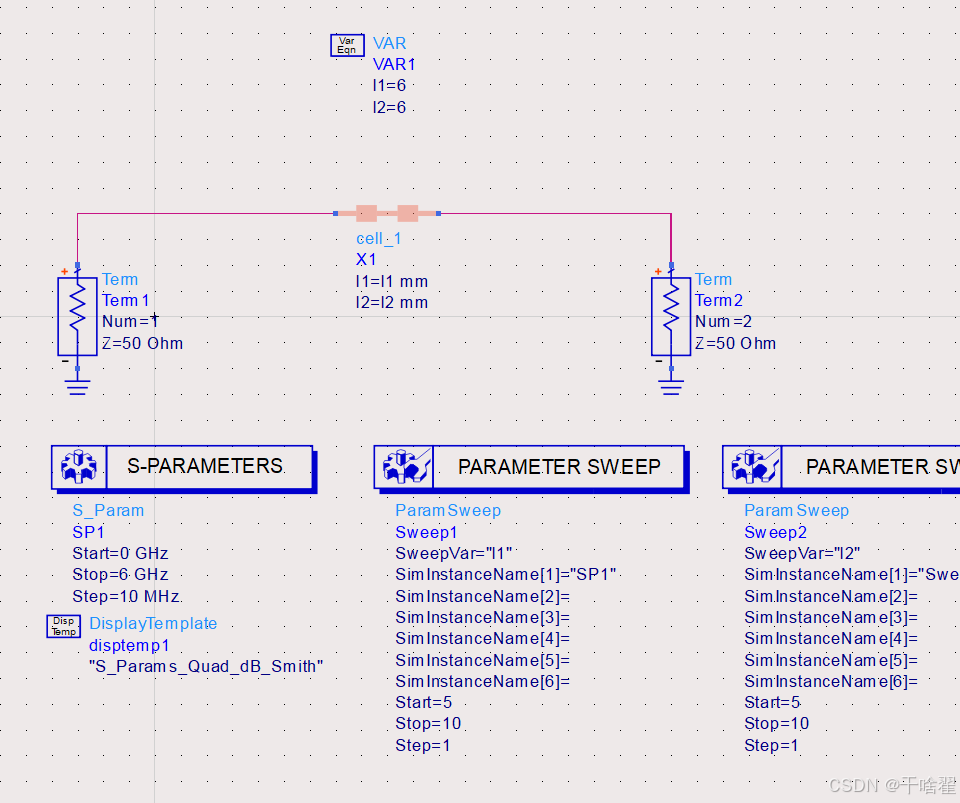

通过Var控件将原理图与Layout的变量相连接。

4、生成磁力图（可选）

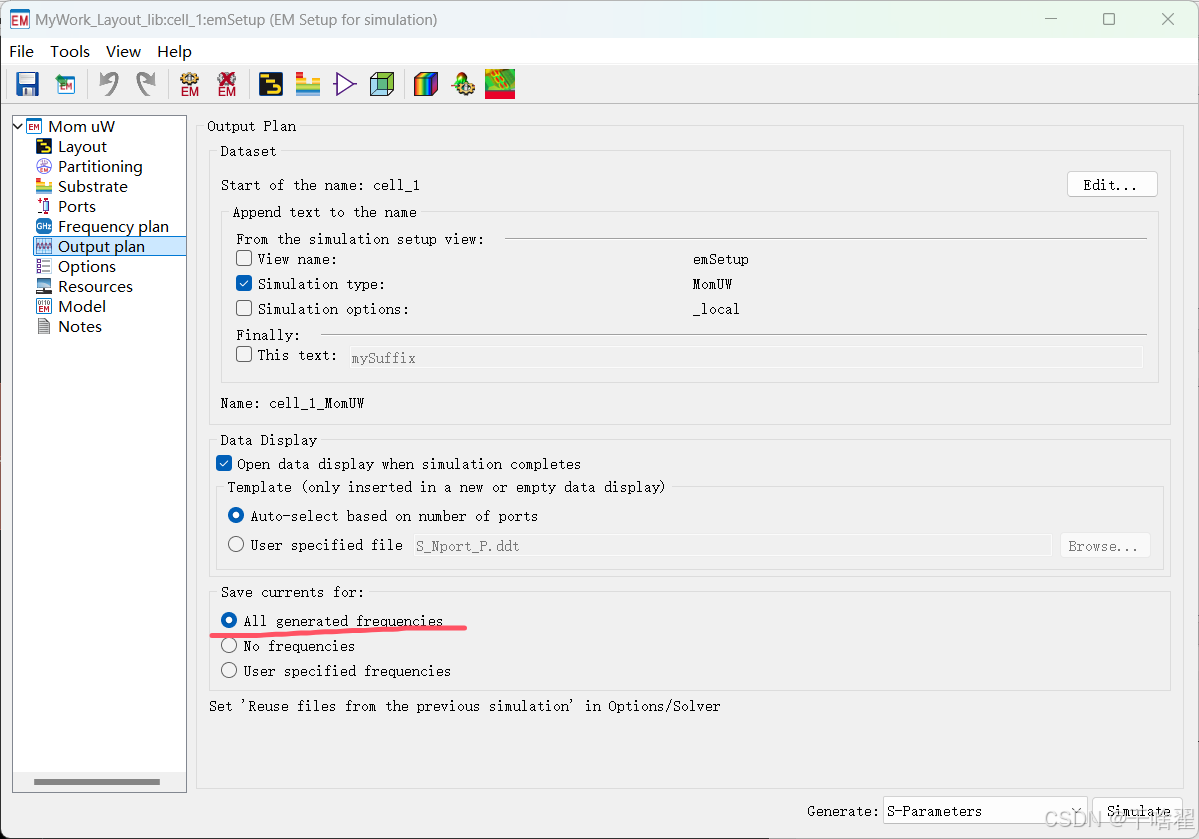

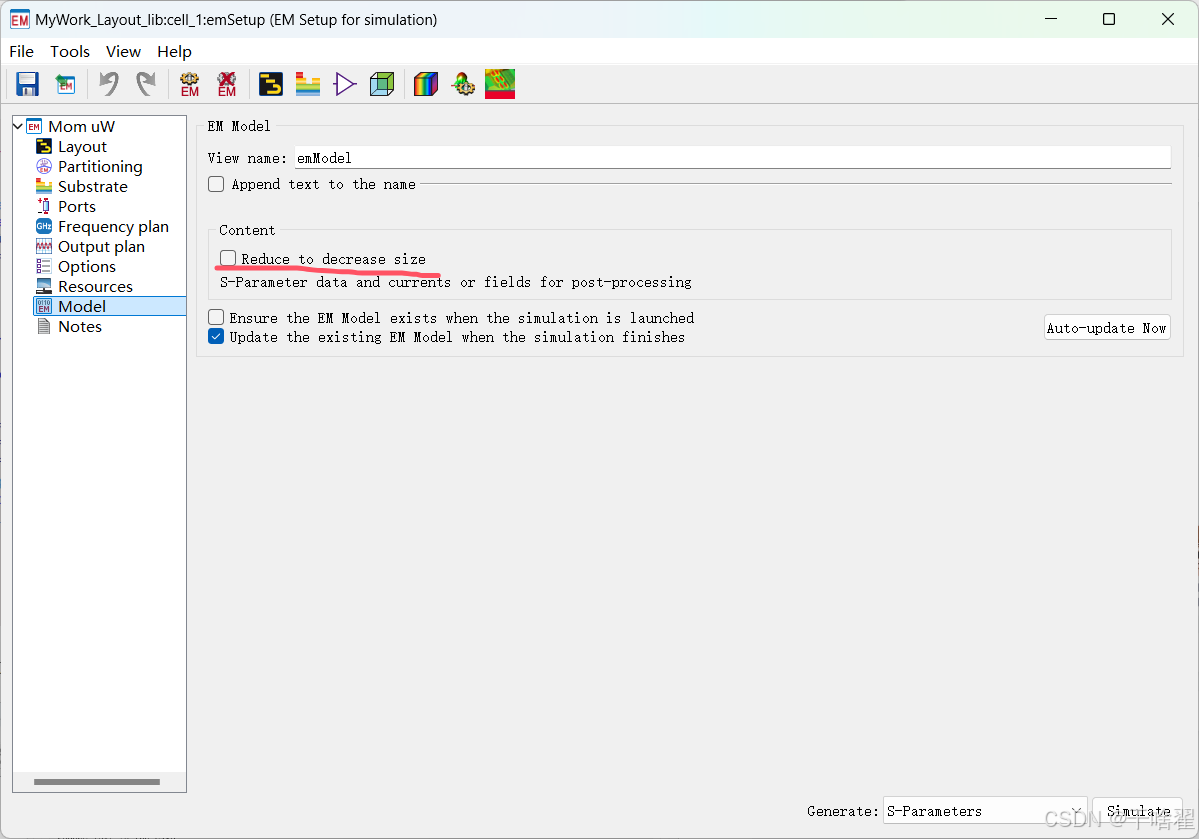

如若需要生成磁力图，首先需要将EM设置下图两个地方，把所有数据均保存

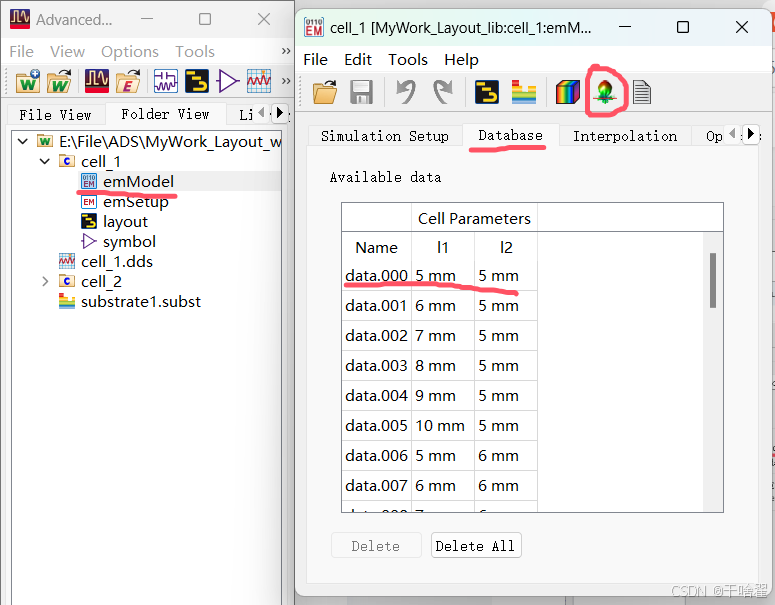

第二部是在原理图仿真后，在工程窗口选择emModel，按下图点击就好。
