说明：

在MTK平台添加一款新的Camera IC 需要如下三个步骤：

  1. device目录下面添加相关宏定义。

  2. kernel目录下面添加dts配置，即硬件管脚、时钟、电源、I2C等的配置和 添加相关的驱动。

  3. vendor 目录下面添加相关的效果文件。

下面是自己在MTK8175 kernel-4.14 android9.0中添加GC5035的记录，供参考

1.device目录

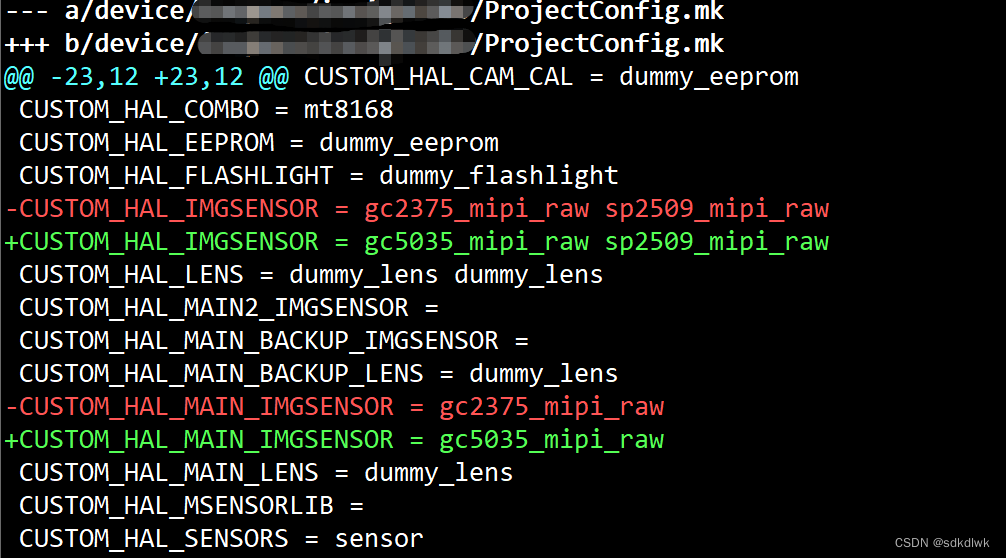

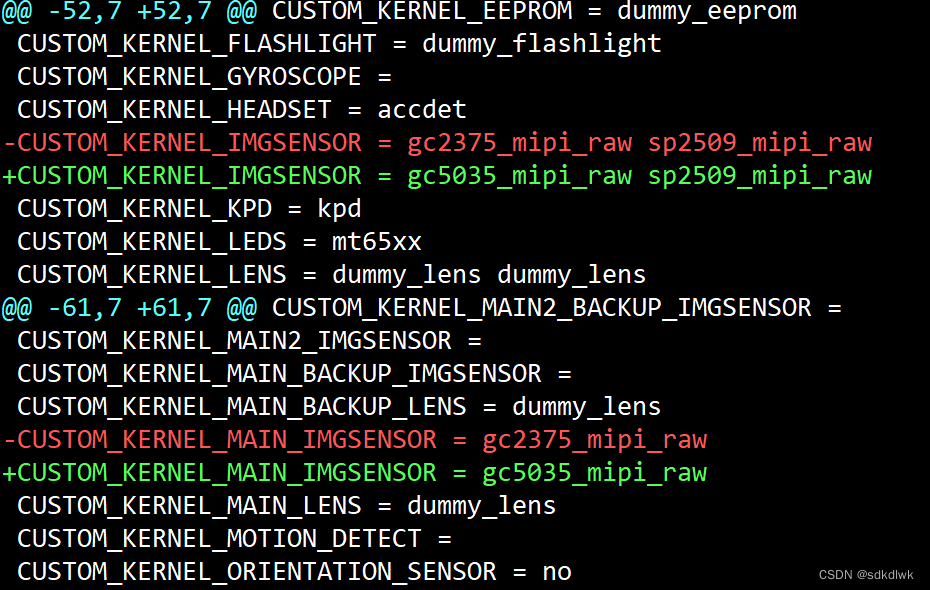

device/inspace/具体项目/ProjectConfig.mk
在这里插入图片描述
在这里插入图片描述

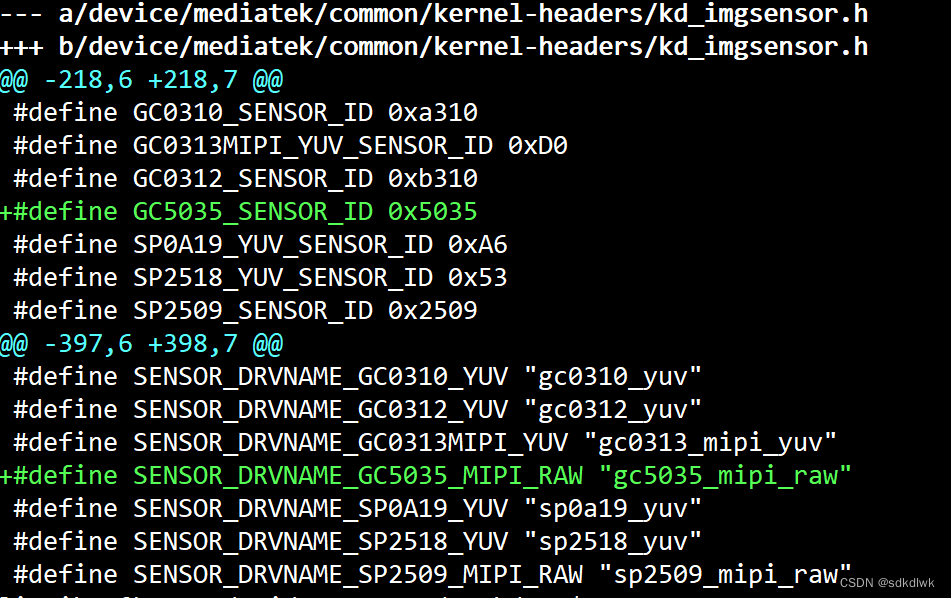

device/mediatek/common/kernel-headers/kd_imgsensor.h
在这里插入图片描述

2.kernel目录

diff --git a/kernel-4.14/arch/arm/boot/dts/xxx.dts b/kernel-4.14/arch/arm/boot/dts/xxx.dts
index 920957710c..2435094cb0 100644
--- a/kernel-4.14/arch/arm/boot/dts/xxx.dts
+++ b/kernel-4.14/arch/arm/boot/dts/xxx.dts
@@ -255,9 +255,9 @@ ROOT_NODE {
        clock-frequency = <100000>;
        status = "okay";

-       kd_camera_hw1@20 {
+       kd_camera_hw1@6e {
                compatible = "mediatek,camera_main";
-               reg = <0x3c>;
+               reg = <0x6e>;
        };
 };

@@ -299,9 +299,9 @@ ROOT_NODE {
        vcamio-supply = <&mt_pmic_vcamio_ldo_reg>;       /* DOVDD */

        /* sub cam power supply */
-       vcama_sub-supply = <&mt_pmic_vcama_ldo_reg>;         /* AVDD */
-       vcamd_sub-supply = <&mt_pmic_vcamd_ldo_reg>;         /* DVDD */
-       vcamio_sub-supply = <&mt_pmic_vcamio_ldo_reg>;       /* DOVDD */
+       //vcama_sub-supply = <&mt_pmic_vcama_ldo_reg>;         /* AVDD */
+       //vcamd_sub-supply = <&mt_pmic_vcamd_ldo_reg>;         /* DVDD */
+       //vcamio_sub-supply = <&mt_pmic_vcamio_ldo_reg>;       /* DOVDD */

        pinctrl-names = "default",
                        "cam0_rst0", "cam0_rst1", "cam0_pnd0", "cam0_pnd1",
@@ -527,7 +527,7 @@ ROOT_NODE {

        camera_pins_cam0_rst0: cam0@0 {
                pins_cmd_dat {
-                       pinmux = <MT8168_PIN_2_GPIO2__FUNC_GPIO2>;
+                       pinmux = <MT8168_PIN_16_GPIO16__FUNC_GPIO16>;
                        slew-rate = <1>; /*direction 0:in, 1:out*/
                        output-low;
                };
@@ -535,7 +535,7 @@ ROOT_NODE {

        camera_pins_cam0_rst1: cam0@1 {
                pins_cmd_dat {
-                       pinmux = <MT8168_PIN_2_GPIO2__FUNC_GPIO2>;
+                       pinmux = <MT8168_PIN_16_GPIO16__FUNC_GPIO16>;
                        slew-rate = <1>;
                        output-high;
                };
@@ -543,7 +543,7 @@ ROOT_NODE {

        camera_pins_cam0_pnd0: cam0@2 {
                pins_cmd_dat {
-                       pinmux = <MT8168_PIN_3_GPIO3__FUNC_GPIO3>;
+                       pinmux = <MT8168_PIN_17_GPIO17__FUNC_GPIO17>;
                        slew-rate = <1>;
                        output-low;
                };
@@ -551,7 +551,7 @@ ROOT_NODE {

        camera_pins_cam0_pnd1: cam0@3 {
                pins_cmd_dat {
-                       pinmux = <MT8168_PIN_3_GPIO3__FUNC_GPIO3>;
+                       pinmux = <MT8168_PIN_17_GPIO17__FUNC_GPIO17>;
                        slew-rate = <1>;
                        output-high;
                };
diff --git a/kernel-4.14/arch/arm/configs/xxx_debug_defconfig b/kernel-4.14/arch/arm/configs/xxx_debug_defconfig
index ebd6959eb2..93f0efd24a 100644
--- a/kernel-4.14/arch/arm/configs/xxx_debug_defconfig
+++ b/kernel-4.14/arch/arm/configs/xxx_debug_defconfig
@@ -103,7 +103,7 @@ CONFIG_MTK_PMIC_WRAP_HAL=y
 CONFIG_MTK_STATIC_POWER=y
 CONFIG_MTK_UNIFY_POWER=y
 CONFIG_MTK_CM_MGR=y
-CONFIG_CUSTOM_KERNEL_IMGSENSOR="gc2375_mipi_raw sp2509_mipi_raw"
+CONFIG_CUSTOM_KERNEL_IMGSENSOR="gc5035_mipi_raw sp2509_mipi_raw"
 CONFIG_MTK_CMDQ=y
 CONFIG_MTK_IMGSENSOR=y
 CONFIG_MTK_LCM=y
diff --git a/kernel-4.14/arch/arm/configs/xxx_defconfig b/kernel-4.14/arch/arm/configs/xxx_defconfig
index 3d1566de19..d68524f835 100644
--- a/kernel-4.14/arch/arm/configs/xxx_defconfig
+++ b/kernel-4.14/arch/arm/configs/xxx_defconfig
@@ -101,7 +101,7 @@ CONFIG_MTK_PMIC_WRAP_HAL=y
 CONFIG_MTK_STATIC_POWER=y
 CONFIG_MTK_UNIFY_POWER=y
 CONFIG_MTK_CM_MGR=y
-CONFIG_CUSTOM_KERNEL_IMGSENSOR="gc2375_mipi_raw sp2509_mipi_raw"
+CONFIG_CUSTOM_KERNEL_IMGSENSOR="gc5035_mipi_raw sp2509_mipi_raw"
 CONFIG_MTK_CMDQ=y
 CONFIG_MTK_IMGSENSOR=y
 CONFIG_MTK_LCM=y
diff --git a/kernel-4.14/drivers/misc/mediatek/imgsensor/inc/kd_imgsensor.h b/kernel-4.14/drivers/misc/mediatek/imgsensor/inc/kd_imgsensor.h
index 45c1299792..14937cb94d 100644
--- a/kernel-4.14/drivers/misc/mediatek/imgsensor/inc/kd_imgsensor.h
+++ b/kernel-4.14/drivers/misc/mediatek/imgsensor/inc/kd_imgsensor.h
@@ -288,6 +288,7 @@
 #define GC0310_SENSOR_ID                        0xa310
 #define GC0313MIPI_YUV_SENSOR_ID                0xD0
 #define GC0312_SENSOR_ID                        0xb310
+#define GC5035_SENSOR_ID                    0x5035
 /*SP*/
 #define SP0A19_YUV_SENSOR_ID                    0xA6
 #define SP2518_YUV_SENSOR_ID                    0x53
@@ -471,6 +472,7 @@
 #define SENSOR_DRVNAME_GC0310_YUV               "gc0310_yuv"
 #define SENSOR_DRVNAME_GC0312_YUV               "gc0312_yuv"
 #define SENSOR_DRVNAME_GC0313MIPI_YUV           "gc0313_mipi_yuv"
+#define SENSOR_DRVNAME_GC5035_MIPI_RAW           "gc5035_mipi_raw"
 /*SP*/
 #define SENSOR_DRVNAME_SP0A19_YUV               "sp0a19_yuv"
 #define SENSOR_DRVNAME_SP2518_YUV               "sp2518_yuv"
diff --git a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.c b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.c
index 38f84ce412..e28665a880 100644
--- a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.c
+++ b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.c
@@ -444,6 +444,9 @@ struct IMGSENSOR_SENSOR_LIST
 #endif
 #if defined(GC0310_YUV)
 {GC0310_SENSOR_ID, SENSOR_DRVNAME_GC0310_YUV, GC0310_YUV_SensorInit},
+#endif
+#if defined(GC5035_MIPI_RAW)
+{GC5035_SENSOR_ID, SENSOR_DRVNAME_GC5035_MIPI_RAW, GC5035_MIPI_RAW_SensorInit},
 #endif
        /*SP*/
 #if defined(SP2509_MIPI_RAW)
diff --git a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.h b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.h
index 618dc1e22b..ba4e8742a6 100644
--- a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.h
+++ b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_sensor_list.h
@@ -149,7 +149,9 @@ UINT32 GC0330_YUV_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
 UINT32 GC0329_YUV_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
 UINT32 GC0313MIPI_YUV_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
 UINT32 GC0310_YUV_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
+UINT32 GC5035_MIPI_RAW_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
 UINT32 IMX215_MIPI_RAW_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
+
 /*SP*/
 UINT32 SP0A19_YUV_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
 UINT32 SP2509_MIPI_RAW_SensorInit(struct SENSOR_FUNCTION_STRUCT **pfFunc);
diff --git a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/mt8168/camera_hw/imgsensor_cfg_table.c b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/mt8168/camera_hw/imgsensor_cfg_table.c
index c3d0e1035c..0001d78ef8 100644
--- a/kernel-4.14/drivers/misc/mediatek/imgsensor/src/mt8168/camera_hw/imgsensor_cfg_table.c
+++ b/kernel-4.14/drivers/misc/mediatek/imgsensor/src/mt8168/camera_hw/imgsensor_cfg_table.c
@@ -145,6 +145,21 @@ struct IMGSENSOR_HW_POWER_SEQ platform_power_sequence[] = {
 /* Legacy design */
 struct IMGSENSOR_HW_POWER_SEQ sensor_power_sequence[] = {
 /* GC */
+#if defined(GC5035_MIPI_RAW)
+       {
+               SENSOR_DRVNAME_GC5035_MIPI_RAW,
+               {
+                       {SensorMCLK, Vol_High, 0},
+                       {PDN, Vol_Low,0},
+                       {RST, Vol_Low, 0},
+                       {DOVDD, Vol_1800, 1},
+                       {DVDD, Vol_1200, 5},
+                       {AVDD, Vol_2800, 5},
+                       {PDN, Vol_High, 5},
+                       {RST, Vol_High, 5}
+               },
+       },
+#endif
 #if defined(GC2385MIPI_RAW_CHXT_REAR)
        {
                SENSOR_DRVNAME_GC2385MIPI_RAW_CHXT_REAR,

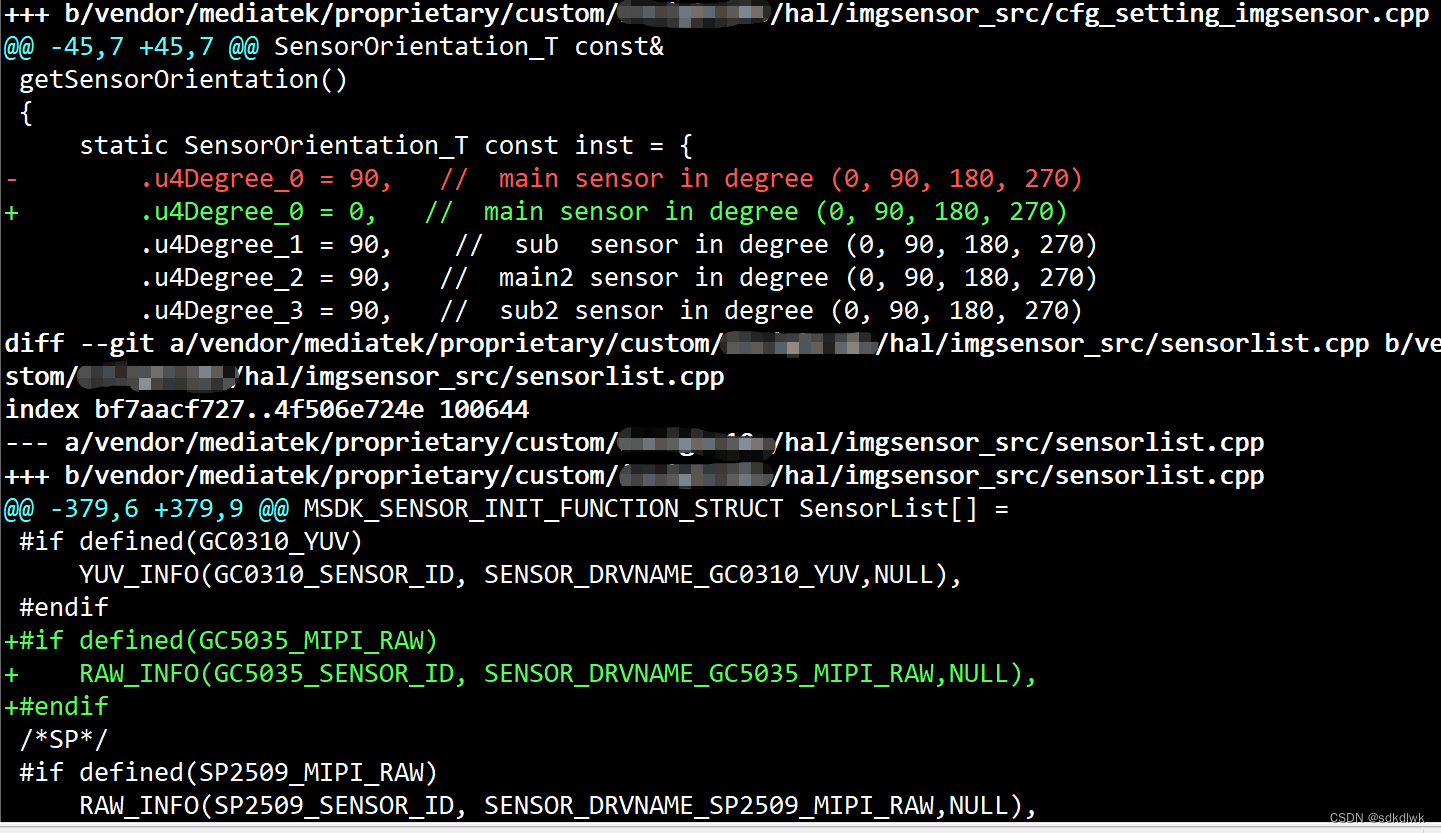

3.vendor目录

在这里插入图片描述

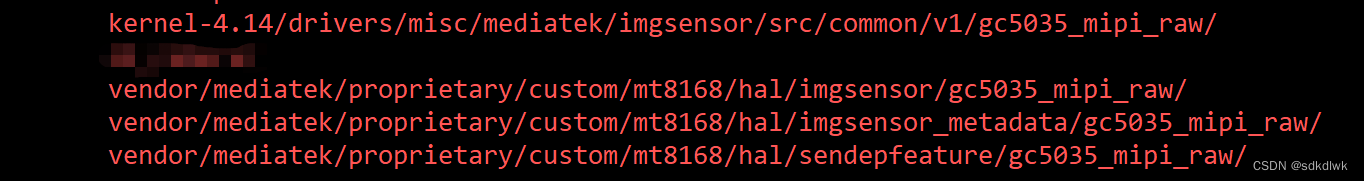

4.上述kernel和vendor添加的文件目录有
在这里插入图片描述
按照上述的修改，添加文件需找FAE提供。或者找个相近的替换先调通整个流程。
这样修改后全编译后，使用自带的camera2即可打开camera预览。

调试时可使用：
adb查看是否读到id
cat /proc/driver/camera_info

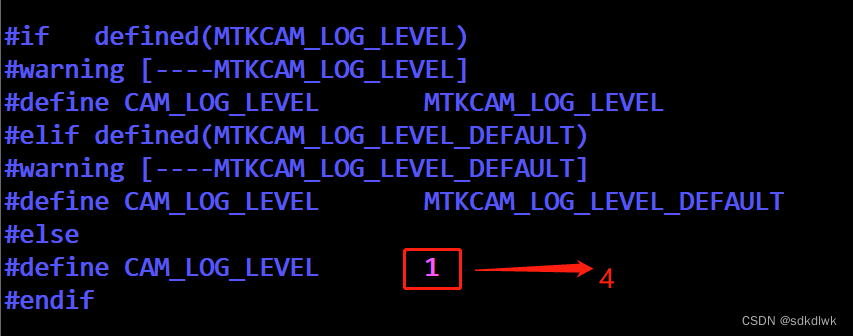

调试vendor下面代码时可打开日志
文件位置vendor/mediatek/proprietary/hardware/mtkcam/legacy/include/mtkcam/Log.h
把 1改成 4即可。
在这里插入图片描述
