【深度好文】直线Bresenham算法实现

[问题描述]

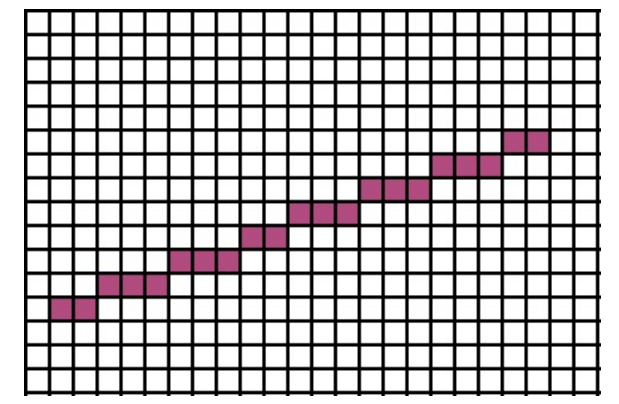

在图像处理和计算机图形学中，我们经常需要在屏幕上画直线操作．考虑给定平面上两个点Ａ(x1,y1)以及B(x2,y2)，我们的任务是实现在屏幕上画通过AB两点的直线，并找出这条直线通过的所有中间点的坐标．需要注意的是这里每个像素的坐标均为整数．

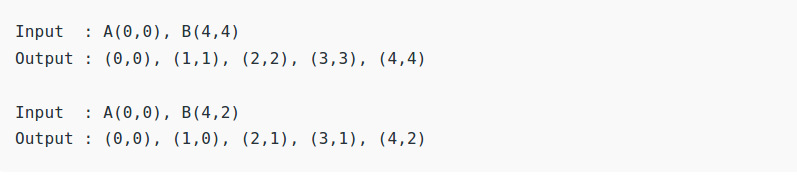

示例：

为了使算法尽可能简单，我们做以下假设：

1. 我们画直线从左往右画
2. x1<x2 并且 y1<y2
3. 直线的斜率在[0,1]之间，我们从左下往右上方向画线．

最原始方案：

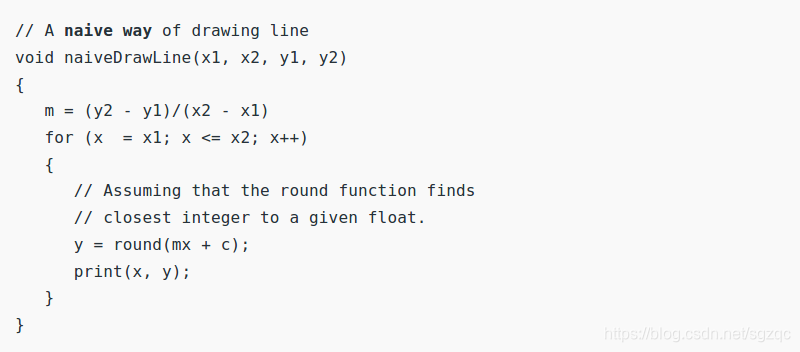

看了上述描述，首先浮现在我们脑海的是最最原始直接的方法，如下所示：
上述方法肯定可以正常工作，但是效率很慢．而Bresenham算法则是为了避免float数据类型的乘法和加法操作，并且避免了每次在for循环里执行对（mx+c）取整操作．

Bresenham算法：

考虑到图像或者屏幕上像素的特殊性，(x,y)取值均为整数数据类型．基于此性质，我们可以每次沿着ｘ轴增加１，接着我们来选择下一个y，此时我们有两种选择：要么ｙ增加１要么ｙ依旧维持不变．换句话说我们沿直线方向从点（xk,yk）移动一个像素，下一个点我们有两个选择即(xk+1,yk)或者（xk+1,yk+1）．如下图所示

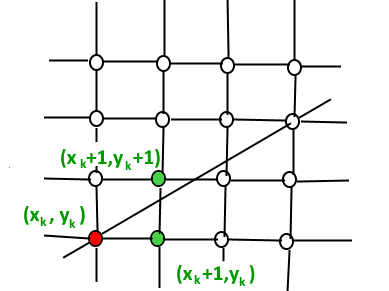

如上图所示，我们沿着直线方向从左下角往右上角移动，从红色点(xk,yk)移动一个像素，那么直线上下一个点的位置可能会有两个选择，如图中绿色点所示，即(xk+1,yk+1)或者(xk+1,yk)．具体选择这两个点里的哪一个，需要对比直线在xk+1处的ｙ值距离这两个整数点那个距离更小．此时的伪代码逻辑如下：

void drawLine(x1,x2,y1,y2)
{
    x = x1
    y = y1
    print(x,y)
    while(x<x2)
    {
    	x = x + 1
    	If we should increment Y
    		y = y + 1
    	print(x,y)
    }
}

接着我们的问题转化为如何设计一个准则来判断每次ｘ增加１，ｙ的取值是否增加１．一个直观的判断准则如下：

1. 将ｘ’=x+1带入直线方程，计算处y’
2. 比较ｙ’与ｙ+0.5的大小，如果y’>y+0.5,则下一个点取(x+1,y+1)否则取(x+1,y)

接着我们使用间接方法来实现上述过程：

1. 不防假设直线方程为 ｙ=mx+b，则每次ｘ增加１，那么ｙ将增加m
2. 我们记变量 fraction 含义为从上一次y增加开始到现在的斜率的累计增加量，那么如果fraction>0.5,那么我们应该增加Ｙ

此时的伪代码逻辑如下：

void drawLine(x1,x2,y1,y2)
{
   x = x1
   y = y1
   print(x,y)
   fraction=0
   m = (y2-y1)/(x2-x1)
   while(x<x2)
   {
   	x = x + 1
   	fraction += m
   	if(fraction > 0.5)
   ｛
   　　y = y + 1
   　　fraction -= 1
   　｝
   	print(x,y)
   }
}

改进除法和浮点运算操作：
上述算法还涉及浮点运算和浮点数的比较，运行的依旧较慢．实际上，我们可以进一步优化来消除浮点运算，我们注意到　m=(y2-y1)/(x2-x1)
此时我们可以通过在上式左右两侧同乘（x2-x1）来消除除法运算;
同时为了避免斜率增加量和0.5的比较操作，我们可以同时乘以2．
汇总后，得到如下公式：
slope_increment = m*(x2-x1)*2=(y2-y1)/(x2-x1) * (x2-x1) * 2 = 2(y2-y1)
此时伪代码优化后如下：

void drawLine(x1,x2,y1,y2)
{
  x = x1
  y = y1
  print(x,y)
  fraction=0
  m = (y2-y1)*2
  while(x<x2)
  {
  	x = x + 1
  	fraction += m
  	if(fraction >  x2-x1)
  ｛
  　　y = y + 1
  　　fraction -= 2*(x2-x1)
  　｝
  	print(x,y)
  }
}

完整的python代码实现如下：

# Assumptions :
# 1) Line is drawn from left to right.
# 2) x1 < x2 and y1 < y2
# 3) Slope of the line is between 0 and 1.
# We draw a line from lower left to upper
def bresenham(x1, y1, x2, y2):
    print("Input : A({},{}), B({},{})".format(x1,y1,x2,y2))
    pt_list = []
    x = x1
    y = y1
    pt_list.append((x,y))
    fraction = 0
    m = (y2-y1) * 2
    diff_x = x2 - x1
    while x < x2:
        x = x + 1
        fraction += m
        if fraction > diff_x:
            y = y+ 1
            fraction = fraction - 2*diff_x
        pt_list.append((x, y))
    print("Output:",pt_list)

运行效果如下：

if __name__ == '__main__':
    bresenham(x1=0, y1=0, x2=4, y2=4)
    bresenham(x1=0, y1=0, x2=4, y2=2)

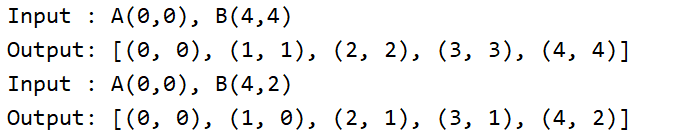

输出结果如下：
