常用的一些LDO芯片及使用

LDO也是电赛中常用的电源模块。相比DCDC以及稳压器,LDO的跌落电压更小,因此两者适用场合不同。下面介绍一些常用的LDO及其使用:

1. TPS7A4501(正降压)

数据手册:https://www.ti.com.cn/cn/lit/ds/symlink/tps7a4501-sp.pdf
很好用的一款芯片,其引脚为:
在这里插入图片描述

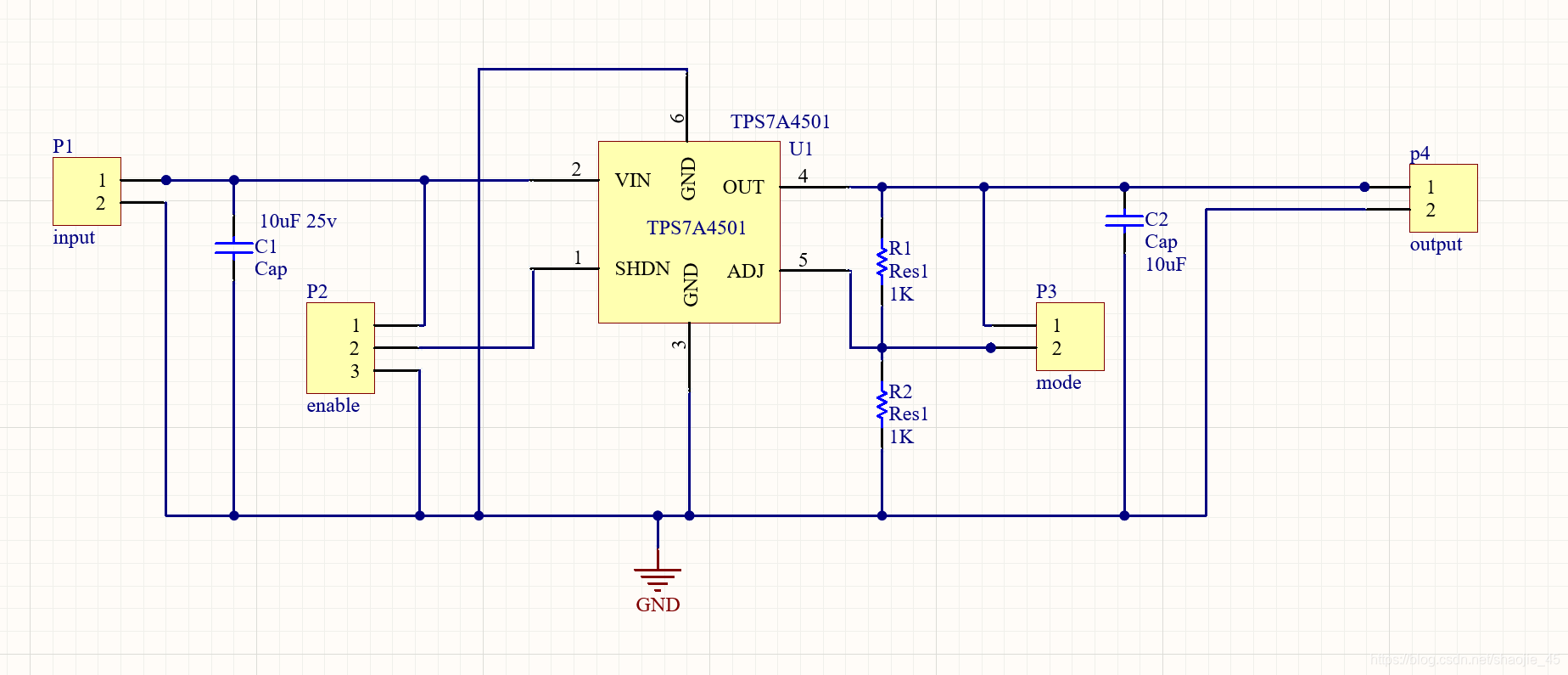

输出电压可调,典型电路为:
在这里插入图片描述

输出电压:
V OUT  = 1.21   V ( 1 + R 2 R 1 ) + ( I A D J ) ( R 2 ) V A D J = 1.21   V I A D J = 3 μ A  at  2 5 ∘ C  Output range  = 1.21   V  to  20   V \begin{aligned} &V_{\text {OUT }}=1.21 \mathrm{~V}\left(1+\frac{R 2}{R 1}\right)+\left(I_{A D J}\right)(R 2) \\ &V_{A D J}=1.21 \mathrm{~V} \\ &I_{A D J}=3 \mu A \text { at } 25^{\circ} \mathrm{C} \\ &\text { Output range }=1.21 \mathrm{~V} \text { to } 20 \mathrm{~V} \end{aligned} VOUT =1.21 V(1+R1R2)+(IADJ)(R2)VADJ=1.21 VIADJ=3μA at 25C Output range =1.21 V to 20 V

2. TPS72301(负LDO)

数据手册:https://www.ti.com.cn/cn/lit/ds/symlink/tps723.pdf

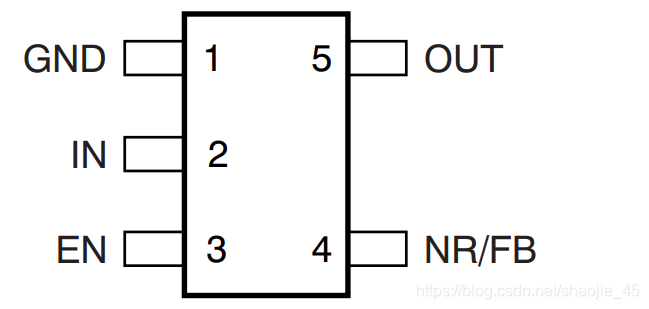

一开始把负LDO的功能搞错了。这里注意一下,负LDO不是实现正压转负压,而是输入一个负电压,输出一个稳定的负电压。TPS72301可以实现这样的功能(输入范围为-11V~0.3V)。其管脚图:
在这里插入图片描述

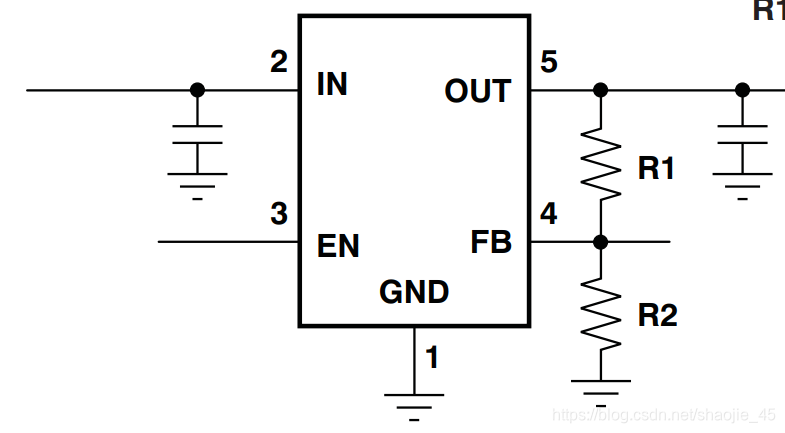

输出可调,其典型电路为:
在这里插入图片描述
计算公式:
V O U T = − 1.186 ( 1 + R 1 R 2 ) R 1 + R 2 ≈ 100 k Ω \begin{aligned} \mathrm{V}_{\mathrm{OUT}}=&-1.186\left(1+\frac{\mathrm{R} 1}{\mathrm{R2}}\right) \\ & \mathrm{R} 1+\mathrm{R} 2 \approx 100 \mathrm{k} \Omega \end{aligned} VOUT=1.186(1+R2R1)R1+R2100kΩ
