从3D扫描到CAD模型【逆向工程】

有时，你无法访问零件原始生产中的原始设计文档。逆向工程（reverse engineering）使你能够分析物理零件并探索其最初的制造方式，以复制、创建变体或改进设计。目标是最终创建一个用于制造的新 CAD 模型。

虽然逆向工程的概念非常简单，但大多数人并不了解如何从 3D 扫描数据创建 CAD 的分步工作流程。

NSDT工具推荐： Three.js AI纹理开发包 - YOLO合成数据生成器 - GLTF/GLB在线编辑 - 3D模型格式在线转换 - 可编程3D场景编辑器 - REVIT导出3D模型插件 - 3D模型语义搜索引擎 - Three.js虚拟轴心开发包 - 3D模型在线减面 - STL模型在线切割

0、逆向工程流程概述

该过程的第一部分涉及使用 3D 扫描仪快速准确地收集现有零件的几何表面测量值。传统上，人们使用卡尺和手动工具进行测量。然而，当尝试测量具有复杂特征的复杂零件（例如有机表面）时，它们通常被证明是有限的。

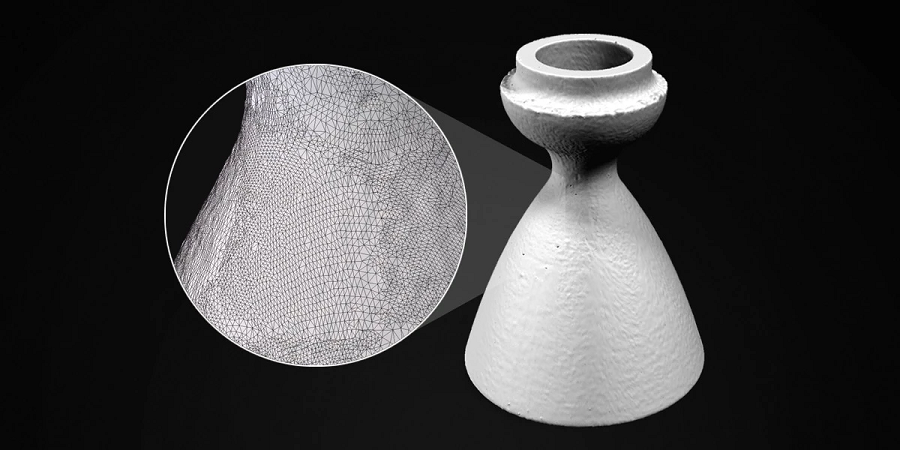

扫描仪通常以 obj、ply 或 stl 网格格式输出 3D 扫描数据作为密集三角形网格——从几千个到数百万个多边形

有了这种智能&#x
