UnityShaderUV动画讲解一：移动端UV简单偏移

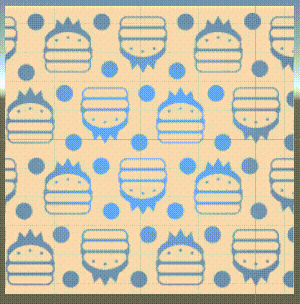

今天开始给大家讲解动态效果第一弹：UV动画， 常见于特效使用，背景移动，贴图滚动效果等等。如图先看效果

其原理就是通过时间去修改UV坐标上的X值和Y值从而改变每个像素在模型表面的位置。



        /* 这里是UnityUI面板得一个开关，通过变体_UVTIME
		去控制是否Update Time，注意：变体的格式一定
		是全部大写，不能有任何小写字母。*/
        [Toggle] _UVTIME ("UvMoveTime", Float) = 0



         /*使用变体都需要启用这个编译指令#pragma shader_feature
             _UVTIME_ON  是判断条件  */
         #pragma shader_feature _UVTIME_ON



         //在片元着色器中判断变体状态
         fixed4 frag (v2f i) : SV_Target
            {

                // 如果勾选了_UVTIME_ON，将开启Update Time；
                #ifdef _UVTIME_ON
				/*_Time是用来驱动shader内部的动画的变量，用来计算时间变量。
				_Time的4个分量分别是(t/20, t, t*2, t*3)；
			    _Time.y就是取4个分量的第2个分量。
				*/
                     _Offset = _Time.y;
                #endif

            }

变体的使用有一篇参考文献写的非常好，我这里就不展开讲解了，各位技术大佬注意一点的是变体数量不能超过255个。另外变体使用不好，也会使shaderLab变得巨大，这里不展开详细得说明了大佬们请看参考文献：图形引擎实战：Unity Shader变体管理流程 - 知乎

  _Offset = _Time.y;

               _Time是用来驱动shader内部的动画的变量，用来计算时间变量。
                _Time的4个分量分别是(t/20, t, t*2, t*3)

    每个分量的值如下：

   _Time.x = time / 20
   _Time.y = time
   _Time.z = time * 2
  _Time.w = time * 3

参考unity官方文献：Unity - Manual: ShaderLab built-in values



完整代码如下：

Shader "Unlit/UV_move"
{
   Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Offset("Offset", Range(0,1)) = 0.0 //滚动的阈值
        _U("U", Float) = 1.0 //X坐标方向上
        _V("V", Float) = 1.0 //Y轴坐标方向上
        /* 这里是UnityUI面板得一个开关，通过变体_UVTIME
		去控制是否Update Time，注意：变体的格式一定
		是全部大写，不能有任何小写字母。*/
        [Toggle] _UVTIME ("UvMoveTime", Float) = 0
    }
    SubShader
    {

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
			#pragma multi_compile_fog
            #include "UnityCG.cginc"
			//变体得启用
            #pragma shader_feature _UVTIME_ON

            struct appdata
            {
                half4 vertex : POSITION;
                fixed2 uv : TEXCOORD0;
            };

            struct v2f
            {
                fixed2 uv : TEXCOORD0;
				UNITY_FOG_COORDS(1)
                half4 vertex : SV_POSITION;
            };
		    sampler2D _MainTex;
            fixed _Offset;
            fixed _U;
            fixed _V;
            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = v.uv;
				UNITY_TRANSFER_FOG(o,o.vertex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {

                // 如果勾选了_UVTIME_ON，将开启Update Time；
                #ifdef _UVTIME_ON
				/*_Time是用来驱动shader内部的动画的变量，用来计算时间变量。
				_Time的4个分量分别是(t/20, t, t*2, t*3)；
			    _Time.y就是取4个分量的第2个分量。
				*/
                    _Offset = _Time.y;
                #endif
                fixed2 uv = i.uv+_Offset*fixed2(_U,_V);
                fixed4 col = tex2D(_MainTex, uv);
			    UNITY_APPLY_FOG(i.fogCoord, col);
                return col;
            }
            ENDCG
        }
    }
}
