【电子电路】电路中LDO和DCDC如何选择？

参考条件一：效率

如果输入电压和输出电压很接近，以效率比较，建议选用LDO。

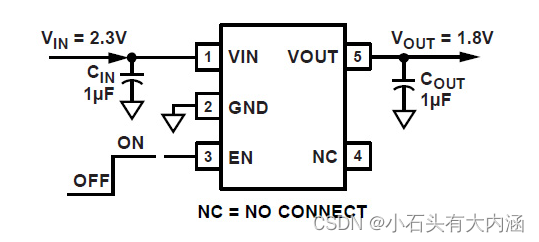

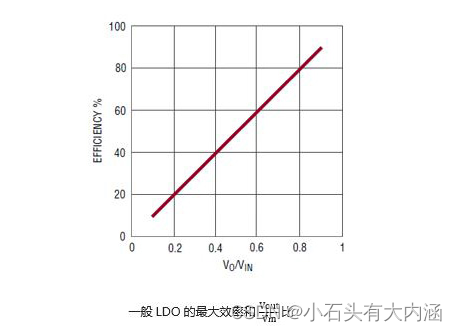

LDO的效率与输入和输出电压之间的差值成正比; 差异越小，设备的效率越高。如Analog Devices ADP150系列的150mA LDO，可以将输入电压2.3V ( VIN) 降压至输出电压1.8V ( VOUT)，

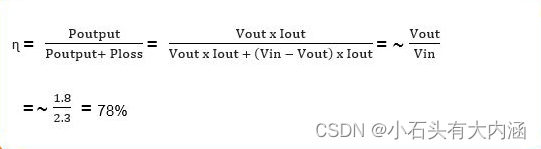

使用以下公式可以计算它的效率 (ɳ)：

但是如果输入和输出电压之间的差值比较大，建议使用DC/ DC稳压器。这是因为：

LDO的输入电流基本上是接近输出电流的，如果压降差值太大，耗在LDO上能量太大，效率反而不高。

DC/DC稳压器的优点是效率高、可以输出大电流、静态电流小。

参考条件二：输出电压

请留意设计的输出电压，DC/DC 稳压器有不同类型，支持不同设计电路，如升压、降压、升降压等输出。可是LDO只能提供降压转换。在要求VO电压高于VIN电压，或需要来自正VIN电压的负VO电压的应用中，LDO显然并不适用。
