对pure pursuit算法的理解和改进

算法实现

purepursuit的核心其实是一个曲率半径的几何计算。

(x, y)是转换到机器人坐标系上的路径点。L是lookahead distance。r是形成的圆弧半径。D是r和x之间的差值。

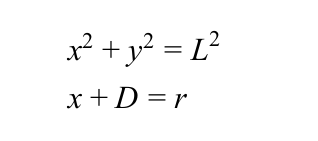

根据上面的图形，可以发现有下面的几何关系：

同时通过
$$y^2+D^2=r^2$$

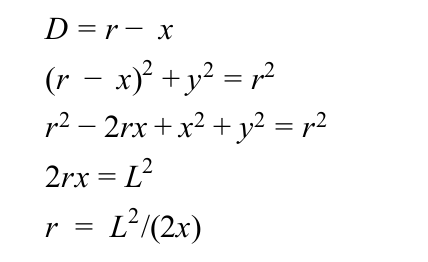

可以推算出下面的等式关系：

曲率的定义为1 /radius，所以可得到下面的式子：

当确定好线速度时，就可以通过下面的方式计算出角速度：

angular_vel = linear_vel * curvature;

比较完整的算法描述可参考这篇文档：

https://www.ri.cmu.edu/pub_files/pub3/coulter_r_craig_1992_1/coulter_r_craig_1992_1.pdf

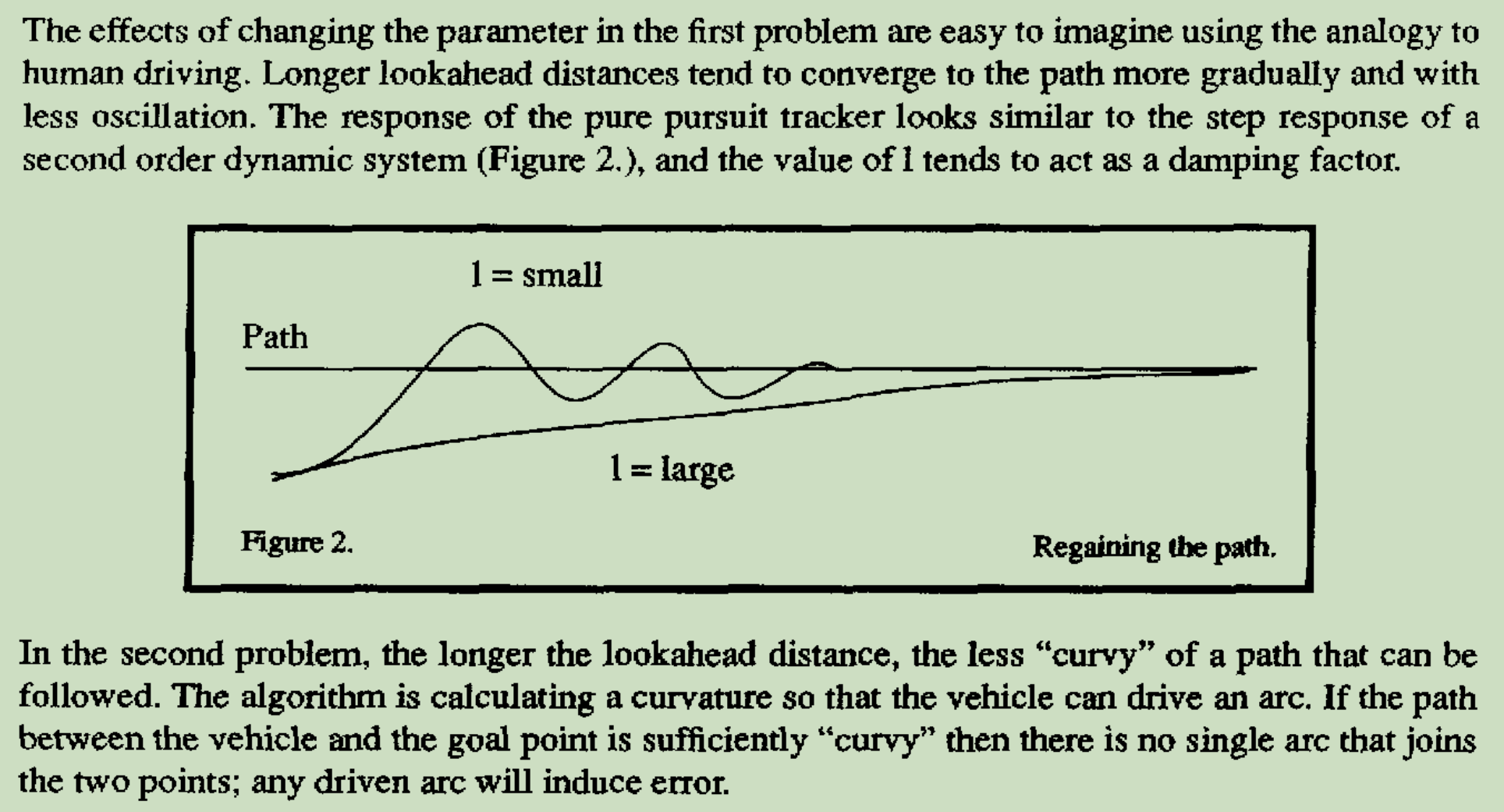

lookahead distance 调整的影响

当lookahead_distance值设置的较大时，机器会缓慢贴合到参考路径；

当lookahead_distance值设置的较小时，机器会更快的贴近参考路径。因为没有一个完美的圆弧可以直接让机器贴合到参考路径，所以会产生一些振荡。lookahead_distance值设置的越小，振荡会越大。

没有唯一合适的lookahead_distance

事实上，我们希望针对参考路径的曲率来计算出一个合适的lookahead_distance值。 如果能找到这样一个一一对应关系，我们便可以方便地根据参考路径的曲率设置好lookahead_distance值。

但一个行走圆弧却不能对应唯一的lookahead_distance值。

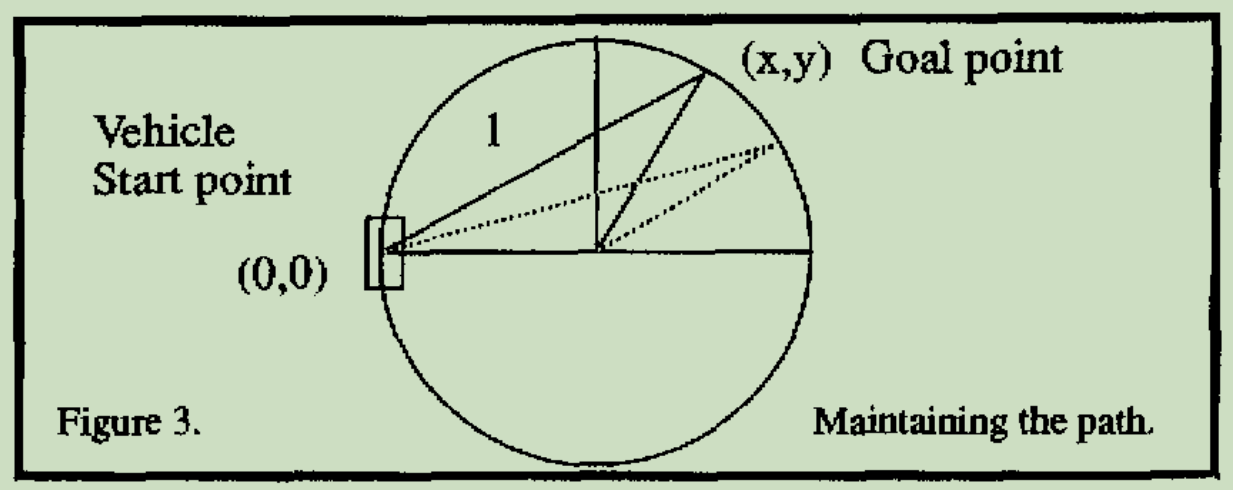

下图是一个固定曲率的圆形参考路径。在路径上任意取一个目标点计算出的曲率都是一样的。因为无论目标点选在圆弧的何处都可以形成一个等腰三角形，使满足purepursuit的几何关系。

但显然随着目标点的不一样，lookahead_distance值也是不一样的。

目标点在圆弧的任意一个位置都满足车的行走路径为一个以r为半径的圆弧。事实上，lookahead_distance取0～2r都是可行的。所以，给定一个lookahead_distance值可以得到一个唯一的圆弧半径，但给定一个圆弧半径则不能得到一个唯一的lookahead_distance值。

lookahead_distance 的选取策略

从上面的分析可知，同样的曲率并不对应唯一的lookahead_distance值。但可分析出，如果路径比较弯曲，应该要选取较小的lookahead_distance值，这样才更贴合参考路径；路径比较直时，应该要选取较大的lookahead_distance值。执行速度也有同样的需求，路径比较直的时候可以采用更大的速度，路径比较弯曲时则需减少速度。只有路径特征，执行速度和lookahead_distance值达到一种协调的关系，路径跟随的效果才会比较好。

通过查阅一些相关论文和开源代码，整理了如下策略。

1、计算弯曲半径

根据当前点和当前点前后两点（可间隔）形成一个圆，求取该圆的半径。

//会检查三点是否共线
template <typename T>
CircleData findCircle2(const T & pt1, const T & pt2, const T & pt3)
{

	//令：
	//A1 = 2 * pt2.x - 2 * pt1.x      B1 = 2 * pt1.y - 2 * pt2.y       C1 = pt1.y² + pt2.x² - pt1.x² - pt2.y²
	//A2 = 2 * pt3.x - 2 * pt2.x      B2 = 2 * pt2.y - 2 * pt3.y       C2 = pt2.y² + pt3.x² - pt2.x² - pt3.y²
	float A1, A2, B1, B2, C1, C2, temp;
	A1 = pt1.x - pt2.x;
	B1 = pt1.y - pt2.y;
	C1 = (pow(pt1.x, 2) - pow(pt2.x, 2) + pow(pt1.y, 2) - pow(pt2.y, 2)) / 2;
	A2 = pt3.x - pt2.x;
	B2 = pt3.y - pt2.y;
	C2 = (pow(pt3.x, 2) - pow(pt2.x, 2) + pow(pt3.y, 2) - pow(pt2.y, 2)) / 2;
	//为了方便编写程序，令temp = A1*B2 - A2*B1
	temp = A1*B2 - A2*B1;

  // std::cout << "temp = " << temp << std::endl;
	//定义一个圆的数据的结构体对象CD
	CircleData CD;
	//判断三点是否共线
	if (temp == 0){
		//共线则将第一个点pt1作为圆心
		CD.center.x = pt1.x;
		CD.center.y = pt1.y;
    CD.radius = 5.0;

    return CD;
	}
	else{
		//不共线则求出圆心：
		//center.x = (C1*B2 - C2*B1) / A1*B2 - A2*B1;
		//center.y = (A1*C2 - A2*C1) / A1*B2 - A2*B1;
		CD.center.x = (C1*B2 - C2*B1) / temp;
		CD.center.y = (A1*C2 - A2*C1) / temp;
	}

	//共线时将第一个点pt1作为圆心，此时计算出来的半径为0
  //计算圆心到其中一个ie点的距离作为半径
	CD.radius = sqrtf((CD.center.x - pt1.x)*(CD.center.x - pt1.x) + (CD.center.y - pt1.y)*(CD.center.y - pt1.y));
	return CD;
}

代码来源于：https://blog.csdn.net/lijiayu2015/article/details/52541730/

采用此方法计算整条路径上每个点弯曲半径。

2、设置速度

根据执行路径上距离车体最近的点的弯曲半径来调整车体速度。

可采用如下关系来设置期望速度：

弯曲半径 大于 最大阈值（路径越直弯曲半径越大），设置期望速度为最大速度；

弯曲半径 小于 最小阈值（路径越弯弯曲半径越小），设置期望速度为最小速度；

弯曲半径在最大和最小阈值中间则使用最大速度*调整系数来设置期望速度。 但需确保期望速度不小于最小速度。

限制速度变化率

class RateLimiter {
 public:
  RateLimiter() = default;
  ~RateLimiter() = default;

  double limitRateOfChange(double value);
  void setRisingRate(double maxRisingRate);
  void setFallingRate(double minFallingRate);
  void setTimestep(double dt);
  void reset(double startingValue = 0.0);

 private:
  double dt_ = 0.01;
  double maxRisingRate_ = 1.0;
  double minFallingRate_ = -1.0;
  double valuePrev_ = 0.0;
};


double RateLimiter::limitRateOfChange(double value) {
  double retValue = value;
  if (value > valuePrev_ + dt_ * maxRisingRate_) {
    retValue = valuePrev_ + dt_ * maxRisingRate_;
  }

  if (value < valuePrev_ + dt_ * minFallingRate_) {
    retValue = valuePrev_ + dt_ * minFallingRate_;
  }

  valuePrev_ = retValue;

  return retValue;
}
void RateLimiter::setRisingRate(double maxRisingRate) {
  if (maxRisingRate < 0) {
    throw std::runtime_error("Rising rate cannot be negative.");
  }
  maxRisingRate_ = maxRisingRate;
}
void RateLimiter::setFallingRate(double minFallingRate) {
  if (minFallingRate > 0) {
    throw std::runtime_error("Falling rate cannot be positive");
  }
  minFallingRate_ = minFallingRate;
}
void RateLimiter::setTimestep(double dt) {
  if (dt < 0) {
    throw std::runtime_error("Time step cannot be negative");
  }
  dt_ = dt;
}

void RateLimiter::reset(double startingValue) {
  valuePrev_ = startingValue;
}

开源代码来源于：https://github.com/leggedrobotics/se2_navigation.git

**处理接近终点的情况。**速度还需根据距离终点的距离线性调整。参考开源代码如下：

bool AdaptiveVelocityController::computeVelocity() {
  double referenceVelocity = 0.0;
  switch (drivingDirection_) {
    case DrivingDirection::FWD: {
      referenceVelocity = parameters_.desiredVelocity_;
      break;
    }
    case DrivingDirection::BCK: {
      referenceVelocity = -parameters_.desiredVelocity_;
      break;
    }
  }

  // should be path integral strictly speaking
  const double distanceToGoal = (currentRobotState_.pose_.position_ - currentPathSegment_.point_.back().position_).norm();
  const double dWhenBrakingStarts = parameters_.distanceToGoalWhenBrakingStarts_;//距离目标点多远开始刹车
  if (distanceToGoal <= dWhenBrakingStarts) {
    const double slope = parameters_.desiredVelocity_ / dWhenBrakingStarts;
    const double referenceVelocityMagnitude = slope * distanceToGoal;
    const double direction = sgn(referenceVelocity);
    referenceVelocity = direction * referenceVelocityMagnitude;
  }

  desiredLongitudinalVelocity_ = rateLimiter_.limitRateOfChange(referenceVelocity);

  return true;
}

3、设置lookahead_distance值

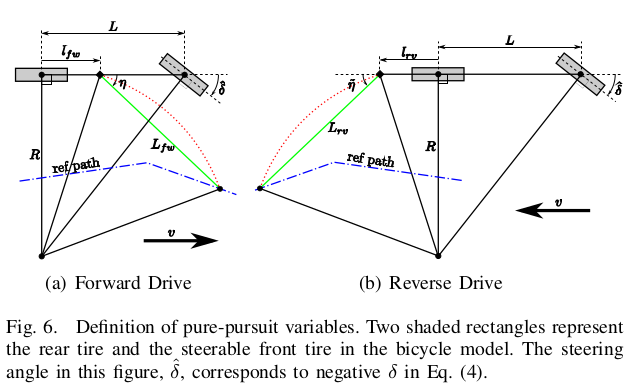

根据Real-time Motion Planning with Applications to Autonomous Urban Driving这篇论文中提到的方法。这里根据上面输出的期望速度来调整lookahead_distance值。

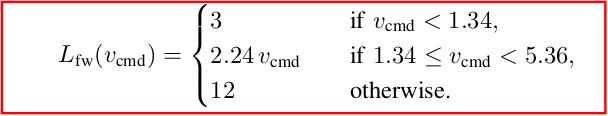

上图的比例关系是论文中针对乘用车设置的。在实际工程项目中应该还需要根据实际情况调整。

4、适时进行原地旋转

通过lookahead_distance值选取lookahead point。计算lookahead point相对于机器人位置的朝向与机器人朝向的差值，如果差值太大就进行原地旋转。
