本文详细介绍了OpenGL中如何进行光照和材质的设置，包括启用光照、设置光源位置、法线、颜色以及材质参数。通过代码示例展示了从基本的模型准备到复杂的光照效果的实现过程，帮助读者理解OpenGL光照效果的创建。
一、模型准备

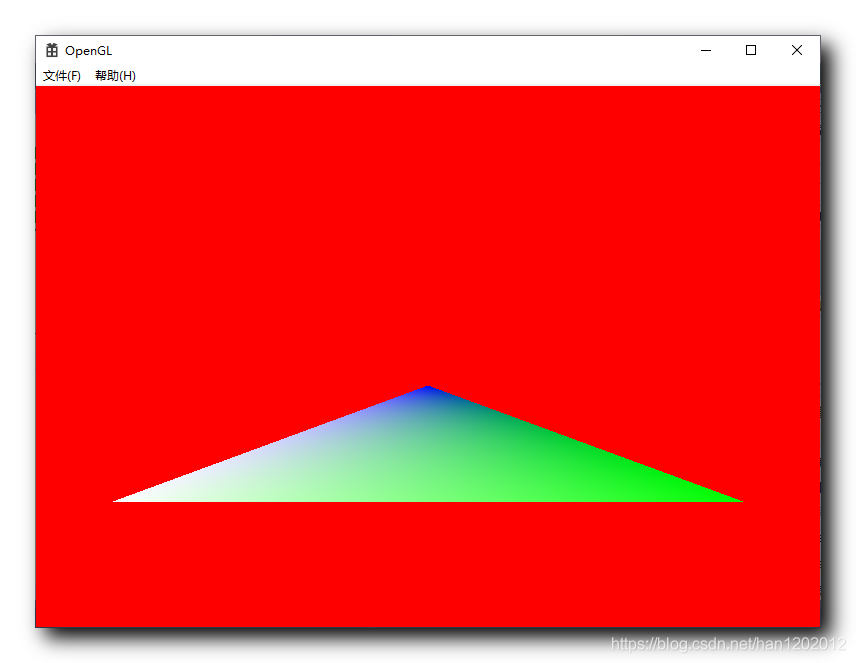

介绍光照前 , 先将模型准备好 , 绘制一个放平的三角形 , 使三角形处于 xz 平面 , xy 平面指的是屏幕所在的平面 , xz 平面的三角形只能看到一条线 ;
代码示例 :
// 只显示正面 , 不显示背面
//glEnable(GL_CULL_FACE);
// 设置顺时针方向 CW : Clock Wind 顺时针方向
// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
//glFrontFace(GL_CW);
// 默认模式, 填充模式 , 如果不设置就默认为填充模式
//glPolygonMode(GL_FRONT, GL_FILL);
// 设置线框模式
// 设置了该模式后 , 之后的所有图形都会变成线
//glPolygonMode(GL_FRONT, GL_LINE);
// 设置点模式
// 设置了该模式后 , 之后的所有图形都会变成点
//glPolygonMode(GL_FRONT, GL_POINT);
// 将方形的点变为圆点
//glEnable(GL_POINT_SMOOTH);
//glEnable(GL_BLEND);
// 主消息循环:
while (GetMessage(&msg, nullptr, 0, 0))
{
if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
// 渲染场景
// 设置单位矩阵
glLoadIdentity();
// 矩阵压栈
//glPushMatrix();
// 矩阵缩放
// 缩放的是下面设置的点的坐标
// 每个参数都影响 x , y , z 分量
//glScalef(2.0f, 2.0f, 1.0f);
// 矩阵旋转
// glRotatef (GLfloat angle, GLfloat x, GLfloat y, GLfloat z);
// 第 1 个参数是旋转角度 , 后面三个参数的值代表是否绕该轴旋转 ,
// 如果对应值设置为 1 , 则绕该轴旋转
// 这里设置的是绕 z 轴旋转 30 度
//glRotatef(90.0f, 0.0f, 0.0f, 1.0f);
// 平移变换
// 设置 xyz 三个方向平移的值
//glTranslatef(0.0f, -2.0f, 0.0f);
// 清除缓冲区 ,
// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
// 红色背景
glClear(GL_COLOR_BUFFER_BIT);
// 设置当前的绘制颜色 , 4 个 unsigned byte
// 每个颜色的分量占一个字节
// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
glColor4ub(255, 255, 255, 255);
// 设置当前点的大小
glPointSize(5.0f);
// 设置线的宽度
glLineWidth(5.0f);
//glBegin(GL_POINTS); // 绘制点
//glBegin(GL_LINES); // 绘制线
//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
//glBegin(GL_TRIANGLES); // 绘制多个三角形
//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形
//glBegin(GL_TRIANGLE_FAN); // 绘制三角形扇
// 绘制三角形
glBegin(GL_TRIANGLES);
// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
glColor4ub(255, 255, 255, 255);
glVertex3f(-1.0f, -0.5f, -2.0f);
// 2. 设置绿色
glColor4ub(0, 255, 0, 255);
glVertex3f(1.0f, -0.5f, -2.0f);
// 3. 设置蓝色
glColor4ub(0, 0, 255, 255);
glVertex3f(0.0f, -0.5f, -10.0f);
// 绘制三角形结束
glEnd();
// 矩阵出栈
//glPopMatrix();
// 将后缓冲区绘制到前台
SwapBuffers(dc);
}
二、光照设置
1、启用光照设置
启用光源后 , 三角形变黑 , 此时因为还没有设置光源 ;
// 启用光照
glEnable(GL_LIGHTING);
2、启用光源
设置 0 号光源 , 光源不同 , 其 xyz 轴上的分量不同 , 三角形材质反射光的情况也不同 ;
启动 0 号光源 , 使用默认材质 ;
// 启用光照
glEnable(GL_LIGHTING);
// 设置光源 , 0 号光源使用的是默认材质
glEnable(GL_LIGHT0);
3、设置光照参数
设置光照参数 : 主要是设置光的颜色 , 和反射材质的颜色 , 光的颜色分为 环境光 , 漫反射光 , 镜面反射光 , 反射材质颜色也分为 环境光反射材质 , 漫反射光反射材质 , 镜面反射光反射材质 ; 分别按照如下代码设置 :
// 设置光源颜色 , 黑色
float blackColor[] = {0.0f, 0.0f, 0.0f, 1.0f};
// 设置环境光
glLightfv(GL_LIGHT0, GL_AMBIENT, blackColor);
// 设置漫反射光
glLightfv(GL_LIGHT0, GL_DIFFUSE, blackColor);
// 设置镜面反射光
glLightfv(GL_LIGHT0, GL_SPECULAR, blackColor);
// 设置材质
float blackMat[] = { 0.0f, 0.0f, 0.0f, 1.0f };
// 设置环境光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_AMBIENT, blackMat);
// 设置漫反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_DIFFUSE, blackMat);
// 设置镜面反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_SPECULAR, blackMat);
// 启用光照
glEnable(GL_LIGHTING);
// 设置光源 , 0 号光源使用的是默认材质
glEnable(GL_LIGHT0);
4、设置环境光

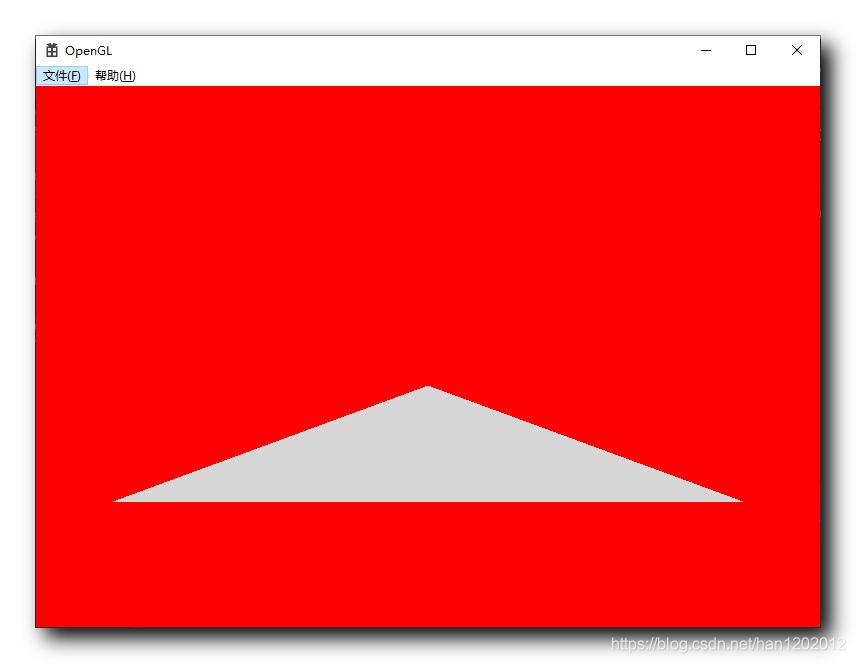

如果将环境光设置为白色 , 材质仍然是黑色的话 , 三角形仍然显示黑色 ;
// 设置光源颜色 , 黑色
float blackColor[] = {0.0f, 0.0f, 0.0f, 1.0f};
float whiteColor[] = {1.0f, 1.0f, 1.0f, 1.0f};
// 设置环境光
glLightfv(GL_LIGHT0, GL_AMBIENT, whiteColor);
// 设置漫反射光
glLightfv(GL_LIGHT0, GL_DIFFUSE, whiteColor);
// 设置镜面反射光
glLightfv(GL_LIGHT0, GL_SPECULAR, whiteColor);
// 设置材质
float blackMat[] = { 0.0f, 0.0f, 0.0f, 1.0f };
// 设置环境光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_AMBIENT, blackMat);
// 设置漫反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_DIFFUSE, blackMat);
// 设置镜面反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_SPECULAR, blackMat);
// 启用光照
glEnable(GL_LIGHTING);
// 设置光源 , 0 号光源使用的是默认材质
glEnable(GL_LIGHT0);
5、设置反射材质

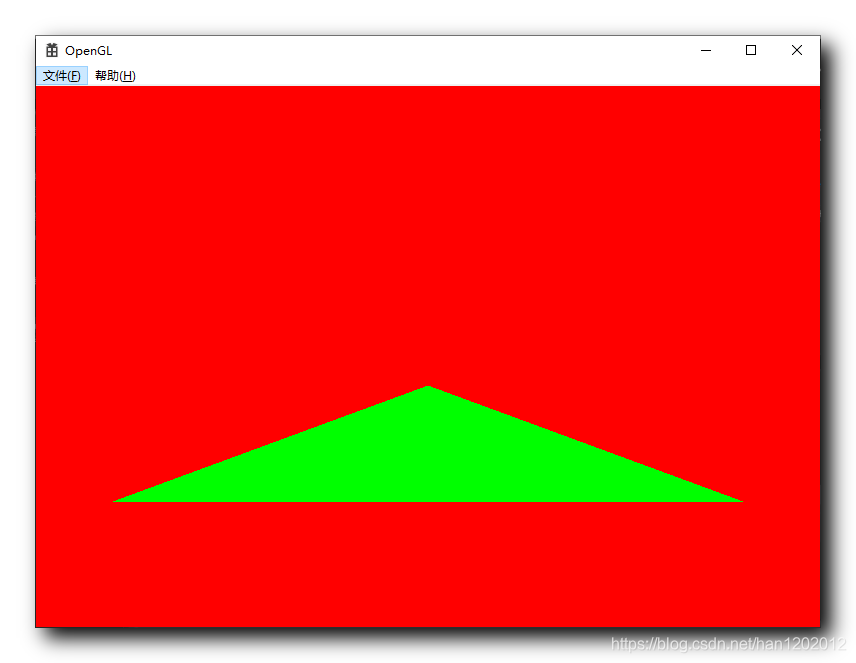

如果将材质设置为绿色 , 光颜色设置为白色 , 则三角形显示为绿色 ;
// 设置光源颜色 , 黑色
float blackColor[] = {0.0f, 0.0f, 0.0f, 1.0f};
float whiteColor[] = {1.0f, 1.0f, 1.0f, 1.0f};
// 设置环境光
glLightfv(GL_LIGHT0, GL_AMBIENT, whiteColor);
// 设置漫反射光
glLightfv(GL_LIGHT0, GL_DIFFUSE, whiteColor);
// 设置镜面反射光
glLightfv(GL_LIGHT0, GL_SPECULAR, whiteColor);
// 设置材质
float blackMat[] = { 0.0f, 0.0f, 0.0f, 1.0f };
float greenMat[] = { 0.0f, 1.0f, 0.0f, 1.0f };
// 设置环境光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_AMBIENT, greenMat);
// 设置漫反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_DIFFUSE, greenMat);
// 设置镜面反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_SPECULAR, greenMat);
// 启用光照
glEnable(GL_LIGHTING);
// 设置光源 , 0 号光源使用的是默认材质
glEnable(GL_LIGHT0);
三、光照法线设置
1、设置光源位置
设置光源位置 , 光源位置数组最后一位设置为 0 , 代表该光源在无穷远处 ;
光源种类分为 : 方向光 , 点光源 , 聚光灯 三种, 此处设置的是方向光 ;
// 设置光源位置 , 最后一位设置成 0 代表该光源无限远
float lightPosition[] = { 0.0f, 1.0f, 0.0f, 0.0f };
// 设置光源位置 , y 轴无限远位置
glLightfv(GL_LIGHT0, GL_POSITION, lightPosition);
2、设置法线
调用 glNormal3f 方法 , 设置法线 ;
// 设置法线
glNormal3f(0.0f, -1.0f, 0.0f);
// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
glColor4ub(255, 255, 255, 255);
glVertex3f(-1.0f, -0.5f, -2.0f);
// 设置法线
glNormal3f(0.0f, 1.0f, 0.0f);
// 2. 设置绿色
glColor4ub(0, 255, 0, 255);
glVertex3f(1.0f, -0.5f, -2.0f);
// 设置法线
glNormal3f(0.0f, 1.0f, 0.0f);
// 3. 设置蓝色
glColor4ub(0, 0, 255, 255);
glVertex3f(0.0f, -0.5f, -10.0f);
3、代码示例及运行效果
// 只显示正面 , 不显示背面
//glEnable(GL_CULL_FACE);
// 设置顺时针方向 CW : Clock Wind 顺时针方向
// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
//glFrontFace(GL_CW);
// 默认模式, 填充模式 , 如果不设置就默认为填充模式
//glPolygonMode(GL_FRONT, GL_FILL);
// 设置线框模式
// 设置了该模式后 , 之后的所有图形都会变成线
//glPolygonMode(GL_FRONT, GL_LINE);
// 设置点模式
// 设置了该模式后 , 之后的所有图形都会变成点
//glPolygonMode(GL_FRONT, GL_POINT);
// 将方形的点变为圆点
//glEnable(GL_POINT_SMOOTH);
//glEnable(GL_BLEND);
// 设置光源颜色 , 黑色
float blackColor[] = {0.0f, 0.0f, 0.0f, 1.0f};
float whiteColor[] = {1.0f, 1.0f, 1.0f, 1.0f};
// 设置环境光
glLightfv(GL_LIGHT0, GL_AMBIENT, whiteColor);
// 设置漫反射光
glLightfv(GL_LIGHT0, GL_DIFFUSE, whiteColor);
// 设置镜面反射光
glLightfv(GL_LIGHT0, GL_SPECULAR, whiteColor);
// 设置光源位置 , 最后一位设置成 0 代表该光源无限远
float lightPosition[] = { 0.0f, 1.0f, 0.0f, 0.0f };
// 设置光源位置 , y 轴无限远位置
glLightfv(GL_LIGHT0, GL_POSITION, lightPosition);
// 设置材质
float blackMat[] = { 0.0f, 0.0f, 0.0f, 1.0f };
float greenMat[] = { 0.0f, 1.0f, 0.0f, 1.0f };
float blueMat[] = { 0.0f, 0.0f, 1.0f, 1.0f };
float whiteMat[] = { 1.0f, 1.0f, 1.0f, 1.0f };
// 设置环境光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_AMBIENT, greenMat);
// 设置漫反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_DIFFUSE, blueMat);
// 设置镜面反射光反射材质 , 这里设置为黑色 , 不反射光 , 全都吸收
glMaterialfv(GL_FRONT, GL_SPECULAR, blueMat);
// 启用光照
glEnable(GL_LIGHTING);
// 设置光源 , 0 号光源使用的是默认材质
glEnable(GL_LIGHT0);
// 主消息循环:
while (GetMessage(&msg, nullptr, 0, 0))
{
if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
// 渲染场景
// 设置单位矩阵
glLoadIdentity();
// 矩阵压栈
//glPushMatrix();
// 矩阵缩放
// 缩放的是下面设置的点的坐标
// 每个参数都影响 x , y , z 分量
//glScalef(2.0f, 2.0f, 1.0f);
// 矩阵旋转
// glRotatef (GLfloat angle, GLfloat x, GLfloat y, GLfloat z);
// 第 1 个参数是旋转角度 , 后面三个参数的值代表是否绕该轴旋转 ,
// 如果对应值设置为 1 , 则绕该轴旋转
// 这里设置的是绕 z 轴旋转 30 度
//glRotatef(90.0f, 0.0f, 0.0f, 1.0f);
// 平移变换
// 设置 xyz 三个方向平移的值
//glTranslatef(0.0f, -2.0f, 0.0f);
// 清除缓冲区 ,
// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
// 红色背景
glClear(GL_COLOR_BUFFER_BIT);
// 设置当前的绘制颜色 , 4 个 unsigned byte
// 每个颜色的分量占一个字节
// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
glColor4ub(255, 255, 255, 255);
// 设置当前点的大小
glPointSize(5.0f);
// 设置线的宽度
glLineWidth(5.0f);
//glBegin(GL_POINTS); // 绘制点
//glBegin(GL_LINES); // 绘制线
//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
//glBegin(GL_TRIANGLES); // 绘制多个三角形
//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形
//glBegin(GL_TRIANGLE_FAN); // 绘制三角形扇
// 绘制三角形
glBegin(GL_TRIANGLES);
// 设置法线
glNormal3f(0.0f, -1.0f, 0.0f);
// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
glColor4ub(255, 255, 255, 255);
glVertex3f(-1.0f, -0.5f, -2.0f);
// 设置法线
glNormal3f(0.0f, 1.0f, 0.0f);
// 2. 设置绿色
glColor4ub(0, 255, 0, 255);
glVertex3f(1.0f, -0.5f, -2.0f);
// 设置法线
glNormal3f(0.0f, 1.0f, 0.0f);
// 3. 设置蓝色
glColor4ub(0, 0, 255, 255);
glVertex3f(0.0f, -0.5f, -10.0f);
// 绘制三角形结束
glEnd();
// 矩阵出栈
//glPopMatrix();
// 将后缓冲区绘制到前台
SwapBuffers(dc);
}

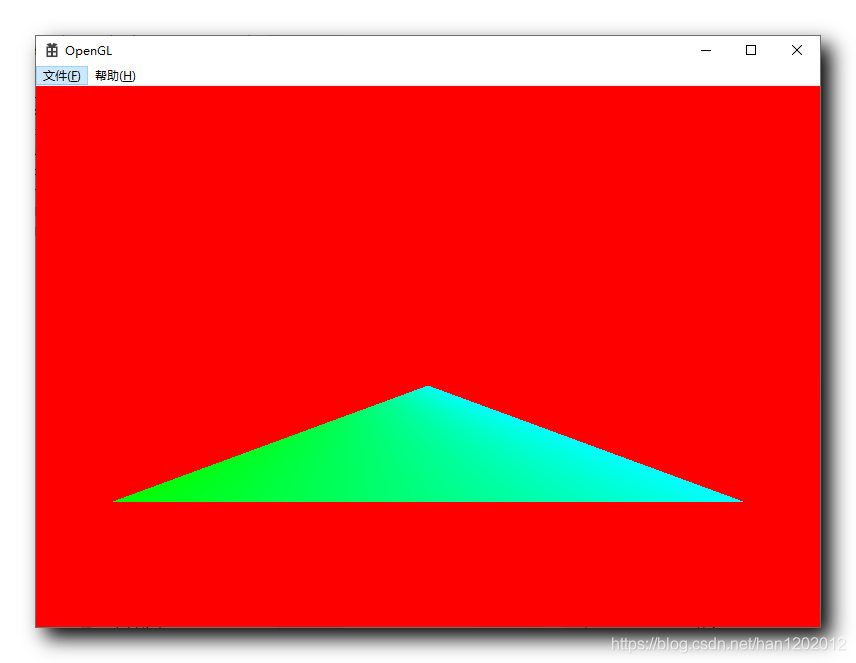

运行效果 :
四、相关资源
GitHub 地址 : https://github.com/han1202012/OpenGL
( GitHub 源码始终都会随着后续博客的进度更新覆盖 , 可能没有本博客的相关源码 , 推荐下载博客源码快照 ) ;
博客源码快照 : https://download.csdn.net/download/han1202012/14919379
( 该源码是 Windows 桌面程序 , 使用 Visual Studio 2019 打开 )
