运放参数
- Input offset voltage 输入失调电压
- Input Offset voltage Drift 输入失调电压的温漂
- Input Bias Current 输入偏置电流 Ib
- Input Offset Current 输入失调电流 Ios
- Input Common-Mode Voltage Range 共模电压输入范围 Vcm
- Output Characteristics/Swing 输出动态范围
- Short Circuit Limit 输出电流特性/短路电流限制
- Slew Rate 压摆率
- Gain Bandwidth Product 增益带宽积 GBP
- Open-Loop Voltage Gain 开环增益 Aol
- Common Mode Rejection 共模信号抑制比CMRR
- Supply Voltage Rejection 电源纹波抑制比PSRR
- Noise Density 噪声密度
Input offset voltage 输入失调电压
(MIN 代表参数的最小值 TYP 代表参数的典型值 MAX 代表参数的最小值)
输入失调电压的测试方法是将运放的两个输入端接地,测输出电压,理想运放此时输出应该是0V,但由于制造工艺问题会造成两个输入端不对称。将此时的输出电压除以运放的增益倍数就是失调电压。

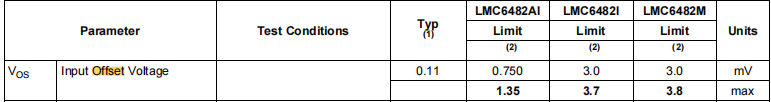

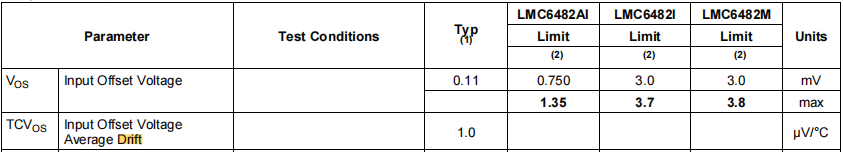

比如LMC6482运放的输入失调电压Vos为0.11mV,即在两个输入端之间有0.11mV压差,而放大倍数130db,输入失调电压会跟随放大倍数造成一定误差。Vos越小芯片越贵。
放大系数转化为分贝的公式为:20×lgA,其中A为放大系数
所以,当电路的放大倍数为85时,则转化的算式为:20×lg85=20×1.929=38.588dB
即 K(单位:dB) = 20×lgA,即 放大倍数 A = 10^(db/20)

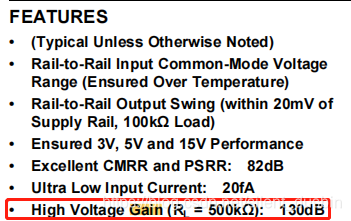

例如LMC6482的电压增益是130db,则
A = 10^(130/20)
=10^6.5
=3,162,278

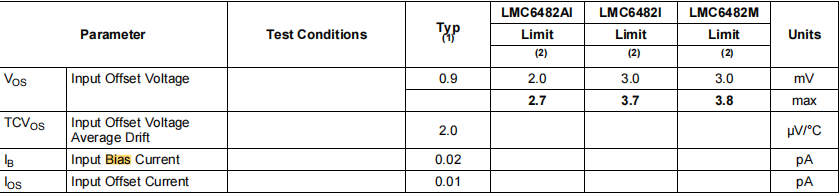

Input Offset voltage Drift 输入失调电压的温漂
在一定温度范围内,输入失调电压的变化与温度变化的比值。作为失调电压的补充,便于计算放大电路由于温度变化造成的输入失调电压漂移大小。

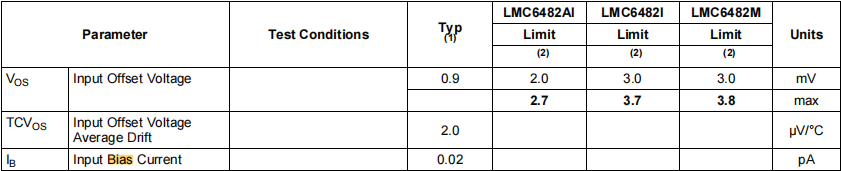

Input Bias Current 输入偏置电流 Ib
当运放输入的直流电压为0时,运放两个输入端流进或流出的平均值。这个参数越大对原信号的影响越大。
Input Offset Current 输入失调电流 Ios
两个输入端偏置电流的插值,反应运放内部的对称性,对称性越好Ios越小。
Input Common-Mode Voltage Range 共模电压输入范围 Vcm
运放两端与地能加的共模电压的范围,轨到轨输出指输入共模电压范围十分接近电源轨。

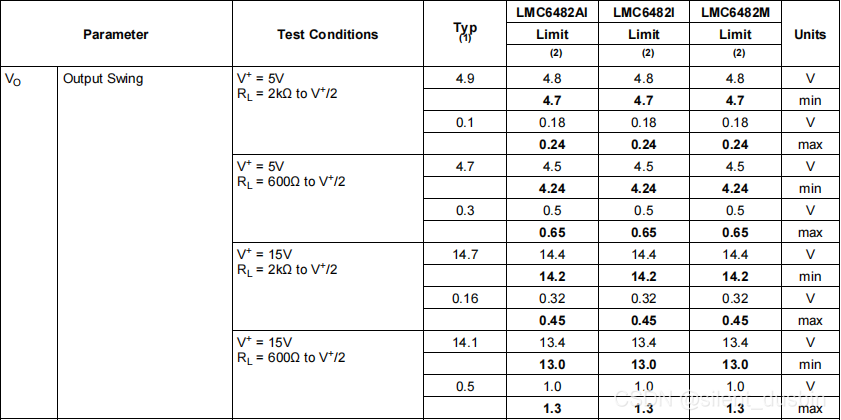

Output Characteristics/Swing 输出动态范围
即输出电压范围,所谓轨到轨输出,指输出的Voh,Vol十分接近正负供电电源(电源轨)

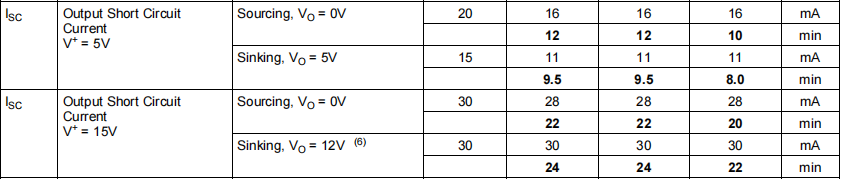

Short Circuit Limit 输出电流特性/短路电流限制
即运放的带载能力,一般会给出Sink Source电流大小(灌电流或源电流),也有给出短路时的极限电流。

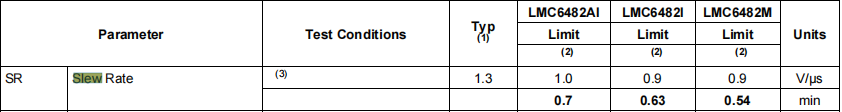

Slew Rate 压摆率
即转换速率,运放在闭环条件下,将一个大信号(阶跃信号)加到运放输入端,从运放输出端测得的输出电压上升速率。
由于在转换期间,运放输入极处于开关状态,所以运放的反馈回路不起作用,也就是转换速率与闭环增益无关。
压摆率越大,对应的带宽也越高。

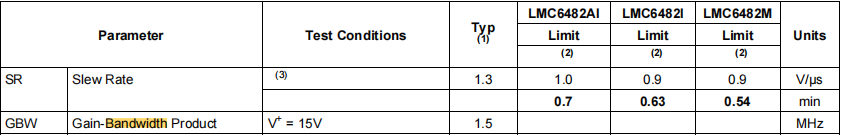

Gain Bandwidth Product 增益带宽积 GBP
定义为运放的闭环增益为1的条件下,将一个恒幅正弦小信号输入到运放的输入端,从运放的输出端测得闭环电压增益下降3db(相当于输入信号减小到0.707倍)所对应的信号频率。
即LMC6482放大1倍电压时输入信号超过1.5MHz,电压增益就会急速下降,实际应用中输入信号的频率要小于增益带宽积,并且单极放大的增益不能太大,否则输入频率也要大打折扣。
Open-Loop Voltage Gain 开环增益 Aol

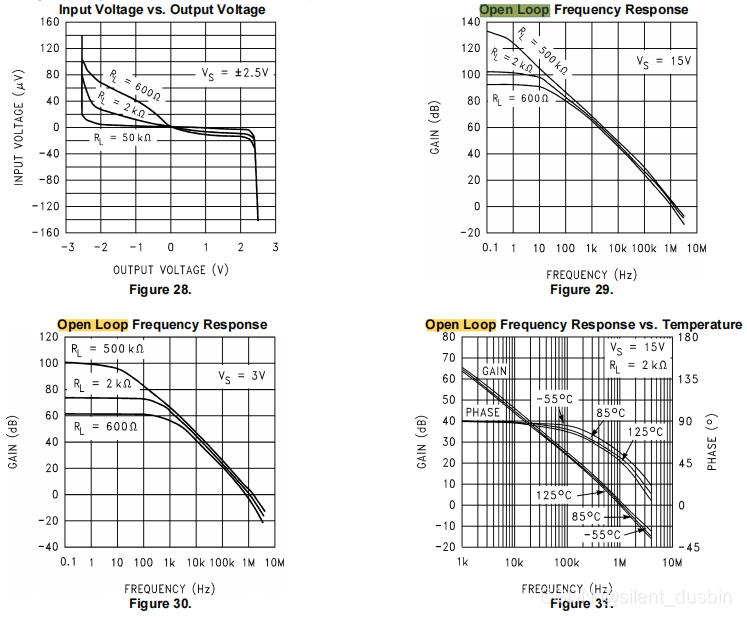

写法不一,反正都是Voltage Gain电压增益的关键字,常见运放一般在80dB~150dB
Common Mode Rejection 共模信号抑制比CMRR
运放工作于线性区时,差模增益与共模增益的比值。在运放输入两端加相同信号时,输入输出间的增益称为共模电压增益AVC,则CMRR = AV/AVC
值越大抑制共模干扰的能力越强,越大越好
下图看出频率越高,共模抑制比越小
Supply Voltage Rejection 电源纹波抑制比PSRR
运放输入失调电压随电源电压的变化比值。即正负电源电压变化时,该变化料出现在运放的输出中。
若电源变化为ΔVs,此时等效输入电压为ΔVin,则PSRR = ΔVs/ΔVin。
此参数反应运放对电源扰动的抑制能力,也是越小越好。
下图看出频率越高,电源纹波抑制比越小,所以在PCB布局的时候,在供电脚对地接一个旁路电容,电容要尽量靠近运放管脚, 以此来滤除电源上的高频噪声。
Noise Density 噪声密度
处理音频信号需要十分关注的参数。
运放本身内部电路固有的噪声,分电压噪声和电流噪声。
规格书中写法不一,但都以nV/rtHz和pA/rtHz来标识(rt即sqrt,根号的意思),也就是与频率相关的一个指标。(频率越低,指标越大,频率越高,指标越小,参加噪声-频率曲线)
参数越小,运放自身引入到系统的噪声也越小。

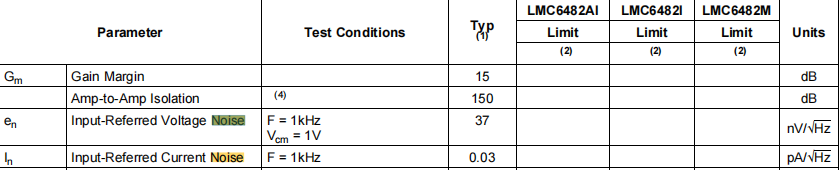

下图显示LMC6482在1kHz下引入到系统的噪声是37nV
