空间金字塔池化（SPP）关键参数计算

空间金字塔池化（Spatial Pyramid Pooling）方法关联了不定尺寸输出的卷积层和固定大小的全连接层，一方面可以适应不同尺寸图片输入，避免了统一图片大小的前处理操作；另一方面可以提取不同尺寸的空间特征信息，进而提升模型对于空间布局和物体变形的鲁棒性。SPP的基本原理请参考原论文或相关解读，本文基于输入输出尺寸，分析SPP关键参数例如窗口尺寸（kernel）、步长（stride）及边距（padding）的计算方法。

---

---

1. 问题提出

已知卷积后输出尺寸 $(w,h)$，空间金字塔池化后目标输出 $(n_w,n_h)$，计算池化层的窗口尺寸$(k_w,k_h)$，步长$(s_w,s_h)$及边距$(p_w,p_h)$。为了简化描述，以下仅基于其中一个维度计算，另一维度采用完全相同的计算公式。因此，相应参数简化为：

已知输入、输出尺寸$w$和$n$，求池化窗口尺寸$(k)$，步长$(s)$及边距$(p)$。

如果正向计算，公式为：

$$n=\lfloor \frac{w+2p-k}{s}\rfloor +1\text{\hspace{1em}(1)}$$

其中 $\lfloor x\rfloor$ 表示对$x$向下取整，例如 $\lfloor 1.5\rfloor =1$，同理向上取整符号及例子：$\lceil 1.5\rceil =2$。

2. 原始论文公式

原论文中的计算公式：

$$k=\lceil \frac{w}{n}\rceil ,s=\lfloor \frac{w}{n}\rfloor ,p=0\text{\hspace{1em}(2)}$$

有博文指出了以上公式的问题：

取 $w=7,n=4$，根据公式（2）得出 $k=2,s=1,p=0$，然而将池化参数带入公式（1）却得出与输入矛盾的结果：$n=5$。

实际上，这是作者为论文中特定场景提出的，确实并不具备（作者也没主张）其通用性。

3. 初步修正的公式

参考博文，给出了如下通用性更好的公式：

$$\begin{gathered} k=s=\lceil \frac{w}{n}\rceil \\ p=\lfloor \frac{k\ast n-w+1}{2}\rfloor \text{\hspace{1em}(3)} \end{gathered}$$

对于上一个例子：

$w=7,n=4$，根据公式（3）可以得出正确结果： $k=2,s=2,p=1$。

这个公式适用于绝大多数场合，但还是可以找到有问题的例子：

取 $w=5,n=4$，根据公式（3）得出 $k=2,s=2,p=2$，

代入公式（1）验证输出尺寸没问题，但是 pytorch要求 padding 不超过 kernel 的一半 即 $k>=2p$，显然此处不满足。

4. 可行域分析

为了方便分析这个问题，先排除两种特殊情况：

• 当 $n>w$ 时，不符合SPP的物理意义

• 当 $n=1$ 即输出为1时，取窗口正好为输入尺寸：$k=w,s=1,p=0$

于是在 $w\ge n>1$ 条件下，列出以下限制条件/不等式：

$$(n-1)\ast s+k-w\le 2p<n\ast s+k-w\text{\hspace{1em}(4-1)}$$

$$0\le 2p\le k\text{\hspace{1em}(4-2)}$$

$$1\le s\le k\le w\text{\hspace{1em}(4-3)}$$

$$(n-1)\ast s+k\ge w+p\text{\hspace{1em}(4-4)}$$

其中，

• 不等式（4-1）直接从等式（1）去掉取整符号得到；
• 不等式（4-2）避免引入过多无意义的边距信息，也是 pytorch 中的一个限制；
• 不等式（4-3）要求步长不大于窗口大小，否则跳过了有效区域；
• 不等式（4-4）左边表示池化操作的实际作用范围，右边表示特征图的有效位置，因此整个式子要求池化操作覆盖所有有效区域。

将不等式（4-1）左半部分取整得到 $p$ 的计算公式：

$$p=\lceil \frac{(n-1)\ast s+k-w}{2}\rceil \text{\hspace{1em}(5)}$$

上式代入 $k=s$ 即可得到公式（3）计算 $p$ 的部分，表明上式更具一般性，公式（3）的 $p$ 只是公式（5）的一个特例。

结合（4-1）左半部分和（4-2）右半部分：

$$k\ge 2p\ge (n-1)\ast s+k-w=>s\le \frac{w}{n-1}$$

结合（4-1）右半部分和（4-3）：

$$0\le 2p<n\ast s+k-w\le n\ast k+k-w=>k>\frac{w}{n+1}$$

不等式（4-4）缩放一下去掉 $p$：

$$(n-1)\ast s+k\ge w$$

综合得到：

$$\{\begin{array}{l}1\le s\le \frac{w}{n-1}\\ \\ \frac{w}{n+1}<k\le w\\ \\ k\ge s\\ \\ k\ge (1-n)\ast s+w\end{array}\text{\hspace{1em}(6)}$$

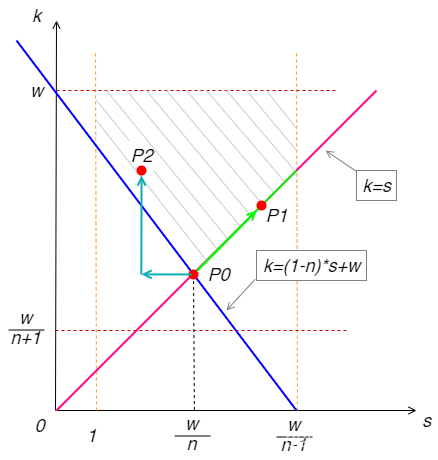

注意各个参数都是非负整数，但此刻先不做区分，直接线性规划求解可行域，得到下图。

显然，解可能不唯一。我们先得到一个特征点 $P_0(w/n,w/n)$，然后基于不同的策略有不同的选择：

• 如果沿着绿色箭头方向往 $P_1$ 方向走，窗口大小始终与步长相等，即传统的池化模式。

• 如果沿着青色箭头方向往 $P_2$方向走，窗口大小始终大于步长，即带重叠模式的池化。

以 $P_1$ 方向为例，因为 $k,s$ 都是正整数，我们取 $P_0$ 右侧最接近的正整数值，即 $k=s=\lceil w/n\rceil$ ，于是得到了网上常见的初步修正的公式，即上文的公式（3）。

至此，可以统一前文提及的计算方法，并且解释以下两个问题：

（a）公式（3）在什么情况下不再适用？

对照可行域图就很好解释了——绿色线段上可能不存在整数解。

例如 $w=5,n=4$，绿色线段两个端点的 $s$ 坐标分别为 1.25 和 1.667，二者之间并不存在正整数。

那么，公式（3）在什么条件下才适用呢？令 $w=a\ast n+b$，其中 $0\le b<n$，则

$$\frac{w}{n-1}=\frac{a\ast n+b}{n-1}=a+\frac{a+b}{n-1}$$

显然，$w/(n-1)$ 的整数部分至少达到 $a+1$ 即 $(a+b)/(n-1)\ge 1$ 时，绿色线段标注的可行域上才有整数解：

$$\lfloor \frac{w}{n}\rfloor +\left(w\mathrm{m}\mathrm{o}\mathrm{d}n\right)+1\ge n$$

进一步考虑端点上的情况，即上式取等号，此时 $w/(n-1)$ 恰好为整数，且 $k=s=w/(n-1)$，参考公式（5）可知：

$$p=\lceil \frac{n\ast k-w}{2}\rceil =\lceil \frac{w}{2\ast (n-1)}\rceil =\lceil \frac{k}{2}\rceil$$

结合 $k\ge 2p$ 的限定条件，此时要求 $k$ 即 $w/(n-1)$ 必须为偶数。

综上，公式（3）的使用条件：

$$t=\lfloor \frac{w}{n}\rfloor +\left(w\mathrm{m}\mathrm{o}\mathrm{d}n\right)+1$$

$$t>n\vee \left(t=n\wedge w/(n-1)\mathrm{m}\mathrm{o}\mathrm{d}2=0\right)\text{\hspace{1em}(7)}$$

其中，$\vee$ 和 $\wedge$ 分别表示“或”和“且”。

（b）如何处理公式（3）不适用的情况？

当 $w,n$ 不满足不等式（7）时，公式（3）失效，那就走 $P_2$ 的路线，如青色箭头所示：

• 此种情况下往右显然不存在可行的$s$了，于是向左一步得到 $P_0$ 附近的 $s$；

• 然后向上增大 $k$ 直到满足可行域要求。

以上过程反映了公式（2）的思路，但是为了更具通用性，确定 $k$ 时需要检查是否落在可行域内。将公式（2）中 $s$ 的表达式代入（4-4）的缩放式得到 $k$，然后将 $k,s$ 代入公式（5）计算 $p$，最终得到公式（2）的更一般形式：

$$s=\lfloor \frac{w}{n}\rfloor ,k=w-(n-1)\ast s,p=0\text{\hspace{1em}(8)}$$

回到 $w=5,n=4$ 的例子，代入上式得到 $k=2,s=1,p=0$，满足所有约束。

注意：上式和公式（2）的最直接区别是 $k$ 的计算方法。公式（2）在定义 $k,s$ 的同时强行设定 $p=0$（或者说忽略了 $p$ 的计算），实际上三者是相互关联的。公式（8）通过构造 $k$，使 $p=0$ 自然得到满足。

5. 完整公式

已知输入、输出尺寸 $w$ 和 $n$（$w\ge n$），求SPP池化层的窗口尺寸$(k)$，步长$(s)$及边距$(p)$。

（1）当满足不等式（7）时，

$$s=k=\lceil \frac{w}{n}\rceil ,p=\lceil \frac{n\ast k-w}{2}\rceil$$

（2）当不满足不等式（7）时，

$$s=\lfloor \frac{w}{n}\rfloor ,k=w-(n-1)\ast s,p=0$$

注意：以上算法优先选择传统非重叠的池化方式，只有在无法满足时，才考虑重叠的池化方式。如果倾向于重叠的池化方式，则直接选择第（2）部分计算公式即可。
