MEMORY系列之“eMMC”

本文主要介绍eMMC的引脚定义、操作模式、数据包等。

简介

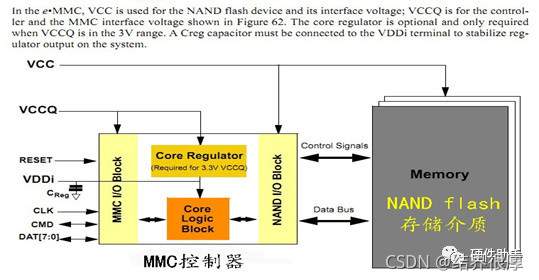

eMMC（Embedded Multi Media Card）采用统一的MMC标准接口，把高密度NAND Flash以及MMC Controller封装在一颗BGA芯片中。
针对Flash的特性，产品内部已经包含了Flash管理技术，包括错误探测和纠正，Flash平均擦写，坏块管理，掉电保护等技术。用户无需担心产品内部Flash晶圆制程和工艺的变化。同时eMMC单颗芯片为主板内部节省更多的空间。

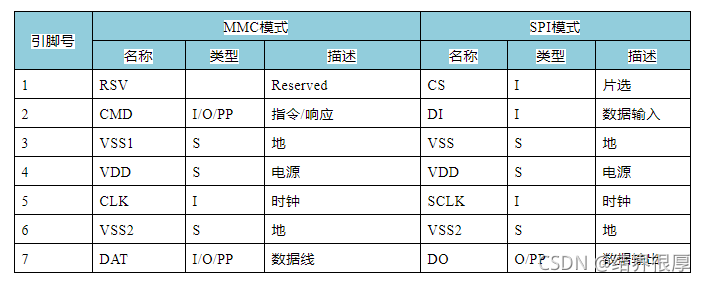

1、MMC卡引脚定义

MMC卡分共有7个触点(引脚)，分为两种操作模式，分别为MMC模式和SPI模式（SD卡兼容MMC接口的MMC模式和SPI模式），两种模式对引脚的定义是不同的。

MMC卡外观和SD卡一样，SD卡多了写保护开关，MMC卡的厚度为1.4mm（SD卡为2.1mm）。MMC卡的时钟频率为20MHz，只有一位数据带宽，因此最大传输速率为20Mbps。

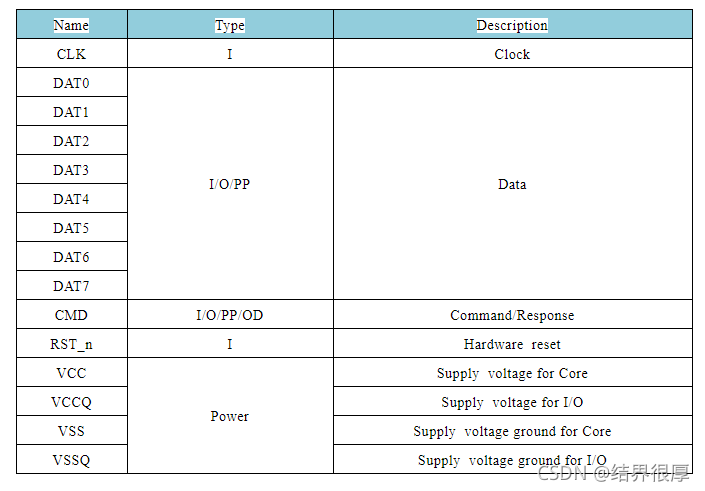

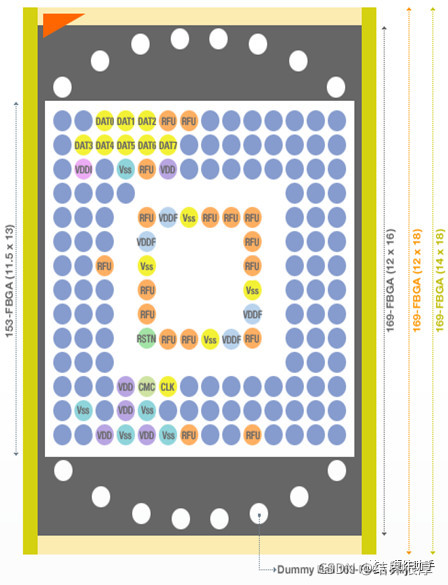

2、eMMC引脚定义

eMMC芯片有四种机械尺寸规格，详细如下：

• 11.5mm×13mm×1.3mm

• 12mm×16mm×1.4mm

• 12mm×18mm×1.4mm

• 14mm×18mm×1.4mm

eMMC的电源电压范围如下：

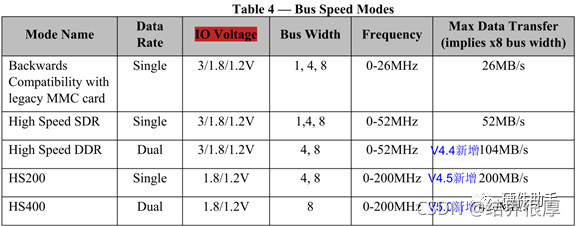

eMMC还定义了四种速度模式，如下表所示：

V4.4增加dual datarate interface with maximum 104MB/s
V4.5增加HS200 mode
V5.0增加HS400 mode

3、eMMC操作模式

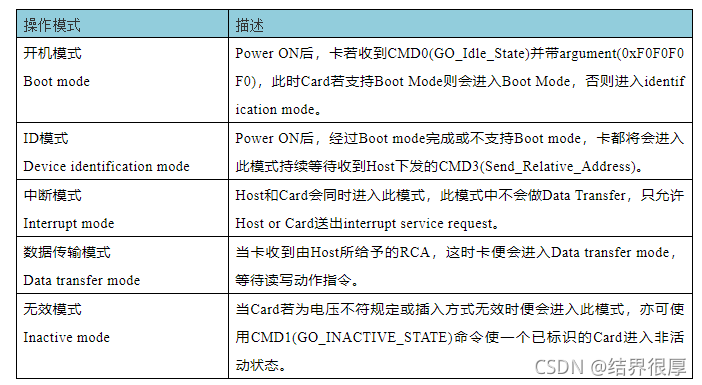

eMMC的操作模式如下表所示：

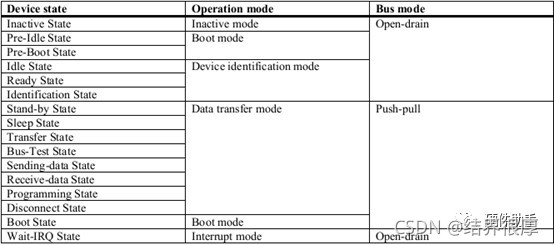

设备不同状态对应的操作模式及总线模式如下：

4、eMMC寄存器

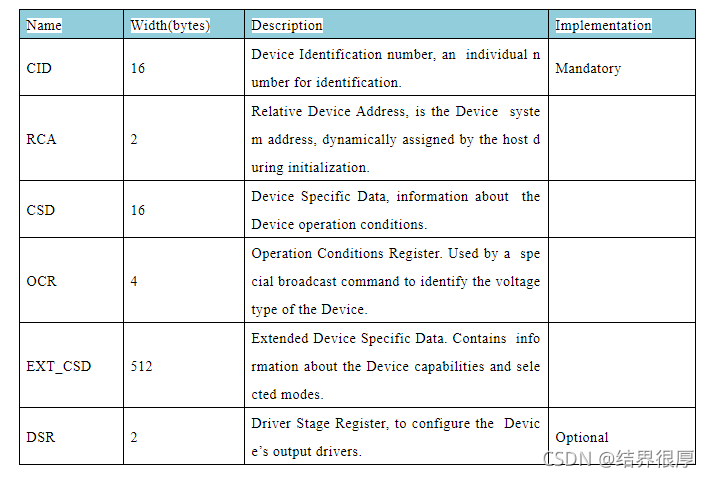

eMMC的寄存器见下表所示：

5、数据封包及传输模式

数据封包有五种：Command、Response、Block、CRC Status和Busy，如下：

• Command：一律由Host下达，并可带参数的命令。

• Response：Device对Host发出Command所做的响应，内部参数表示该Device现阶段的状态为何。

• Block：eMMC的传输协议中的基本单位，所有数据数据都会封装在Block里传输。

• CRC Status：此数据封包通常在写入Block后出现，用来通知Host写入Block的结果。

• Busy：此数据数据通常在写入Block后出现，用来通知Host该Device目前处于忙碌状态，无法写入下一个Block。

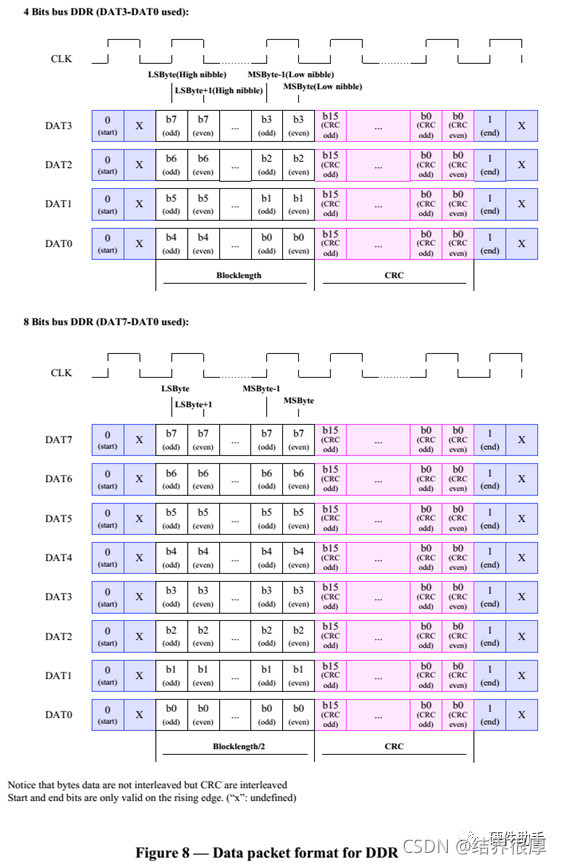

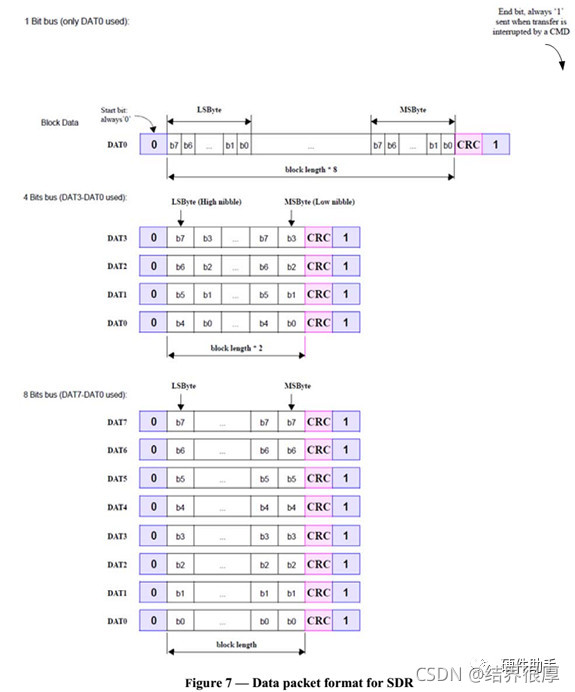

传输模式有5种：
分别是1位Bus上升沿取样(1 bitSDR)、4位Bus上升沿取样(4 bits SDR)、8位Bus上升沿取样(8 bits SDR)、4位Bus DDR与8位Bus DDR
，这五种都以Block为单位作数据传输。


以上就是针对eMMC的一个简单的介绍，详细可参看最新的标准JESD84-B51A（V5.1版本）。

---
